Вот мы над гансами смеялись в этих темах ( ч 1, ч 2, ч 3)?!
Подождите сейчас на галльских танкоэкспериментаторов посмотрим.
Неисповедимы пути французского танкостроения.

Осторожно! Возможен культурный шок.

90фото+текст, © mihalchuk_1974

Бронетанковые вивисекторы. Франция

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
KROVLJ
4.02.2016 - 20:32
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
Начнем с "лунохода".

В 1936 (!) году во Франции был объявлен конкурс на перспективный пехотный танк, который должен был заменить танк D2. Естественно не обошлось без компании "Рено". Помимо "Рено" в конкурсе также принимали участие фирмы Societe d'Etudes et d'Applications Mecaniques (G1P, был собран один прототип, без вооружения и башни), Baudet-Donon-Roussel (G1B, построен деревянный макет), Lorraine-Dietrich (G1L, построен макет в металле) и Fouga (G1F, к моменту завершения проекта был только в стадии разработки чертежей). Проекты G1B, G1L и G1F были прекращены в 1939-м году в пользу работ Рено (G1R) и SEAM (G1F), работы над которыми были прекращены в 40-м году, в связи с поражением Франции.

А вот и луноход - деревянный макет экспериментального французского танка G1R (он же 20 тонный танк Рено - Char 20T Renault):


Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:32
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
3.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:33
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
4. Он же с другим вариантом вооружения


Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:33
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
5.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:33
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
6. Вот этот танк известен всем это нормальный танк Гочкис Н-35.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:34
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
7. А вот ЭТО - его первый вариант. Только не ржите сильно. Оченно страшной

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:34
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
8. Прототип №1 был представлен Комиссии в Венсене 18 января 1935 года. Его яркой особенностью было
казематное расположение вооружения (пулемёт) при отсутствии башни.
Литая рубка имела максимальную толщину брони в 34 мм. Макс.скорость - 24 км/ч.
Вес - 7, 7 тонны. Машина проходила испытания с 19 января по 4 марта 1935 года.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:34
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
9.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:35
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
10. А вот ЭТО, я даже не знаю как назвать. Но вообще то это....ВНИМАНИЕ: ОСНОВНОЙ БОЕВОЙ ТАНК в исполнении французских броневивисекторов.
Встречайте Машина была создана фирмой FAMH и называлась так же, без затей. Вес 17 тонн, 75-мм пушка устанавливалась в лобовом листе, где толщина брони достигала 25 миллиметров. Вспомогательное вооружение состояло из двух 7,5-мм пулеметов "Гочкисса", которые монтировались в небольшой одноместной башне. Скорость 18 км/ч, год создания 1924.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:35
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
11.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:36
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
12. А это не домик на гусеницах, как вы подумали а САУ "75G-R". Самоходка "75G-R" - это результат совместных трудов французского же генерала Гарнье и специалистов фирмы Рено. САУ была построена на шасси танка D3 и вооружена 75-мм пушкой образца 1928 года.
Испытания проводились в 1935 году, и показали неудачность компоновки и неудобство всей машины в целом, по этому дальнейшие работы над ней были прекращены.

Это сообщение отредактировал KROVLJ - 4.02.2016 - 21:18

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:36
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
13.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:36
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
14.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:36
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
15. А это неудачная попытка в 1943 году создать дешевое противотанковое средство на базе тягача Renault UE. Для этого на машину была установлена британская шестифунтовка с весьма интересным дульным тормозом (на конфетку похоже не?). Однако после отвратительных результатов испытаний от идеи отказались.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:37
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
16. Очередной бесчеловечный и неприемлемый с точки зрения морали эксперимент французский школы танкостроения. Вроде это единственная сохранившаяся фотография монстра Char Renault D3 - прототип был принят к проекту в 1930 и изготовлен в одном экземпляре к 1932 году: 10 тонн, броня 22 мм (!), вооружение 47 мм пушка и 2 пулемета. Особенно интересно: НАФИГА КРЮЧОК НА БАШНЕ?

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:38
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124

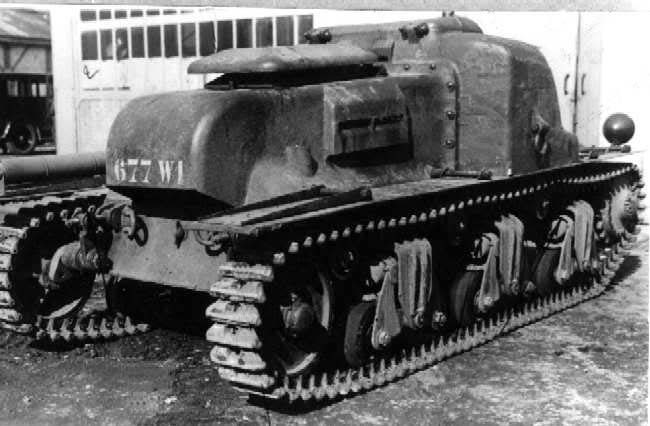

17. А что бы на это сказал дедушка Фрейд? САУ ARL V 39 разрабатывалась как САУ для танковых дивизий усиления пехоты (т.н. "DCR"). 15.10.1939 было заказано 72 такие машины, включая 24 невооруженные командирские, которые должны были поступить на вооружение восьми батальонов (по два в дивизии), в каждом из которых должно было насчитываться две батареи по три машины. 9.05.1940 ранее данный заказ на ARL V 39 был увеличен до 108 машин.
Но по независящим от галлов обстоятельствам (а именно: боши им дали люлей) был произведен единственный незабронированный прототип ARL V 39, боевая карьера которого заключалась в эвакуации из Метрополии в Марокко, где он и был брошен, и два прототипа орудия APX.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:38
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
18.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:38
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
19.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:39
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
20. Французский конструктор - ЭТО ДИАГНОЗ! Больше про эту хрень (которая ниже) писать ничего не надо "колесный танк"-прототип Renault SK, 1928 год.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:39
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
21. ARL 44. Как фееричный пример французского подхода к танкостроению.

Историки утверждают(естественно французские), что конструкторы-патриоты тайно разрабатывали эту машину в годы германской оккупации. Есть и другое мнение: тяжелый танк был спешно разработан по приказу де Голля после освобождения Франции. Надо было восстанавливать имидж великой державы, а какая же держава без танков!
Впрочем, армия заказала довольно скромный девайс - 30 тонн, 60-миллиметровое бронирование, 75-мм пушка, ходовая часть как у незабвенного Char B1bis, 400-сильный двигатель... То есть даже не вчерашний, а позавчерашний день. Очень быстро проект приобрел иные очертания - по результатам испытаний первого прототипа бронирование было усилено, 75-миллиметровку заменили на модификацию морской 90-мм зенитной пушки, а двигатель поставили от "Пантеры" - майбаховский, 575 л. с. К слову, и после Первой мировой была такая же история: на FCM Char 2C тоже установили трофейные моторы. Масса ARL 44 возросла до 50 тонн. Но гусеницы и катки остались такими же допотопными, как в первоначальном проекте.
Серийное производство началось в 1946-м, но только три года спустя на танки установили башни. Карьера "сорокчетверок", выпущенных малой серией (60 экземпляров), была недолгой - уже в 1953-м их вывели из состава боевых частей. Некоторое время они служили учебными мишенями. Потом пошли на слом. Единственный уцелевший ARL 44 находится в Музее бронетанковых войск в Сомюре.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:40
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
22.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:40
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
23.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:41
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
24. Вот эта хрень так и не вышла из стадии "бумажного" проекта. Да и слава богу! СМИШНО ЖЕ.
Готовя смену Somua S35, французские конструкторы наделили свой АМХ 40 мощной броней (лобовая - 60 мм, борта - 30-50 мм, корма - 40 мм) с рациональным углом наклона, а также яйцевидной башней и торсионной подвеской. Двигатель, как и у большинства французских танков, подкачал - всего 160 л. с. Но дизель! Весить лягушонок должен был около 20 тонн. Орудие - известная 47-миллиметровка образца 1935 г.

Бронетанковые вивисекторы. Франция

[^]
KROVLJ
4.02.2016 - 20:41
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32124
25.

Бронетанковые вивисекторы. Франция

[^]
