Как подключить электрическую таль?

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

zyablic 2 янв 2017 в 19:23

отпусти меня, чудо-трава • На сайте 12 лет

Сообщений: 2 508

Досталась мне за недорого электрическая таль ТЭ-025 еще советского производства.

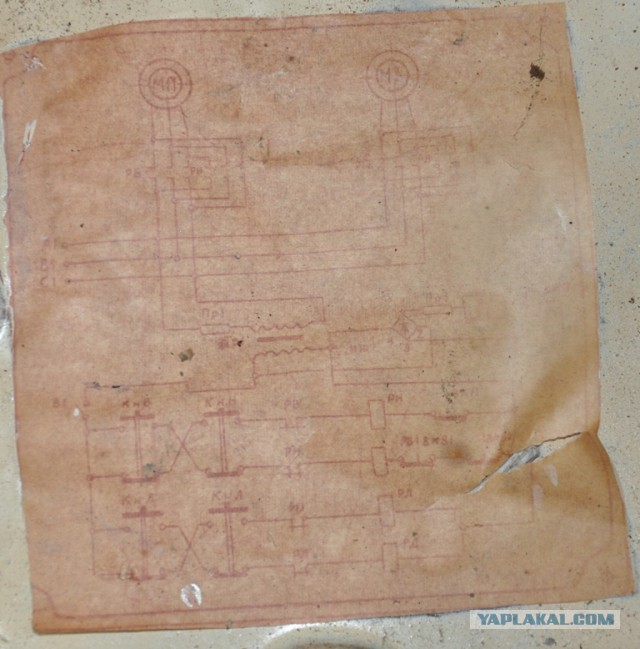

Внутри всё чинно-благородно, есть схема, питается от 3Ф 380.
Управляется всё это дело двумя реле с питанием 36 вольт через понижающий трансформатор.
Отсутствует только питающий провод и пульт с кнопками.
Схема там для версии с приводом на каретку. У меня же таль с холостой кареткой.
Тут как бы всё понятно, на пульт вместо пяти проводов используются только три.

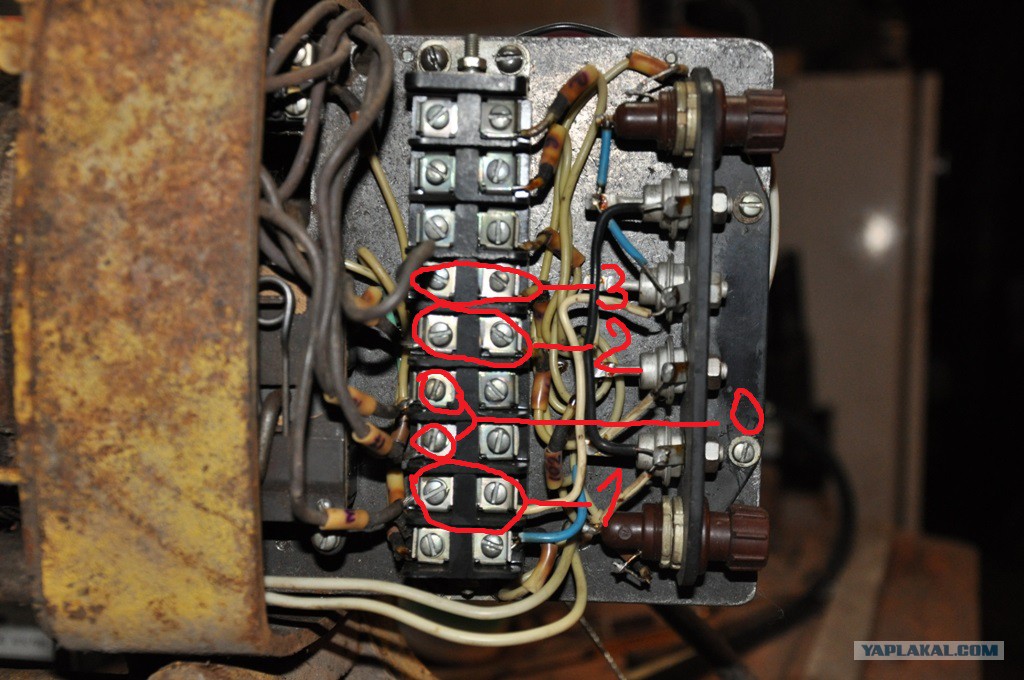

Два на клеммнике не задействованы, я их обозначил цифрой 0
1 - это общий провод в коробку пульта. Он подключен на диоды.
2 и 3 - это на кнопки "вверх" и "вниз"

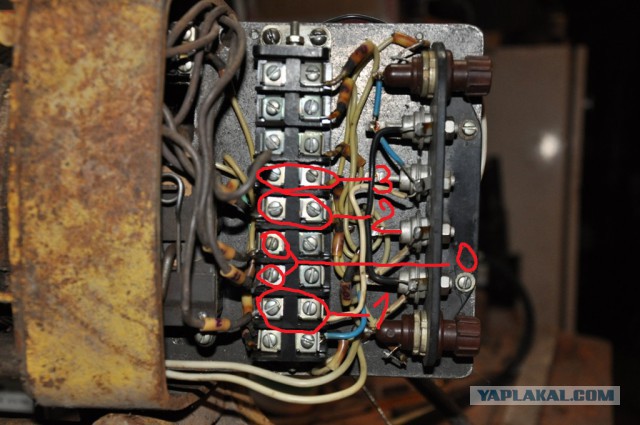

На фото я отметил на какие контакты реле приходят провода 2 и 3.

Куда подключать питающий провод? У меня есть 3Ф 380
Куда подключать три провода, питающие обмотки двигателя?

Это сообщение отредактировал zyablic - 2 янв 2017 в 19:23

Yap 24.04.2026 - 23:39

Продам слона • На сайте 21 год

Все комментарии:

zyablic автор 2 янв 2017 в 19:24

отпусти меня, чудо-трава • На сайте 12 лет

Клеммник

zyablic автор 2 янв 2017 в 19:24

отпусти меня, чудо-трава • На сайте 12 лет

Реле

achkov1979 2 янв 2017 в 19:29

Шутник • На сайте 10 лет

твоя схема
поищи где к пускателю подходят провода от первичной обмотки понижающего трансформатора - туда подключай 3ф 380

Это сообщение отредактировал achkov1979 - 2 янв 2017 в 19:41

плюшкин21 2 янв 2017 в 19:29

Шутник • На сайте 11 лет

Позови электрика

tserg 2 янв 2017 в 19:32

Ярила • На сайте 16 лет

В чем проблема? Схема есть. По схеме - все легко!

А если не умеешь читать электрические схемы - то тогда действительно вариант только один: "Позови электрика"

zyablic автор 2 янв 2017 в 19:32

отпусти меня, чудо-трава • На сайте 12 лет

Цитата (achkov1979 @ 2.01.2017 - 19:29)

твоя схема

Да, моя. Только мне всё равно не понятно. Вот если бы номера контактов обозначить.

Azazelius 2 янв 2017 в 19:33

Шутник • На сайте 15 лет

Цитата (zyablic @ 2.01.2017 - 18:23)

Куда подключать питающий провод? У меня есть 3Ф 380
Куда подключать три провода, питающие обмотки двигателя?

через пускатели и реле...

Это сообщение отредактировал Azazelius - 2 янв 2017 в 19:33

ASK1980 2 янв 2017 в 19:33

Хохмач • На сайте 15 лет

Чувак, я помогу, только 1 просьба- переписку свою схему в паинт/Корела/автокад/пикад хоть в чем то. Ну ни хера не видно на скане.

В пол глаза совет,- попробуй соединить клеммы B и С конденсатором а клеммы А и B в розетку. Так же необходимо перекинуть провод первичной обмотки трансформатора с клеммы фазы С на клемму фазы В. Доработка закончена. Должно заработать.
Про пульт писать много и день. Это изучают в школе. Дерзай.

Это сообщение отредактировал ASK1980 - 2 янв 2017 в 19:45

~~lxnaru~~ 2 янв 2017 в 19:34

водитель дивана • На сайте 9 лет

сунуть вилку в розетку предлагали?

zyablic автор 2 янв 2017 в 19:36

отпусти меня, чудо-трава • На сайте 12 лет

Цитата (tserg @ 2.01.2017 - 19:32)

Пугает обилие проводов и всякие диоды.
Я в принципе могу выкинуть нафиг всё это хозяйство и поставить туда 2 пускателя. Как соединить на реверс я знаю. Но не хочется колхозить.
А еще там тормоз через электросхему задействован. Что-то вроде соленойда с тягой.

~~shpaga~~ 2 янв 2017 в 19:37

Балагур • На сайте 10 лет

Первое - руками с помощью головы.
Второе: не надо п*здить со старых(судя по "синьке" - синьками пользовался 35-40 лет назад) производств механизмы!
И, тогда диоды ещё не придумали...

Это сообщение отредактировал shpaga - 2 янв 2017 в 19:44

artful 2 янв 2017 в 19:37

Балагур • На сайте 17 лет

Питалово по схеме A, B, С
На движке должна быть табличка с распиновкой (треугольник или звезда)
По факту - позови нормального электрика

Это сообщение отредактировал artful - 2 янв 2017 в 19:42

max7811 2 янв 2017 в 19:38

Изотоп 415 • На сайте 11 лет

какие диоды? ты о чем? пиши в личку. если будет не влом через ватсап показывать чо там мутишь, буду рассказывать как и что цеплять. у меня пара дней свободных есть

Это сообщение отредактировал max7811 - 2 янв 2017 в 19:40

achkov1979 2 янв 2017 в 19:38

Шутник • На сайте 10 лет

Цитата (ASK1980 @ 2.01.2017 - 19:33)

его схема

zyablic автор 2 янв 2017 в 19:39

отпусти меня, чудо-трава • На сайте 12 лет

Цитата (ASK1980 @ 2.01.2017 - 19:33)

Это не скан. Это фото схемы под крышкой. Бумага уже истлела.
Чуть ниже в теме нормальную схему выложили
Мне не надо в розетку через конденсатор. У меня есть 3 фазы.

Это сообщение отредактировал zyablic - 2 янв 2017 в 19:40

~~Saurit~~ 2 янв 2017 в 19:39

Хохмач • На сайте 9 лет

К чему "есть чужой хлеб"? Занимаешься своим делом- занимайся. Сделай качественно свою работу и будет чем заплатить за работу электрику!
ЯП знает всё... но... к чему там ведёт кроилово...?

Azazelius 2 янв 2017 в 19:40

Шутник • На сайте 15 лет

Цитата (ASK1980 @ 2.01.2017 - 18:33)

каким конденсатором?

Циммерман 2 янв 2017 в 19:42

Forza Ferrari! • На сайте 14 лет

Три фазы подключать на три белых перемычки, если это верх, ноль не нужен, заземление обязательно. Возможно, потребуется поменять местами два провода питания, если подъём/опускание будут перепутаны.

~~Бормовлей~~ 2 янв 2017 в 19:43

Ярила • На сайте 13 лет

Цитата

Куда подключать питающий провод? У меня есть 3Ф 380
Куда подключать три провода, питающие обмотки двигателя?

Ничего не понял. Зачем там 36 В. и реле? Но в любом случае питающий провод подключается на пускатель (3 фазы) и с того же пускателя они и уходят на мотор. Только с другой стороны пускателя. Два пускателя (а не реле) там для того, чтобы один замыкал цепь при поднимании груза, а второй замыкал цепь при опускании груза (фазы местами поменяны). Когда работает один пускатель, второй автоматически отключается.

~~люболюб~~ 2 янв 2017 в 19:43

Хохмач • На сайте 11 лет

Цитата (zyablic @ 2.01.2017 - 19:36)

Цитата (tserg @ 2.01.2017 - 19:32)

Бро диоды не трогай они идут на выпрямления тока для катушки тормоза!!!!
И всетаки пригласи электрика 380 вольт не шутка!

zyablic автор 2 янв 2017 в 19:44

отпусти меня, чудо-трава • На сайте 12 лет

Цитата (Циммерман @ 2.01.2017 - 19:42)

Спасибо, я так и думал.
А куда воткнуть три провода, которые на обмотки идут?
Их кто-то просто отключил, видимо двиг проверяли и включали фазы напрямую на обмотки.

БРОЙЛЕР 2 янв 2017 в 19:44

Гомо дрила • На сайте 16 лет

пускачи купи с катухой на 220 и собери реверс с перекидкой 2 фаз
и не ипи людям мозг, тока катухи пускачей через норм замкнутые контакты другого пускача подсоедини шоп 2 кнопке одновременно не нажать
иначе ебанет

Это сообщение отредактировал БРОЙЛЕР - 2 янв 2017 в 19:47

carbazol 2 янв 2017 в 19:44

Ярила • На сайте 12 лет

На перемычки на реле подаёшь три фазы.
Только перемычки там с двух сторон, с одной стороны подключается двигатель, с другой должен быть трансформатор понижающий, тот который 36 вольт.
Подключать туда-же куда включен трансформатор.
трансформатор всегда должен получать напряжение.

Nebeler 2 янв 2017 в 19:44

Юморист • На сайте 12 лет

А1 в1 с1 к этим концам и подключай три фазы. Корпус заземли.

Если ты далек от находки этих контактов , то подключай к обозначенным тобою красным цветом перемычкам. На любом из пускателей ослабишь контакты туда присоеденишь три провода и в путь.

У тебя еще и пульта нет! Две кнопки подключить для тебя будет проблема.

Это сообщение отредактировал Nebeler - 2 янв 2017 в 20:04
