3. Следующий тип детали - требует обработку с 6 сторон, но если есть грибковая фреза, можно обработать пазы с боков за первый установ. Детали типа парные.

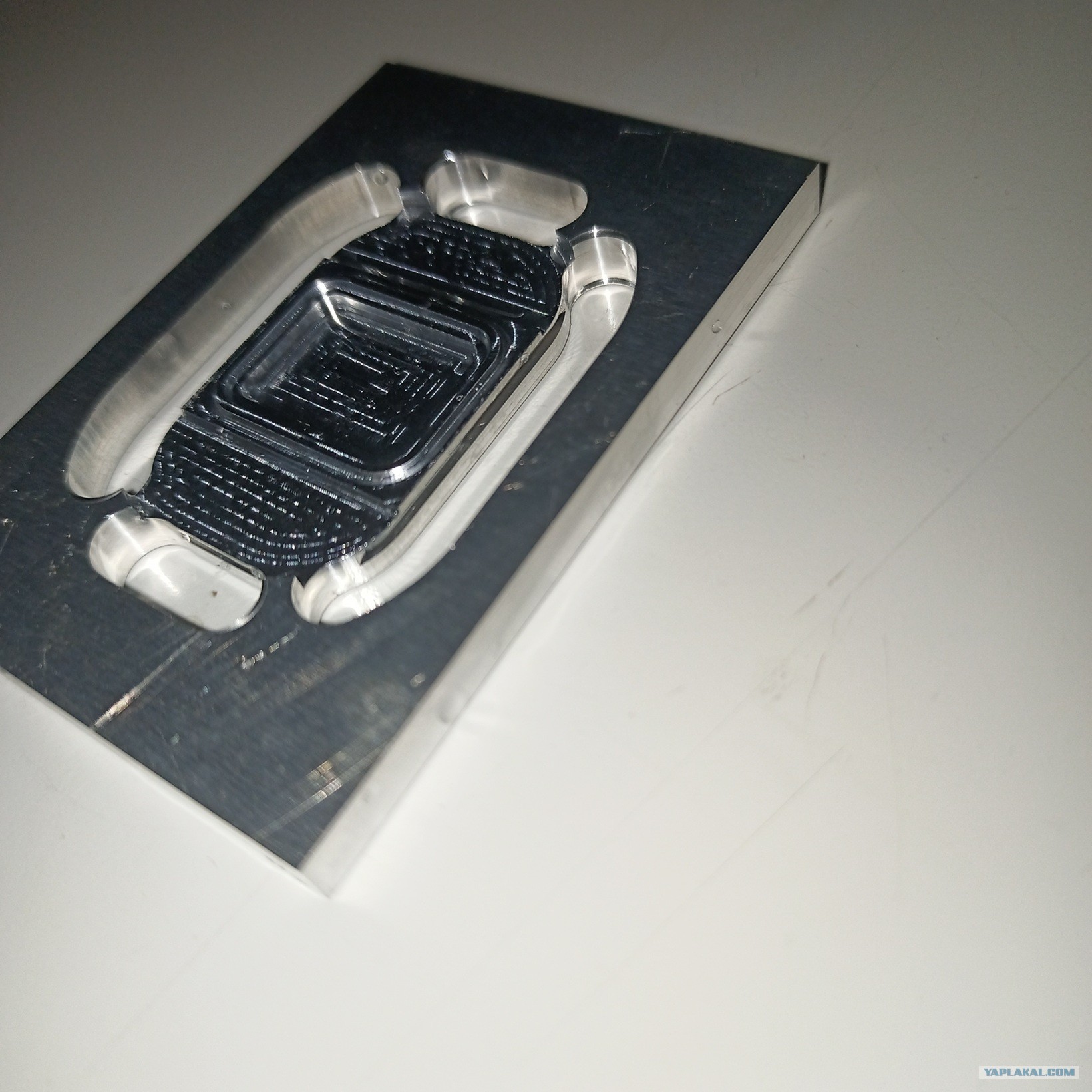

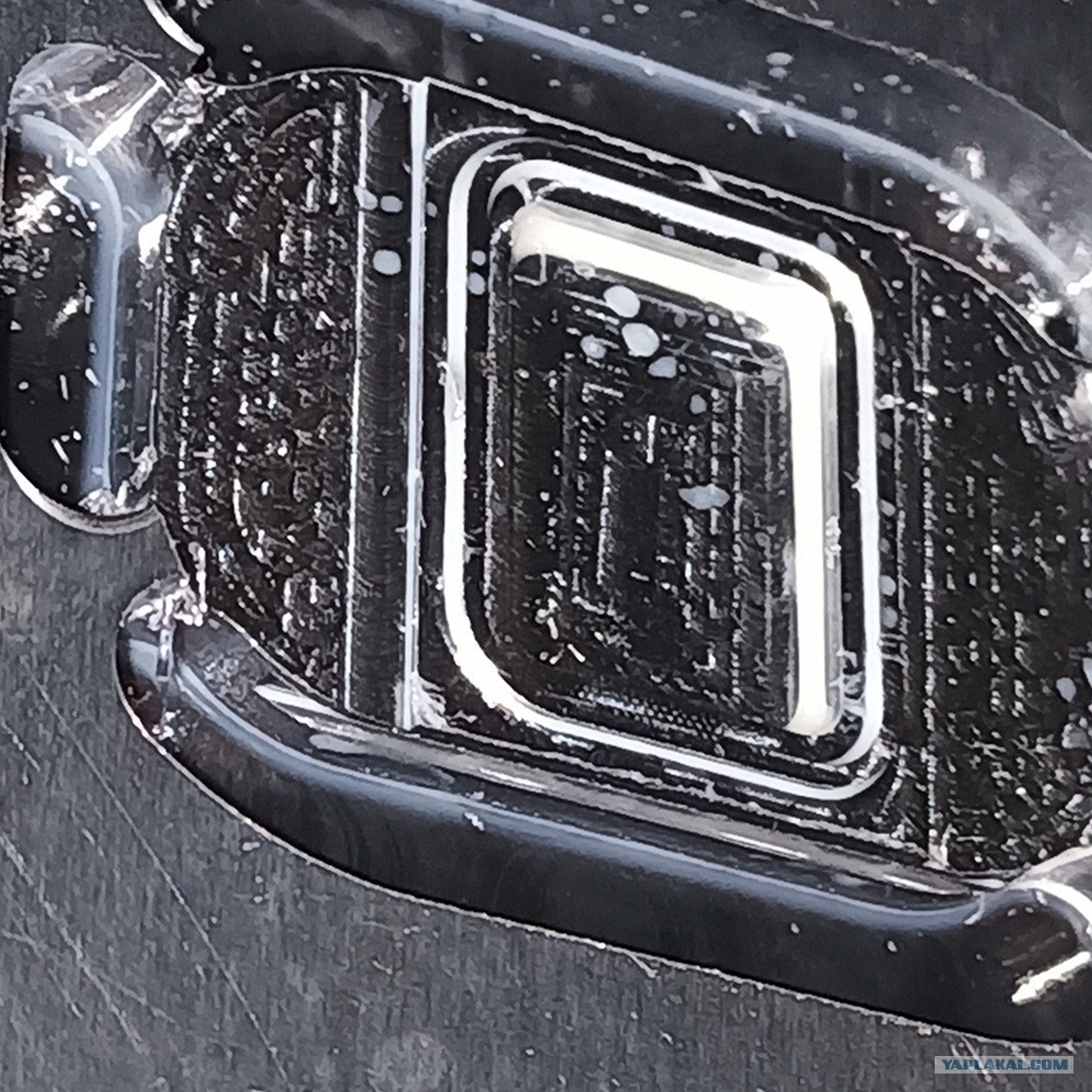

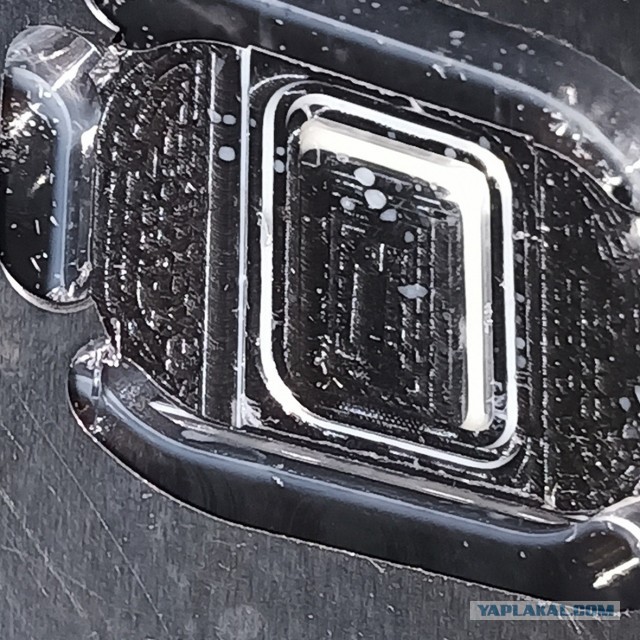

5. Для понимания толщины детали и это с учётом толстой части, по краям ещё тоньше, что требует некоторых извращенств при фрезеровке, чтобы края не натянуло.

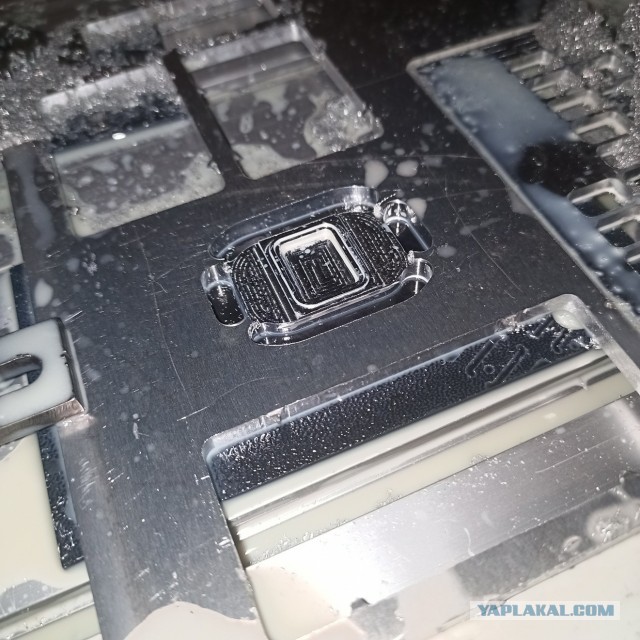

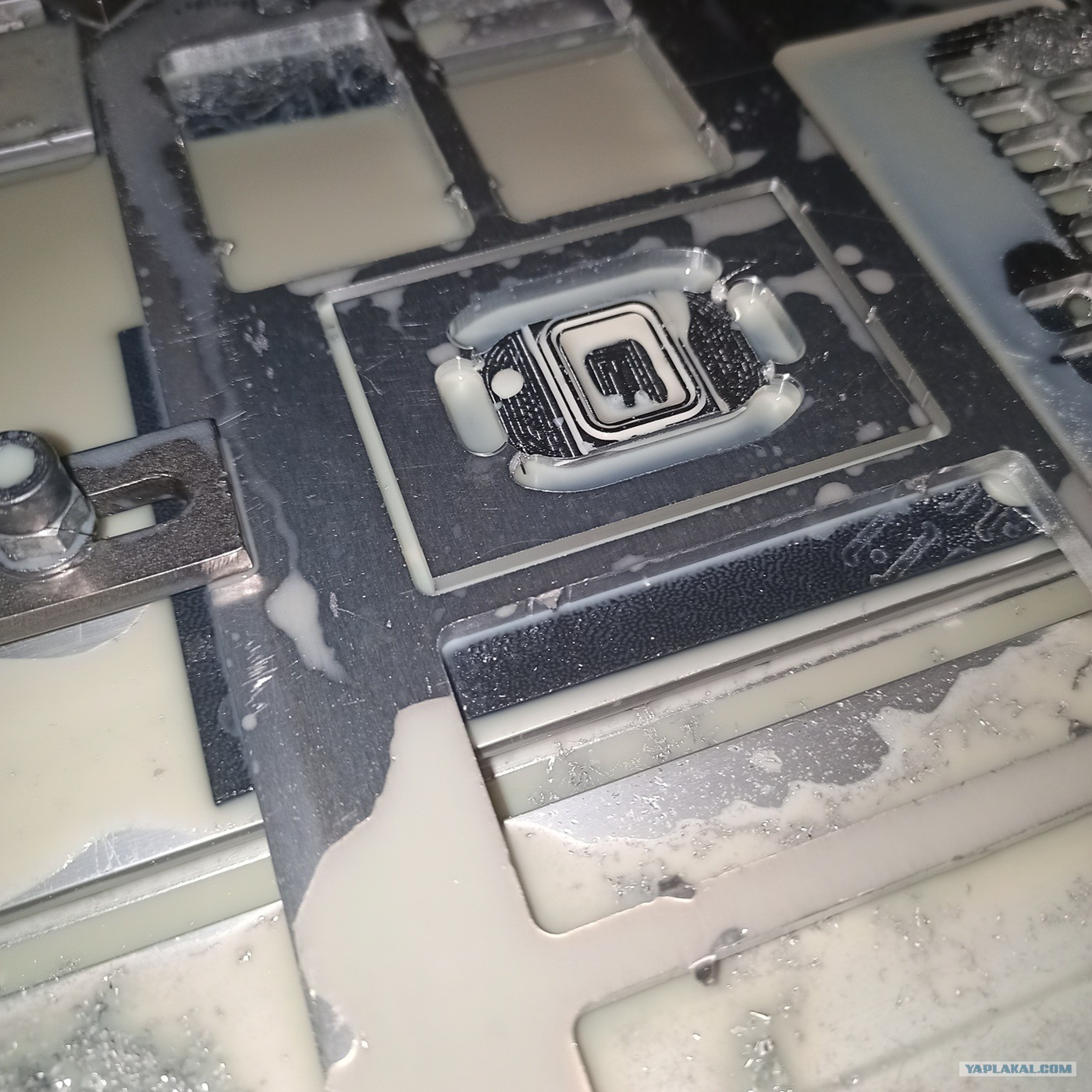

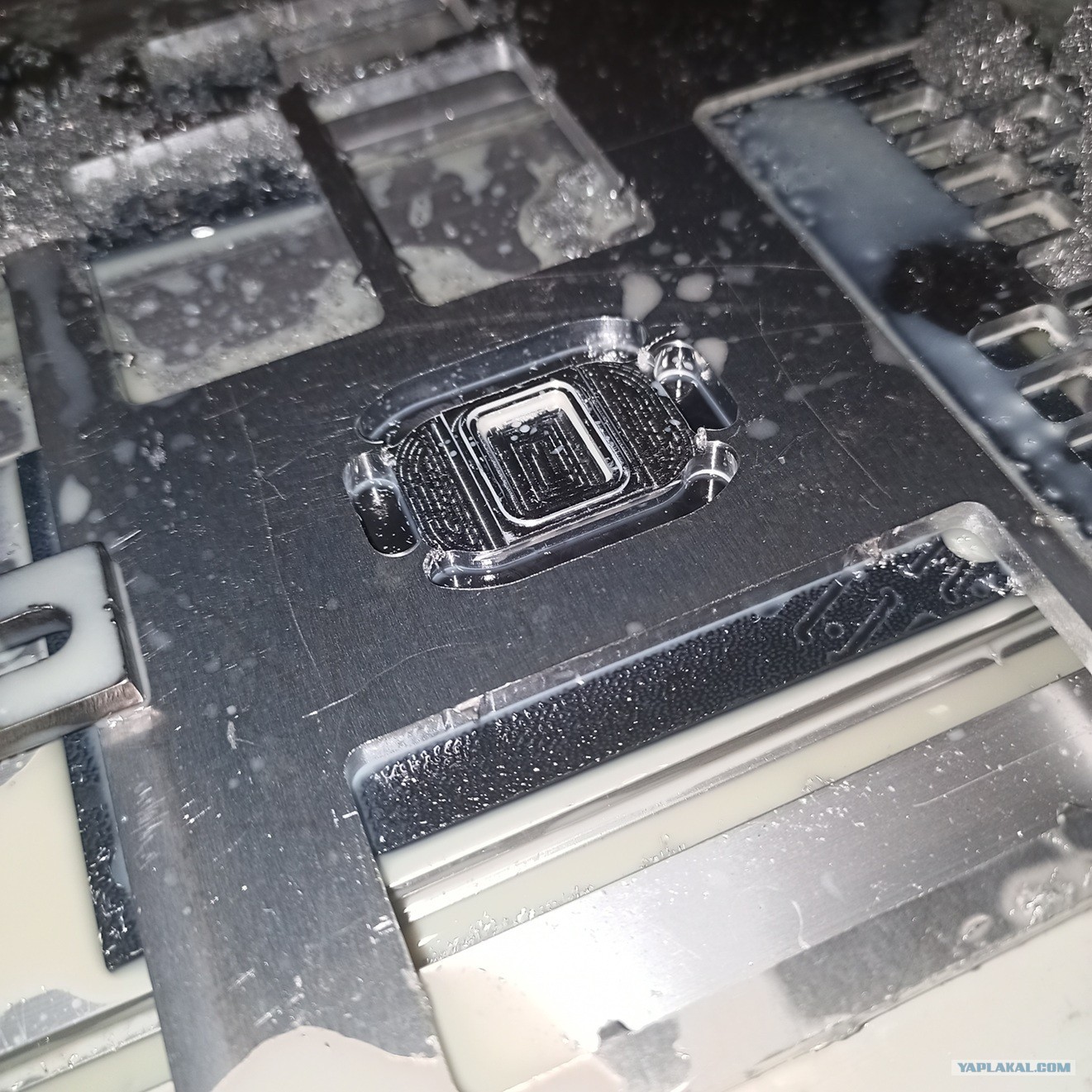

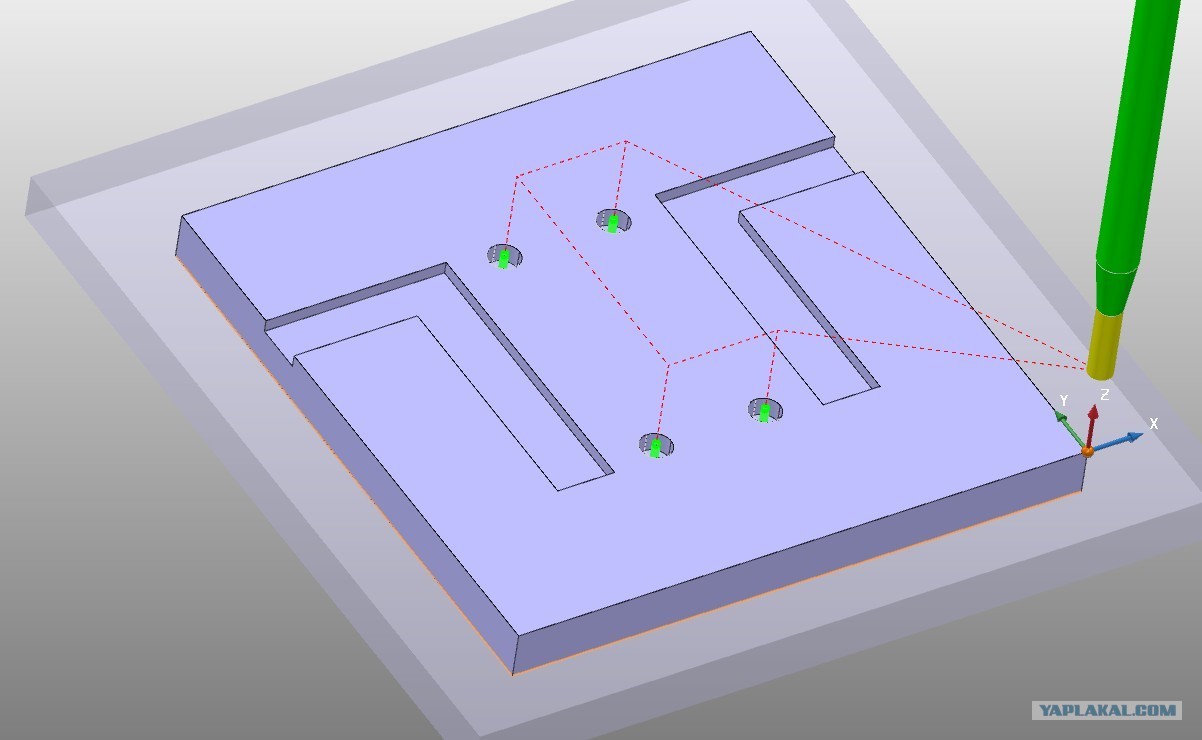

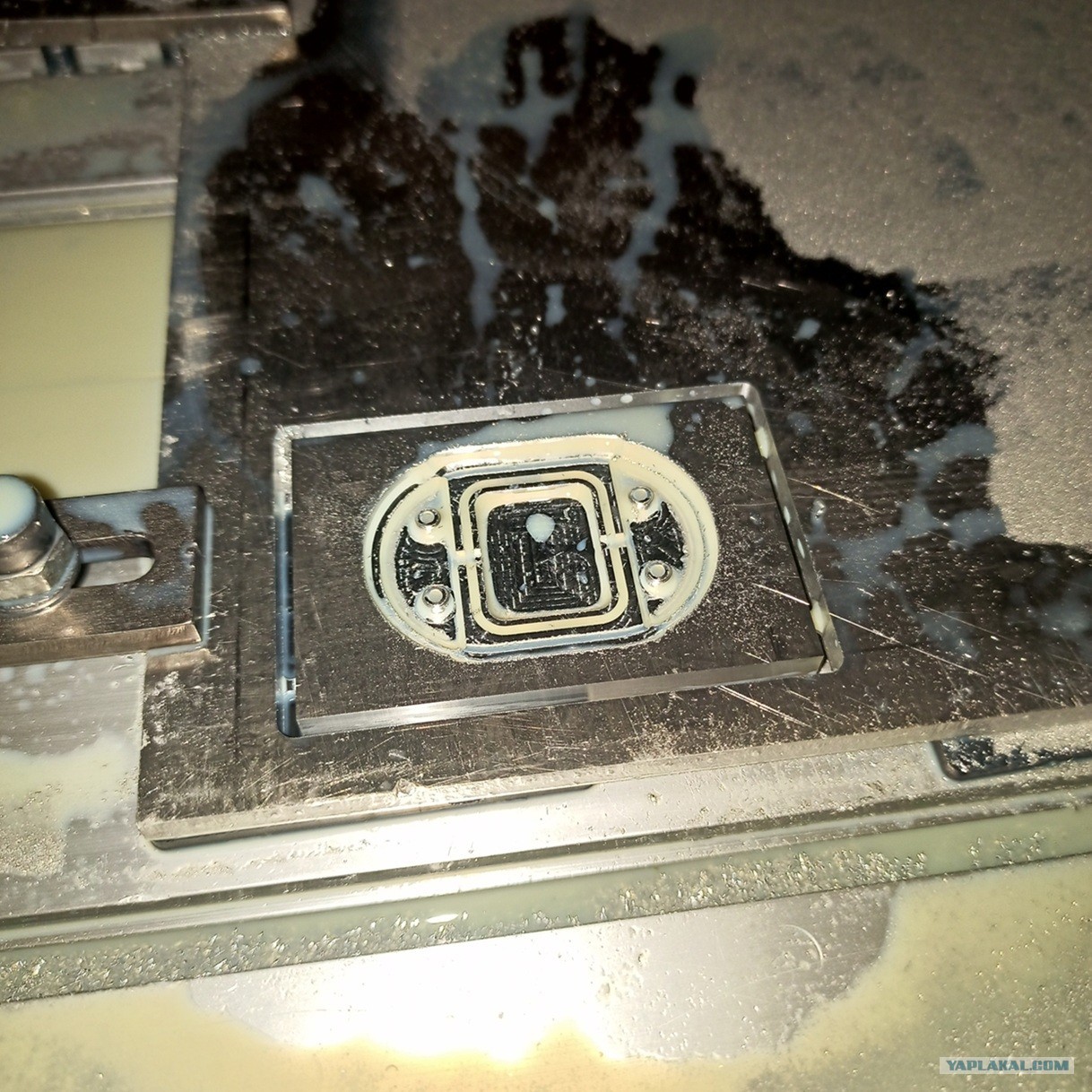

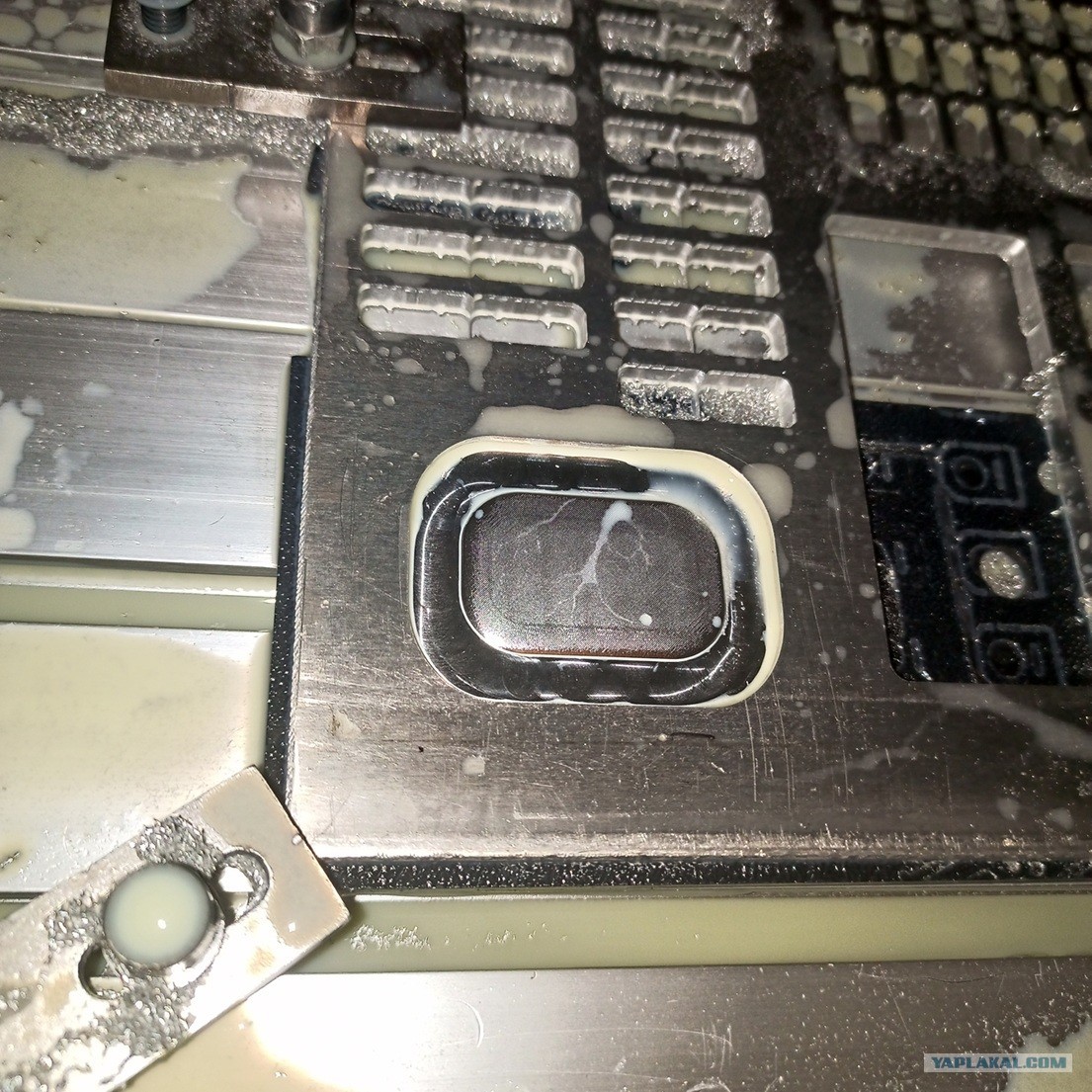

8. Т.к. детали изготавливаются из листа и требуют обработки с обратной стороны, вырезаем заготовку прямоугольником, углы которого будем использовать для выставления нуля по XY для обработки с обратной стороны.

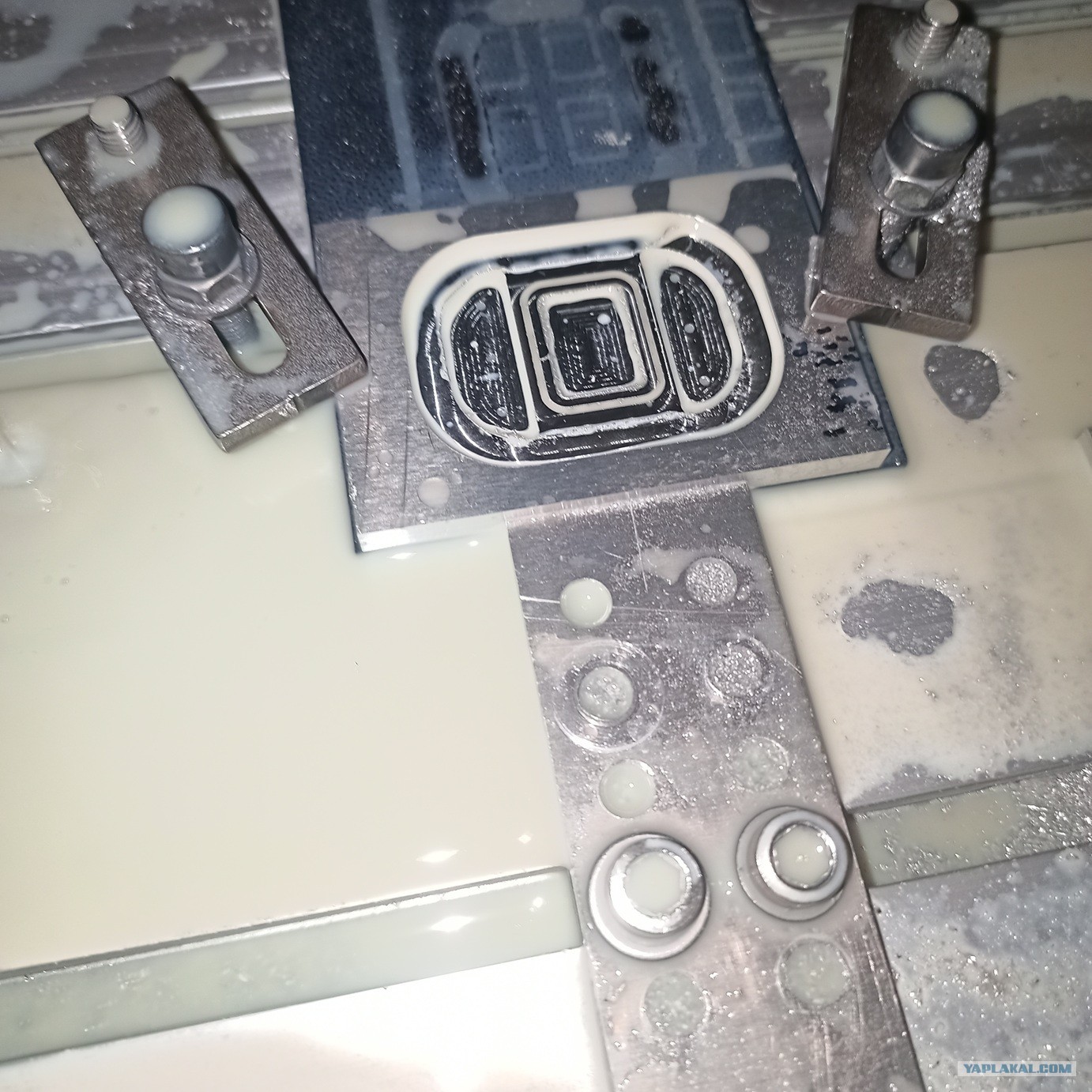

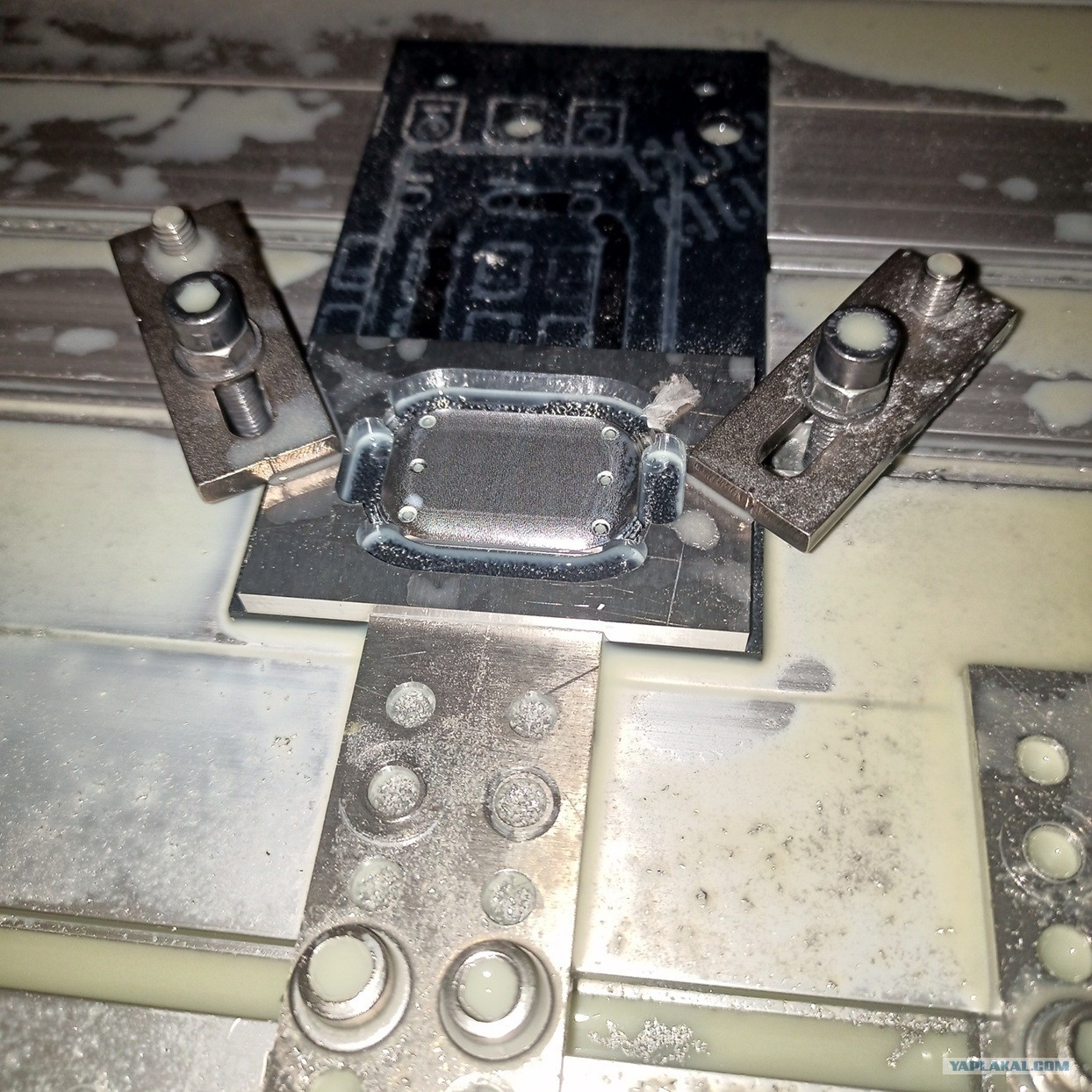

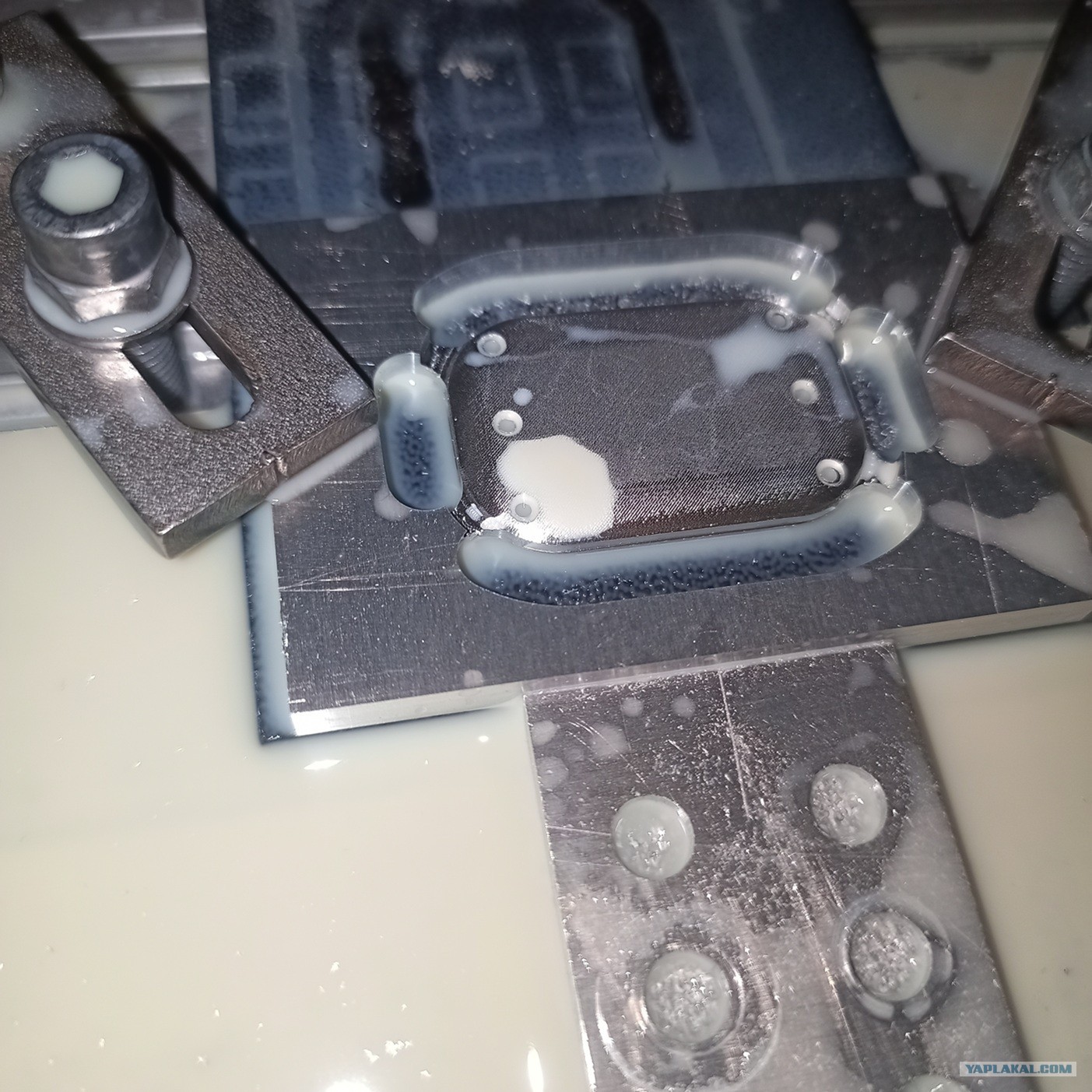

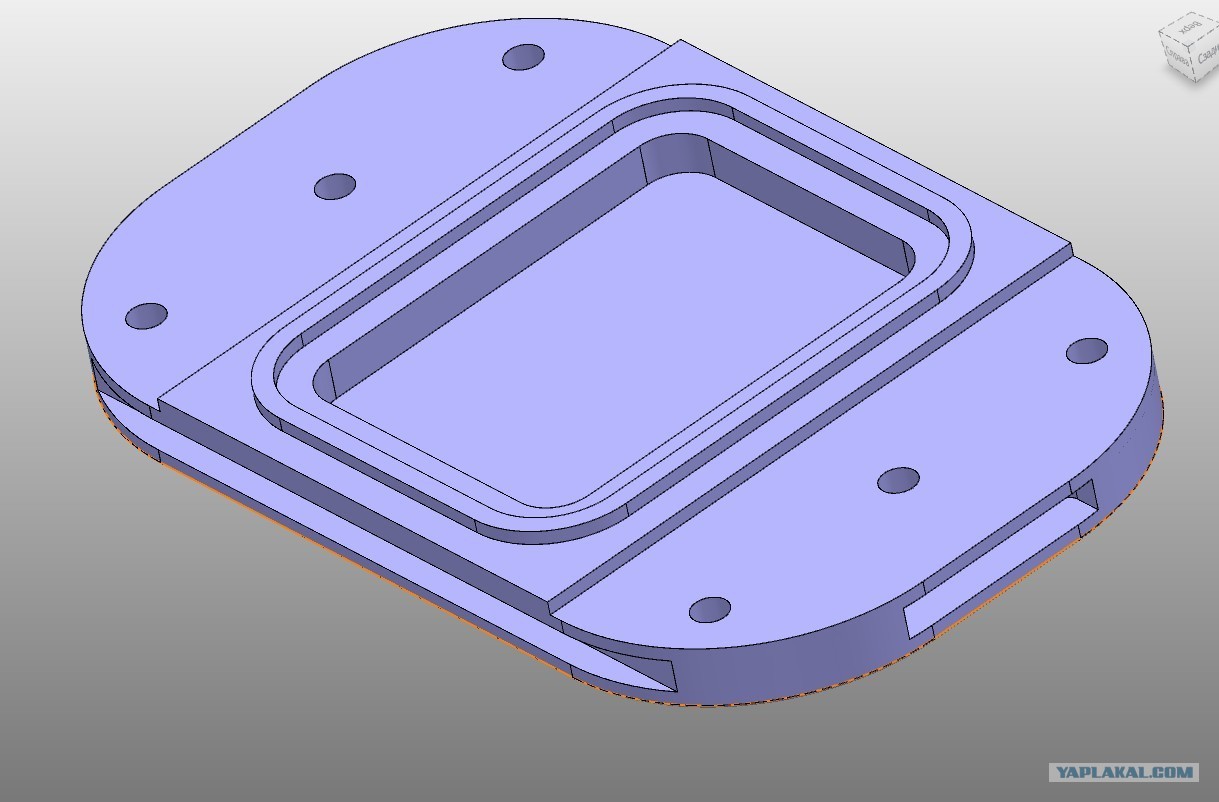

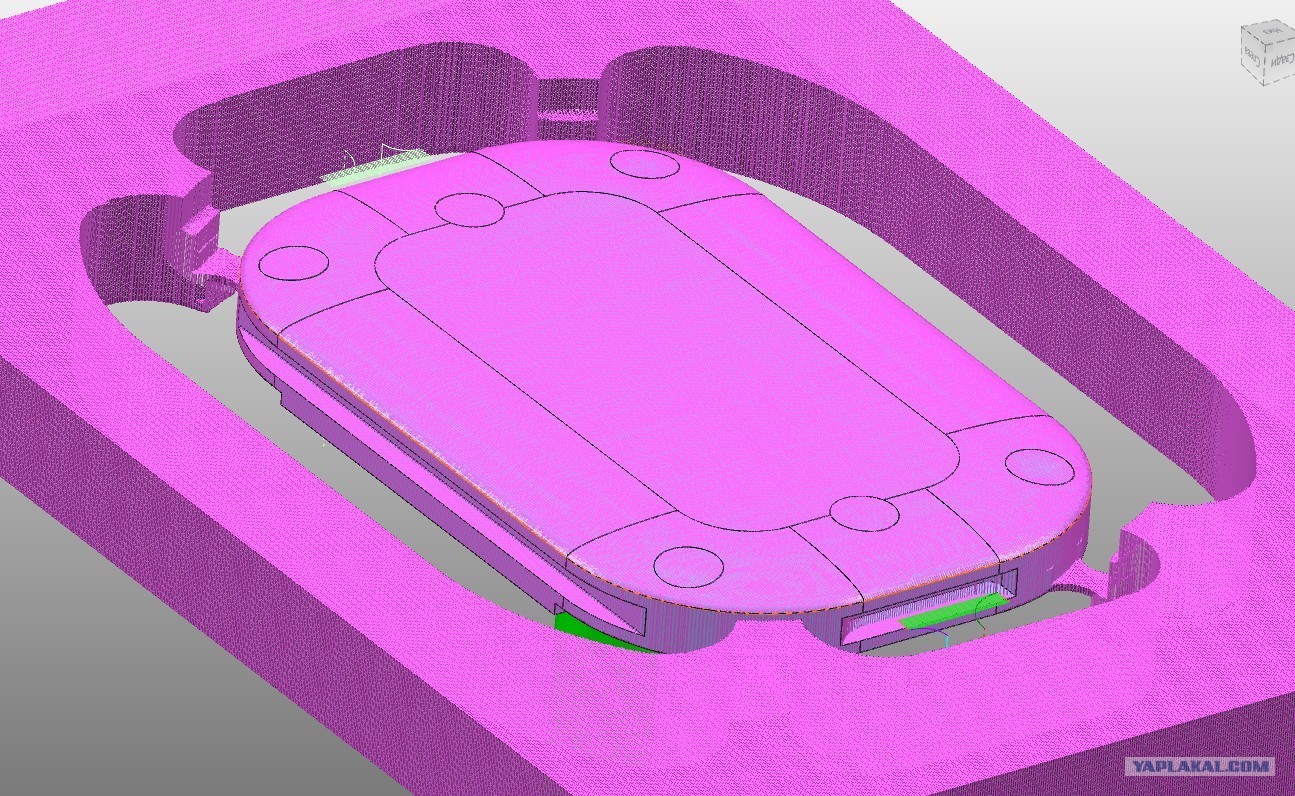

17. Детали эволюционировали, для следующих типов нужно изготовить оправку, чтобы иметь возможность обработать без перемычек, т.к. новые типы моделей по контуру имеют наклоны - то обрабатывать их только сферической фрезой, и надо погружаться кончиком ниже самой детали.

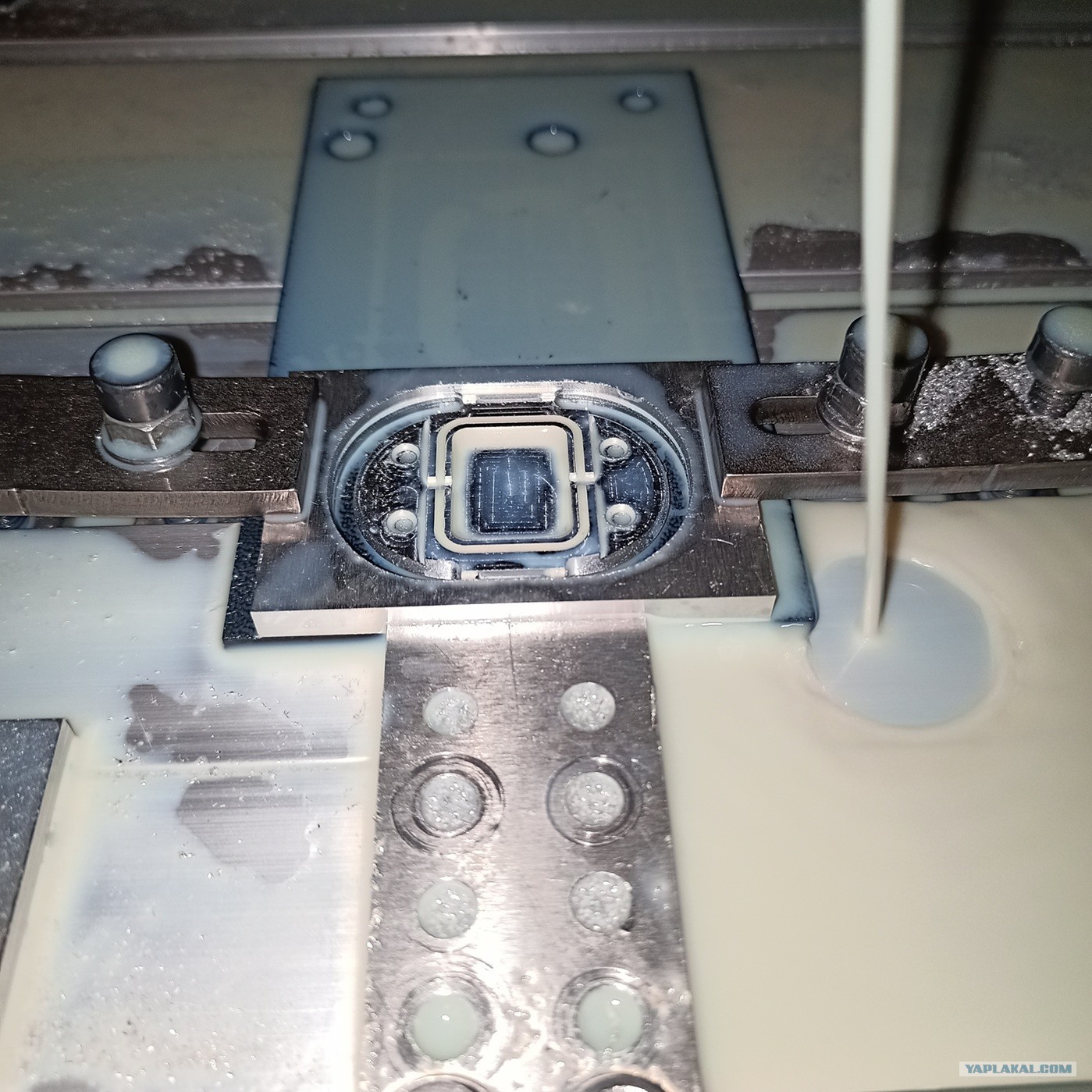

По бокам оправки каналы для слития сож со стружкой, чтобы под деталь не наливало.

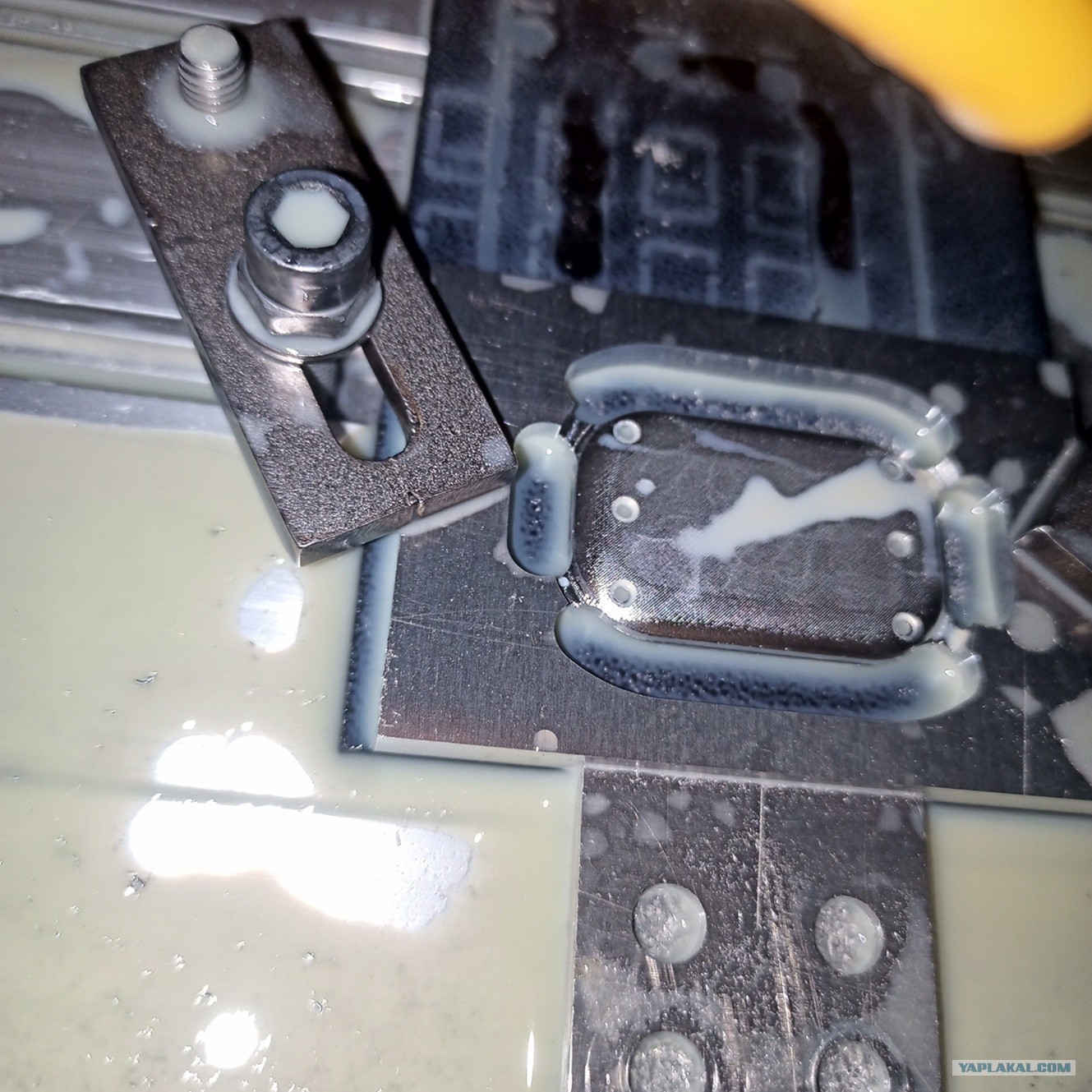

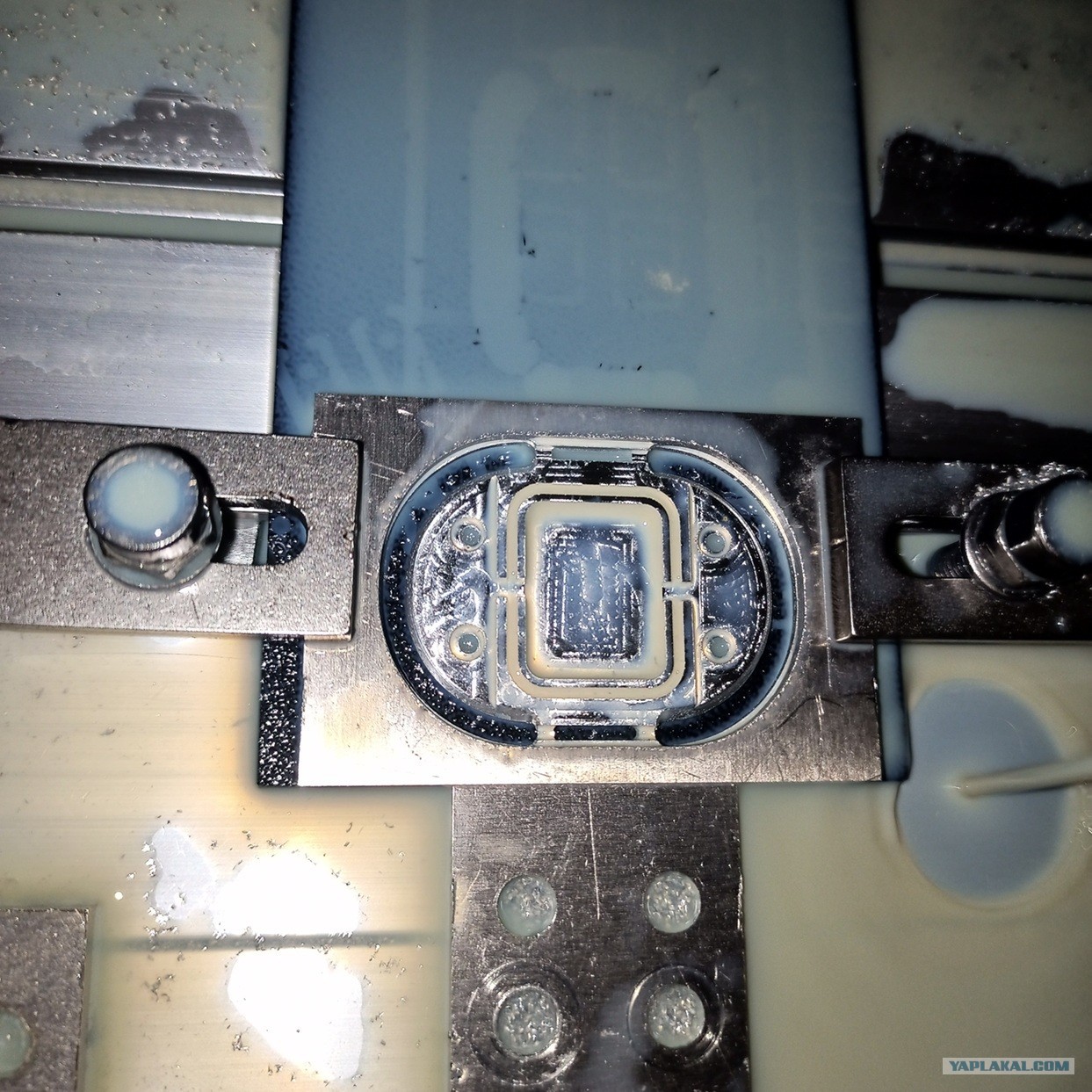

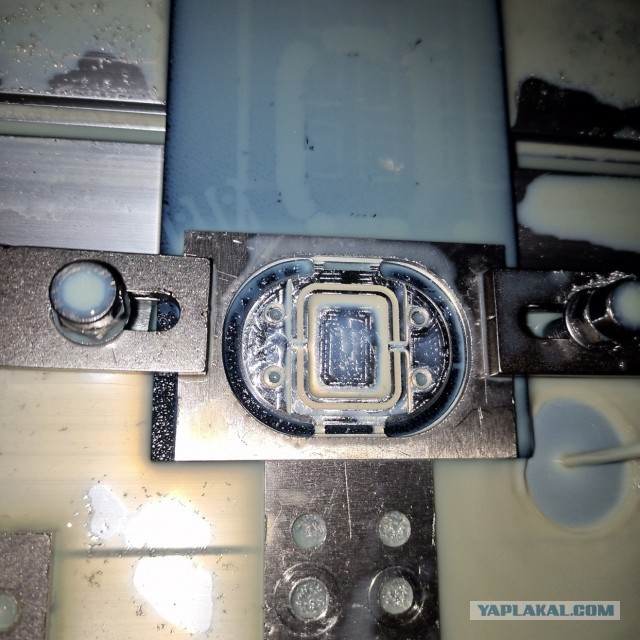

23. Оба типа деталей в оправках. Люфтов не имеют вообще, но изготавливать не просто, приходится посадочные отверстия/пины подгонять(уменьшать) по 0,01мм, чтобы детали сидели плотно и не шатались.
