Предыдущие посты про фрезеровку многим понравились, так что продолжим
https://www.yaplakal.com/forum2/topic3080359.html?hl=
https://www.yaplakal.com/forum2/topic3055469.html?hl=
https://www.yaplakal.com/forum2/topic3041223.html?hl=
https://www.yaplakal.com/forum2/topic3022779.html?hl=

Надо было изготовить несколько таких деталей.
Кто угадает для чего они ? не деталь погружного насоса

Будет 17 фото/видео не ломать

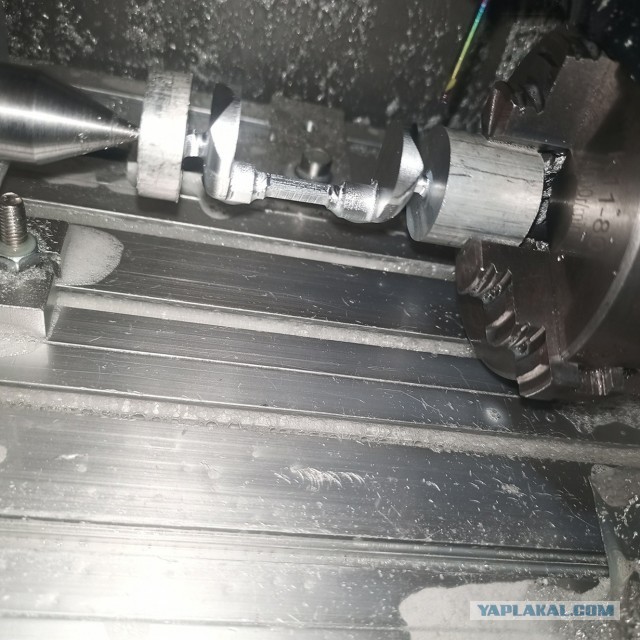

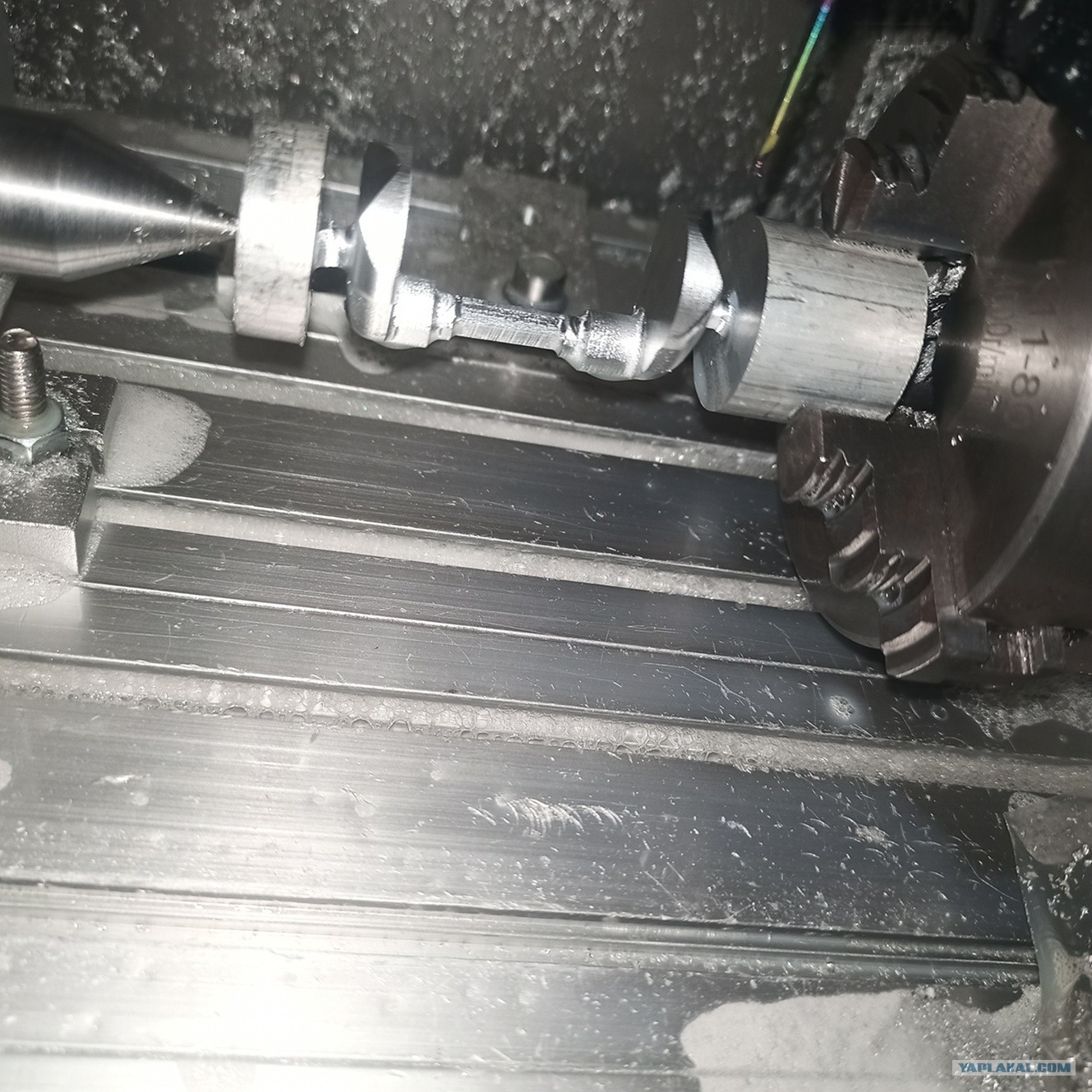

4х осевая фрезеровка на ЧПУ с утра пораньше

Тэги: #чпу, #фрезеровка

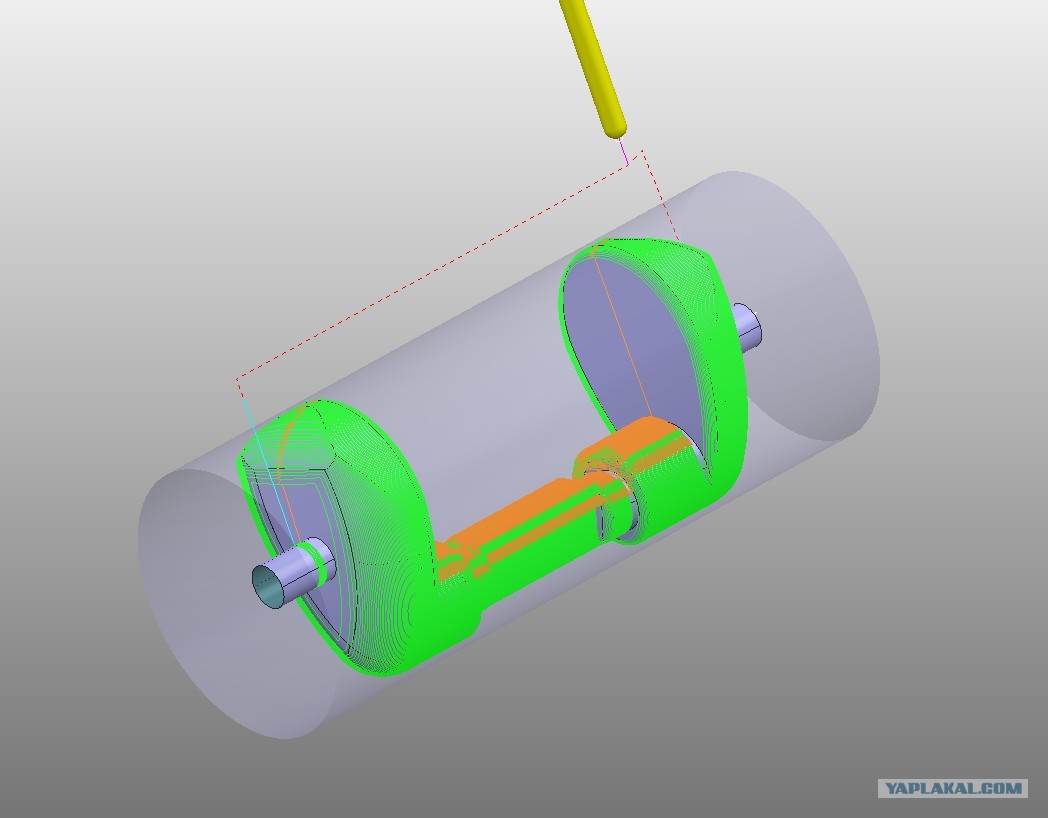

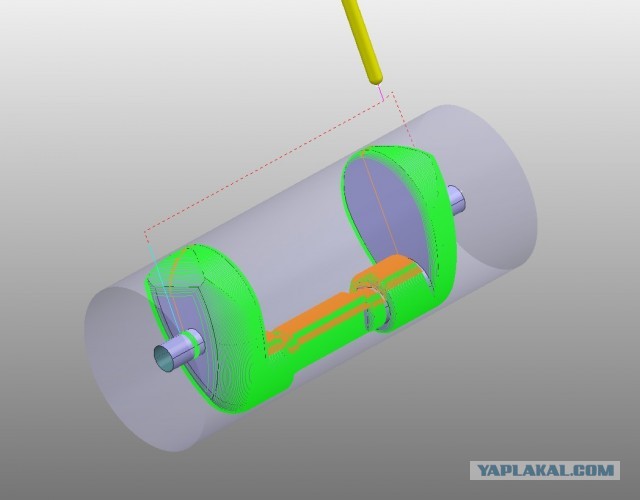

2. Делаю в повершейп ножки за которые деталь будет держаться и начинаю с центральной части 3мм фрезой

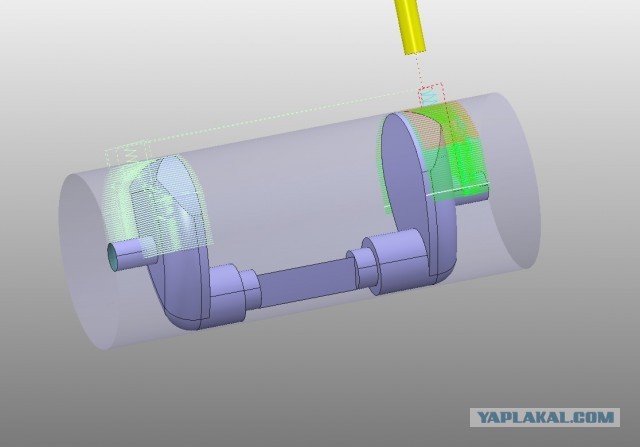

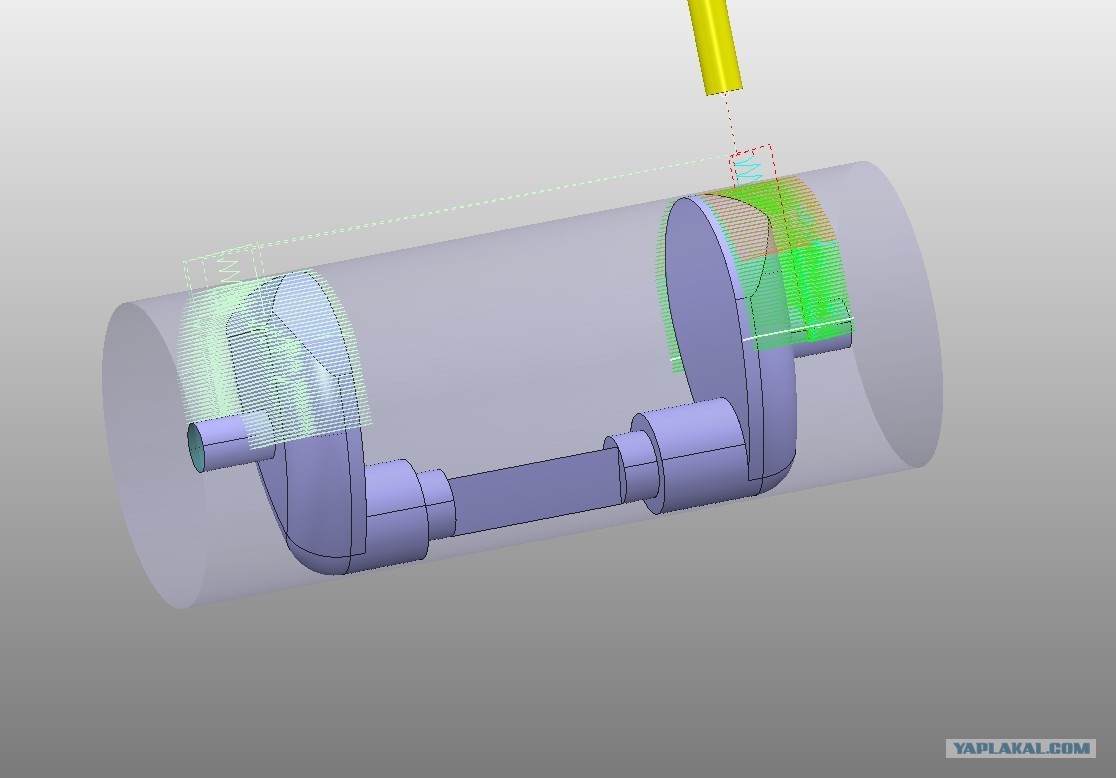

3. Потом боковые части

4. После черновой с первой стороны, вращаем деталь для обработки с обратной стороны.

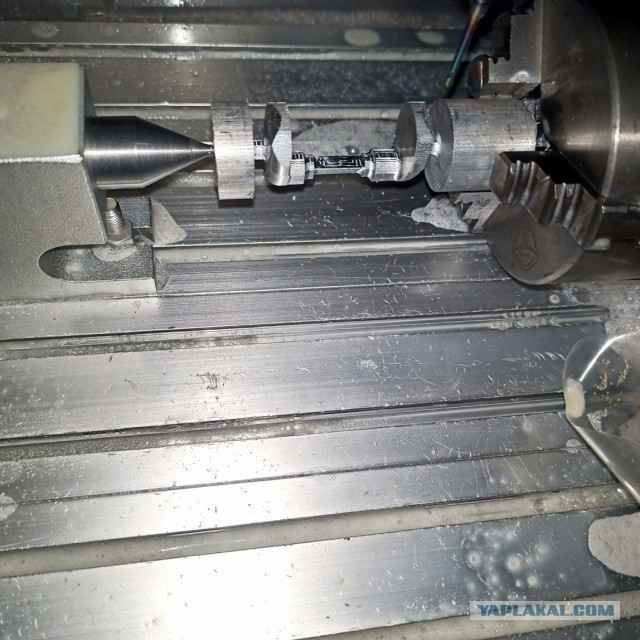

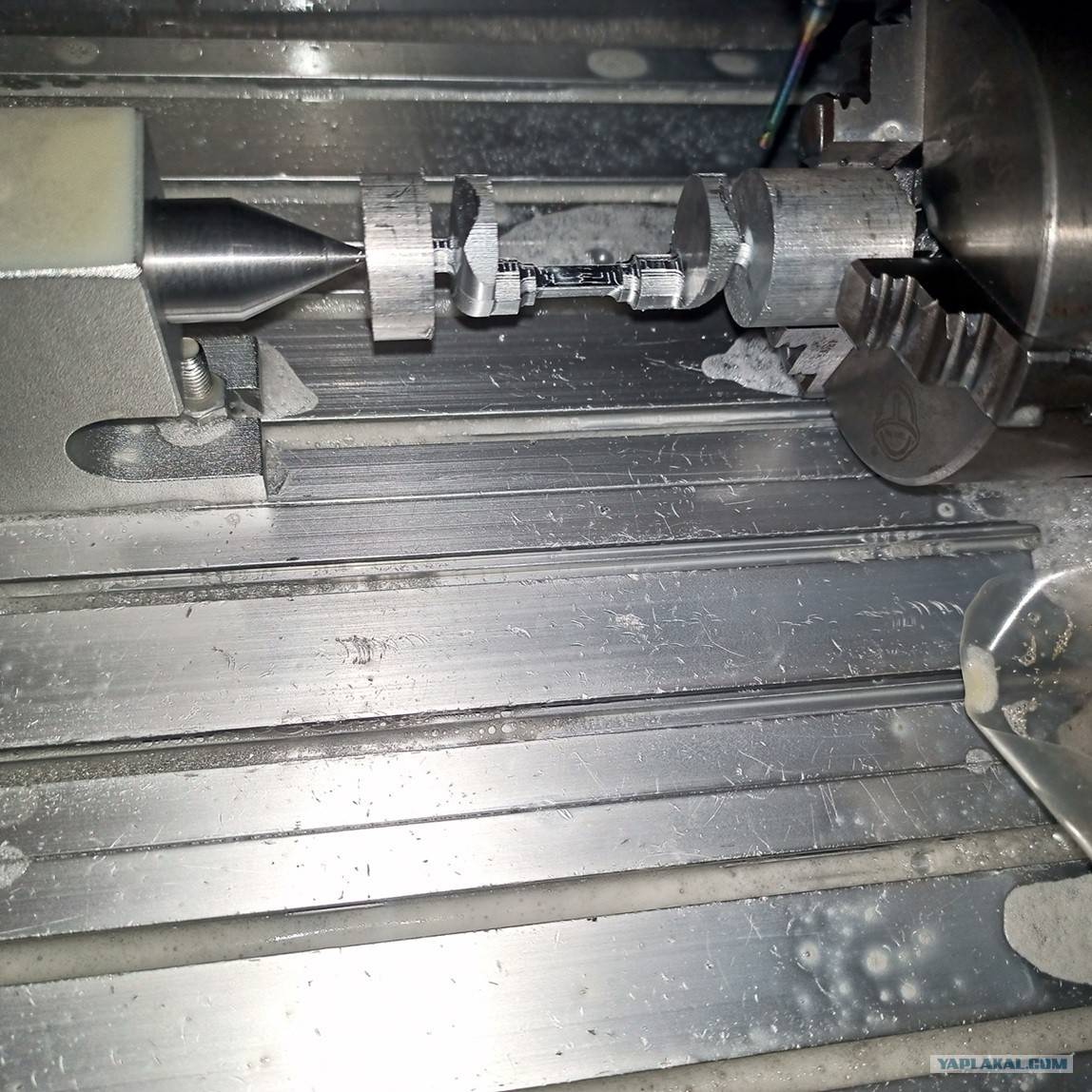

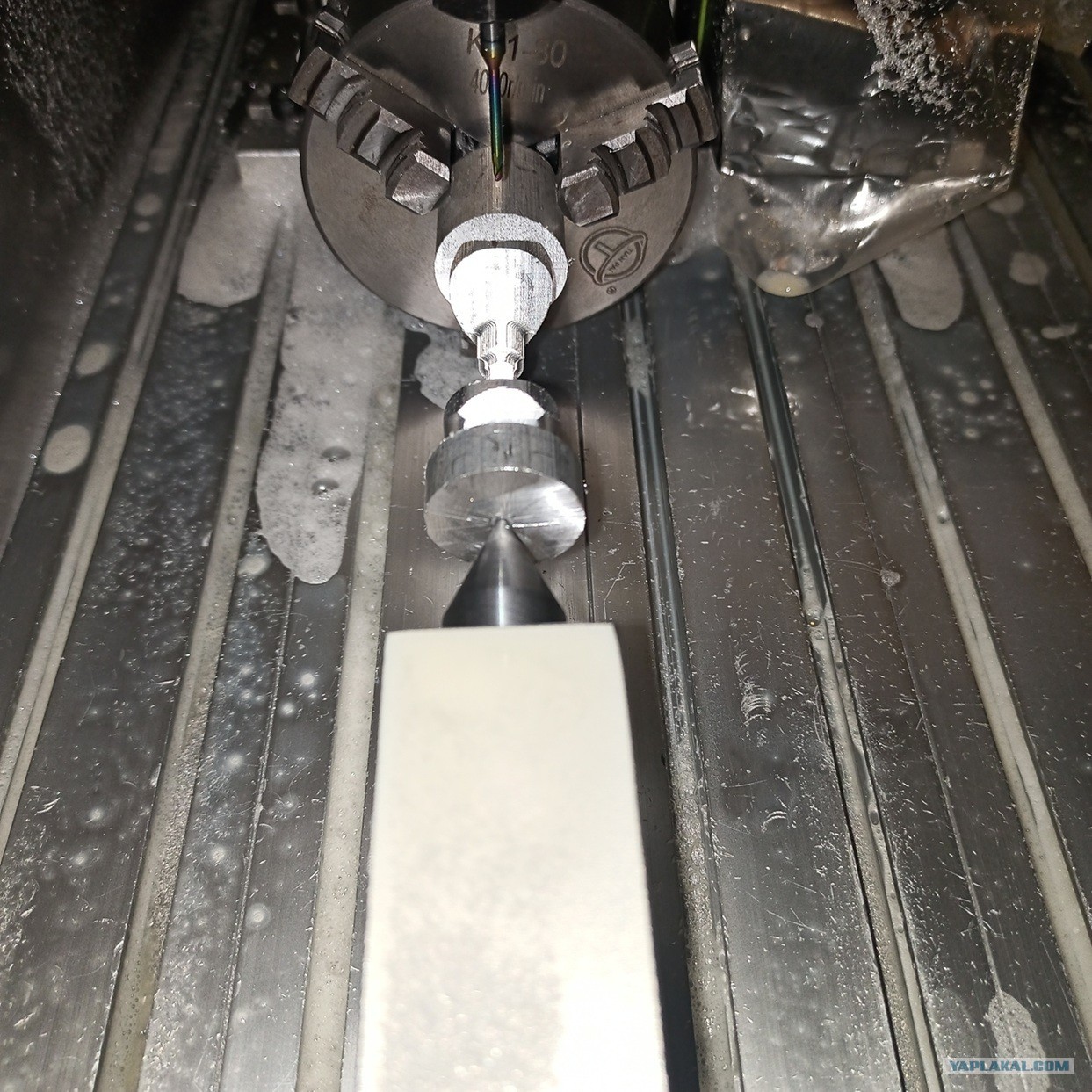

5. Как выглядит поворот в железе

6. Первая черновая с обратной стороны

7. После черновой с обратной стороны, крутим обратно

8. Ещё крутим

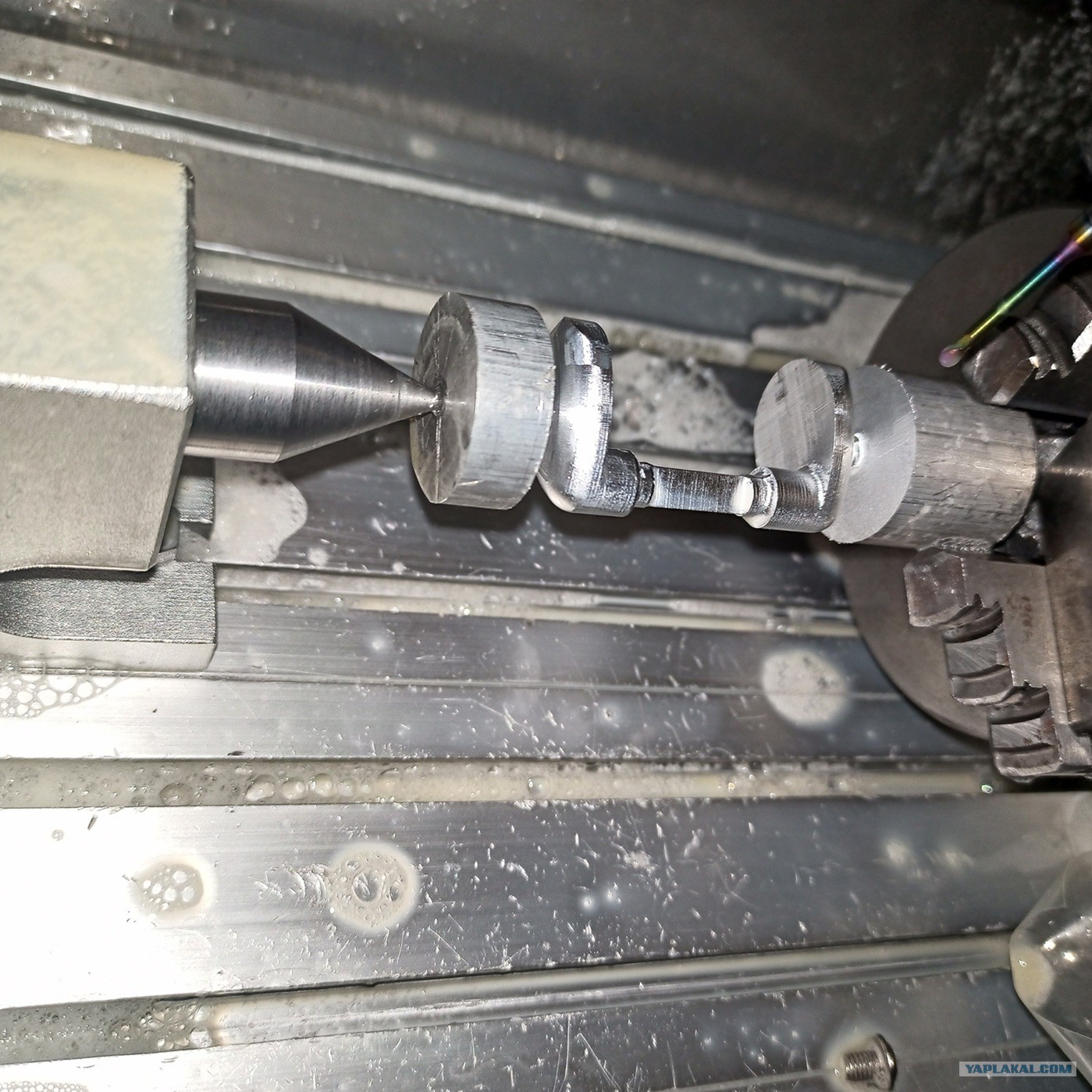

9. Вид после черновой и получерновой фрезеровки

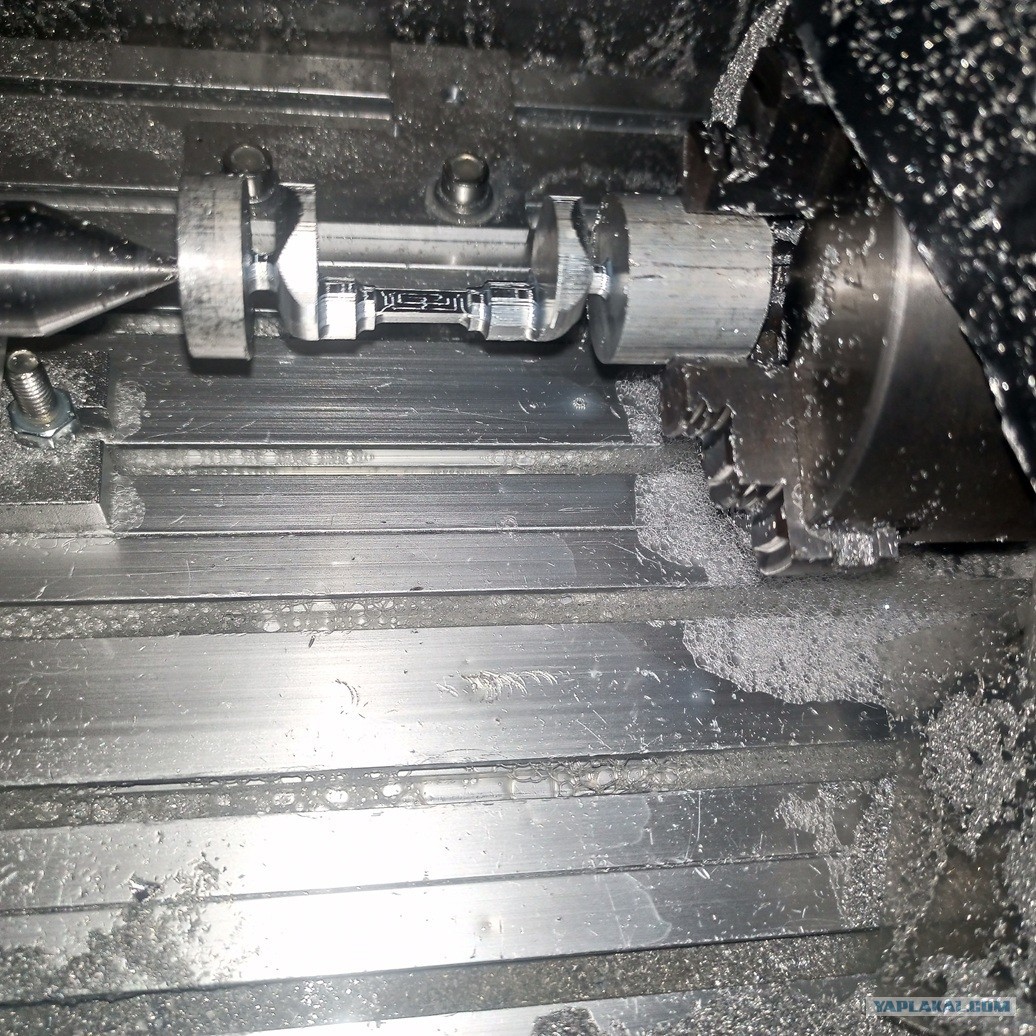

10. После черновой

11. После черновой, перед чистовой 2мм шаровой фрезой

12. Перед чистовой

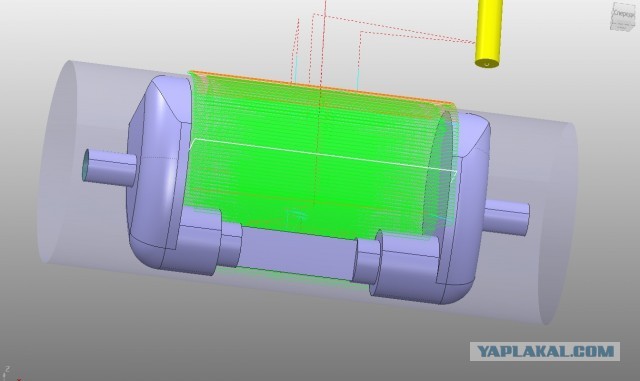

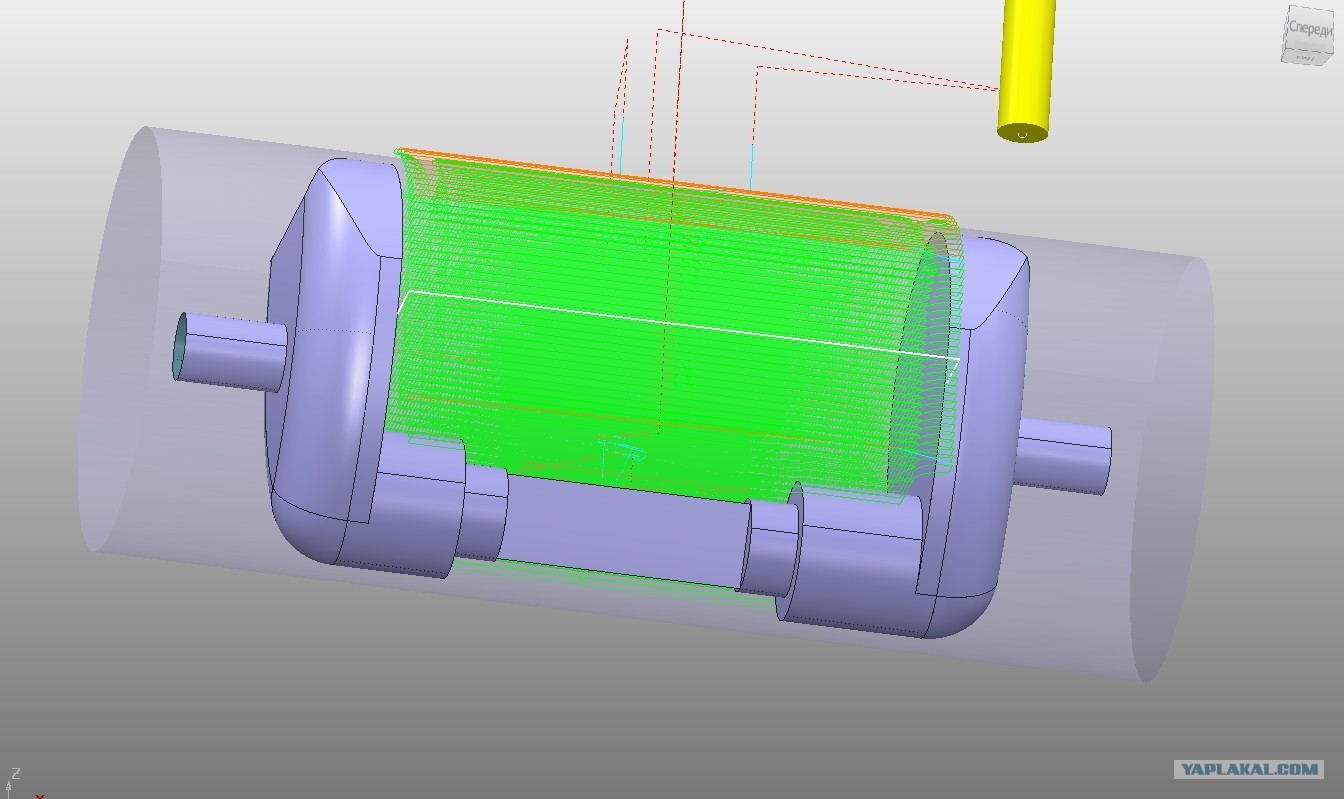

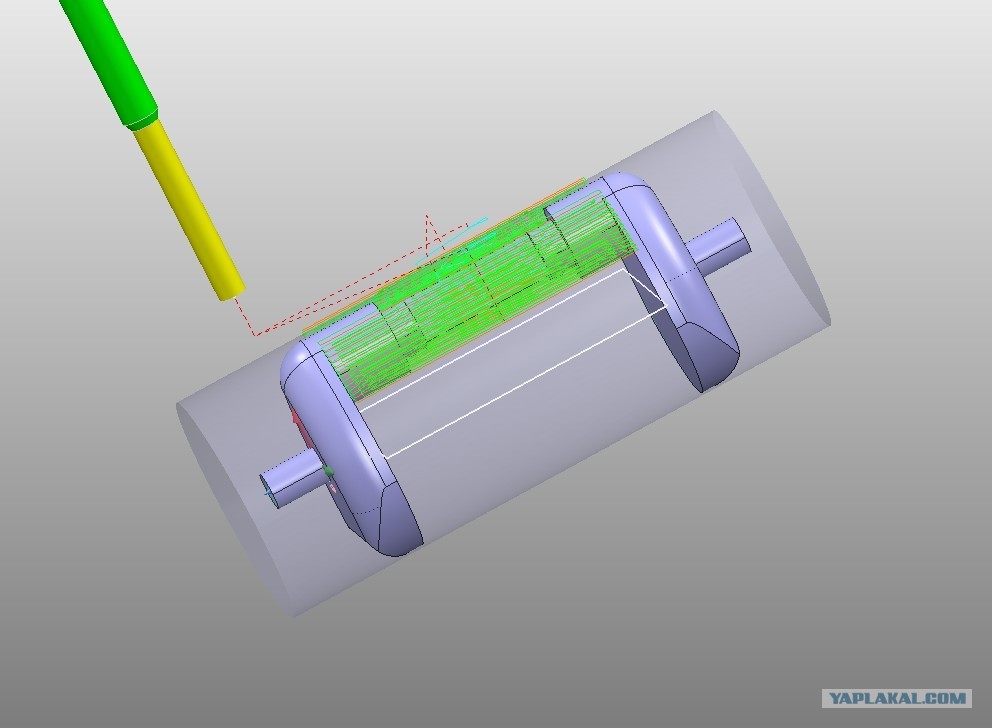

13. Чистовая выглядит примерно так, в Powermill стратегия так и называетя Чистовая 4-осевая. Обрабатываю чуть со смещением на 0,2 от кончика фрезы.

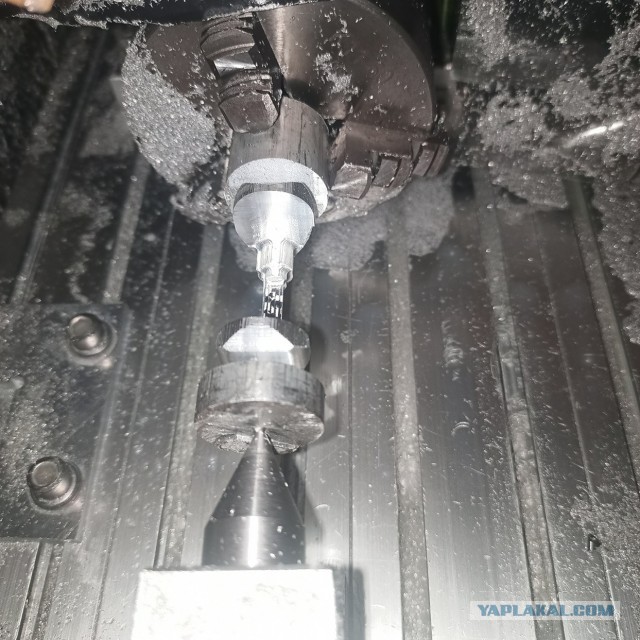

14. Процесс чистовой обработки

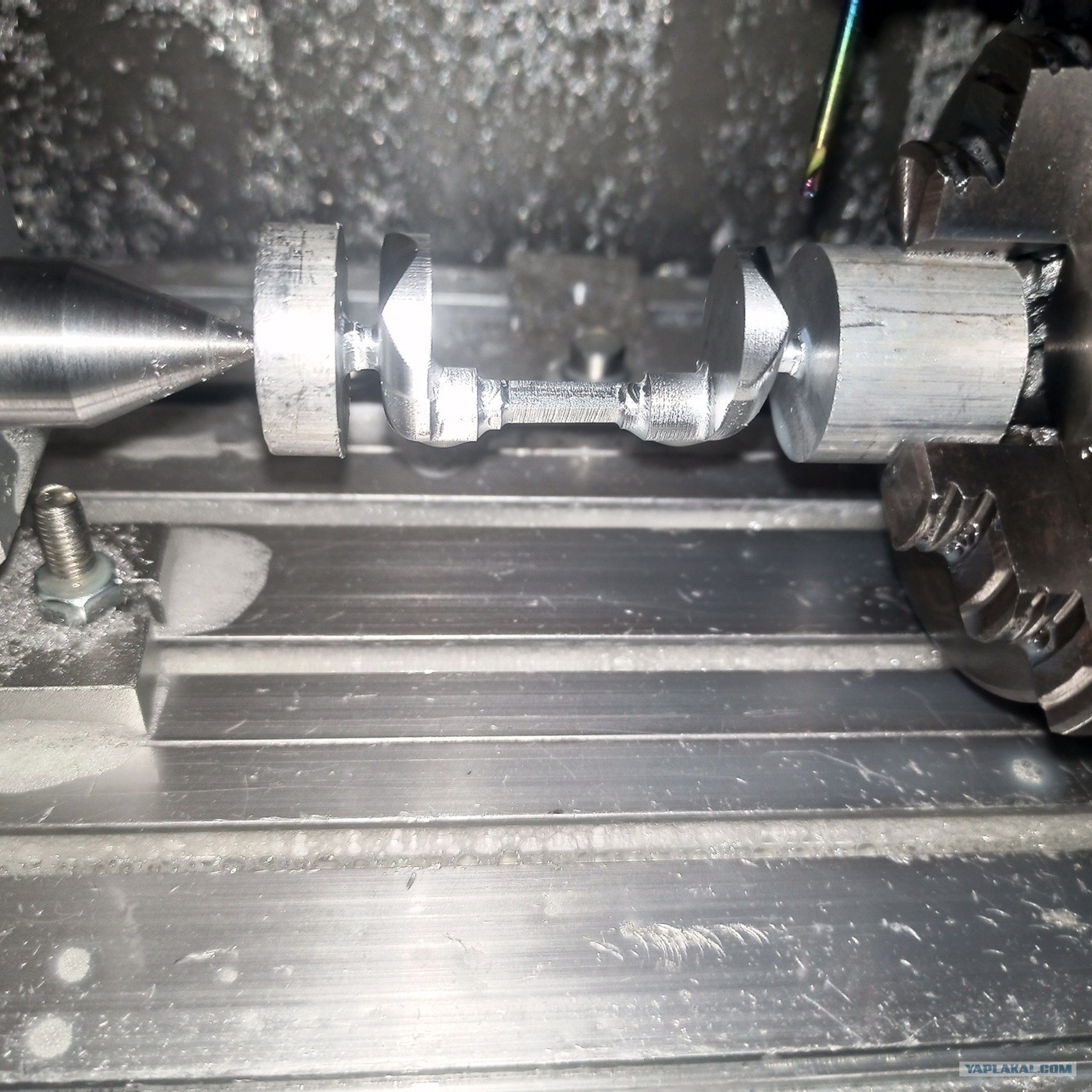

15. После чистовой

16. После чистовой, видно полосы в некоторых местах, ну вот такая поворотка - с люфтами.

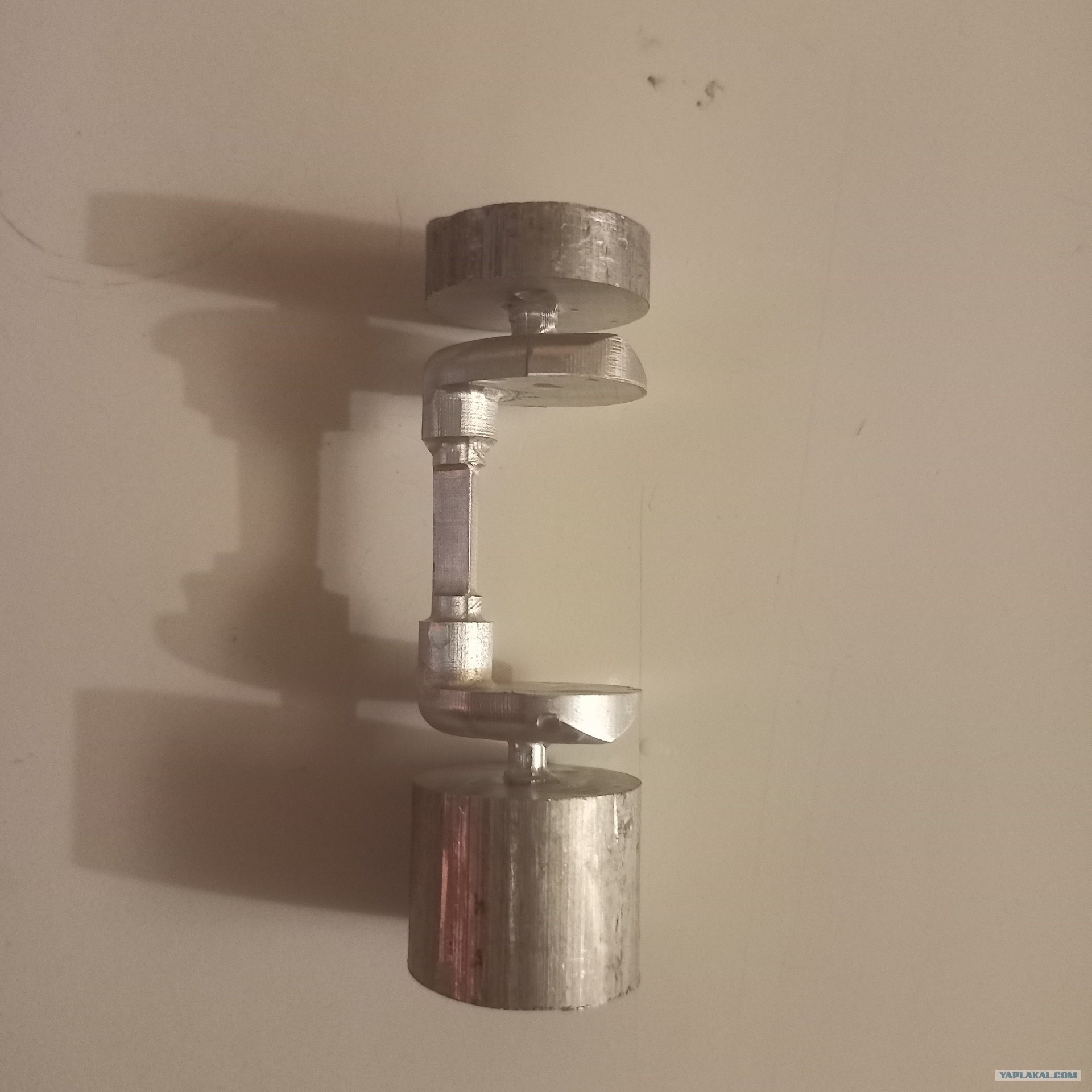

17. Готово, после перемычки срезаем ~~напильником~~ дремелем и чуть полируем

Мой тг канал по фрезеровке https://t.me/cnc_flat

Похожие темы:

Все комментарии:

DenisLYSS 7 июн 2026 в 08:35

Кудрявый • На сайте 15 лет

В чем заключается работа токаря?
- Из большой круглой хуйни делать маленькую круглую хуйню.

Javoc автор 7 июн 2026 в 08:35

Ярила • На сайте 9 лет

Цитата (DenisLYSS @ 7 июн 2026 в 08:35)

В чем заключается работа токаря?
- Из большой круглой хуйни делать маленькую круглую хуйню.

Незнаю, это не токарная обработка, а фрезерная.

aalm 7 июн 2026 в 08:37

Юморист • На сайте 12 лет

Цитата (Javoc @ 7 июн 2026 в 08:12)

Кто угадает для чего они ?

Кривошипошатунный механизм?

Это сообщение отредактировал aalm - 7 июн 2026 в 08:37

CrazyPianist 7 июн 2026 в 08:37

Балагур • На сайте 13 лет

где 4 оси?

Javoc автор 7 июн 2026 в 08:38

Ярила • На сайте 9 лет

Цитата (Круг @ 7 июн 2026 в 08:33)

Очень интересно, но ни хрена не понятно. Может токарям и понятно, но я ничего не понял.

Токарная обработка это когда деталь резцом срезается, а это фрезерная - тут фрезой.

гоша42 7 июн 2026 в 08:40

Юморист • На сайте 13 лет

Материал дюраль как мне кажется. Такую деталь можно и на 3х осевом чпу сделать, ебатни конечно больше но за 4 установки реально, за старания зелень.

Это сообщение отредактировал гоша42 - 7 июн 2026 в 08:45

LFisher 7 июн 2026 в 08:40

Ярила • На сайте 13 лет

Цитата (Круг @ 7 июн 2026 в 08:33)

Очень интересно, но ни хрена не понятно. Может токарям и понятно, но я ничего не понял.

Экой вы гуманитарий. Да ещё токаря от оператора фрезерного станка с ЧПУ не отличаете!

ЗЫ: детальку в окончательный размер делаете или припус какой под окончательную обработку оставляете?

LFisher 7 июн 2026 в 08:40

Ярила • На сайте 13 лет

Цитата (CrazyPianist @ 7 июн 2026 в 08:37)

где 4 оси?

Вращается ещё.
