Ещё фрезеровки на ЧПУ - Большая деталь

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Javoc 19 мая 2026 в 02:43

Ярила • На сайте 9 лет

Сообщений: 1 887

Обратился клиент, изготовить запчасть для грузовика, но модели у него не было, но была сама деталь.

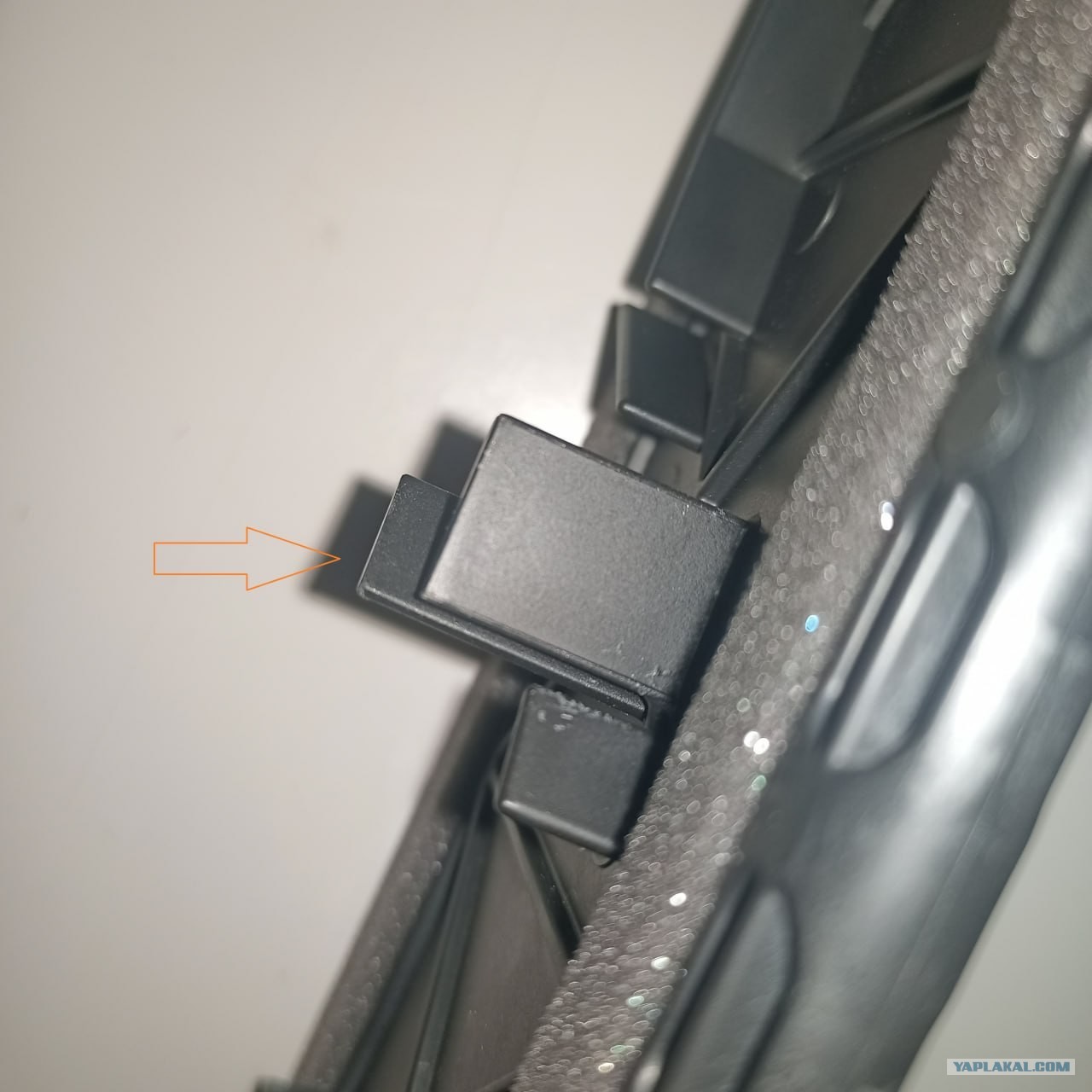

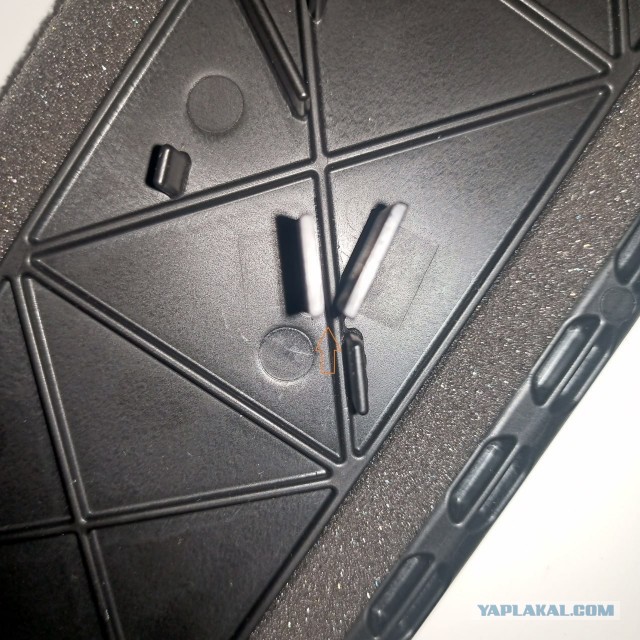

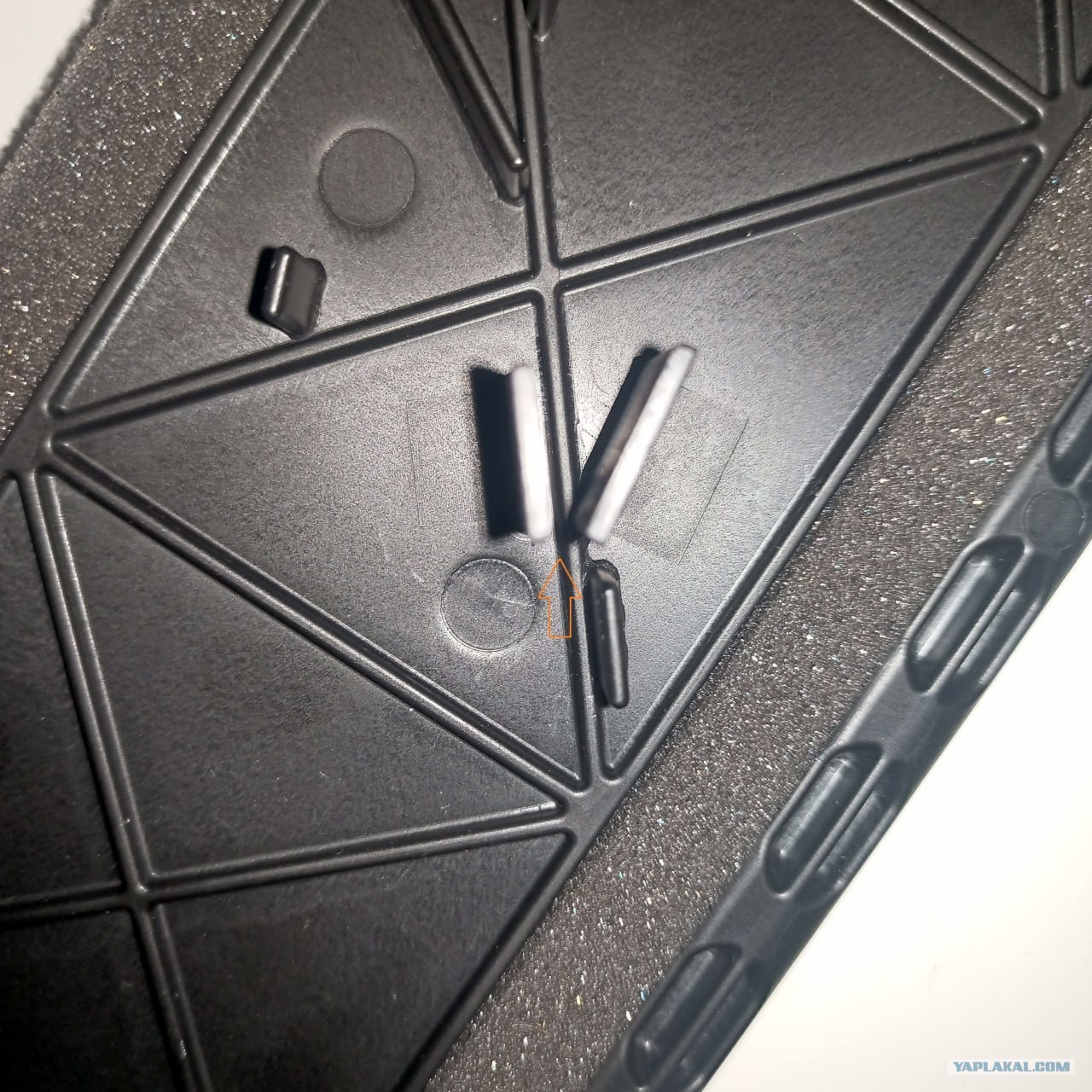

Оригинал и не оригинал из пластика часто ломается, стоит не дорого, но чтобы её поставить надо разбирать грузовик, а это уже дорого. Поэтому нужно изготовить из дюрали.

Будет 44 фото/видео

Тэги: #чпу, #фрезеровка

Yap 19.05.2026 - 14:13

Продам слона • На сайте 21 год

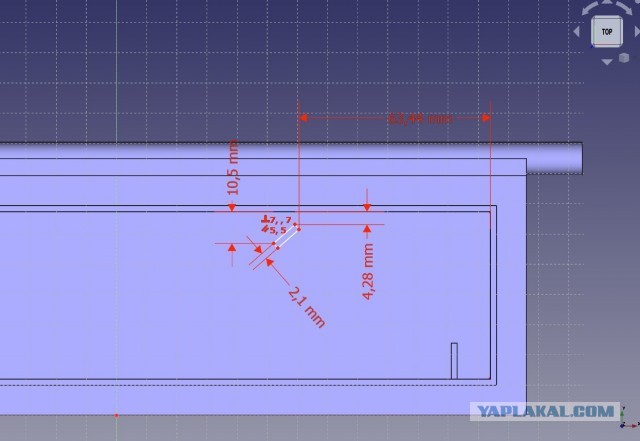

Берём штангенциркуль, запускаем Freecad и реверсинжинирим

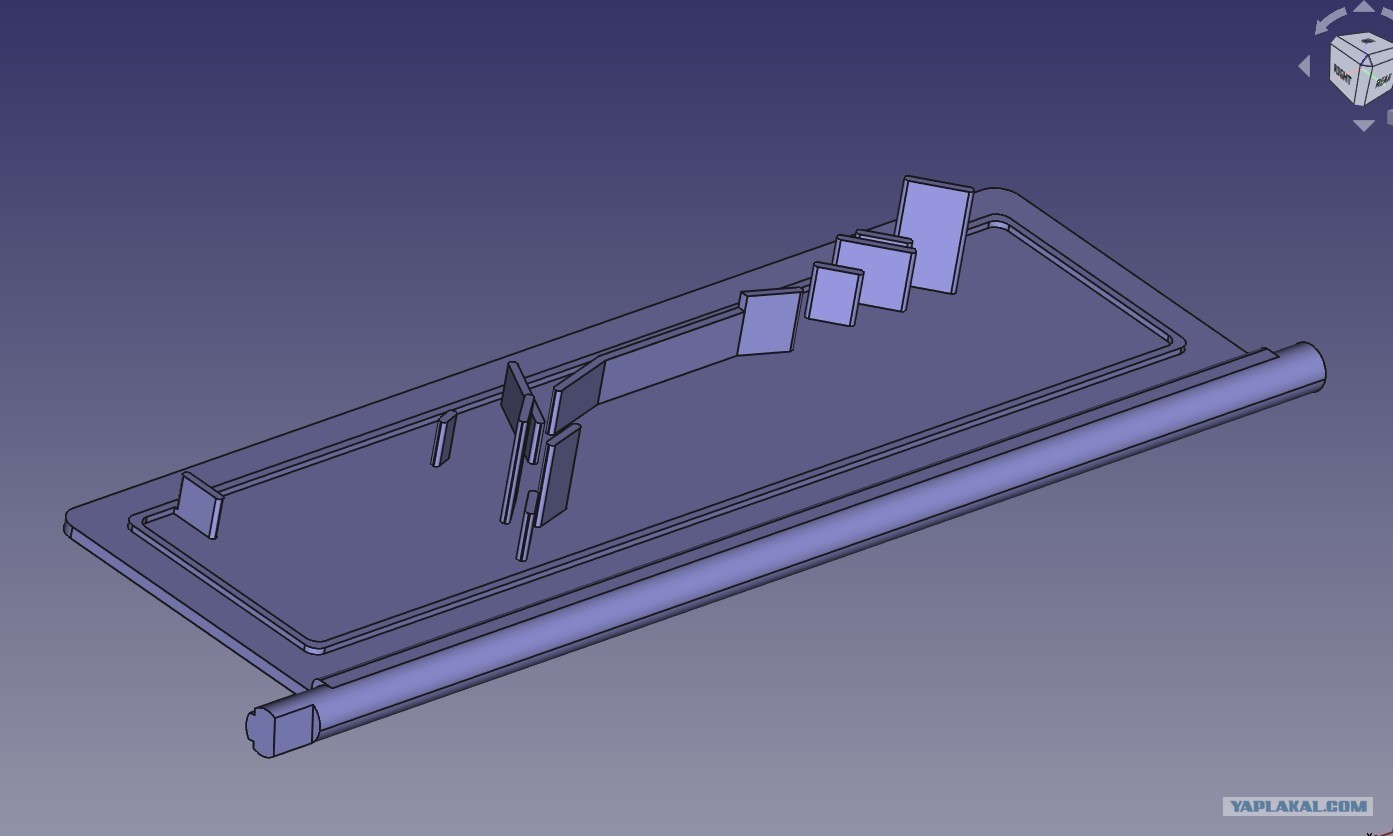

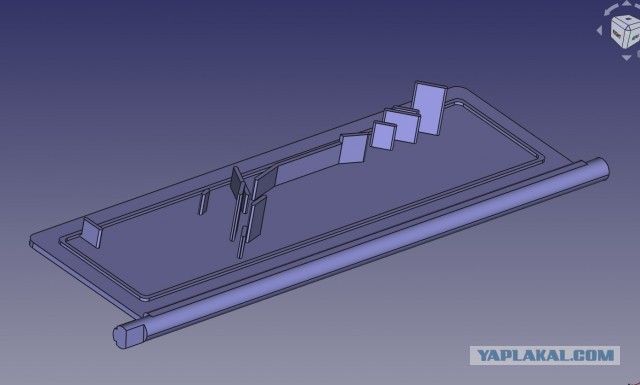

3. Как выглядит вся деталь.

4. Сразу видно что с изготовлением будут сложности - из-за этих высоких, тонких и с небольшими зазорами от других элементов.

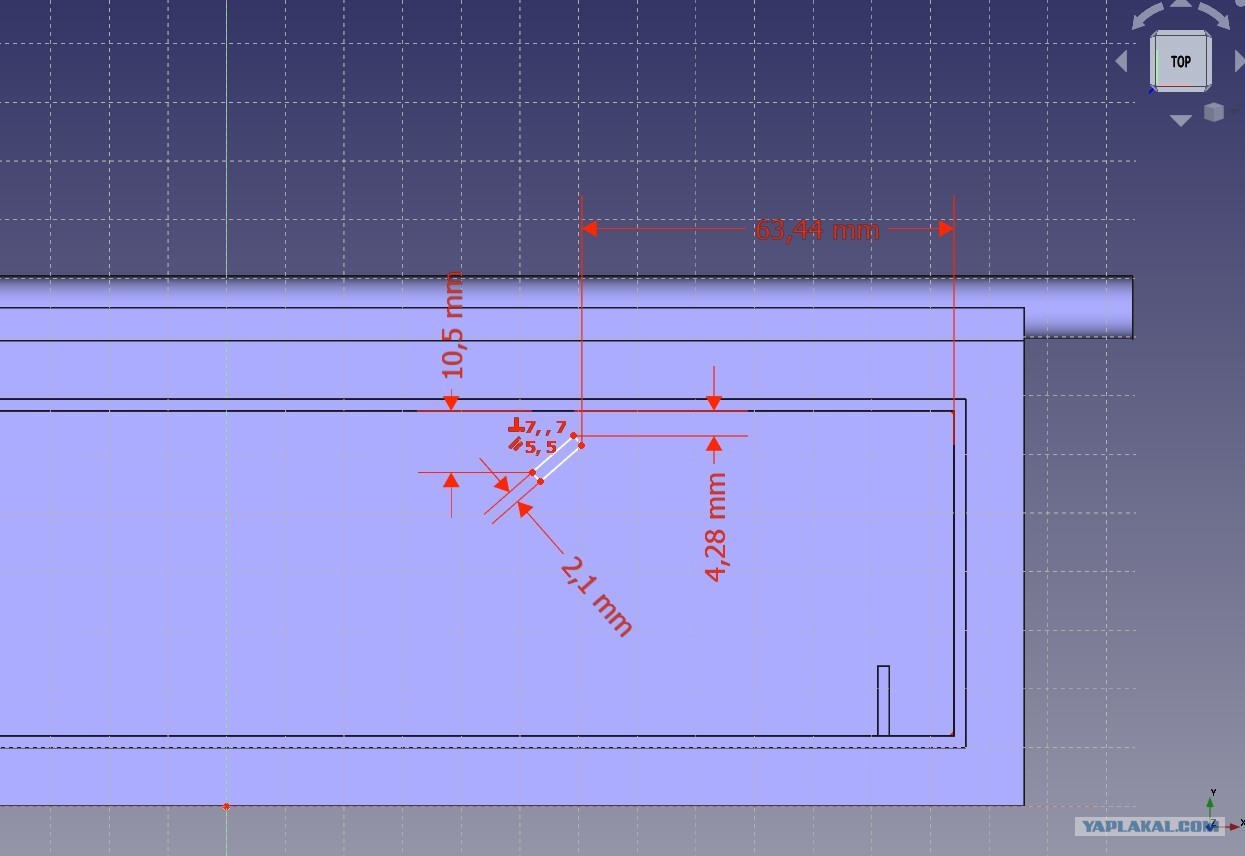

5. На пределе и даже за пределом для доступа тонких фрез 2мм глубина больше 20.
Чуть пришлось модель подкорректировать.

6. Из за длинны детали, в этот раз делаю поверхность по которой выставлять заготовку, по центру, а не с торцов.

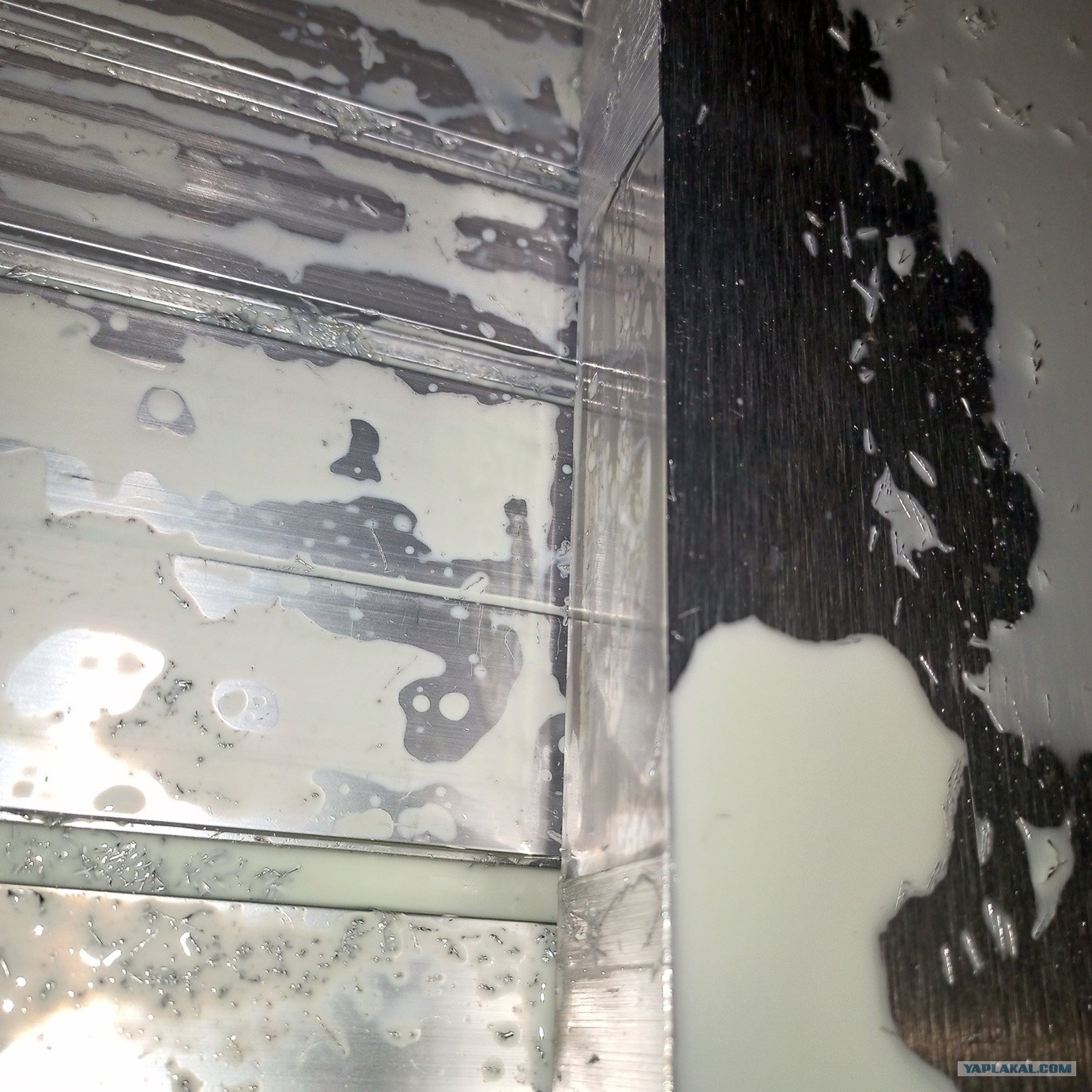

7. Выставляю заготовку

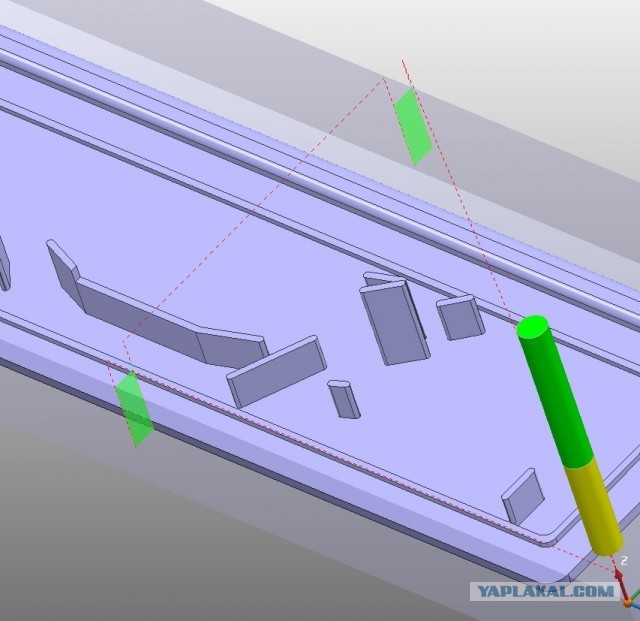

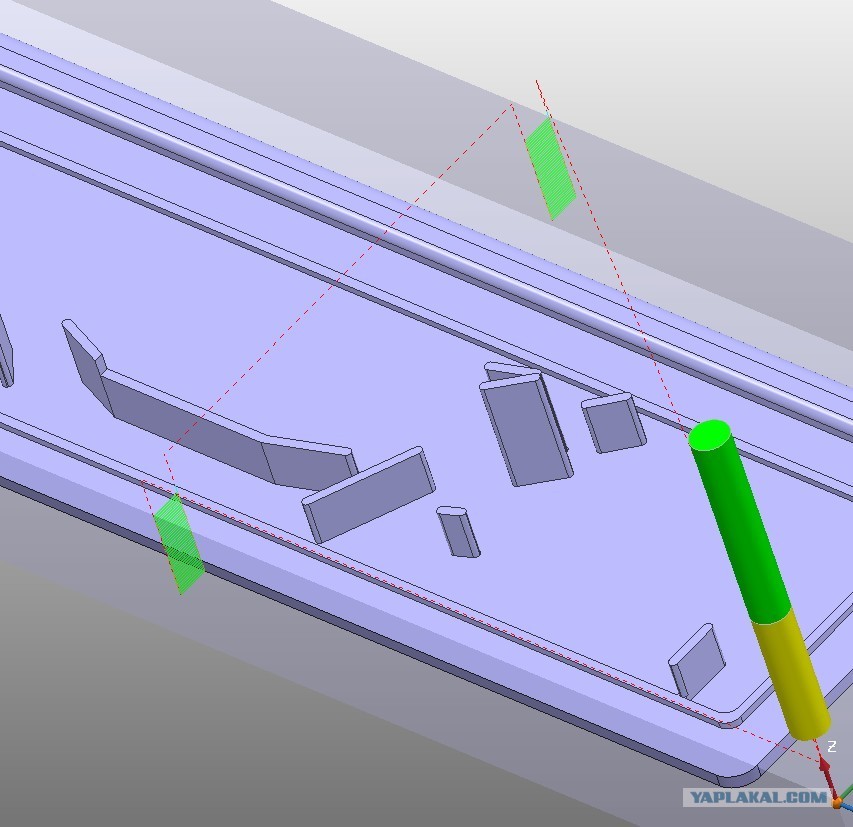

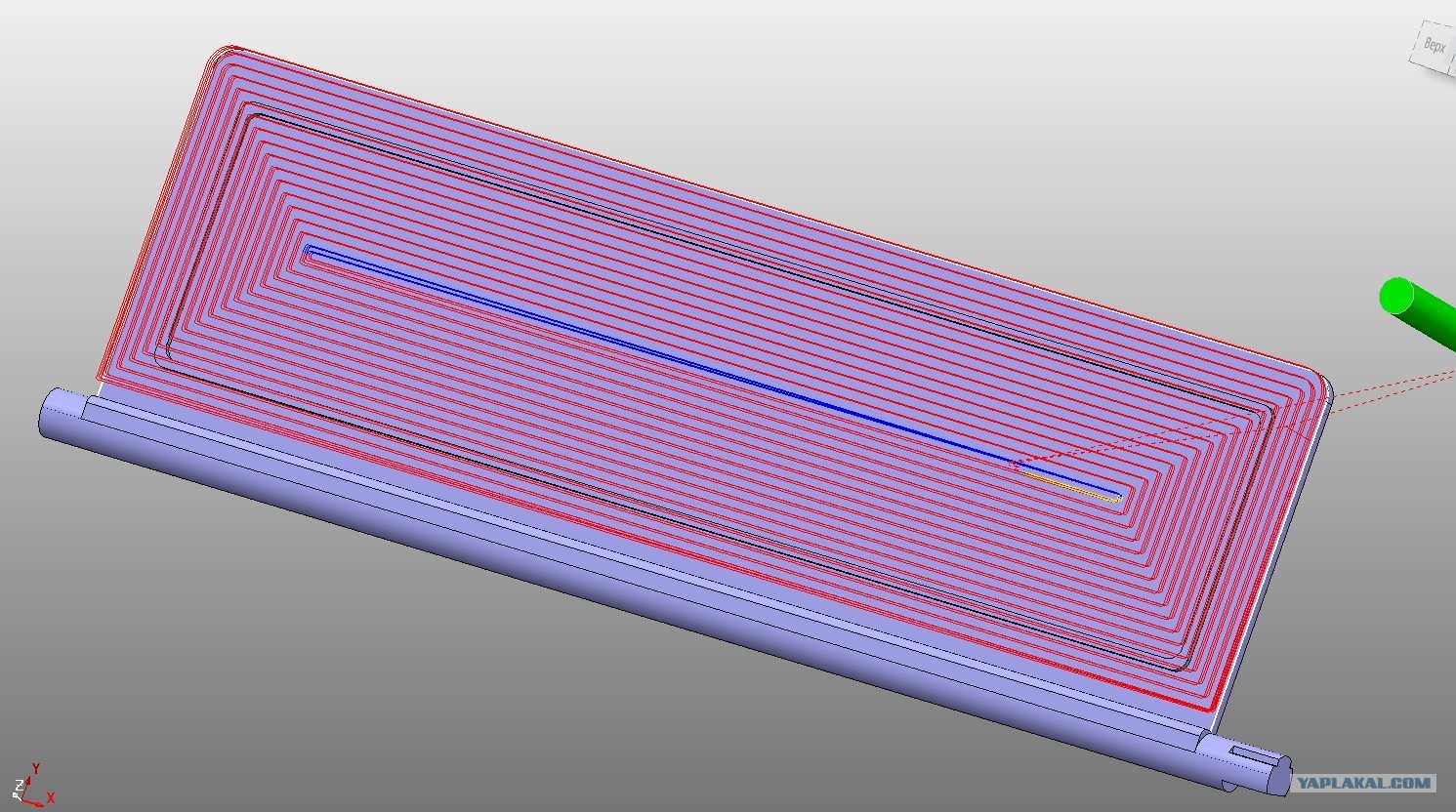

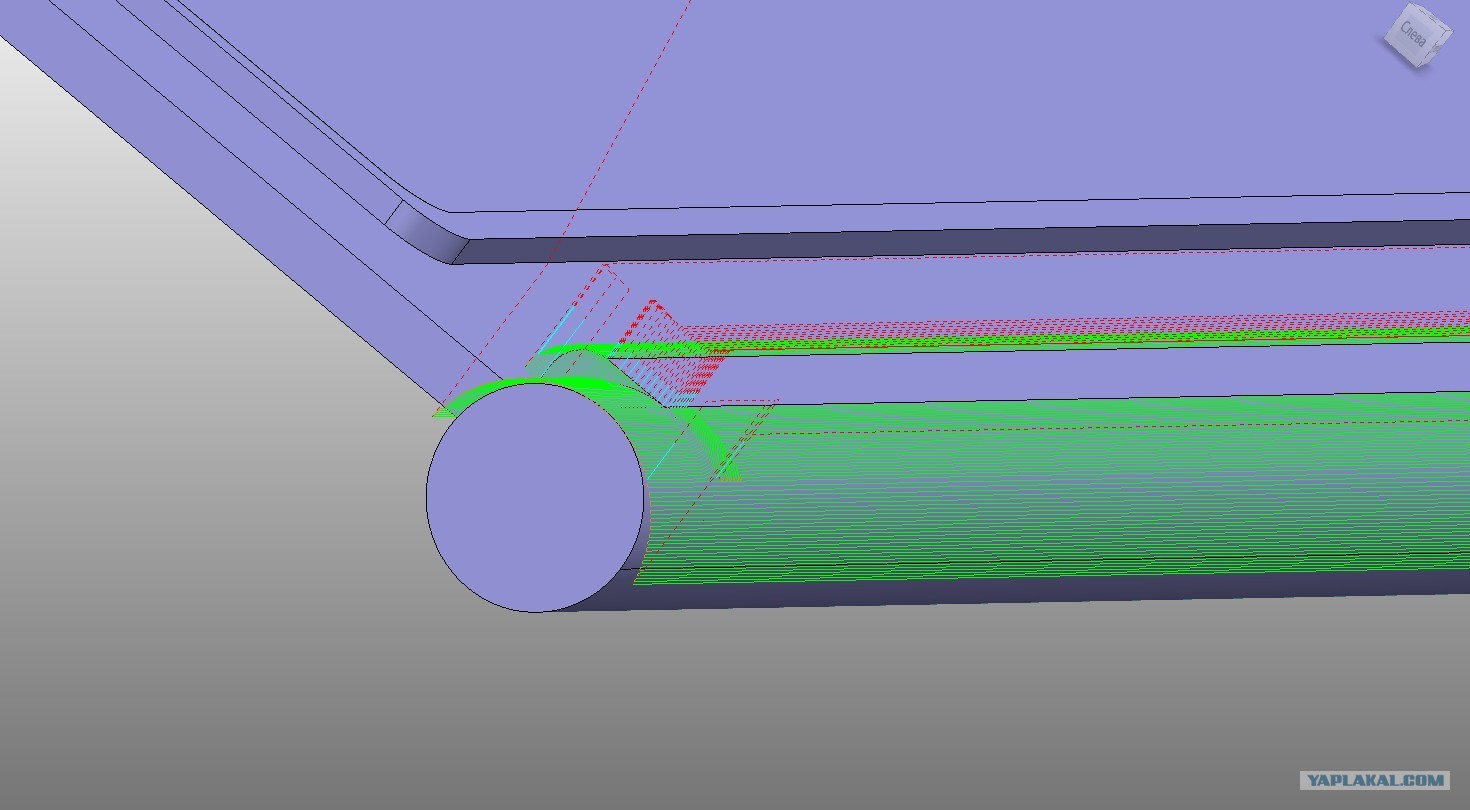

8. Первая траектория, по 1мм снимаем 8мм фрезой, врезаемся по центру и для первого прохода(полным диаметром) снижаем скорость подачи.

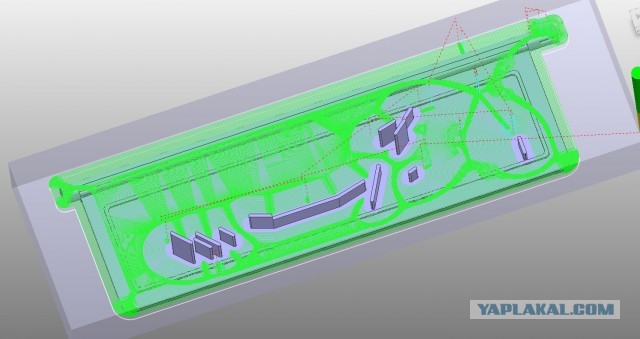

9. Черновая по профилю 5мм фрезой.
Тут небольшой облом произошёл, поставил новую цангу, и из неё вытянуло фрезу, немного зарезы от этого появились там где не надо, но не критично для детали.
Проблема оказывается цангу найти без брака....

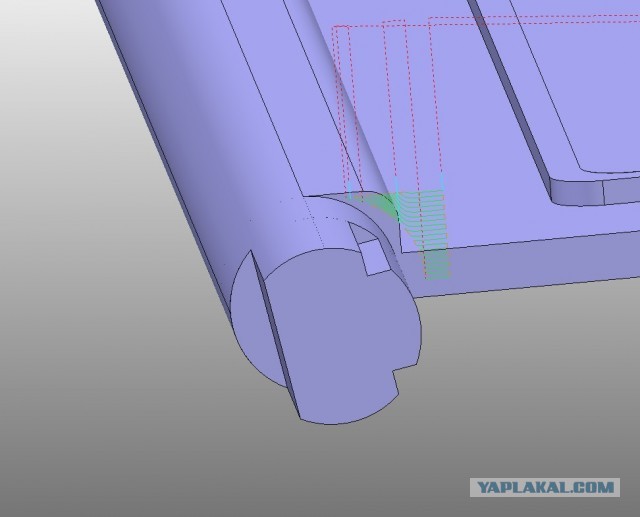

10. Подбираем уголки 3мм фрезой, чтобы для чистовой 2мм было легче там проходить.

11. Чистовая 2мм фрезой

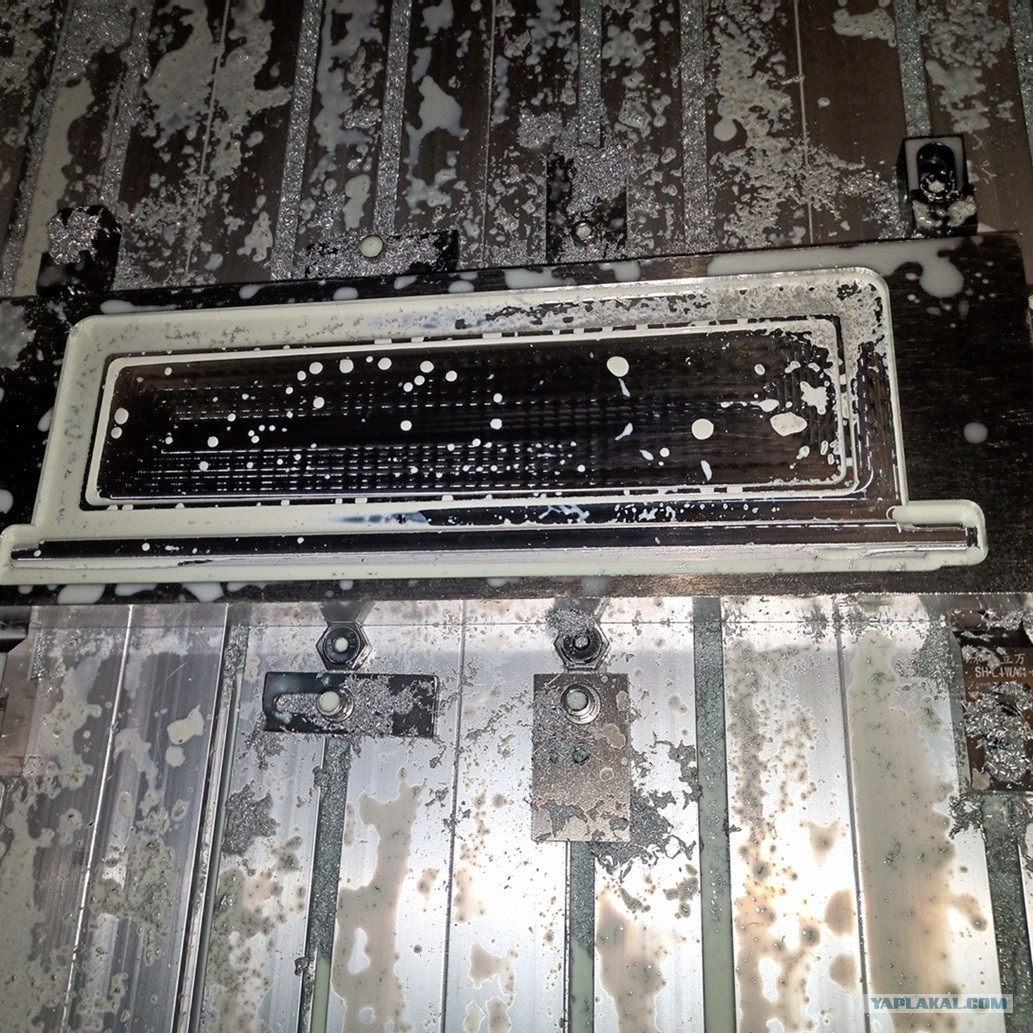

12. Процесс фрезеровки

13. Заготовка почти на всю ширину стола и по длинне, почти на всю деталь.
В центре ещё поджал прижимами, и начал обработку с этой стороны чтобы, после переворота, эти прижимы в центре держали за толстую часть, а не за тонкие стенки.

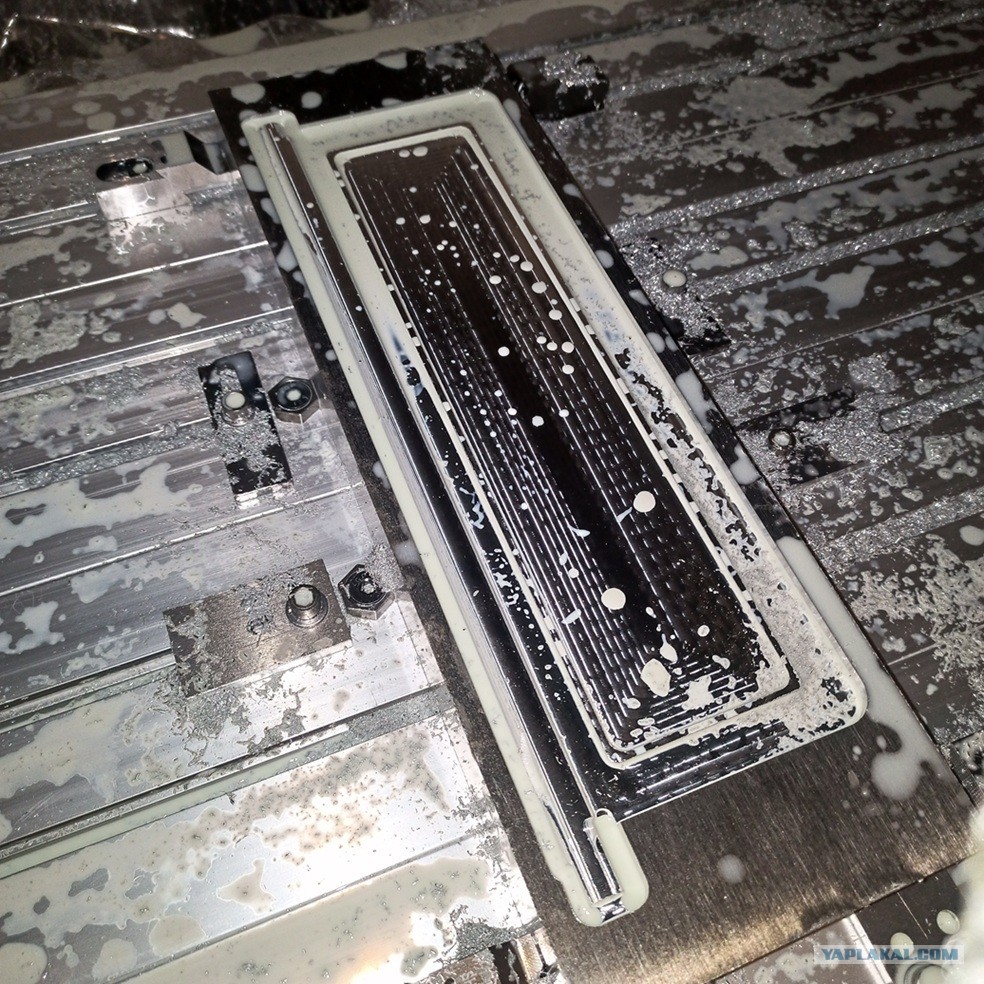

14. Первая сторона готова.

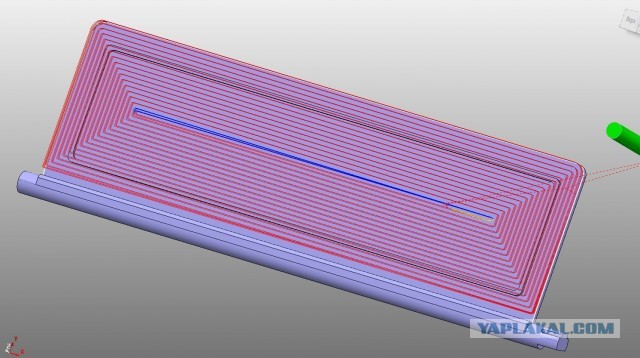

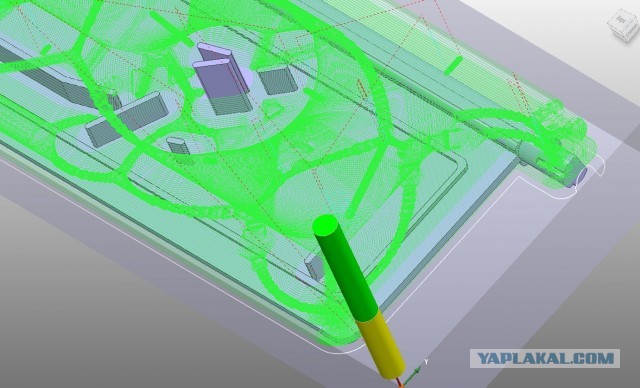

15. Вторая сторона, готовим выборку вортексом.
На этой детали не получилось этот вортекс оптимизировать, вероятно из-за геометрии оптимальный вариант не генерировался.

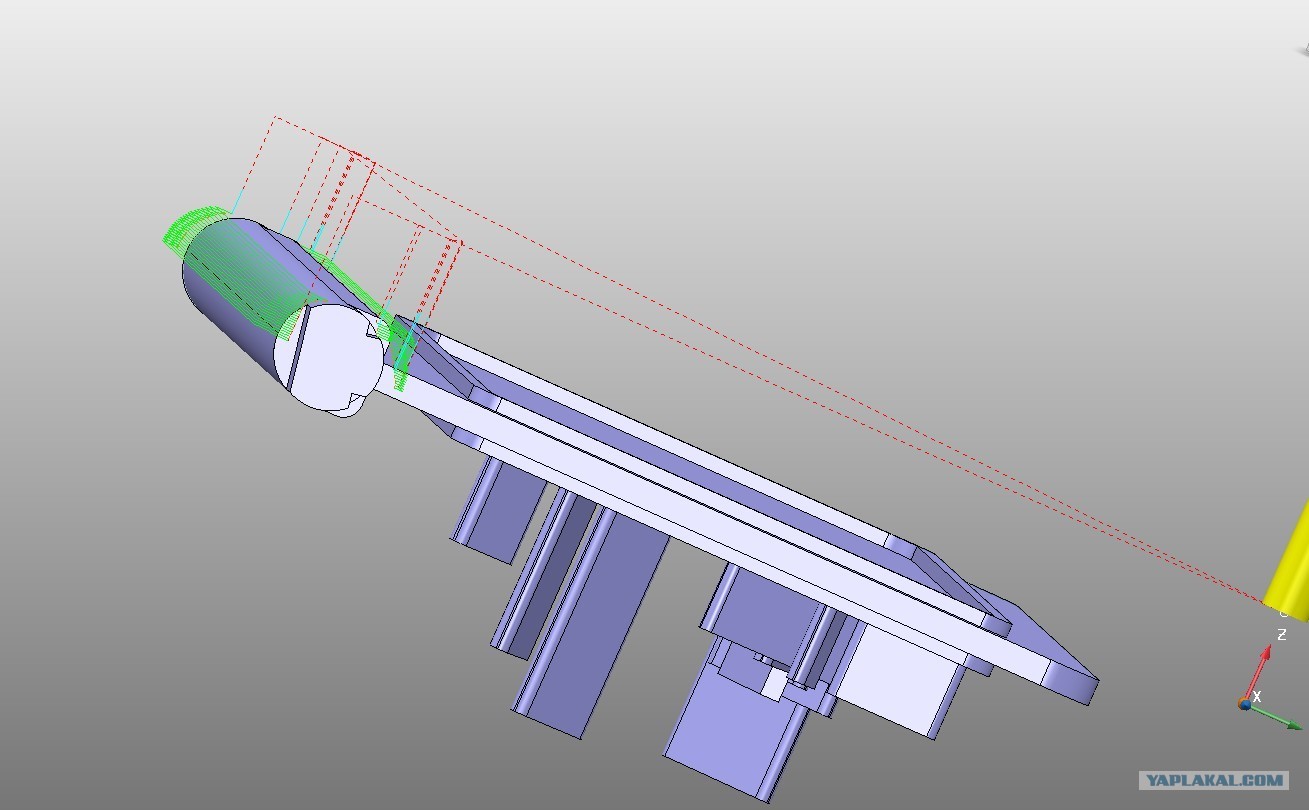

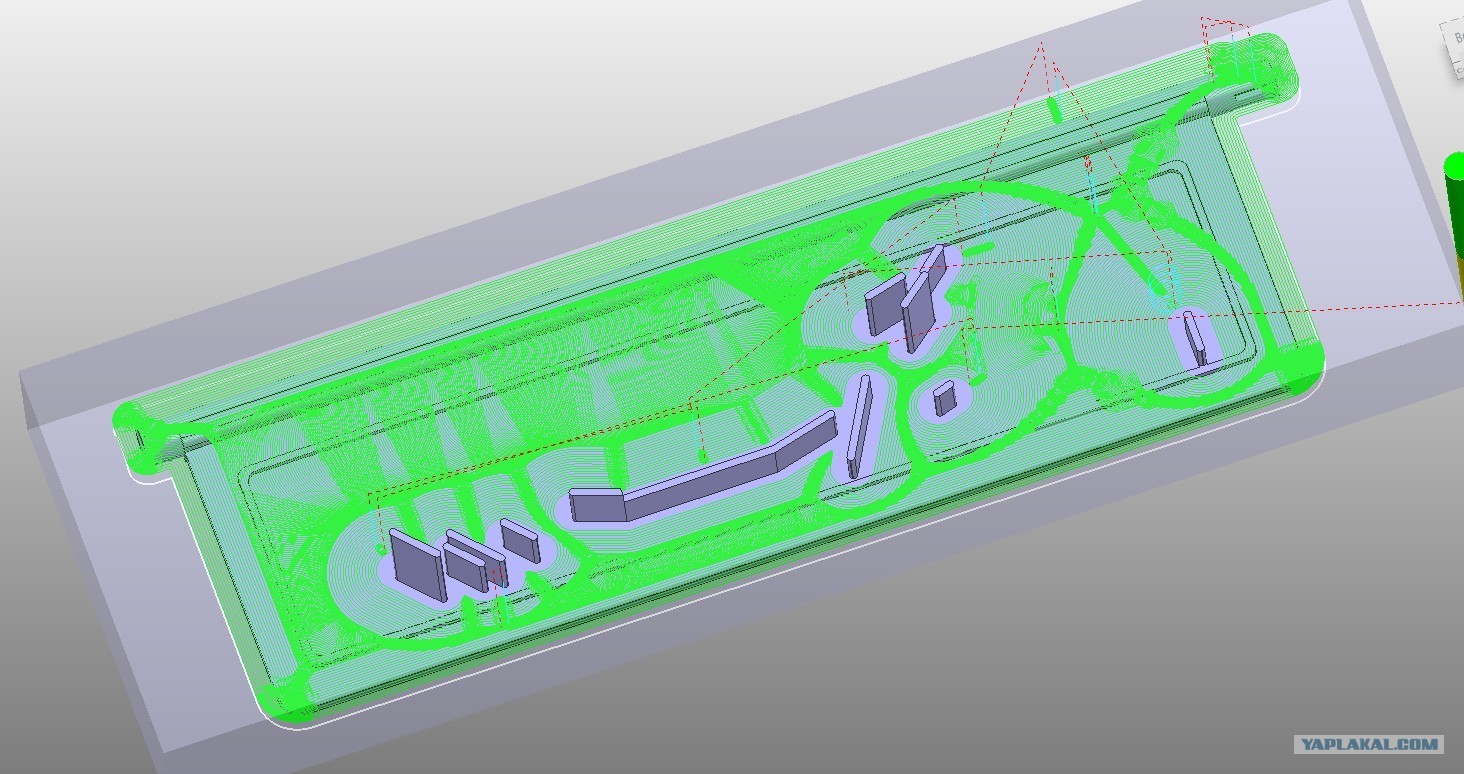

16. Видно что слишком много лишних проходов.

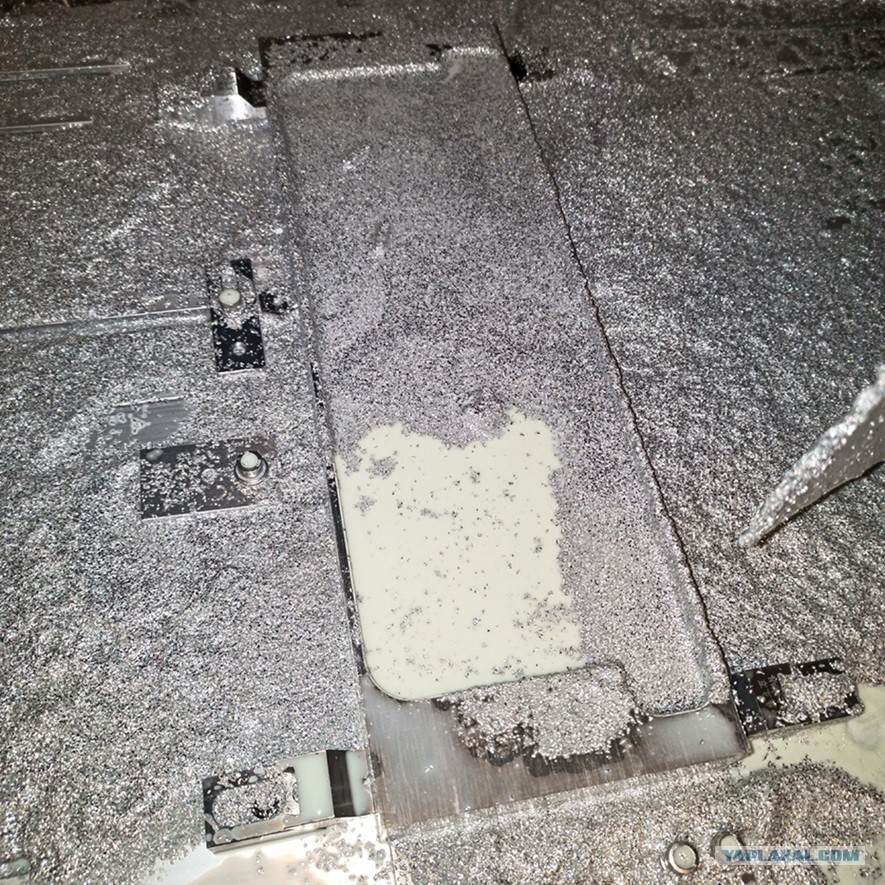

17. Также в заготовке готовим прорези чтобы через них вытекала сож и вымывалась стружка, ато там бассейн образуется - глубина 25мм.

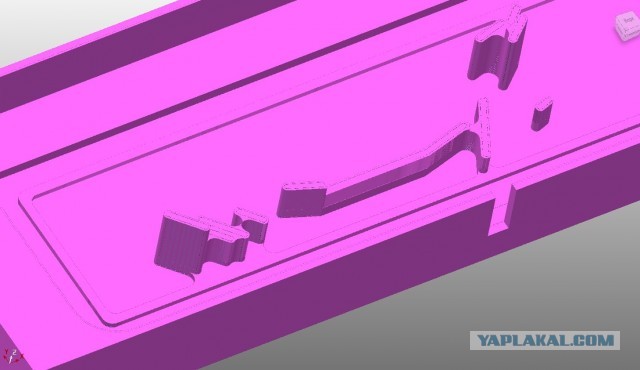

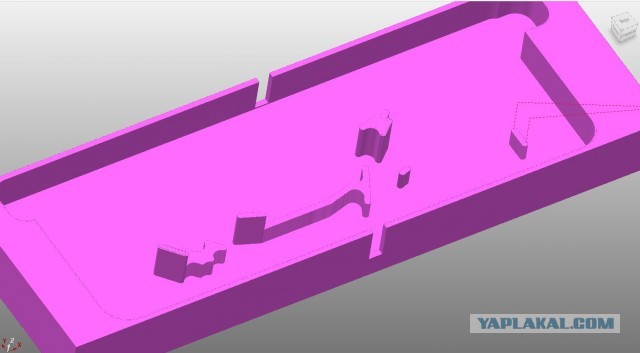

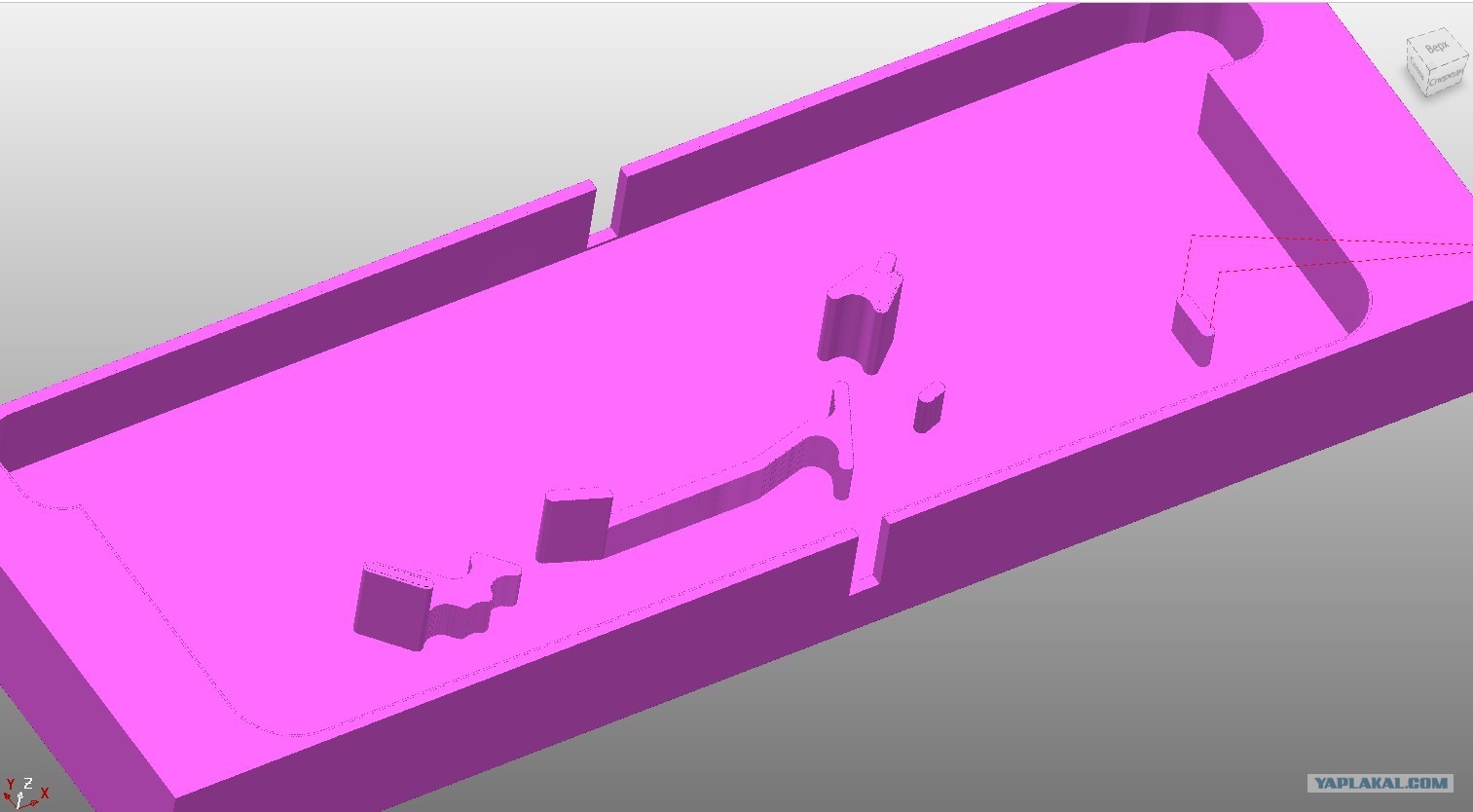

18. Как выглядит модель материала после вортекса и этих сливных отверстий.

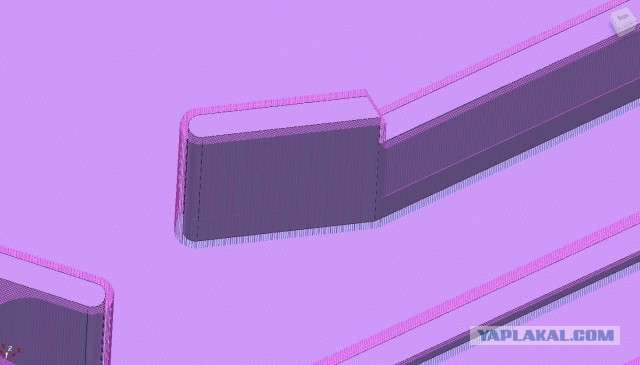

19. После вортекса, эта траектория шла 5 часов, по 10,5мм глубиной и съёмом по 0,7мм. Шпиндель после этого был огненный... Возможно надо было по 0,3мм и за один проход сделать.

20. Также из за того что в этот раз заготовку нашёл прям впритык к размерам детали, образовались эти стенки - которые периодически издавали колоконный звон.

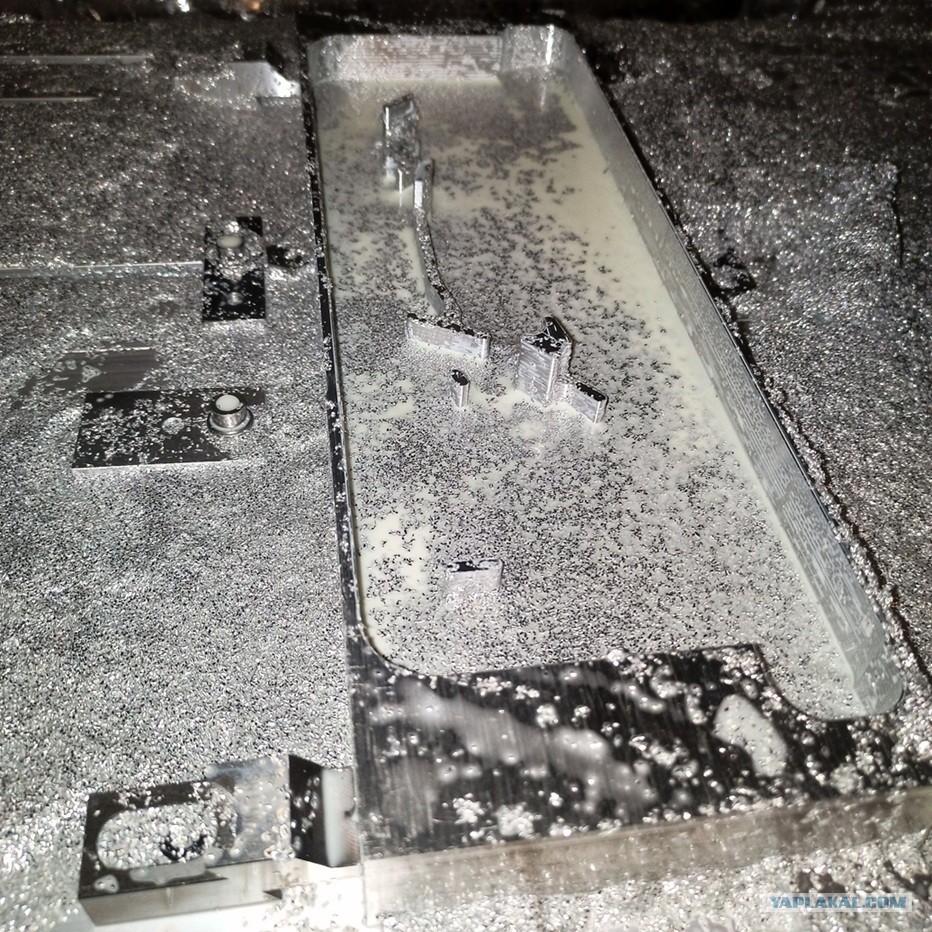

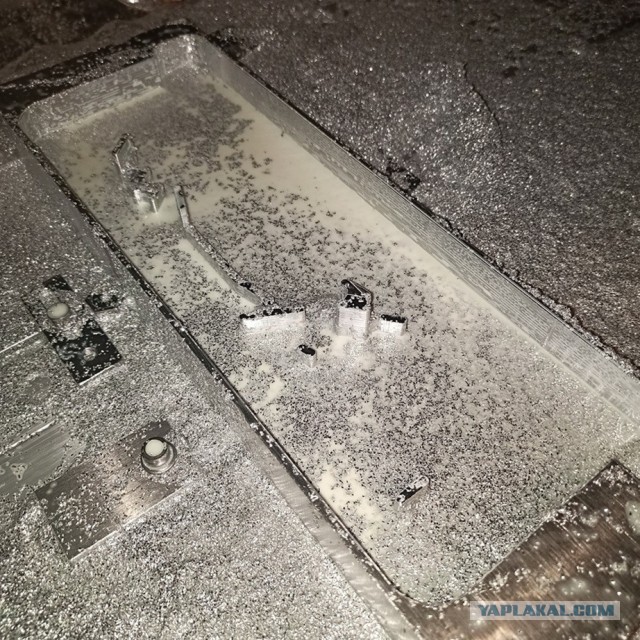

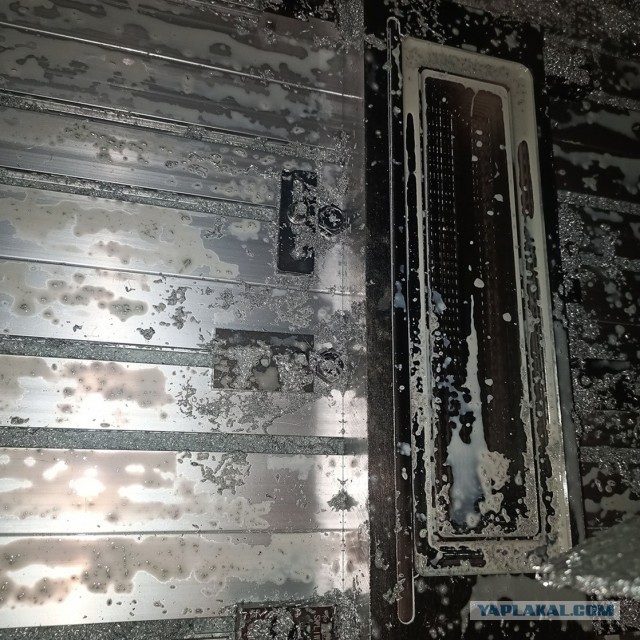

21. После вортекса.

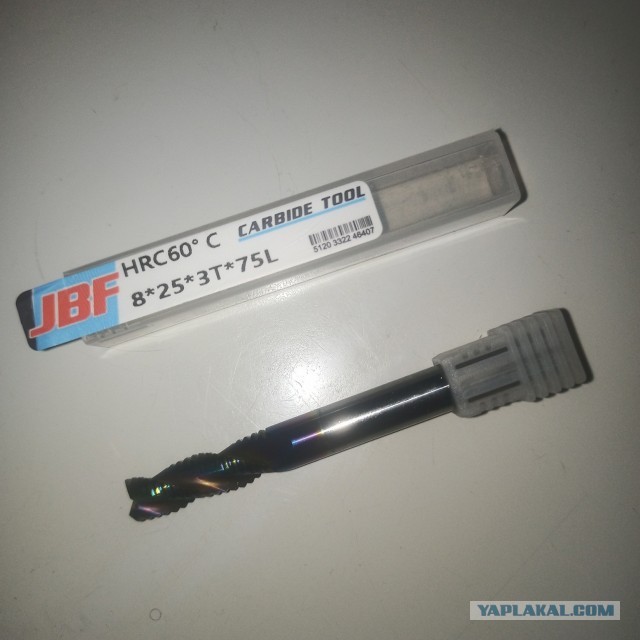

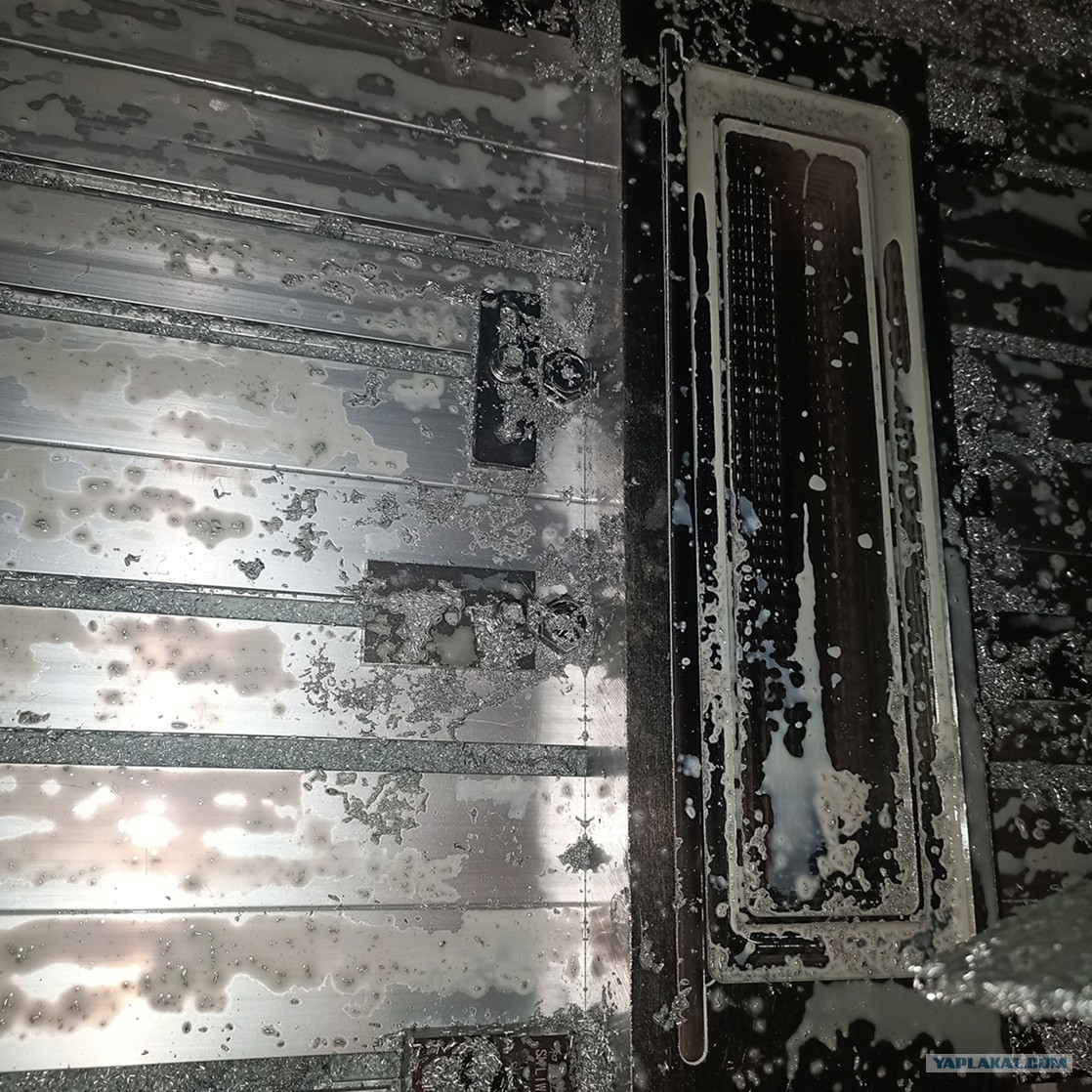

22. Выбирал этой 8x25x75 черновой фрезой.

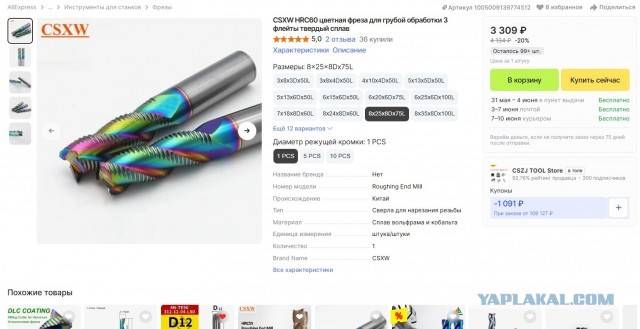

23. Плохие новости - с нового года цены на твердосплавные фрезы выросли в несколько раз. Эту брал до НГ за 1100 - сейчас она уже 3300.
Цены на фрезы больших диаметров и длинной 100мм - лучше даже не смотреть.

24. После дно дорабатываю ещё вортексом 6мм фрезой.

25. Припуск на пинах.
