Как восстановить кнопки панели управления

Последнее время стало мало познавательных постов, меня как читателя это задело и я решился попробовать написать. Будет семь картинок с текстом.

Так получилось, что я уже много лет не занимаюсь профессионально ремонтом промышленного электронного оборудования, но остались знакомые которые периодически обращаются по старой памяти. Периодически я берусь за те задачи, которые требуют в основном только паяльник и цешки.

Речь в этом посте пойдет о способах восстановление кнопок на панелях управления различного промышленного и не очень оборудования. Информации вообще много, опишу основные возможности восстановления работоспособности таких поломок на уровне продвинутых чайников, а потом если будет интерес, опишу все подробнее. Подобных постов я здесь не видел, так что приступим, тем более тема, в связи с прекращении поддержки импортного оборудования как никогда актуальна.

Как правило оборудование, на котором выходят из строя кнопки было поставлено с начала 2000 годов, имеет пленочную (мембранную) клавиатуру и работает по сей день в режиме 24/7. При постоянной эксплуатации неизбежно, что операторы продавливают кнопки. Особенно страдают Пуск , Стоп, Enter, функциональные клавиши переключения режимов или экранов.

Способ 1: -  вынос кнопок за панель. Если не работают только кнопки Старт и(или) Стоп, то это оперативно можно исправить установив и подключив дискретные кнопки на самом щите или пульте управления.
Маленько отдалимся от основной темы и я поясню схему подключения кнопок. Обычно кнопки подключены по схеме матрицы состоящей из строк и столбцов между которыми подключены контакты кнопок. Если одна из кнопок нажимается (замыкается) то она замыкает определенную строку с определённым столбцов в матрице, что выявляется при сканировании строк и столбцов микропроцессором панели. Если одновременно замыкается несколько клавиш это определяется тоже.
Так вот, чтобы определить неработающие кнопки отключаем шлейф клавиатуры, рисуем на листочке несколько линий столбцов и строк, начинаем последовательно прозванивать контакты шлейфа нажимая последовательно все кнопки и рисуя на пересечениях строк/столбцов прозвоненные кнопки и подписывая контакты шлейфа. Как правило, найдя 3-5 кнопок уже понимаешь логику их расположения в матрице и дальнейшая прозвонка идёт проще. Выявив неработающие кнопки просто подпаиваемся проводами к этим контактам на плате и выводим на кнопки на шкаф управления.

Способ 2: - Донорство. Замена всей клавиатуры. Самое ценное в панели- это проект (программа) загруженная в неё. Обычно она защищена от копирования и заменить панель на новую просто так не удастся . Но есть один момент, многие кнопочные панели Delta и многих китайских производителей похожи, и клавиатуры отдельно спокойно продаются на том же алиэкспресс. Бывает даже проще приобрести панель Дельты и переставить внутренности старой в новый корпус.

Способ 3:- Изготовление новой клавиатуры на коленке. Применяется при клинических случаях, когда уже не работают больше двух-трех основных кнопок. Доноров и запчастей при этом не находится.

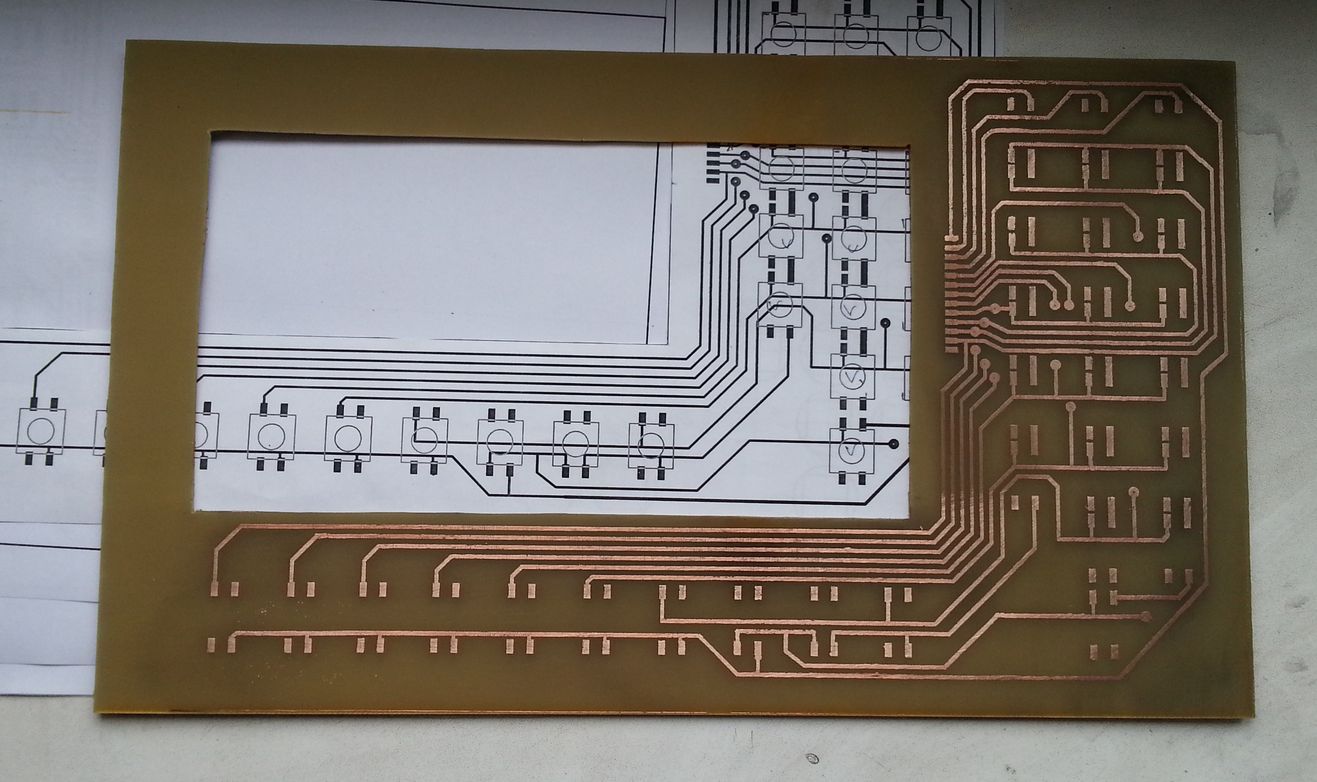

Сначала, так же как и в первом способе разбираем панель и разрисовываем матрицу. Причем здесь не надо сохранять всю фронтальную часть, а можно нагрев феном отлепить от основания всю пленку с кнопками. Видя токопроводящие дорожки на обратной стороне слоеного «пирога» пленочной клавиатуры разрисовать матрицу проще простого. Далее рисуем плату на фольгированном стеклотекстолите, травим или просто используем макетную плату.

Устанавливаем тактовые кнопки, мне почему то понравилось использовать такие:

Собираем схему по разрисованной матрице и одновременно запускаем 3D принтер (спасибо товарищу за доступ) для печати корпуса и самих кнопок. При моделировании корпуса я стараюсь располагать кнопки на тех же местах, на каких они были и в оригинале.
Затем приклеиваем, прикручиваем все вместе. Получается примерно так:

Проверяю работу всех кнопок и отдаю заказчику. На фото еще один пример.

Способ 4: - Заказ новой плёночный клавиатуры. Если честно, ни разу этого не делал. Есть производства которые этим занимаются, есть даже те кто берется делать единичные заказы, но сроки изготовления обычно от месяца и более. Остальные способы занимают от 2-3 часов до недели. Ждать никто не любит и к тому же получить возможность остановки оборудования на долго не реально. И так тянут до последнего, например вводя значение 0.99 вместо 1, так как кнопка «1» не нажимается и ждут когда уже и «.» и «9» перестанут работать тоже.

Надеюсь эта информация поможет кому восстановить оборудование или даст идею на основе этого.
При наличии интереса могу описать способ 3 подробнее, с видео рисования печатной платы и этапов изготовления корпуса на 3D принтере.

Это даже не рукожопство. Для меня это фантастика.

Это сообщение отредактировал direhtor - 3.03.2023 - 12:59

Вариант 4: заказать на том же алике печать мембранных кнопок по своему проекту. Есть продавцы, которые делают мембраны по заказу, с тебя только дизайн

Размещено через приложение ЯПлакалъ

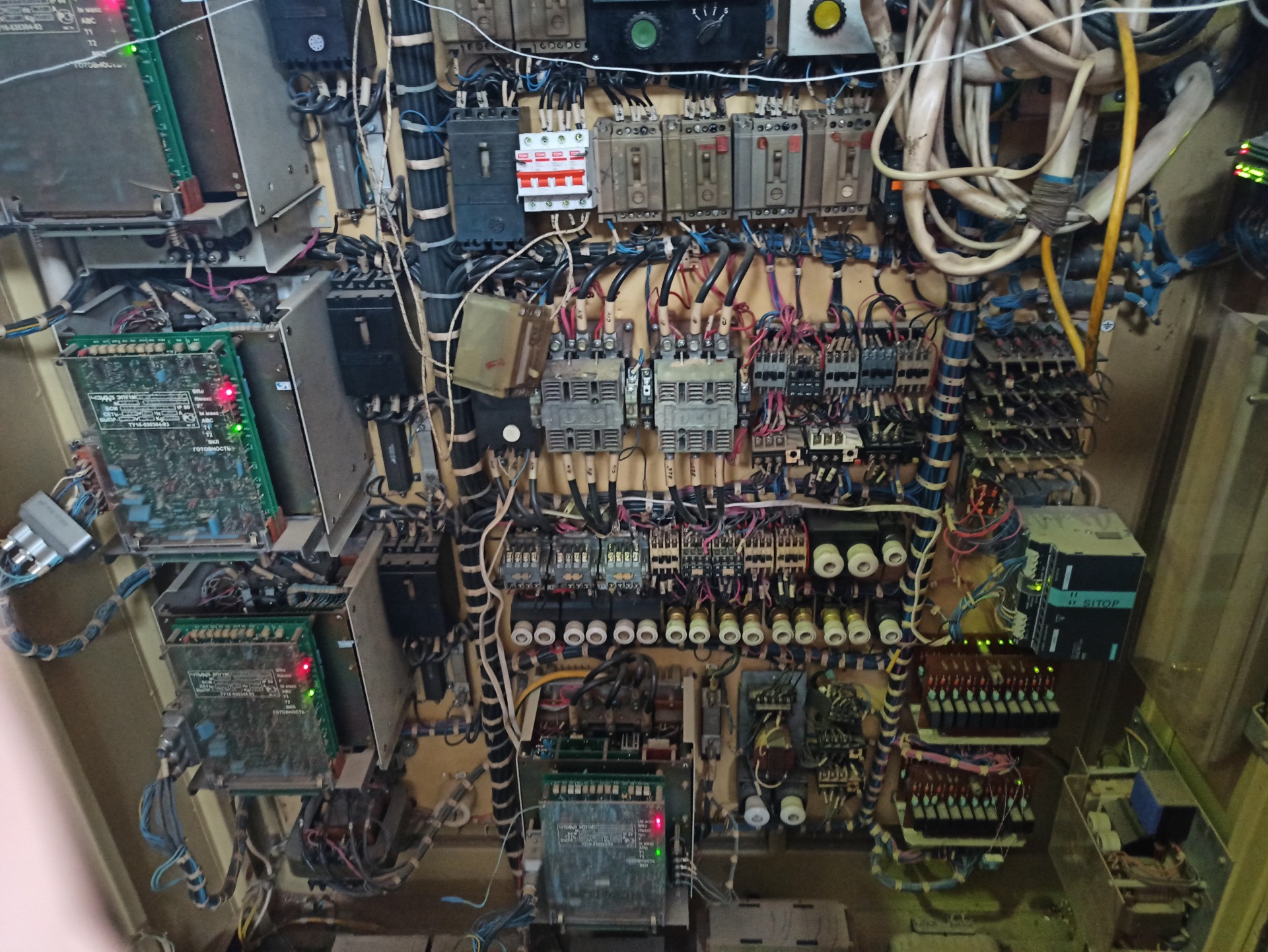

Оооо, коллега, сам тем же до сих пор маюсь, на фото не я так сопли вешал, местные электрики. Я электронник
