Рассказываю про конструкцию конденсаторов КБГ-И


Страницы: (6) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

prymandarin	15.03.2025 - 15:39 [ показать ]
Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	191 Всем привет мои уважаемые читатели. Сегодня мы продолжаем с вами знакомиться с конструкцией советских радиодеталей и сегодня у нас на обзоре конденсаторы КБГ-И, оба эти конденсатора номиналом 0,01 мкФ и рассчитаны до 600В. Тэги: #электроника, #конденсатор, #радиодетали, #схемотехника, #кбг-и, #советские радиодетали
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

prymandarin	15.03.2025 - 15:39 [ показать ]
Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Маркировка данных конденсаторов расшифровывается следующим образом: К - конденсатор, Б - бумажный, Г - герметизированный. Буква после дефиса, обозначает конструктивное исполнение данного конденсатора, в данном случае И - обозначает что конденсатор выполнен в цилиндрическом керамическом корпусе.
	[^]

prymandarin	15.03.2025 - 15:39 [ показать ]

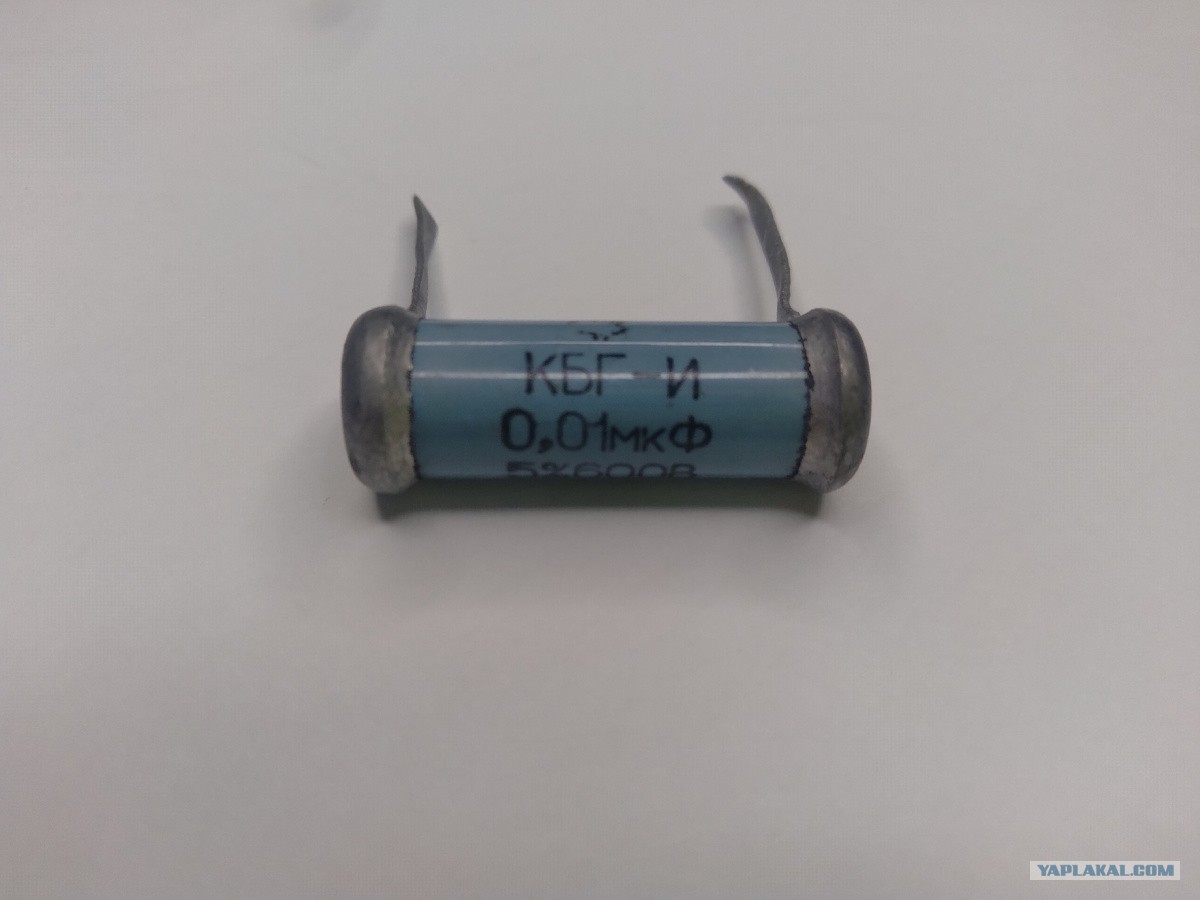

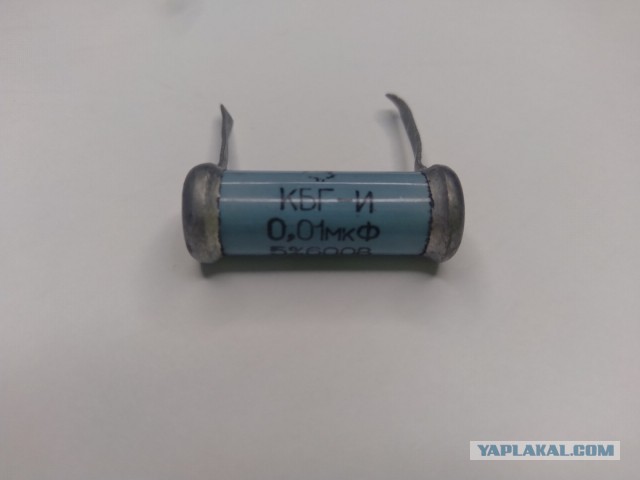

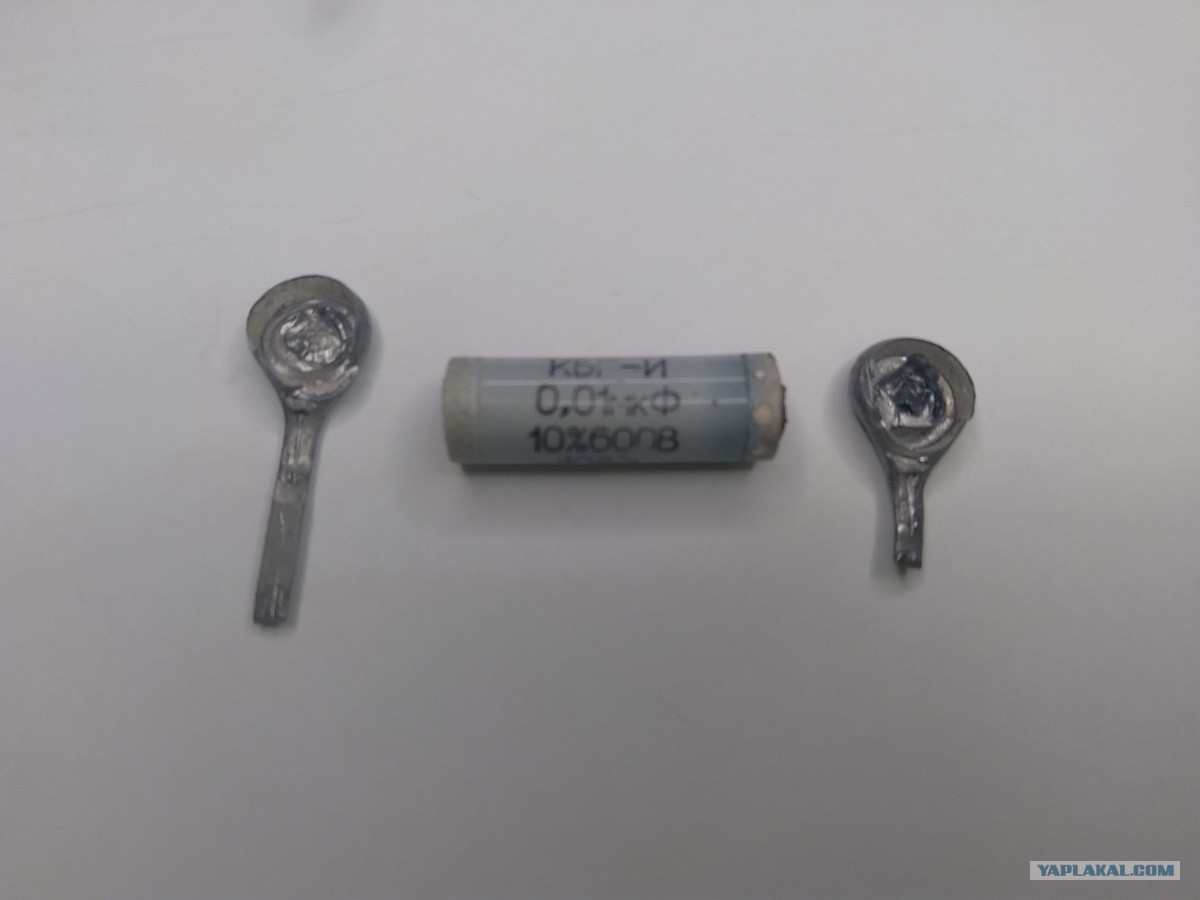

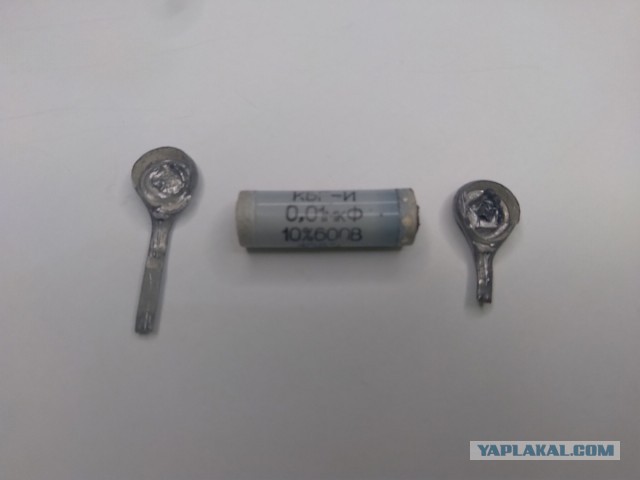

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Внешне конструкция конденсатора представляет из себя керамический цилиндр по бокам которого имеются выводы. Корпус окрашивается в голубой цвет, как видите на фото у двух конденсаторов цвет цилиндра отличается, возможно это произошло от нагрева в процессе эксплуатации или же из за воздействия ультрафиолетового излучения. Выводы выполнены в виде колпачков. Колпачки выполнены из латуни и далее залужены.
	[^]

prymandarin	15.03.2025 - 15:40 [ показать ]

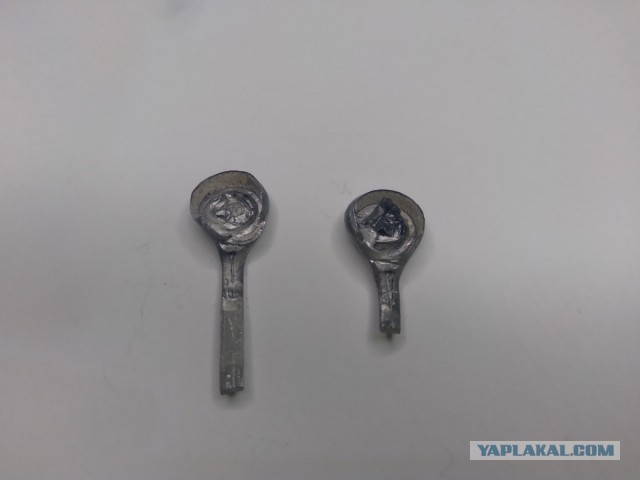

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Выводы КГБ-И залужены
	[^]

prymandarin	15.03.2025 - 15:40 [ показать ]

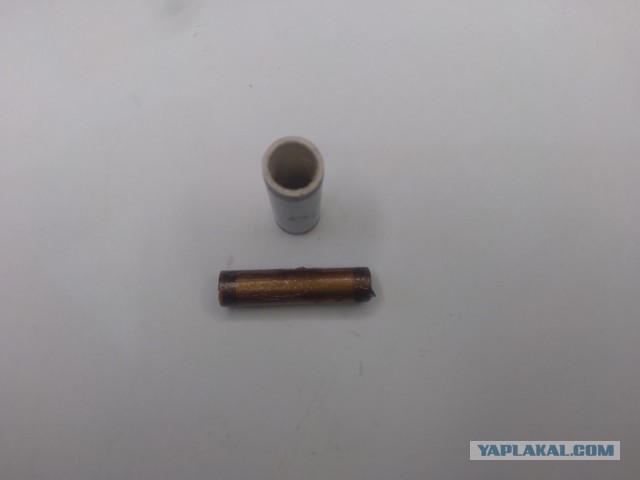

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Перейдем далее непосредственно к смой рабочей части конденсатора КГБ-И. Она представляет собой две ленты, выполненные из алюминиевой фольги, разделенные между собой прокладкой из конденсаторной бумаги. Далее вся эта конструкция скручивается в трубку и помещается в керамический корпус.
	[^]

prymandarin	15.03.2025 - 15:40 [ показать ]
Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Все свободно пространство внутри конденсатора заполнено маслом. В моем случае масло имело неприятный жженый запах, как у отработки. Вообще при разборе советских радиодеталей нужно быть аккуратным, вместо масла в них могут оказаться кислоты или ядовитые вещества.
	[^]

prymandarin	15.03.2025 - 15:41 [ показать ]

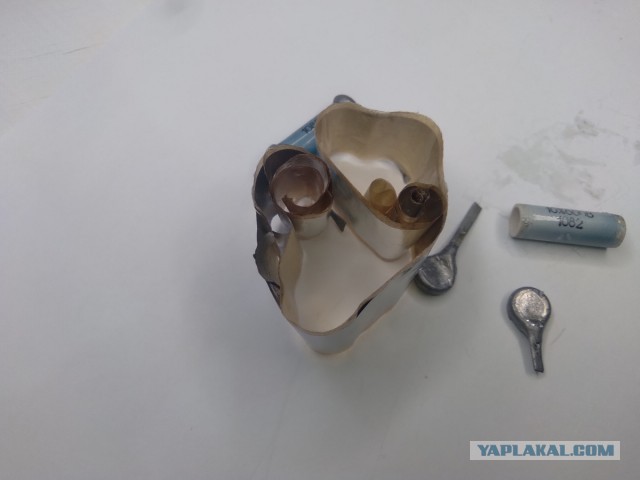

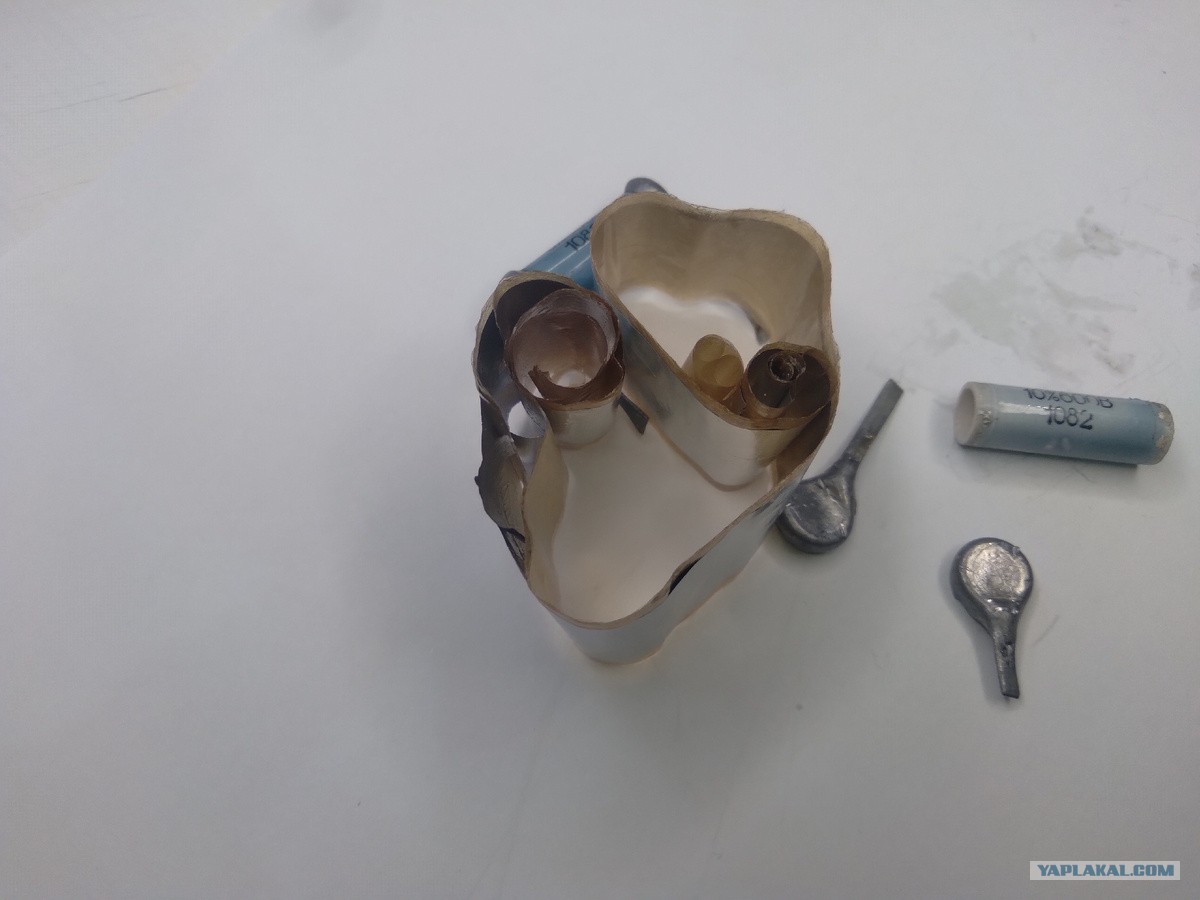

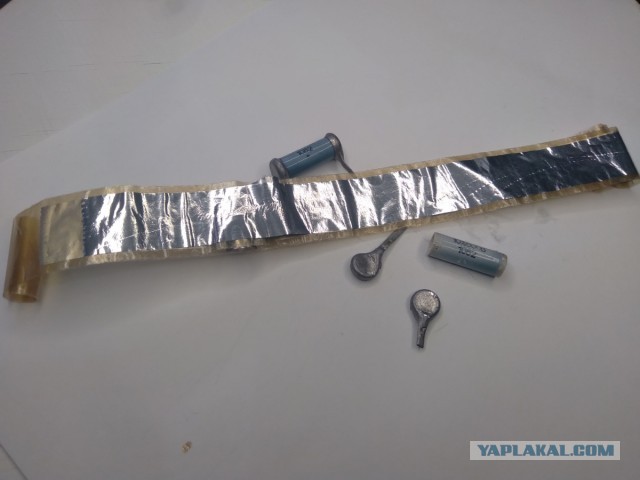

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Аккуратно разворачивает трубочку обкладок конденсатора. Если данные обкладки не придерживать руками, они спешат вернуться в форму трубочки.
	[^]

prymandarin	15.03.2025 - 15:41 [ показать ]

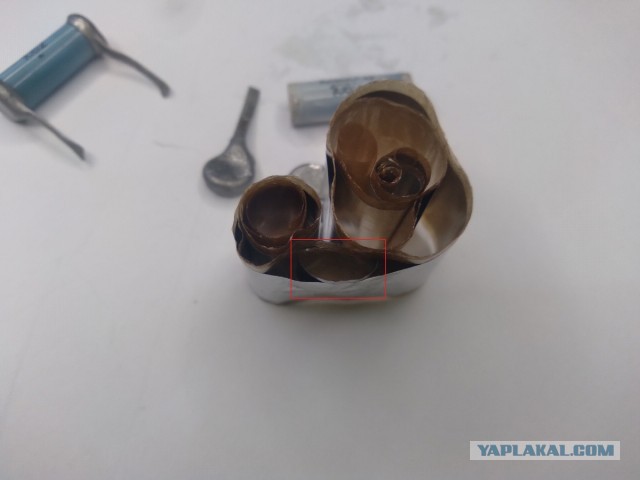

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Обратите внимание на фотографии ниже на место, которое я отметил красным прямоугольником. Этот полуцилиндр из фольги это место контакта одной из обкладок данного конденсатора с колпачками на выводах данного конденсатора.
	[^]

prymandarin	15.03.2025 - 15:41 [ показать ]

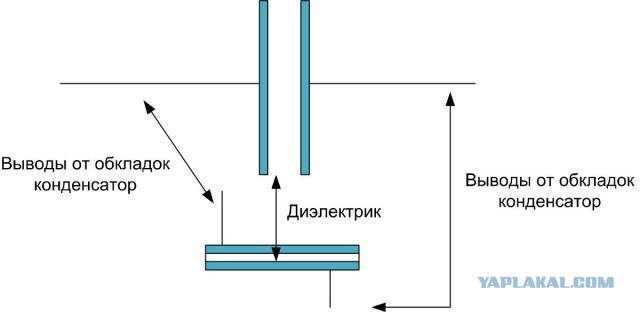

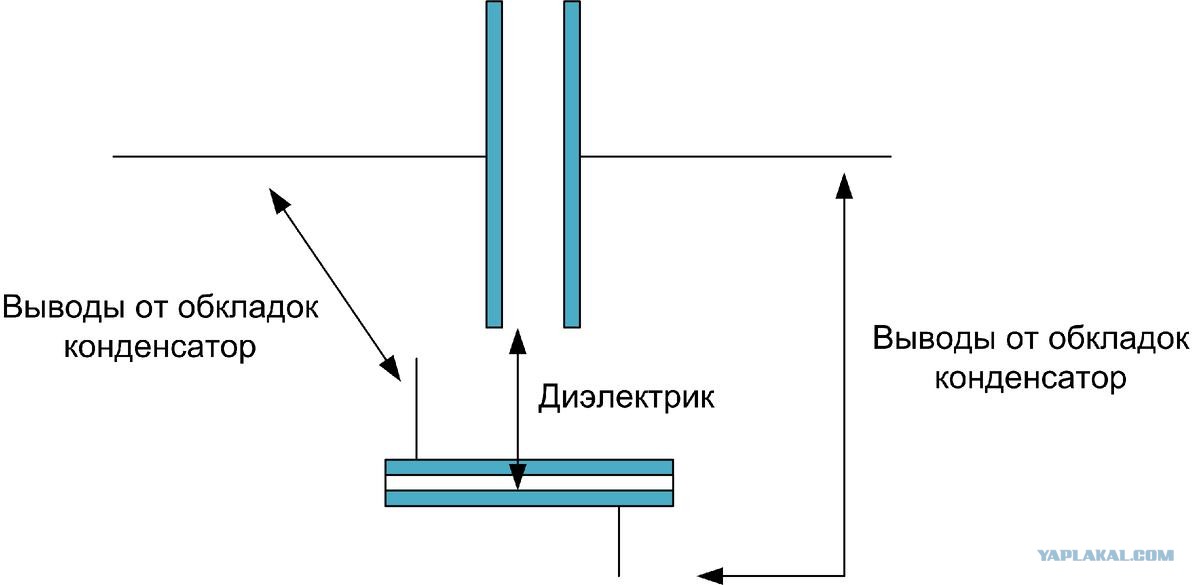

Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	Конструкция данного конденсатора представлена на рисунке ниже. В качестве обкладок конденсатора у нас выступает алюминиевая фольга. В качестве диэлектрика выступает конденсаторная бумага. Две полоски алюминиевой фольги (обкладки), разделены между собой диэлектриком (конденсаторной бумагой). К каждой из полосок алюминиевой фольги прикреплены выводы из такой же фольги, который далее соединяются с латунными лужеными внешними выводами конденсатора. Весь этот пирог из обкладок и диэлектрика скручивается в трубочку для получения компактной конструкции и пакуется в прочный герметичный керамический корпус конденсатора.
	[^]

09.03.2025 149

Как быть, если электроника приказала долго жить?

18.02.2025 44

Магнитофон Электроника 302

14.04.2024 161

Где купить советские радиолампы и антикварные реле? Магазин «Радиотовары» в Саратове, который можно посещать как музей

22.04.2023 269

Как восстановить кнопки панели управления

03.03.2023 68

Первые отечественные мультиплексоры начинают выпускать в технополисе "Москва"⁠⁠

21.02.2023 80

Ниочемушкин

15.03.2025 - 15:41 [ показать ]

-120

prymandarin	15.03.2025 - 15:42 [ показать ] 18
Статус: Offline Шутник Регистрация: 21.12.24 Сообщений: 61	На сегодня это все, что я хотел вам рассказать про данные чудесные конденсаторы, надеюсь вам было интересно меня читать. Бонусом данный обзор в формате видео:
	[^]

RA2FDR

15.03.2025 - 15:43

Статус: Offline

Ярила

Регистрация: 14.10.14
Сообщений: 9606

Цитата (prymandarin @ 15.03.2025 - 14:39)

Рассказываю про конструкцию конденсаторов КБГ-И

А про конденсатор "ириска" будет?
Мне интересно, как ты его попытаешься разобрать

[^]

Taicho	15.03.2025 - 15:45 [ показать ] 37
Статус: Offline Ярила Регистрация: 2.03.10 Сообщений: 2829	С хабра выпиздовали тебя с твоими разборами?
	[^]

antifog	15.03.2025 - 15:47 [ показать ] 26
Статус: Offline Юморист Регистрация: 10.03.21 Сообщений: 443	Пашкет в радиоэлектронику ударился? электрогитару разобрал?
	[^]

Aiwa77	15.03.2025 - 15:50 [ показать ] 3
Статус: Online Ярила Регистрация: 20.11.23 Сообщений: 1570	Разновидностей конденсаторов много , но кому они тут нужны ? Есть профильные форумы , там и обучай новеньких . Или на рутуб иди.
	[^]

Бокин

15.03.2025 - 15:50

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5804

Цитата

надеюсь вам было интересно меня читать.

Неинтересно.
Для радиолюбителей абсолютно бесполезная информация. Для нерадиолюбителей тоже вряд-ли представляет ценность.
Такие конденсаторы разве что на свалке найти можно. т.к. абсолютно никакой ценности не представляют.
Разброс емкости огромный - до 80%, так что всё, что нашел в загашниках старого цеха смёл в мусор без сожаления.

[^]

tcp1	15.03.2025 - 15:50 [ показать ] 51
Статус: Offline Ярила Регистрация: 12.06.12 Сообщений: 2022	А мне интересно.
	[^]

Бокин

15.03.2025 - 15:52

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5804

Цитата (Aiwa77 @ 15.03.2025 - 15:50)

Разновидностей конденсаторов много , но кому они тут нужны ? Есть профильные форумы , там и обучай новеньких . Или на рутуб иди.

На профильных таким контентом не повыебываешься, а здесь кто-то позеленит, хотя зачем автору местная зелень - хз.

[^]

Aiwa77

15.03.2025 - 15:53

Статус: Online

Ярила

Регистрация: 20.11.23
Сообщений: 1570

Цитата (RA2FDR @ 15.03.2025 - 15:43)

Цитата (prymandarin @ 15.03.2025 - 14:39)

Рассказываю про конструкцию конденсаторов КБГ-И

А про конденсатор "ириска" будет?
Мне интересно, как ты его попытаешься разобрать

Если имете ввиду КСО , то легко , ударом молотка по ребру , и он раскалывается на две части..

[^]

Taicho

15.03.2025 - 15:54

Статус: Offline

Ярила

Регистрация: 2.03.10
Сообщений: 2829

Цитата (tcp1 @ 15.03.2025 - 15:50)

А мне интересно.

Интересно что кондер сделан из двух полосок фольги разделенной бумагой и свернут в трубочку?

Тут где то в соседней теме видосы с лайвхаками были: как воду в стакан налить или тарелку подвинуть к себе, сходи глянь

[^]

Бокин

15.03.2025 - 15:54

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5804

Цитата (tcp1 @ 15.03.2025 - 15:50)

А мне интересно.

Для этого в журнале "Радио" был раздел - "Радио начинающим", так там даже рассказывали как самодельный детектор сделать из свинцовых опилок и серы. Хорошим языком.

[^]

ксило	15.03.2025 - 15:55 [ показать ] 22
Статус: Offline Юморист Регистрация: 29.10.20 Сообщений: 476	Тебе не интересно — не мешай.
	[^]

Бляяя	15.03.2025 - 15:59 [ показать ] 3
Статус: Offline Весельчак Регистрация: 19.03.10 Сообщений: 106	С Хабрахабра выпиздили, сюда пришел?
	[^]

zankl	15.03.2025 - 16:01 [ показать ] 9
Статус: Online Ярила Регистрация: 10.04.16 Сообщений: 5598	ТС старался, обзор делал, фото и видео выложил. Хоть и учился на 0612, но никогда не знал, что там внутри.
	[^]

Бокин

15.03.2025 - 16:01

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5804

prymandarin

Цитата

На сегодня это все, что я хотел вам рассказать про данные чудесные конденсаторы

Автор, чем эти конденсаторы такие "Чудесные"? емкость гуляет от номинала до 80%, ТКЕ вообще ни о чём. В каких цепях его применять?
Только как экспонат музея, не более, у китайцев с такой-же емкостью размеры до 5-7 мм, при намного лучшей стабильности параметров.

[^]
