Ремонт варочной панели своими руками

Всем привет! Возможно пост будет кому-то полезен или чему-то научит.

В течение более 10 лет служила верой и правдой варочная панель фирмы ZANUSSI (не реклама, не думаю, что качество осталось на таком же уровне). Модель ZKT 621 LX/LN. Буквально пару недель назад отказала самая большая конфорка, а вчера перестали работать еще две. Одна конфорка осталась рабочей, но регулировка тоже вышла из строя. Поломка любой бытовой техники приносит мало радости, а оглядываясь на текущие цены, так вообще приносит душевную боль))))

Но, как говорится, где наша не пропадала. Сервисный центр - крайний сценарий, да и цены там такие, что проще новую купить, поэтому (имея некоторые познания в технике) принято решение - попытаться провести ремонт собственноручно.

Будет 10 фотографий.

Отрубаем автоматы и извлекаем варочную панель из столешницы. Запоминаем подключение проводов.

Освобождаем клеммы от проводов, чтобы не мешали.

По периметру панели откручиваем все болты, которыми крепится лицевая рамка, удерживающая стекло. Стекло ни чем не крепится, снимаем его вместе с рамкой.

Это сообщение отредактировал NoNameYap - 6.02.2022 - 14:27

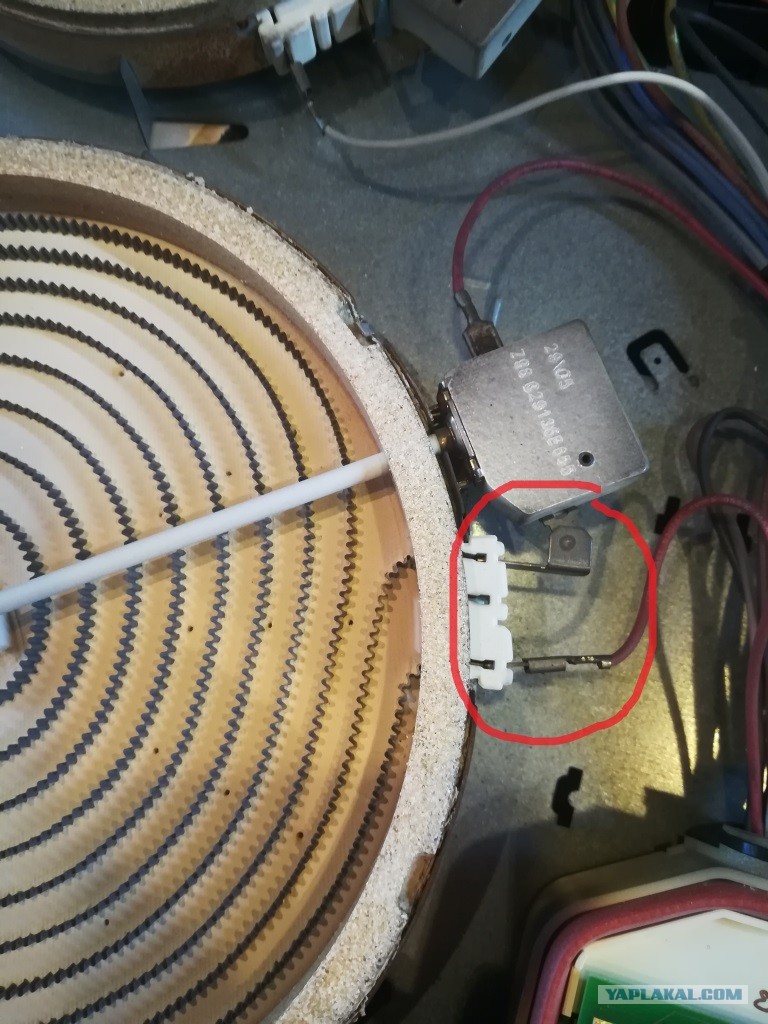

Осматриваем колодки, провода, соединения и верхнюю плату управления на предмет механических повреждений, оплавлений, почернений. В моем случае внешне все в порядке. Далее понадобится минимум оборудования - мультиметр самый простой, паяльник. Первым делом прозваниваем все нагревательные элементы на предмет отсутствия перегорания - между выводами должно присутствовать минимальное сопротивление (примерно до 100 Ом). Так же нужно прозвонить терморегулятор, который установлен тут же (в норме он замкнут и имеет сопротивление до 10 Ом).

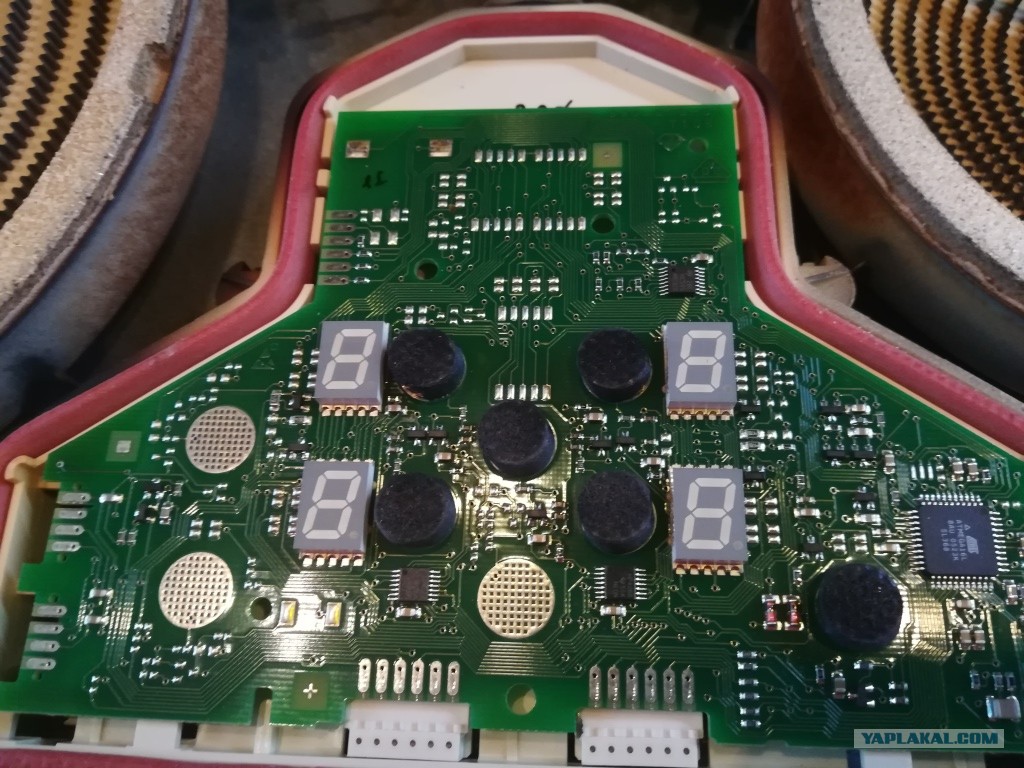

В моем случае все нагревательные элементы и термореле исправны. Далее внимательно осматриваем блок управления. Он размещен в пластиковом кожухе, сверху мы видим плату сенсорных кнопок, а под ней силовая плата. На плате кнопок внешне все хорошо. Элементы все пропаяны, отсутствуют почернения или повреждения.

Это сообщение отредактировал NoNameYap - 6.02.2022 - 15:24

Верхняя плата просто вставлена в колодки, поэтому просто ее вынимаем и откладываем в сторону, так как на ее обратной стороне элементы отсутствуют. Поднимаем пластиковый кожух и переворачиваем его, провода отсоединять не требуется. Здесь мы видим кучу разных реле, пару конденсаторов и клеммные колодки. Сразу в глаза бросается один из конденсаторов.

При ближайшем рассмотрении видим, что он вздулся (высох от времени). Номинал его 25 вольт 470 мкФ. Так как такого элемента у меня не обнаружилось, а радиомагазин на выходном, то пришлось выдернуть его из старого роутера, который нашел у себя на балконе.

Это сообщение отредактировал NoNameYap - 6.02.2022 - 14:50

Извлекаем силовую плату из корпуса и осматриваем обратную сторону.

Это сообщение отредактировал NoNameYap - 6.02.2022 - 14:57

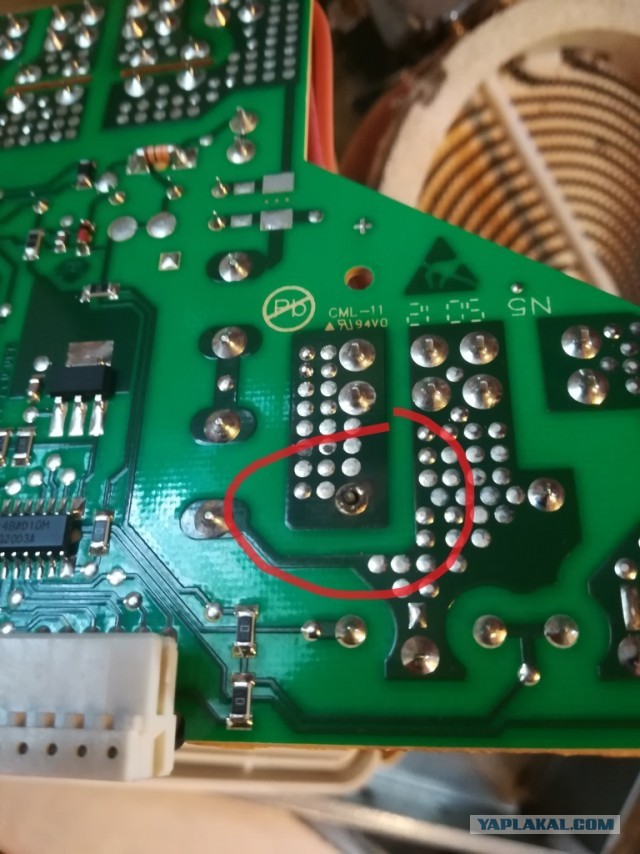

В процессе замены конденсатора и осмотра обратной стороны платы обнаружился второй дефект. Одна из ножек реле была почти не запаяна, а со временем контакт вообще пропал. Внешне было видно, что какое-то время в этом месте искрило. Запаиваем данный вывод. В остальном все вроде нормально. Удивляет то, сколько времени плита проработала с таким заводским браком. Исправляем и собираем все в обратном порядке. Проверяем.

Это сообщение отредактировал NoNameYap - 6.02.2022 - 15:01

После первой сборки я был уверен, что все сразу заработает. Наивный))) Работала так же одна конфорка. После повторной разборки выяснил, что два реле на плате замкнуты (залипли). Но оперативно их конечно же не найти. Пришлось прибегнуть к плану "Б". После нескольких ударов по ним отверткой, контакты реле разомкнулись. И после повторной сборки варочная панель стала работать как нужно. Доклад окончен.

Охуеть. ТС делал пост во время ремонта что-ли?

Это сообщение отредактировал Novatech - 6.02.2022 - 15:08

припой пока остывал обожди

Скоро опять разбирать, отвёрткой стучать))

Размещено через приложение ЯПлакалъ

Надо было не разбирая.пнуть ее ногой и все заработало бы.

Я такую хрень - только подключал . Спасибо буду знать как починить .

Походу да, и паяльник долго грелся

Реле менять надо залипнут и включится если термостат не сработает или на плите что стоять будет пожар обеспечен

Да буквально 10 минут назад закончил, уже готовят на ней)))))

я извиняюсь конечно. Тс молодец и все такое,но зачем запоминать схему подключения силовых проводов? там и так все ясно.

молодца! полезно

Большой конденсатор тоже замени и все реле. Ещё на 10 лет забудешь.

Размещено через приложение ЯПлакалъ

на случай, если там не три фазы, а одна))) чтоб землю с фазой не перепутать. Я порой сам себе не доверяю, а тут хоть фотка есть "как было"

Это сообщение отредактировал NoNameYap - 6.02.2022 - 15:19

Меня больше интересует как достать варочную панель из столешницы. Досталась в наследство,NARDI, по периметру алюминиевая окантовка, боюсь погнуть/сломать. Не работает один нагревательный элемент в комфорке , доки утеряны.

Это сообщение отредактировал Флаттер - 6.02.2022 - 15:28

Думаю если заглянуть из нутри, то там можно увидеть крепёжные уголки этих пластин, ну типа как раковина крепится к столешнице.

ТС конденсатор желательно что бы Low ESR был, а то срачь по питанию так и будет мешать работать Атмеге.
