Вопрос всем чётким электрикам ЯПа.
⋮
Печать
Страницы:← 1 ...  3 4 5  ОТВЕТИТЬ НОВАЯ ТЕМА
ЯПоша автор 11 мар 2026 в 21:58
Ярила  •  На сайте 13 лет
0
Цитата (kakmyc @ 11.03.2026 - 21:57)
Цитата (ЯПоша @ 11.03.2026 - 21:49)
Цитата (serg2773 @ 11.03.2026 - 21:41)
Обмоткой можно щёлкать не стабилизированой напругой влегкую. 10 вольт достаточно видимо, а греется ощутимо меньше при долговременной работе. Мелкий ключик в смд исполнении справляется без проблем. 5 вольт используется кем то ещё.

Контроллером STM32

У STM32 нет микроконтроллеров с питанием 5В.
3.3В их стандарт

Возможно, не углублялся. Но буду знать.
АГСчик 11 мар 2026 в 22:00
Ярила  •  На сайте 11 лет
2
Делал я как-то для кабинета физики сборку, демонстрирующий опыт Роже. При этом травиться парами ртути не хотелось и ртутный контакт был заменен с реле на 12В и геркон. Реле взял вазовский на 30 Ампер, что включает фару.

Во время экспериментов я заметил, что ярмо реле срабатывает даже при 6в. Как только это узнал, питания отсек диодом(направление в сторону катушки) и параллельно к катушке подсоединил электролитический кондер. И все, система работает от 6В

Так что, эти 7,5 вольт должны за глаза хватать
ЯПоша автор 11 мар 2026 в 22:00
Ярила  •  На сайте 13 лет
0
Цитата (reanimator45 @ 11.03.2026 - 21:56)
Симистор и реле включено последовательно, симистором управляется нагрузка, а на реле реализовано аварийное отключение, на случай пробития симистора

Нет: симистор для вентилятора, обороты регулировать. Реле для насоса
bonapartw 11 мар 2026 в 22:03
Шутник  •  На сайте 11 лет
0
У транса одну потребительскую ножку нагрузки откинь, и то что намеришь и будет на его шильде.

Размещено через приложение ЯПлакалъ
DOOOO 11 мар 2026 в 22:04
ЕВРЕЙ  •  На сайте 12 лет
1
С чего ты решил что чёрный это реле а не семестр?

А пардон второй черный не увидел

Ну как в лучших традициях иди по проводам дорожкам, прозванивай тестером, всё по классике. На крайняк отсоедини ножки.

Это по моему уже 5 раз за неделю когда яп начинает че нить чето соседу электрику.

И вообще сфоткал бы всю плату тогда уж для полноты картины.

Это сообщение отредактировал DOOOO - 11 мар 2026 в 22:07
reanimator45 11 мар 2026 в 22:07
Шутник  •  На сайте 12 лет
0
Цитата (ЯПоша @ 11.03.2026 - 22:00)
Нет: симистор для вентилятора, обороты регулировать. Реле для насоса

Возможно, но это не точно))

Размещено через приложение ЯПлакалъ
RVstrax 11 мар 2026 в 22:08
Ярила  •  На сайте 15 лет
2
так переменка даст тебе твои 12В через тот же диод
плюс ДС ДС преобразователь даст любые напруги так же

Это сообщение отредактировал RVstrax - 11 мар 2026 в 22:09
Cacktus 11 мар 2026 в 22:08
Ярила  •  На сайте 7 лет
1
Цитата (ЯПоша @ 11.03.2026 - 21:15)
И? Как это решает загадку работы реле от пяти вольт?

А в чём загадка?!?
После выпрямителя на конденсаторе вольт 10-12 выпрямленного, для 5 В стоит кренка.
ЯПоша автор 11 мар 2026 в 22:09
Ярила  •  На сайте 13 лет
0
Действительно: с кондером напруга равняется амплитудному значению, в корень из двух раз выше моих 7,5В. То есть больше 10В. Их хватит для срабатывания реле на 12В

Семен Семеныч!
peralebar 11 мар 2026 в 22:13
Хохмач  •  На сайте 11 лет
1
Нихуя не понял вопроса, ну реле , ну а что не работает то? Реле или что? Проверить импульс на реле или послушать? Что не так? Вроде так все.
Ответ на первый вопрос:- да , так будет работать. Задавайте второй!
RVstrax 11 мар 2026 в 22:15
Ярила  •  На сайте 15 лет
1

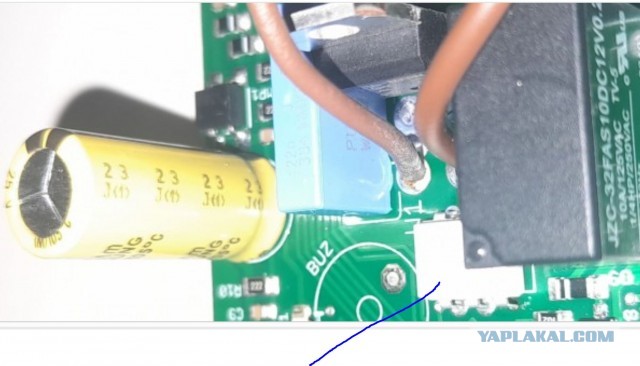

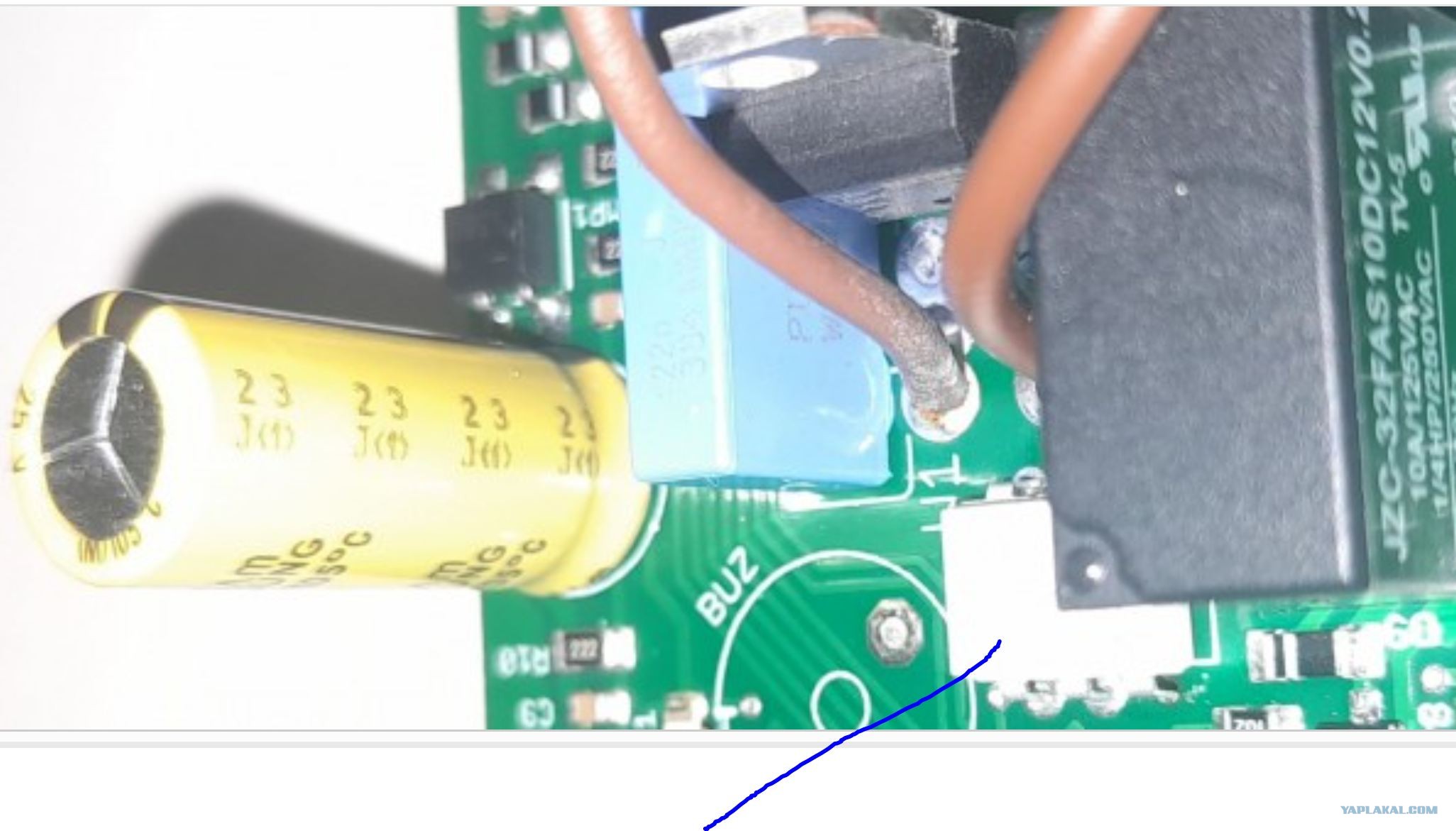

ЯПоша
у реле два контакта питания и диод в паралель иди от него по дороге ))
вот эта белая хуйня может быть как преобразователь , так и симистор так и оптрон сборка

Вопрос всем чётким электрикам ЯПа.
RVstrax 11 мар 2026 в 22:16
Ярила  •  На сайте 15 лет
1
Цитата (peralebar @ 11.03.2026 - 23:13)
Нихуя не понял вопроса, ну реле , ну а что не работает то? Реле или что? Проверить импульс на реле или послушать? Что не так? Вроде так все.
Ответ на первый вопрос:- да , так будет работать. Задавайте второй!

так же не понял вопрос)) Реле работает через ключи )) ищем куда питание потерялось? или откуда питание появляется)) lol.gif
SnaSaboteur 11 мар 2026 в 22:17
Балагур  •  На сайте 2 года
1
Цитата (SKazurov @ 11.03.2026 - 21:23)
Не вкуривай. Это не твоë.

Пусть занимается.
Особенно если хобби.
SnaSaboteur 11 мар 2026 в 22:19
Балагур  •  На сайте 2 года
1
Цитата (kwant71 @ 11.03.2026 - 21:28)
Цитата (ЯПоша @ 11.03.2026 - 21:21)
Цитата (Candalupsky @ 11.03.2026 - 21:18)
7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.

Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться

Есть схемы выпрямителей с удвоением(и утроением тоже) напряжения

Нуиесли там две обмотка по 6 вольт ну или по 7.5 то возможна работа реле как на 12 в ну или плюс мигум
peralebar 11 мар 2026 в 22:20
Хохмач  •  На сайте 11 лет
1
Так, с трансформатора получаем 7,5 вольт, далее стоит диодный мост, подключаем конденсатор и имеем вольтаж более 10 вольт, выравнивается нагрузкой, бред блять какой спросил, нехер я читал и отвечал? lol.gif
RVstrax 11 мар 2026 в 22:20
Ярила  •  На сайте 15 лет
0
Без нормального ТЗ , будет ток ХЗ ))
удачи
ЯПоша автор 11 мар 2026 в 22:20
Ярила  •  На сайте 13 лет
1
Цитата (RVstrax @ 11.03.2026 - 22:15)
ЯПоша
у реле два контакта питания и диод в паралель иди от него по дороге ))
вот эта белая хуйня может быть как преобразователь , так и симистор так и оптрон сборка

Это оптопара МОС3052
RVstrax 11 мар 2026 в 22:22
Ярила  •  На сайте 15 лет
0
Цитата (ЯПоша @ 11.03.2026 - 23:20)
Цитата (RVstrax @ 11.03.2026 - 22:15)
ЯПоша
у реле два контакта питания и диод в паралель  иди от него по дороге ))
вот эта белая хуйня может быть как преобразователь , так и симистор так и оптрон сборка

Это оптопара МОС3052

понятно так смысл то какой вопросов? откуда питание реле? тебе уже все распедалили
ЯПоша автор 11 мар 2026 в 22:23
Ярила  •  На сайте 13 лет
0
Цитата (RVstrax @ 11.03.2026 - 22:22)
Цитата (ЯПоша @ 11.03.2026 - 23:20)
Цитата (RVstrax @ 11.03.2026 - 22:15)
ЯПоша
у реле два контакта питания и диод в паралель  иди от него по дороге ))
вот эта белая хуйня может быть как преобразователь , так и симистор так и оптрон сборка

Это оптопара МОС3052

понятно так смысл то какой вопросов? откуда питание реле? тебе уже все распедалили

Да, теперь все понятно.
mikhailiser 11 мар 2026 в 22:33
Ярила  •  На сайте 7 лет
0
Ну если кондёр на тысячу вольт, то он поднимает напряжение до 1000 от переменного напряжения 5 вольт .
Накачивает так сказать.
Шутка.

Размещено через приложение ЯПлакалъ
ourlive 11 мар 2026 в 22:45
Ярила  •  На сайте 7 лет
0
Цитата (serg2773 @ 11.03.2026 - 21:41)
Обмоткой можно щёлкать не стабилизированой напругой влегкую. 10 вольт достаточно видимо, а греется ощутимо меньше при долговременной работе. Мелкий ключик в смд исполнении справляется без проблем. 5 вольт используется кем то ещё.

У этого реле заявленное напряжение срабатывания 9 В. Что подразумевает, что оно и на 8 В может сработать, а удержание и вовсе скорее всего до 5 В дотягивает. Выше же табличку дали.

Размещено через приложение ЯПлакалъ
Raam85 11 мар 2026 в 22:47
Ярила  •  На сайте 6 лет
0
Да реле на 12в и от 5в спокойно работает. Не парься даже.

Размещено через приложение ЯПлакалъ
Луч 11 мар 2026 в 22:50
Приколист  •  На сайте 13 лет
1
Цитата (mikhailiser @ 11.03.2026 - 22:33)
Ну если кондёр на тысячу вольт, то и он поднимает напряжение до 1000 от переменного напряжения.
Накачивает так сказать.

Чиво блять?

Размещено через приложение ЯПлакалъ
Грызли 11 мар 2026 в 22:51
Ярила  •  На сайте 7 лет
0
Транс поврежден. Он должен давать 12. Если кондер стоит на 16. Или у катушки реде есть диапазон работы. По маркировке можно даташит нвйти.

Размещено через приложение ЯПлакалъ
RVstrax 11 мар 2026 в 22:51
Ярила  •  На сайте 15 лет
1
два диода два кондера постоянки дадут в цепи переменки умножение напряжения
