Вопрос всем чётким электрикам ЯПа.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

ЯПоша 11 мар 2026 в 21:10

Ярила • На сайте 13 лет

Сообщений: 2 609

Итак:

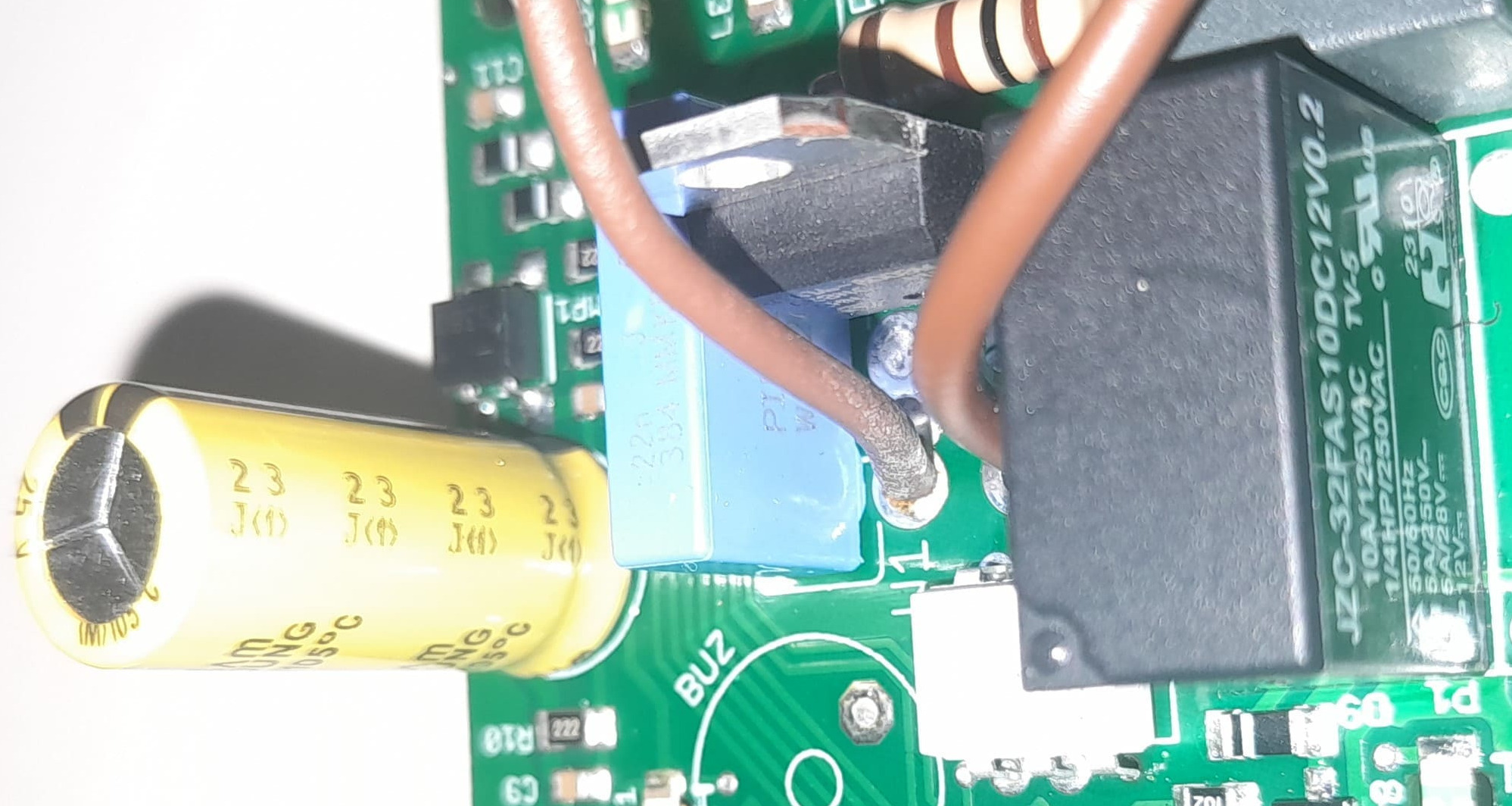

Имеется некая плата управления. На плате стоит трансик, на выходе которого ~7,5В. Далее мост, стабилизация и т.д. То есть в схеме 5В. Однако на этой же плате стоит реле на 12В DC (черное) и катушка реле то ли последовательно то ли параллельно соединена с кондером (желтый) на 1000мкф. Дорожки под кондером проходят, так что пока точная схема неясна. Но не это главное. Главное то что я не могу вкурить как может работать это реле. Нужны дельные советы. Или, точнее, разъяснения.
Не дельные тоже пойдут. Можете издеваться и самоутверждаться

Это сообщение отредактировал ЯПоша - 11 мар 2026 в 21:12

Все комментарии:

kwant71 11 мар 2026 в 21:12

Ярила • На сайте 11 лет

Работает? Не трожь

feeel1x 11 мар 2026 в 21:13

Ярила • На сайте 11 лет

Цитата (kwant71 @ 11.03.2026 - 21:12)

Работает? Не трожь

4yfak 11 мар 2026 в 21:13

Шутник • На сайте 10 лет

Какая-то неведомая хрень, сувать её куда-то уже предлагали?

Размещено через приложение ЯПлакалъ

69maxim69 11 мар 2026 в 21:13

Юморист • На сайте 14 лет

Так ты кондёр выкуси, поймёшь последовательно или паралельно, сразу станет ясно, вдоль или поперек

Размещено через приложение ЯПлакалъ

steslia 11 мар 2026 в 21:14

Made in USSR • На сайте 15 лет

-1

Цитата

то ли последовательно то ли параллельно

Это совершенно разные вещи.
Скорее всего, кондёр соединён с реле только одним проводом...

ЯПоша автор 11 мар 2026 в 21:15

Ярила • На сайте 13 лет

Цитата (steslia @ 11.03.2026 - 21:14)

Цитата

то ли последовательно то ли параллельно

Это совершенно разные вещи.
Скорее всего, кондёр соединён с реле только одним проводом...

И? Как это решает загадку работы реле от пяти вольт?

HDaуж 11 мар 2026 в 21:16

Ярила • На сайте 5 лет

шею свернул, буду молчать а хотел помочь)..

LemonAuto 11 мар 2026 в 21:16

Ярила • На сайте 5 лет

Цитата (feeel1x @ 11.03.2026 - 21:13)

Вообще то это девиз связистов

Размещено через приложение ЯПлакалъ

VampirBFW 11 мар 2026 в 21:16

Главный Сапиосексуал Япа. • На сайте 16 лет

За трансп щас можно по закону огрести

Размещено через приложение ЯПлакалъ

SonxRazuma 11 мар 2026 в 21:17

Ярила • На сайте 5 лет

На плате стоит трансик

Я бы от такой платы вообще п держался подальше. Он, конечно, видимо, еще маленький-но когда вырастет…

Candalupsky 11 мар 2026 в 21:18

Юморист • На сайте 7 лет

7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.

И да, фотку бы полностью платки.

Это сообщение отредактировал Candalupsky - 11 мар 2026 в 21:19

MihalisX85 11 мар 2026 в 21:18

Юморист • На сайте 9 лет

Если трансформатор импульсный, то напряжение на выходе не правильно измерено или не правильно работает преобразователь шим. Лучше рисовать схему, раз не видишь сходу. Советы о том, "что у меня болит" нужно начинать с подробностей.

Размещено через приложение ЯПлакалъ

MihalisX85 11 мар 2026 в 21:19

Юморист • На сайте 9 лет

-3

Цитата (Candalupsky @ 11.03.2026 - 21:18)

7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.

Такого быть не может. Тогда бы поставили реле на 9 Вольт. Такие то-же есть.

Размещено через приложение ЯПлакалъ

Луч 11 мар 2026 в 21:19

Приколист • На сайте 13 лет

Скорее всего реле работает от выпрямленного постоянного- сглаженного конденсатором. Это при7.5 в. Переменки примерно 10.5 постоянки. После этого уже стабилизатор на 5в.
Реле может стабильно срабатывать в некотором диапазоне напряжений, например от 10 вольт.

Размещено через приложение ЯПлакалъ

Candalupsky 11 мар 2026 в 21:19

Юморист • На сайте 7 лет

Цитата (MihalisX85 @ 11.03.2026 - 21:19)

Цитата (Candalupsky @ 11.03.2026 - 21:18)

Такого быть не может. Тогда бы поставили реле на 9 Вольт. Такие то-же есть.

Я вас умоляю, не может!

Телебашня 11 мар 2026 в 21:19

Ярила • На сайте 1 год

ТС, плату-то откуда откопал? Технички никакой нет по ней/устройству?

SnaSaboteur 11 мар 2026 в 21:20

Балагур • На сайте 2 года

Кондер на сколько вольт?
Вообще встречалось мне реле на станке включенное катушкой прследовательно и работавшее в качестве тормоза.
Но тут без понимания что это за устройство трудно предполагать.
Возможен такой вариант, возможен.

ЯПоша комментарий скрыт

-26

PablikP 11 мар 2026 в 21:22

Шутник • На сайте 7 месяцев

Только за "чётким электрикам" минус. К ЭЛЕКТРИКАМ и нужно вопросы задавать.

Размещено через приложение ЯПлакалъ

ЯПоша автор 11 мар 2026 в 21:22

Ярила • На сайте 13 лет

Цитата (MihalisX85 @ 11.03.2026 - 21:18)

Я не измерял. На корпусе написано. Да и не импульсный он. Судя по весу обычный транс. Без обвесов разных

megajaba 11 мар 2026 в 21:23

Ярила • На сайте 13 лет

Цитата (ЯПоша @ 11.03.2026 - 21:10)

то ли последовательно то ли параллельно соединена с кондером

зачем с IQ в 40 ты в это полез? не надо быть электриком чтобы понять последовательно или параллельно

з.ы. реле работает так: щёлк - включилось. чуть по тише щёлк - выключилось.

Это сообщение отредактировал megajaba - 11 мар 2026 в 21:24

SKazurov 11 мар 2026 в 21:23

Хохмач • На сайте 11 лет

Не вкуривай. Это не твоë.

Размещено через приложение ЯПлакалъ

Candalupsky 11 мар 2026 в 21:23

Юморист • На сайте 7 лет

Цитата (Луч @ 11.03.2026 - 21:19)

Вопрос только, как оно коммутируется. Вижу стаб 7805 похоже, а транзюков не вижу. Фото платы полностью в студию!

Fartotto 11 мар 2026 в 21:24

Ярила • На сайте 3 года

Цитата (SonxRazuma @ 11.03.2026 - 21:17)

И не на плате, а на плато .

Размещено через приложение ЯПлакалъ
