Вопрос всем чётким электрикам ЯПа.

Цитата (Грызли @ 11.03.2026 - 23:51)

Транс поврежден. Он должен давать 12. Если кондер стоит  на 16. Или у катушки реде есть диапазон работы. По маркировке можно даташит нвйти.

чего ? запас кондера после выпрямления в 2 раза ставят грубо
Это сообщение отредактировал RVstrax - 11 мар 2026 в 22:55

Фото платки в поиск, найдешь ФИО, а там и до схемы недалеко.

Рисуй схему все расскажем или сам поймешь.

Цитата

Да реле на 12в и от 5в спокойно работает. Не парься даже.

Читаю комментарии и удивляюсь уровнем раздолбайства в электронике. Если реле имеет номинальное рабочее напряжение, то оно должно только им питаться. От 5 Вольт оно и сработает, но не достаточно, а может и не сработать. Как тогда можно рассчитывать схему, когда у тебя может сработать, а может и не сработать? Даже корявый китайские схемы строятся по образцу, так что ничего не должно быть удивительного в этой схеме. Просто у автора вопрос не правильно поставлен. Вначале ты рисуешь схему на бумаге, затем уже спрашиваешь. А тут - пальцем в небо тыкать, да ещё и своих комментариев накидывают, типа: отпаяй и посмотри что будет. Или фото платы с двух сторон, раз сам рисовать не умеет.
Размещено через приложение ЯПлакалъ

Трансик? Заебись!)
Размещено через приложение ЯПлакалъ

7,5 х 1,4142135 = 10, 607 вольт!
Для 12 вольтовых реле обычно и этого хватит.
Размещено через приложение ЯПлакалъ

Цитата (ЯПоша @ 11.03.2026 - 21:15)

И? Как это решает загадку работы реле от пяти вольт?

Порог срабатывания у реле просто низкий. Ты же не удивишься узнав, что двенадцативольтовая лампочка свободно горит от 6 вольт?
Размещено через приложение ЯПлакалъ

Цитата (Candalupsky @ 11.03.2026 - 21:18)

7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле. И да, фотку бы полностью платки.

да в целом реле - управляющая часть, будет работать ровно одинаково от 5 и от 12 в.
Не веришь - проверь.
Что за плата то?
БП от Kyocera?

Цитата

Главное то что я не могу вкурить как может работать это реле.

Несколько опорных напряжений на плате.
Формируются из более высокого DC делителями напряжения.

Надо отверткой подковырнуть реле, резким движением. Там обычно подробная информация написана. От сети можно не отключать
Размещено через приложение ЯПлакалъ

Нет времени объяснять... Ты знаешь что делать....
Размещено через приложение ЯПлакалъ

У реле есть ток срабатывания и ток удержания.

Видел схемы где для срабатывания реле "докидывают" импульс от кондёра по схеме "вольтодобавка".
А потом просто удержание небольшим током, соответственно напряжение небольшое..
Для удержания напряжение нужно меньше.
ХЗ мож и тут чего то такого придумали.

Цитата (AndreySh @ 12.03.2026 - 01:47)

У тебя амлитудное значение √2*7,5=10,6В Про корень из 2 не забывай, он там есть и накапливается пульсами на кондере. 10в реле уже мало а 12 нормально. Это не электрика а уже схемотехника.

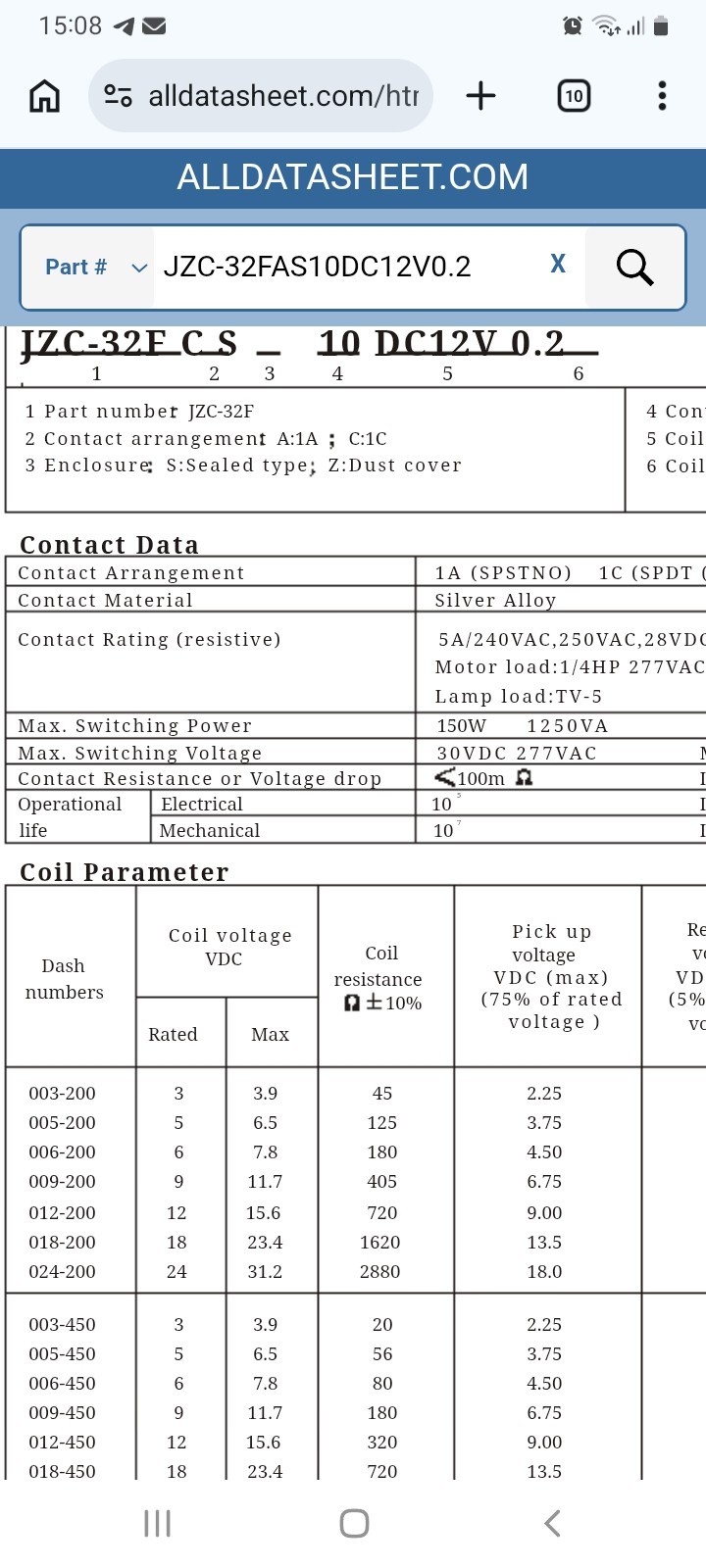

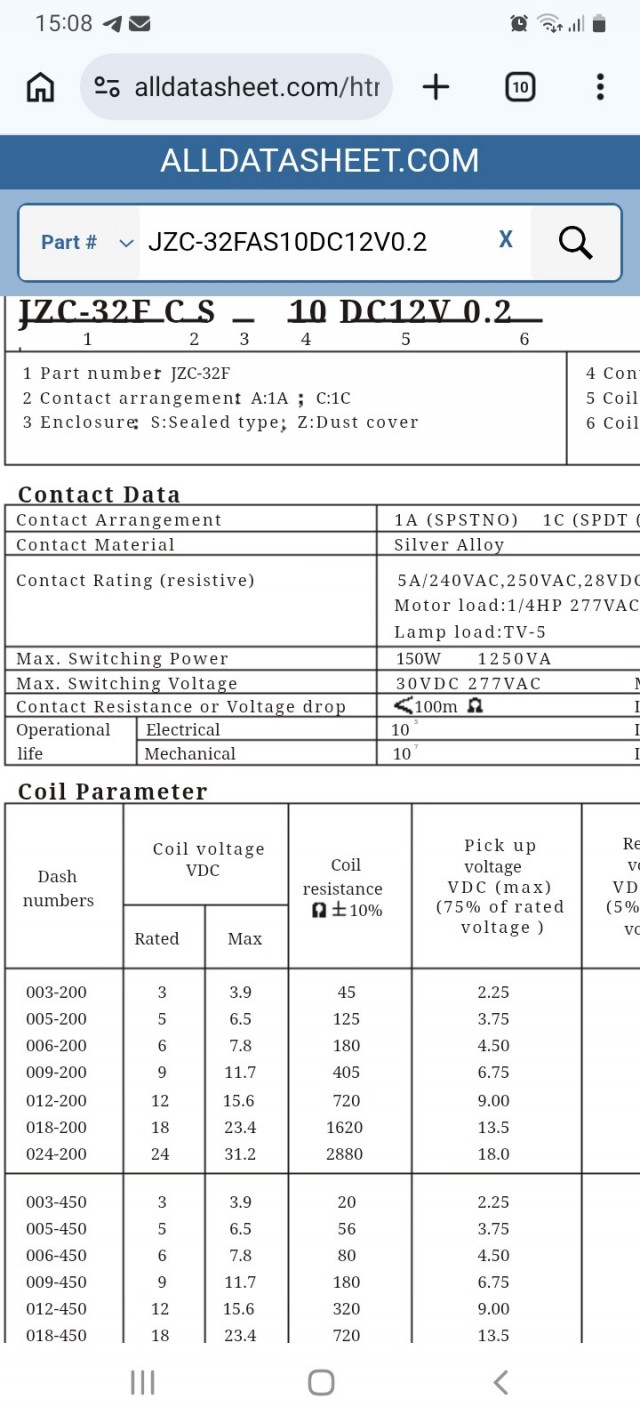

У данного реле напряжение притягивания 9В по датащиту. Так что 10,6В с запасом хватит.

https://www.alldatasheet.com/html-pdf/21230...10DC12V0.2.html
Это сообщение отредактировал SantaJohn - 12 мар 2026 в 06:18

Цитата (ТониStark @ 12.03.2026 - 00:23)

Надо отверткой подковырнуть реле, резким движением. Там обычно подробная информация написана. От сети можно не отключать

Не забыл также, что это нужно делать в полной ванне теплой воды

ТС мудак: кинул говна на вентилятор.
Что за устройство? Фото платы со всех сторон, фото с маркировкой деталей?

Реж красный!

Цитата (ЯПоша @ 11.03.2026 - 21:35)

Интересно. Можно подробнее?

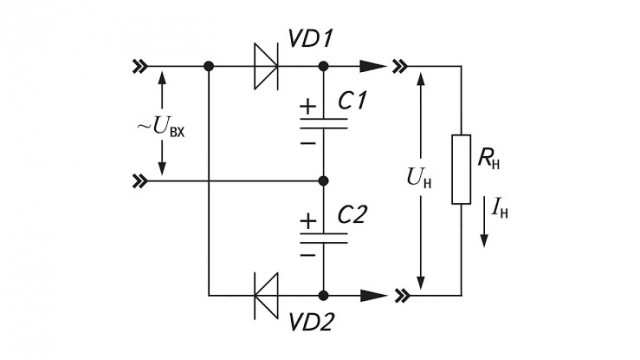

Там все просто


Размещено через приложение ЯПлакалъ

Цитата (tintirindin @ 12.03.2026 - 08:38)

ТС мудак: кинул говна на вентилятор. Что за устройство? Фото платы со всех сторон, фото с маркировкой деталей?

Почитал. Поржал. А вопрос-то от ТСа будет?

Цитата

У данного реле напряжение притягивания 9В по датащиту. Так что 10,6В с запасом хватит. https://www.alldatasheet.com/html-pdf/21230...10DC12V0.2.html

Простите, а где такие параметры, как напряжение срабатывания и удержания? Там на модель 12-200 напряжение от 12В до 15В (так как ТС указал 12 Вольтовое реле).
Читаю комментарии и ужасаюсь невежеству. Вы хоть понимаете как реле срабатывает? Ток и напряжение срабатывания должен быть выше, так как нужно преодолеть сопротивление пружины и пружинных контактов. А ещё нужно расстояние преодолеть. Напряжение на срабатывания должно быть в номинале, чтобы исключить дребезг контактов при прижиме и обеспечить паспортные значения токовой нагрузки на контакты. Значение 4 (10) в маркировке означает рабочий ток контактов. Тут ещё нехорошие люди мне выше минусов наставили за указание реле в 9 Вольт. Пусть будет стыдно. Расчёт схемы подразумевает работу в номинале, а не в характеристиках "так сойдёт ".


Размещено через приложение ЯПлакалъ

Цитата (SantaJohn @ 12.03.2026 - 06:16)

Цитата (AndreySh @ 12.03.2026 - 01:47) У тебя амлитудное значение √2*7,5=10,6В Про корень из 2 не забывай, он там есть и накапливается пульсами на кондере. 10в реле уже мало а 12 нормально. Это не электрика а уже схемотехника. У данного реле напряжение притягивания 9В по датащиту. Так что 10,6В с запасом хватит. https://www.alldatasheet.com/html-pdf/21230...10DC12V0.2.html

Тоже верно.
Еще нужно учитывать, что трансформатор работает линейно.
и при 220 - 7,5 коэффициент 29,3
По госту Допустимый диапазон +- 10% от 207 В до 253 В.
и если будет 250 то на выходе из трансформатора будет уже 8,5
√2*8,5=11,9В
12 стоит законно.

Цитата (ЯПоша @ 11.03.2026 - 21:21)

Цитата (Candalupsky @ 11.03.2026 - 21:18) 7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле. Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться

Если переменка синус, то выпрямленное и сглаженное кондером на выходе постоянное напряжение выше переменного в 1.4 раза примерно (в корень из двух). При условии малой или вообще отсутствующей нагрузки, если напруга на ней не проседает. И это ещё в простом случае, просто после диодного моста (или просто диода) и сглаживающего кондёра параллельно нагрузке. А есть ещё варианты умножения напряжения на выходе с помощью диодов и кондёров (удвоение напряжения, утроение, и так далее).
Это сообщение отредактировал votarukso - 12 мар 2026 в 13:45

трансик это топикстартер

Цитата (Бамбрус @ 12.03.2026 - 12:18)

Цитата (ЯПоша @ 11.03.2026 - 21:35) Интересно. Можно подробнее? Там все просто

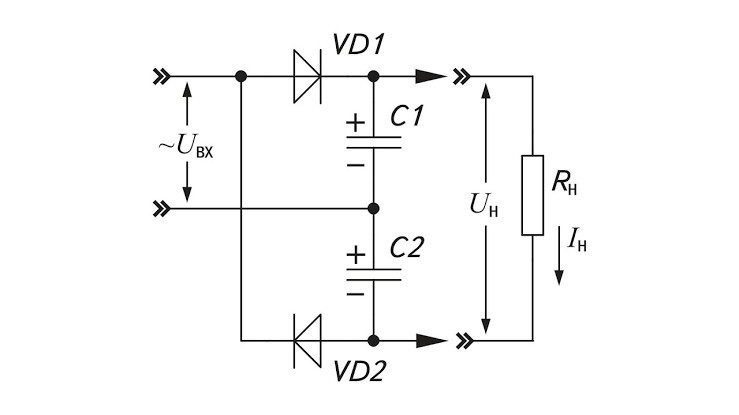

Да, на плате я отследил такой кусок схемы.

Цитата (MihalisX85 @ 12.03.2026 - 13:12)

Простите, а где такие параметры, как напряжение срабатывания и удержания? Там на модель 12-200 напряжение от 12В до 15В (так как ТС указал 12 Вольтовое реле). Читаю комментарии и ужасаюсь невежеству.

Да, невежество прогрессирует

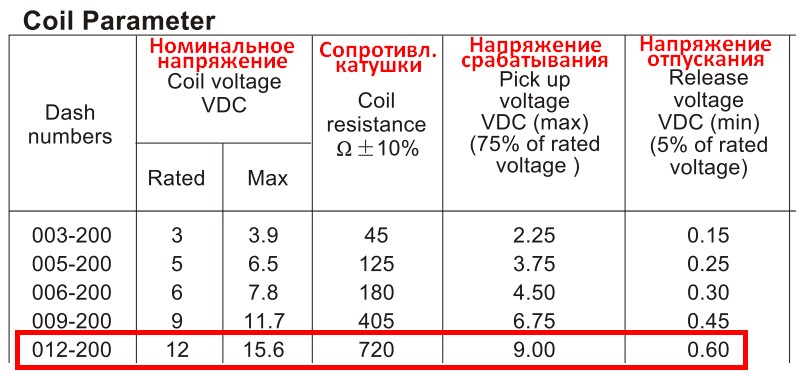

Раз не умеешь пользоваться даташниками, помогу

Цитата (Телебашня @ 11.03.2026 - 21:19)

ТС, плату-то откуда откопал? Технички никакой нет по ней/устройству?

БПЛА "обломки" притырил?
Или готовит новый налет на российские аэродромы, раз так секретность блюдет?

Оставайся на месте, ТС, за тобой выехали! 😂
Это сообщение отредактировал Jetsam - 15 мар 2026 в 02:22
