7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.
Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться

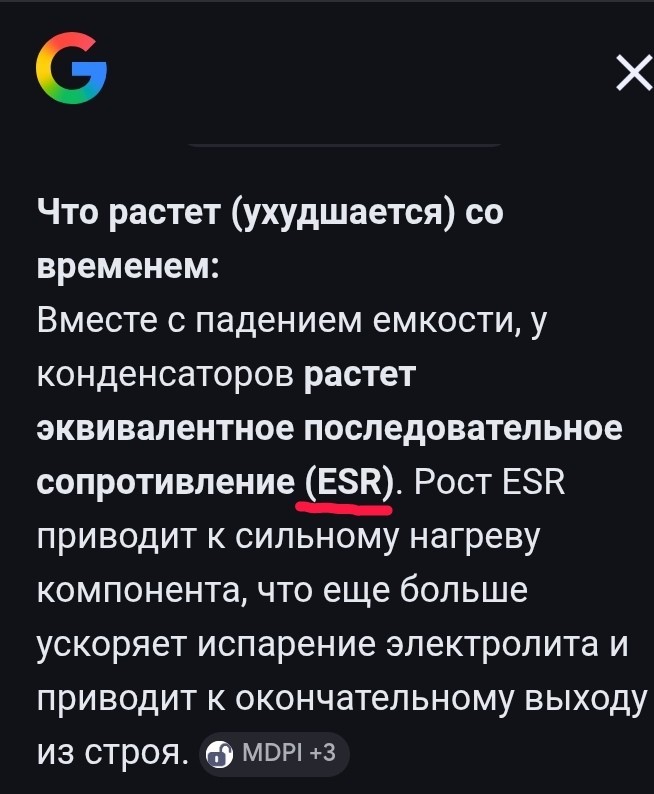

Ну да, в БП и адаптерах приходит 220 В переменки, но диодный мост на 600 В, а кондеры на 400-450 В. Действительно, зачем? Это сообщение отредактировал Nordmen - 11 мар 2026 в 21:39
Скорее всего реле работает от выпрямленного постоянного- сглаженного конденсатором. Это при7.5 в. Переменки примерно 10.5 постоянки. После этого уже стабилизатор на 5в. Реле может стабильно срабатывать в некотором диапазоне напряжений, например от 10 вольт.
Согласен, плюс надо учитывать погрешность измерений.
Итак, значит я тупой и забыл мат. часть касательно выпрямления АС/DC. (Вечная память Малкольму. Ангусу здоровья)
Обмоткой можно щёлкать не стабилизированой напругой влегкую. 10 вольт достаточно видимо, а греется ощутимо меньше при долговременной работе. Мелкий ключик в смд исполнении справляется без проблем. 5 вольт используется кем то ещё.
Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться
Интересно, что если мы сетевое напряжение 220 В выпрямим диодным мостом и отфильтруем конденсатором, то оно, магическим образом окажется 310В. Отсюда вопрос: чему и как Вас учили?
Это дельная мысля. Придется вспомнить за корень из двух
У тебя амлитудное значение √2*7,5=10,6В Про корень из 2 не забывай, он там есть и накапливается пульсами на кондере. 10в реле уже мало а 12 нормально. Это не электрика а уже схемотехника.
7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.
Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться
Следи за руками. Переменное напряжение всегда указывается действующее. Uамплитудное=Uдействующее*√2
В нашем случае при переменке в 7,5В, конденсатор будет заряжаться до напряжения (7,5*√2)-(~(0.7+0.7))=9.2В Две 0.7 это падение напряжения на двух диодах диодного моста, при условии что диоды кремниевые. У диодов Шоттки будет не 0.7В, а 0.2В 12 вольтовое реле от 9 вольт вполне себе включится.
Вот прямо сейчас взял реле 12В, подключил к источнику питания лабораторному и проверил. Включается при напряжении 7.8В
Это сообщение отредактировал kakmyc - 11 мар 2026 в 21:54
Не могу вкурить, что конкретно ты не можешь вкурить?
Ответов может быть несколько! 1. Может работать хорошо. 2. Может работать плохо. 3. Может вообще не работать. 4. Схема реле обычно есть на корпусе. .....
Обмоткой можно щёлкать не стабилизированой напругой влегкую. 10 вольт достаточно видимо, а греется ощутимо меньше при долговременной работе. Мелкий ключик в смд исполнении справляется без проблем. 5 вольт используется кем то ещё.
Не могу вкурить, что конкретно ты не можешь вкурить?
Ответов может быть несколько! 1. Может работать хорошо. 2. Может работать плохо. 3. Может вообще не работать. 4. Схема реле обычно есть на корпусе. .....
7,5 В переменки после выпрямления и фильтрации кондером даст 10 В постоянки, возможно его хватает, чтобы управлять реле.
Меня на специальных предметах учили, что выпрямленное напряжение всегда ниже переменного. И даже формулы показывали. 10В неоткуда взяться
Следи за руками. Переменное напряжение всегда указывается действующее. Uамплитудное=Uдействующее*√2
В нашем случае при переменке в 7,5В, конденсатор будет заряжаться до напряжения (7,5*√2)-(~(0.7+0.7))=9.2В Две 0.7 это падение напряжения на двух диодах диодного моста, при условии что диоды кремниевые. У диодов Шоттки будет не 0.7В, а 0.2В 12 вольтовое реле от 9 вольт вполне себе включится.
Теперь понятно. Как обычно, в таких случаях знаний не хватает. Да и забыто многое.
Мы че тут в квиз чтоль играем, сначала угадай че за плата, потом тебе расскажи че да как ))) че это эа херь то ?, ""умный " выключатель какой или плата управления с тачки ?...нах оно тебе надо понять как оно работает, 12в на него падает вот и срабатывает, померь на входе напряжение и смотри где в цепи до реле оно формируется ))
Симистор и реле включено последовательно, симистором управляется нагрузка, а на реле реализовано аварийное отключение, на случай пробития симистора
Размещено через приложение ЯПлакалъ
Обмоткой можно щёлкать не стабилизированой напругой влегкую. 10 вольт достаточно видимо, а греется ощутимо меньше при долговременной работе. Мелкий ключик в смд исполнении справляется без проблем. 5 вольт используется кем то ещё.
Контроллером STM32
У STM32 нет микроконтроллеров с питанием 5В. 3.3В их стандарт
