Собираем АК-74

Сегодня поведаю о сборке автомата Калашникова, а именно АК-74 первого образца. Речь пойдет о полной сборки из индивидуальных узлов и составляющих на базе списанного военного оружия. Тема довольно длинная и подробная, надеюсь будет инересна не только любителям оружия. Сразу оговорюсь, действие происходит в США, в рамках закона. Будет 77 фотографий

2. Федеральный закон запрещает импортировать военные пистолеты и винтовки. Поскольку индивидуальные составляющие не попадают под зарпет, в продаже большой ассортимент пиленных военных винтовок из восточной и центральной европы. Перед отправкой списанный автомат разбирают, разрезают и выкидывают ствольную коробку (в штатах, именно она считается оружием, все остальные детали не контролируются), все что осталось отправляют как набор для продажи. Списанные автоматы бывают как полностью ушатанные так и практически новые. Несколько лет назад, можно было найти набор для АКМ или АК-74 в хорошем состоянии с новым стволом за $300. Сейчас придется заплатить около $500. Этот конкретный набор шел с новым стволом местного производства, и представляет собой солянку из деталей от разных винтовок (номера сходятся только на затворной раме и затворе). Для полной сборки была докуплена заготовка ствольной коробки, магазин, ремень, шомпол и набор для чистки и ремонта. Вот что пришло в посылке:

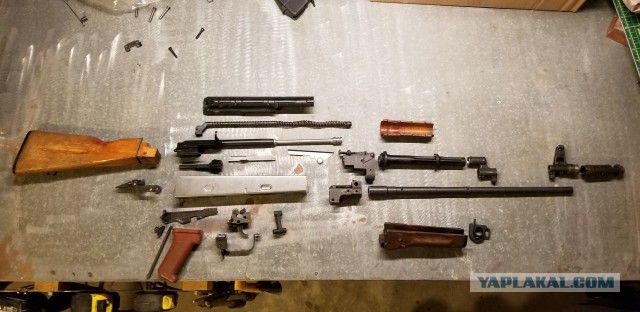

3. Раскладываем все на столе – надо проверить все ли на месте.

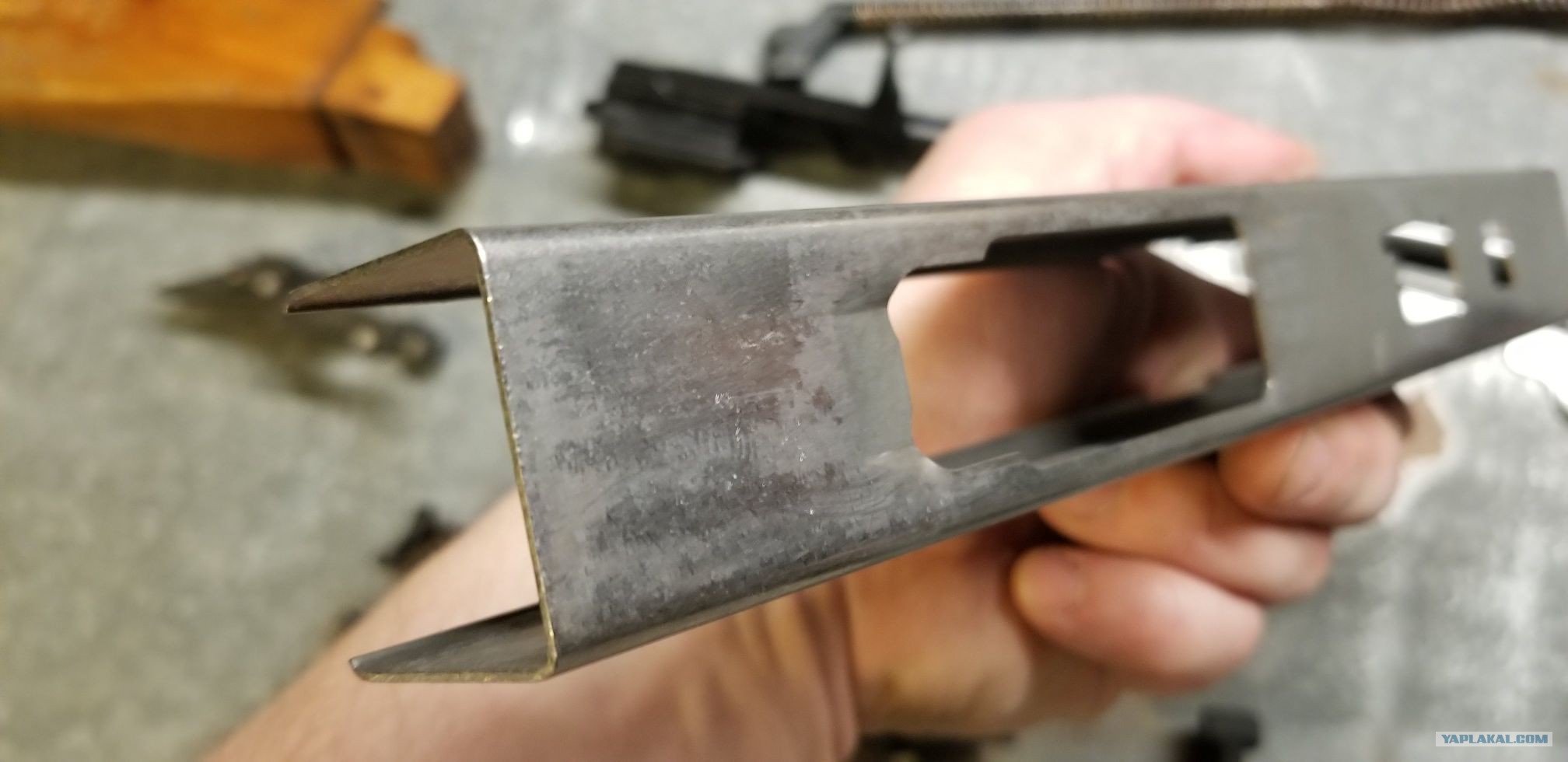

4. Ствольная коробка представляет собой штамповку толщиной 1мм с готовыми отверстиями под магазин, спусковой крючок и крепление рукояти.

5. Верхние направляющие отгибы готовы, нижние направляющие выступы идут в комплекте но не установлены. Нет отверстий под оси УСМ и заклепки. В таком виде ствольная коробка не попадает под определение завершенной, и следовательно не является оружием. Такие загатовки можно купить в магазине или на интернете без регистрации и смс.

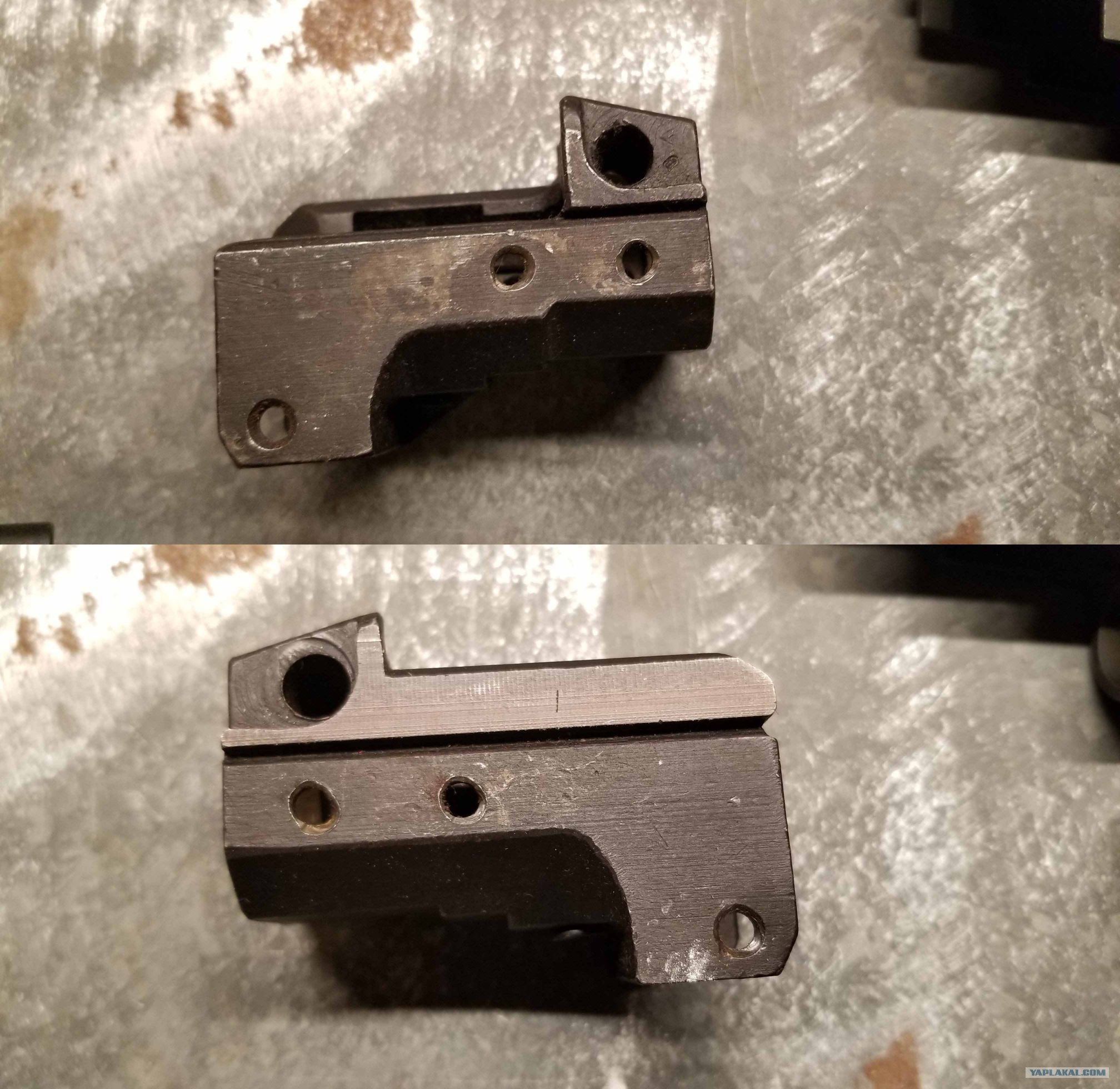

6. Состояние ствольного вкладыша оставляет желать лучшего – отверстия для заклепок повреждены при высверливании.

7. На заднем вкладыше остатки заводских заклёпок, видимо с другой винтовки. Их нужно удалить перед установкой

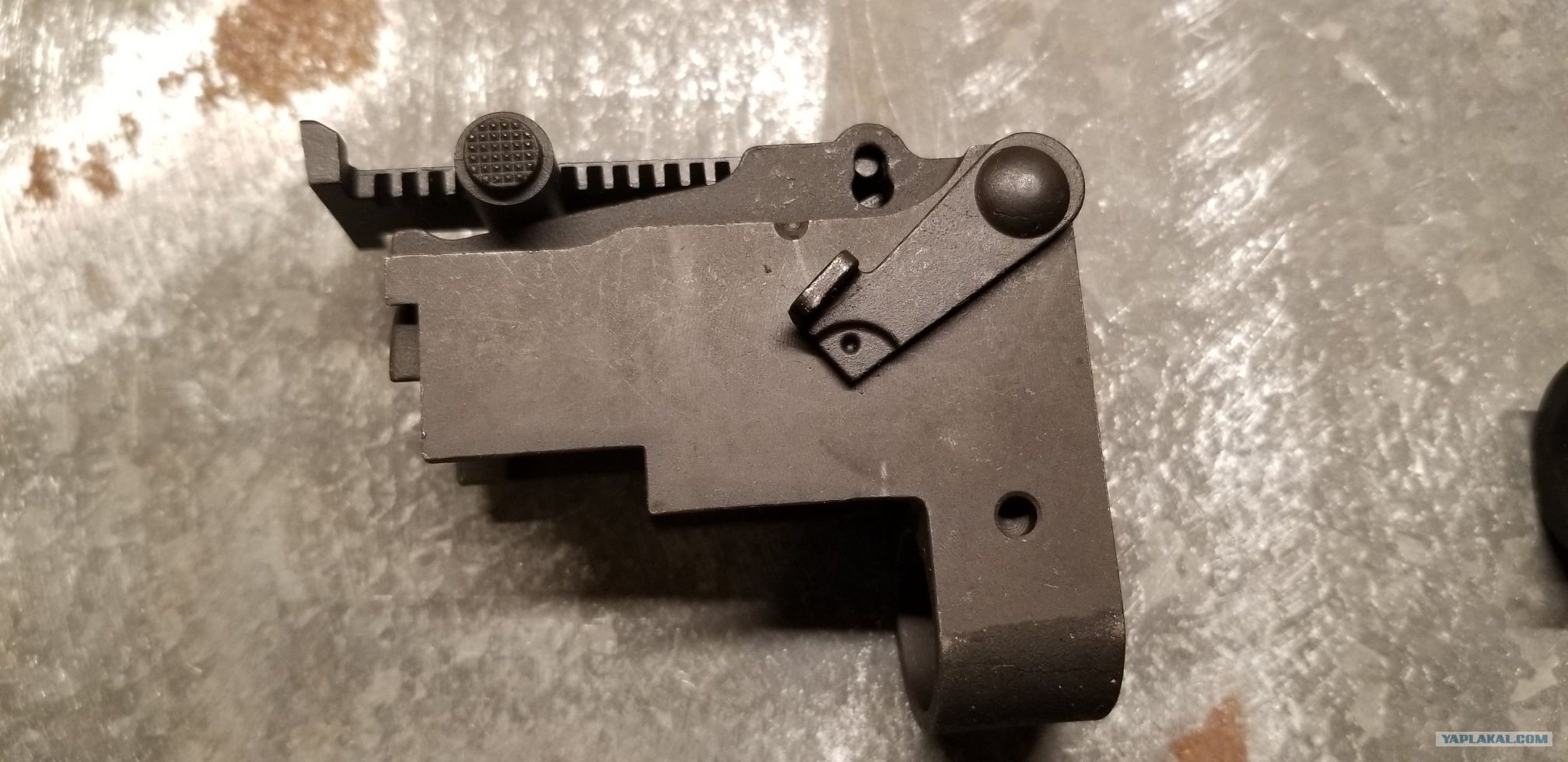

8. Колодка прицела похоже новая. Скорее всего местного производства

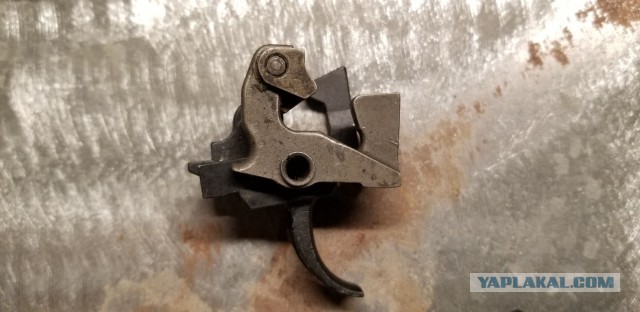

9. Спусковой крючок родной, с замедлителем курка

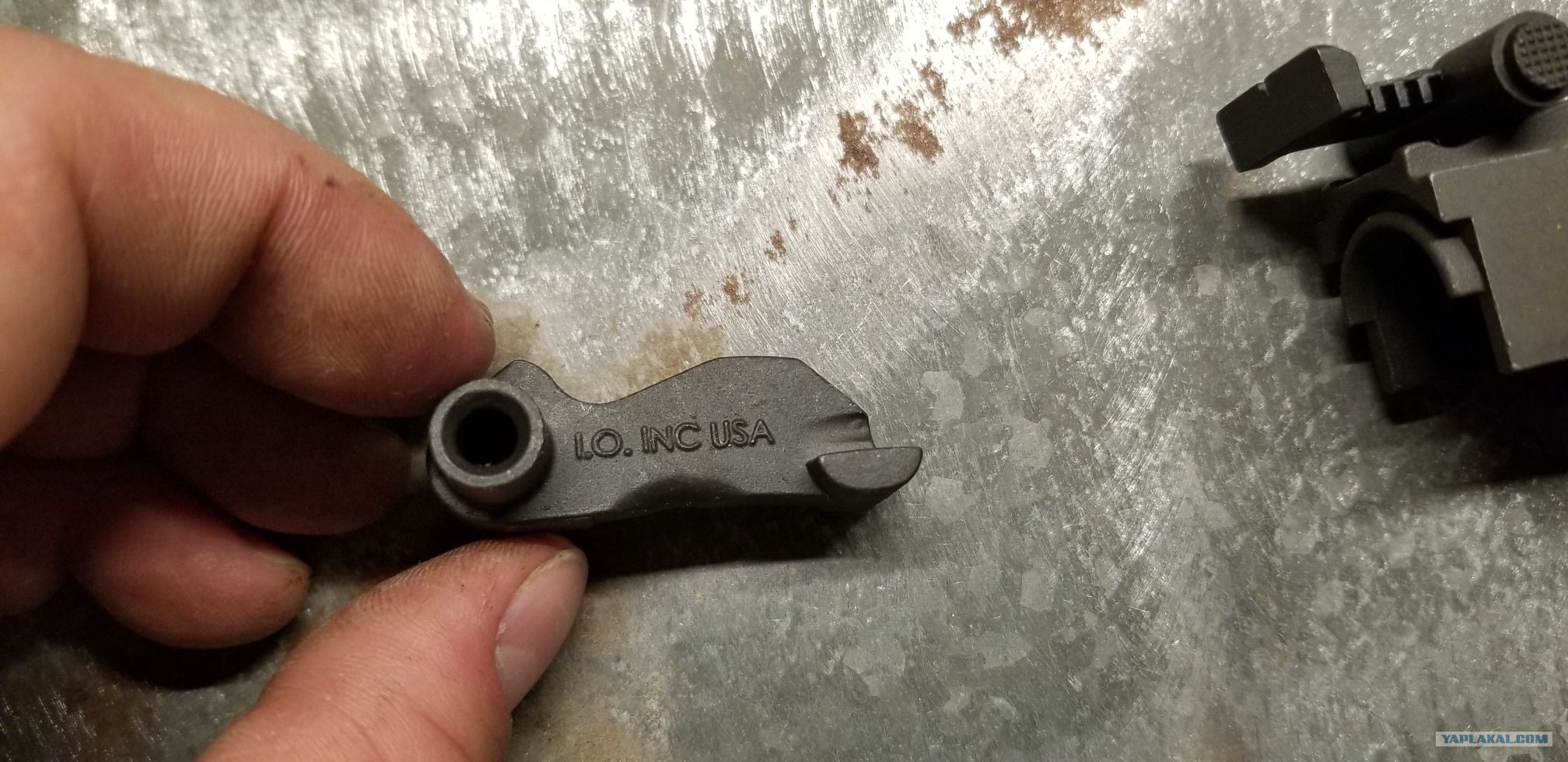

10. А вот сам курок местный

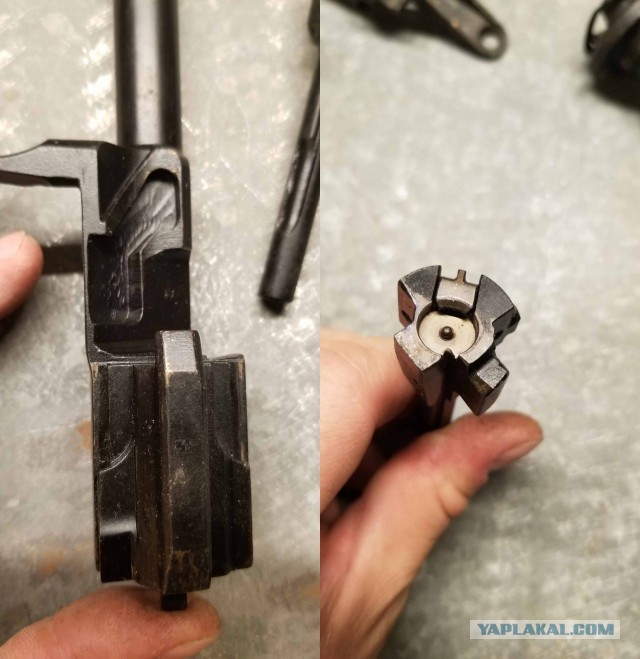

11. Затворная рама с затвором. Как видите, они от одной винтовки. Было бы хорошо, чтобы еще совпадал вкладыш ствола... но увы.

12. Судя по состоянию затвора и рамы, они мало использовались. Ударник в хорошем состоянии, ходит свободно.

13. Ствол новый, без хрома, судя по твердости, азотирован или еще как-то обработан

14. Мушка и дульный тормоз/компенсатор в хорошем состоянии, без коррозии

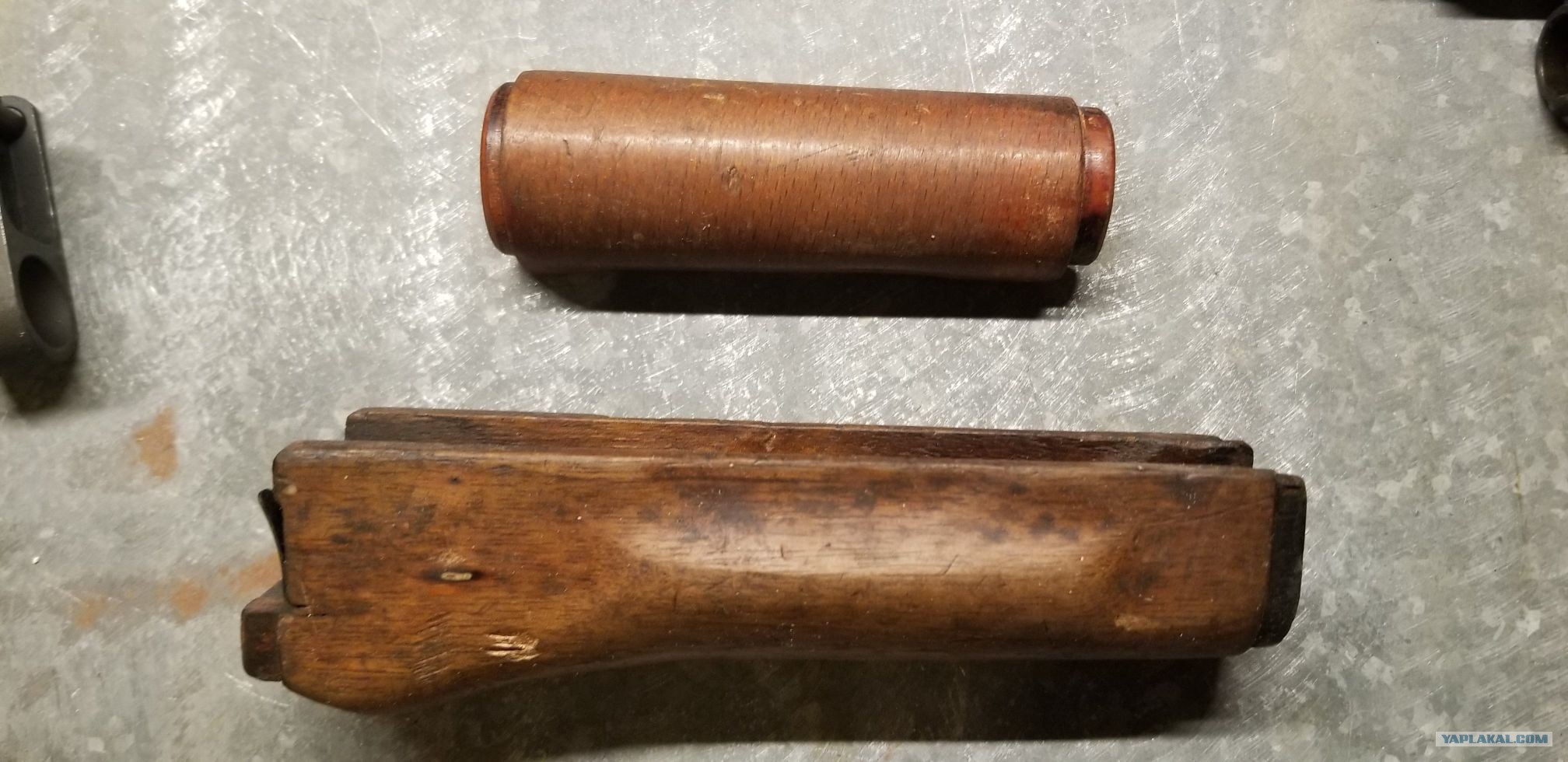

15. Дерево слегка побито и пропитано маслом – это типичное состояние армейских винтовок

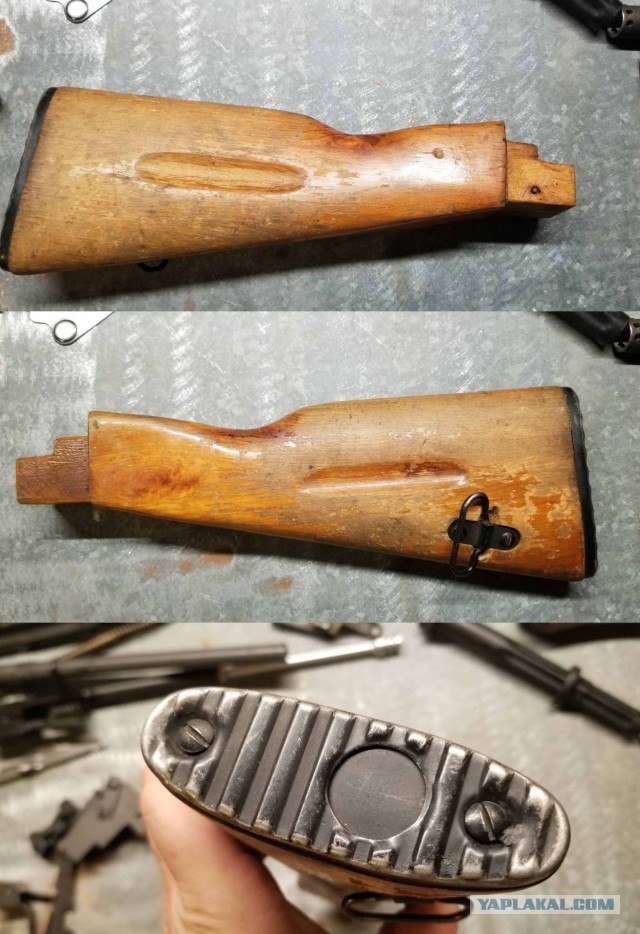

16. Приклад без сколов, с частично сохранившимся лаком. Все дерево будет зачищенно и обработано, главное чтобы не было трещин и сколов.

17. После разборки приклада обнаружил частичный набор застрявший в пружине. Видимо кто-то решил запихнуть его туда без пенала.

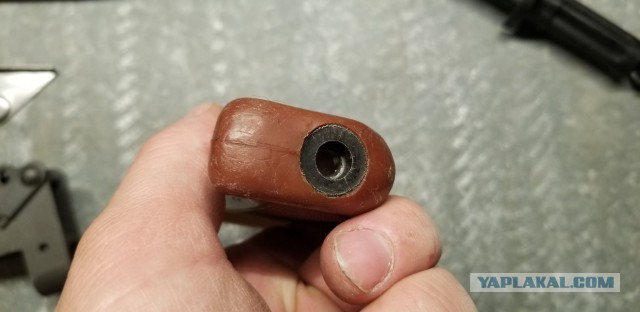

18. Рукоять пластиковая, родная, без трещин. Ну что ж, все основные составляющие на месте, приступим к сборке.

19. Небольшое отступление о законодательстве. По закону штата, самозарядные винтовки с отъемным магазином не должны иметь «военных» атрибутов. В списке военных атрибутов: пистолетная рукоять, дульный тормоз, компенсатор или пламягаситель, крепление под штык-нож, складной приклад и прочее. АК можно построить либо в оригинальной конфигурации но с фиксированным магазином или без системы перезарядки, либо без военных атрибутов. Этот экземпляр будет с ручной перезарядкой но в оригинальном исполнении - для этого необходимо отключить газовый поршень. При полной разоборке это довольно легко сделать закупорив отверстие в газовой камере или стволе. Поскольку газовая камера мягче ствола, работать будем именно с ней.

Это сообщение отредактировал tranquilizator - 15.05.2018 - 03:01

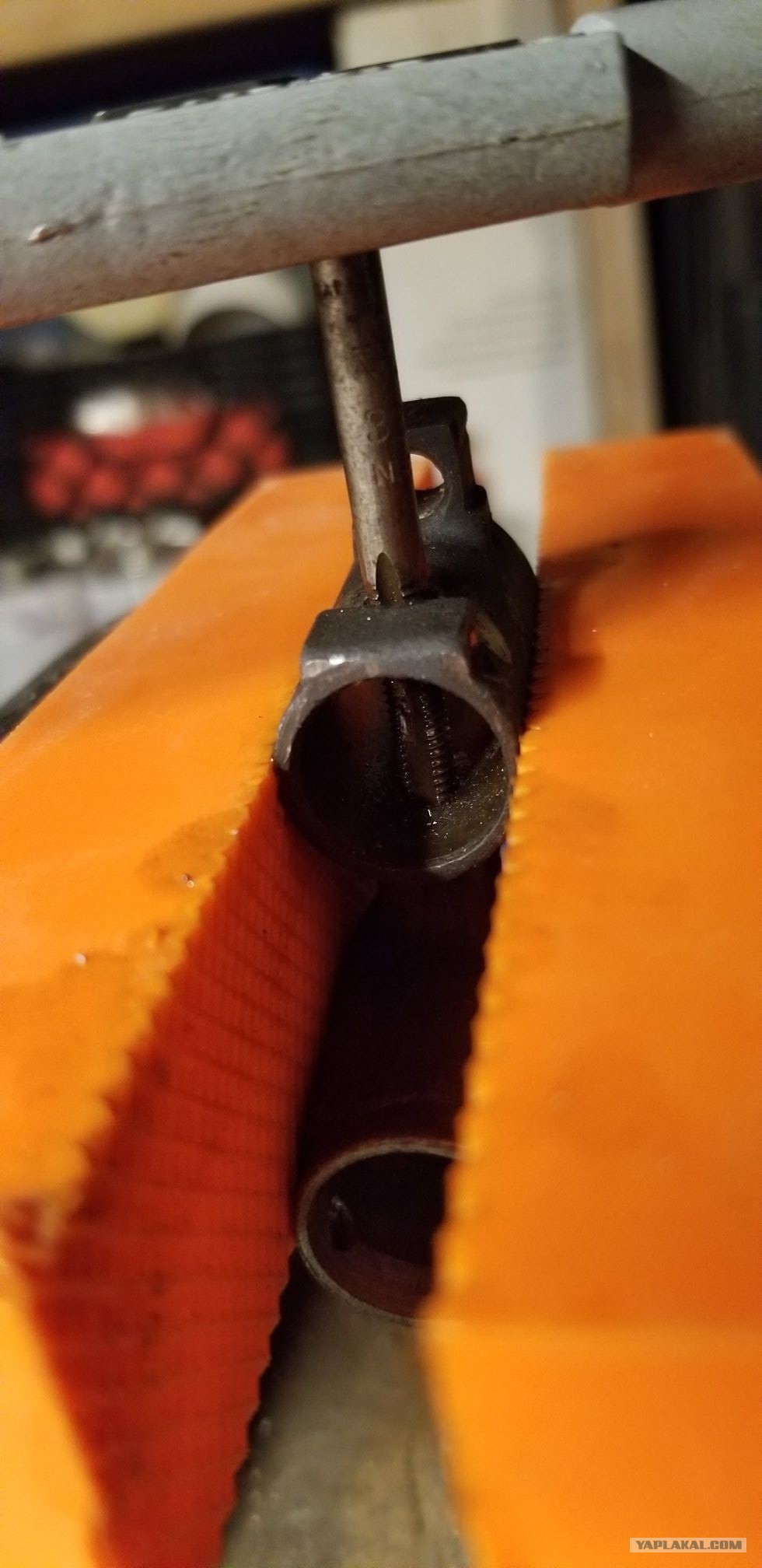

20. Наносим резьбу на отверстие в газовой камере и вкручиваем туда болт, фиксируем на клей (threadlocker – не знаю как на Русском называется). Теперь газы не попадут из ствола в газовую камеру и не будут воздействовать на поршень. Вуаля – имеем АК с продольно-скользящим затвором (кощунство, ага)

Это сообщение отредактировал tranquilizator - 15.05.2018 - 03:01

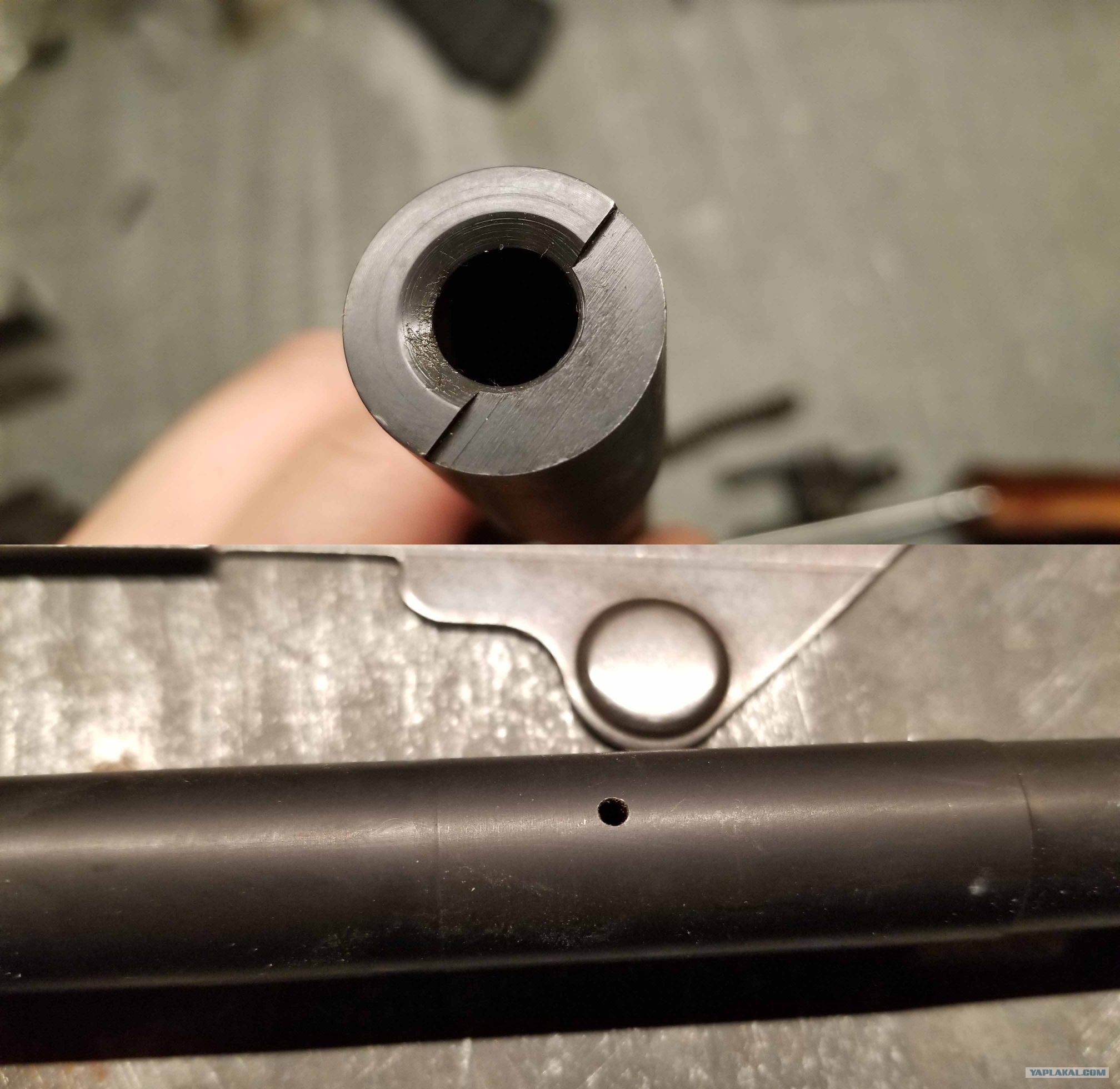

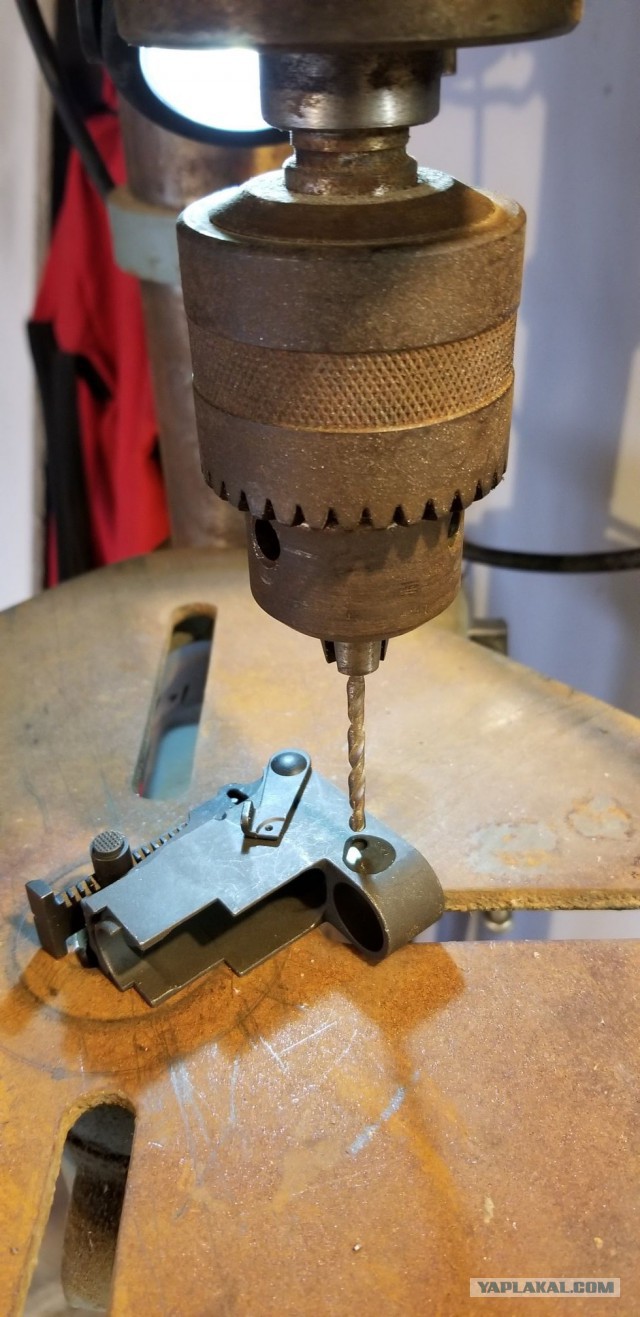

21. Преступим к сборке ствола. Колодка ствола пресуется первой, на стволе уже есть выемки под штифты, нужно только ровно одеть колодку чтобы отверстие совпало с выемкой. Поскольку деталь новая, отверстие под штифт еще не просверлено – сверлим на половину.

Это сообщение отредактировал tranquilizator - 15.05.2018 - 03:01

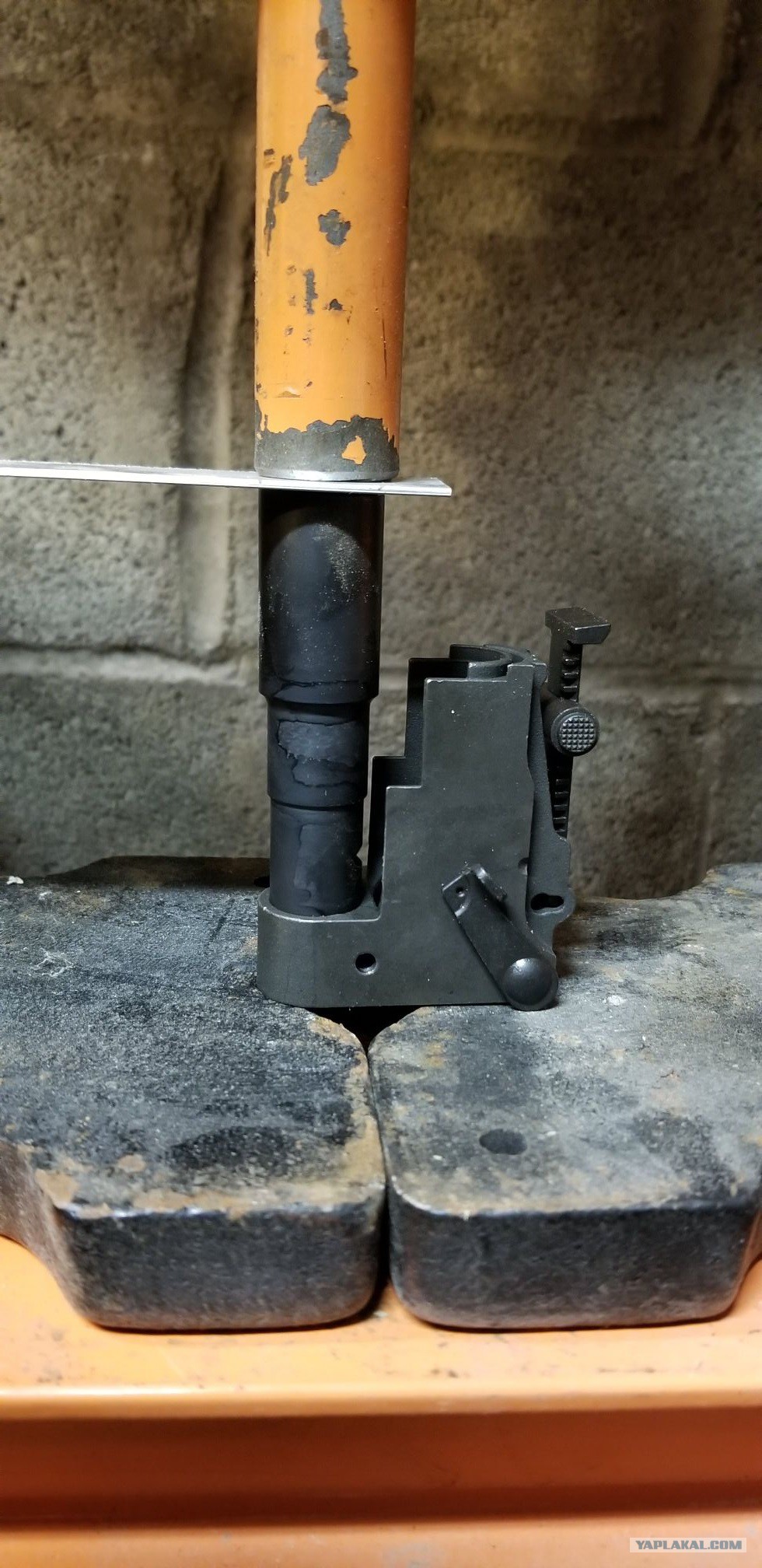

22. Теперь аккуратно запрессовываем колодку. Решил попробовать сухую графитную смазку вместо силиконовой – получилось хреново. Прессовка шла тяжело, как будто без смазки

Это сообщение отредактировал tranquilizator - 15.05.2018 - 03:02

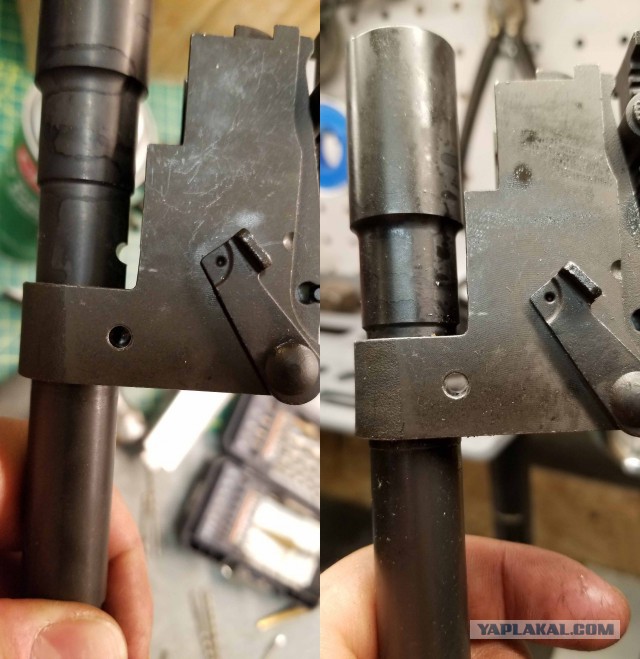

23. Фото слева – в процессе прессовки, справа – после. Когда выемка соответствует оверстию – колодка на месте. Остается только просверлить до конца и готово.

24. В отверстие забивается фиксирующий штифт

25. Газовая камера одевается по той же схеме, единственное отличие – 2 штифта и отверстия уже готовы. Перед прессовкой нужно выровнять камеру относительно колодки, примерить, подойдет ли газовая трубка и не забыть одеть муфту цевья
