Рисуем WiFi/BT сову из дохлого планшета и совы


Страницы: (2) [1] 2	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Xmpe	6.12.2017 - 16:44 [ показать ]

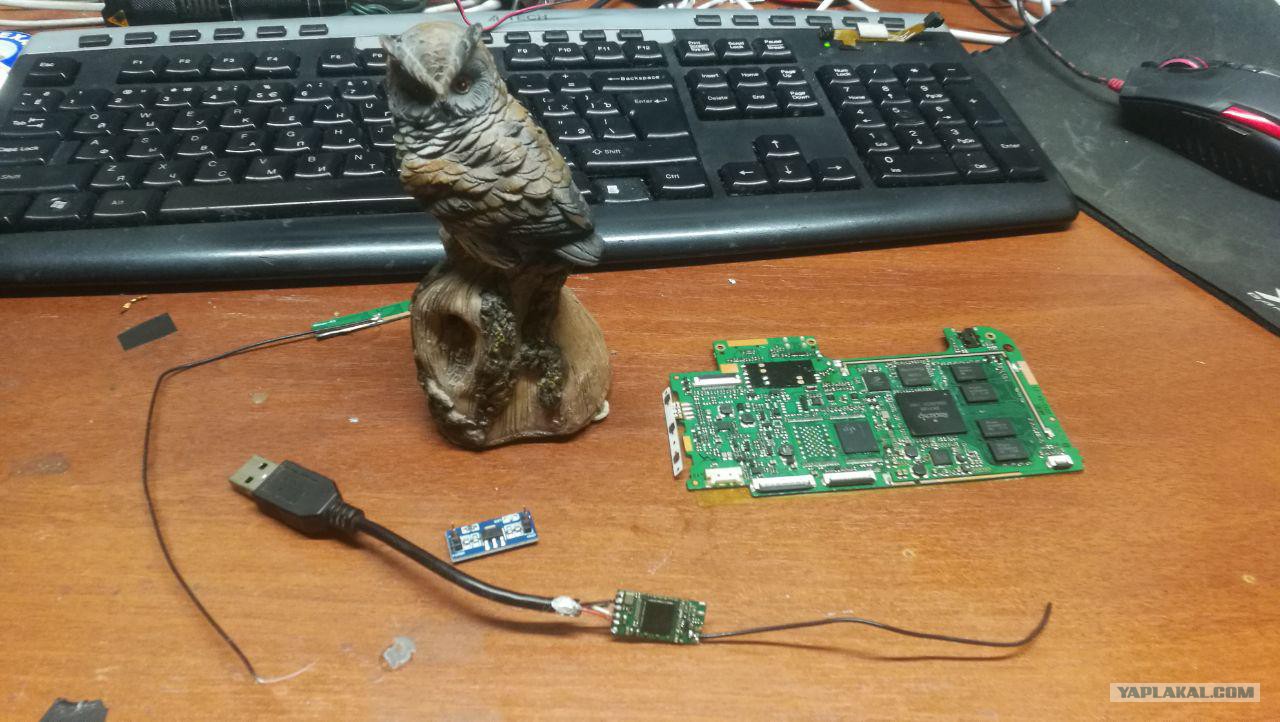

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	121 Как обычно вечером.. делать было нечего. Внезапно оказывается что на носу новый год, а у жены любящей сов(Катя привет __) на работе комп без сети, т.к. неустановленые личности ногой снесли USB "затычку" Wifi, и тут на глаза попался дохлый планшет. 9 картинок Решено, делаем подарок своими руками. Нам потребуется: 1) Сова китайская с пищалкой и дуплом - 1шт 2) Планшет дохлый - 1шт 3) Кабель USB от мышки - 1шт 4) Стабилизатор 3.3V - 1шт 5) Термоклей - пару палок
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Xmpe	6.12.2017 - 16:45 [ показать ]
Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Смотрим примерную распиновку, слева - антенна.
	[^]

Xmpe	6.12.2017 - 16:45 [ показать ]
Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Подпаиваемся напрямую на тесты
	[^]

Xmpe	6.12.2017 - 16:45 [ показать ]

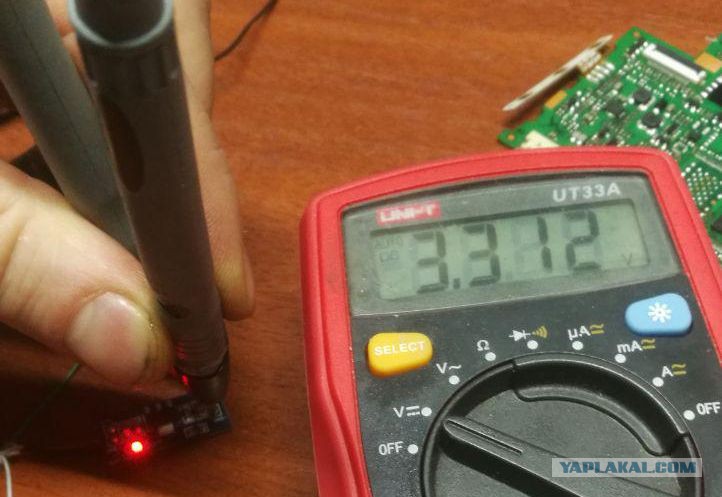

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Втыкаем, работает, но т.к. у планшетных модулей питание 3.3, то с большой вероятностью, на 5V от USB модуль долго не проживёт, и у совы что нибудь подгорит. Поэтому достаем из широких штанин платку стабилизатора 3.3 и проверяем для начала её.
	[^]

Xmpe	6.12.2017 - 16:45 [ показать ]

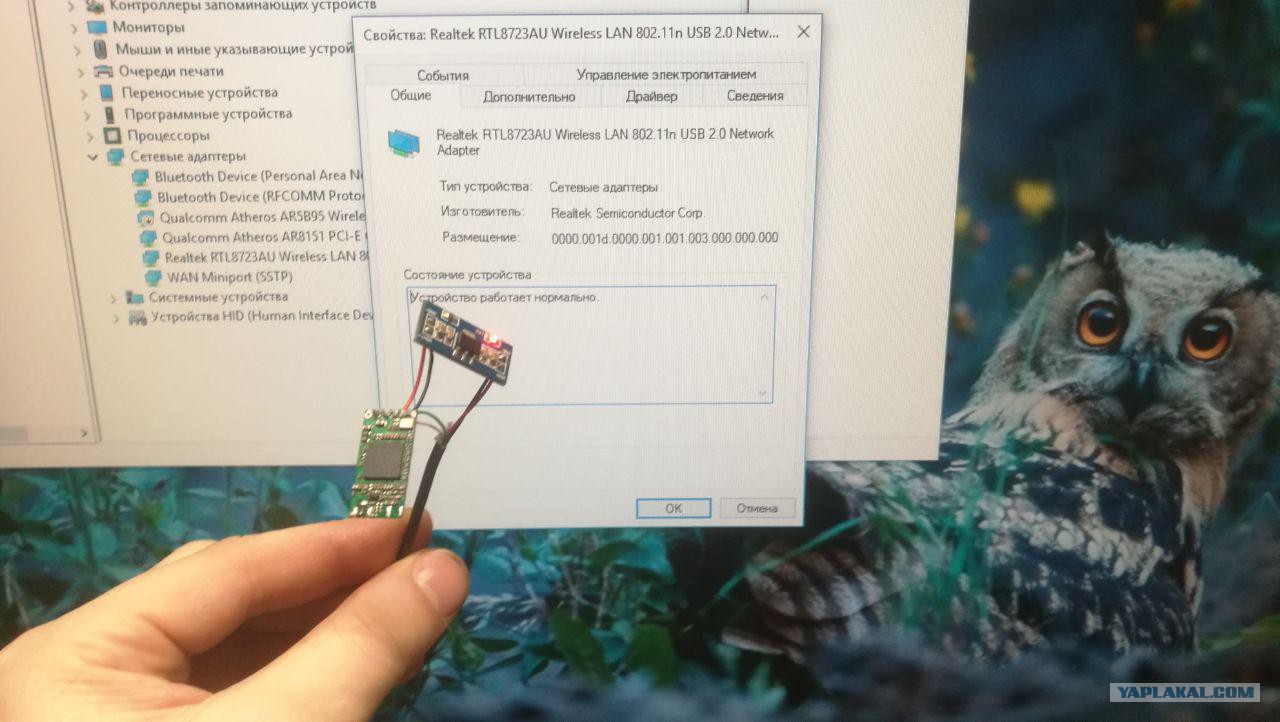

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Собираем на соплях, в дальнейшем будет много их. Подключаем, ура совёнок сообщает, что устройство работает нормально.
	[^]

Xmpe	6.12.2017 - 16:46 [ показать ]

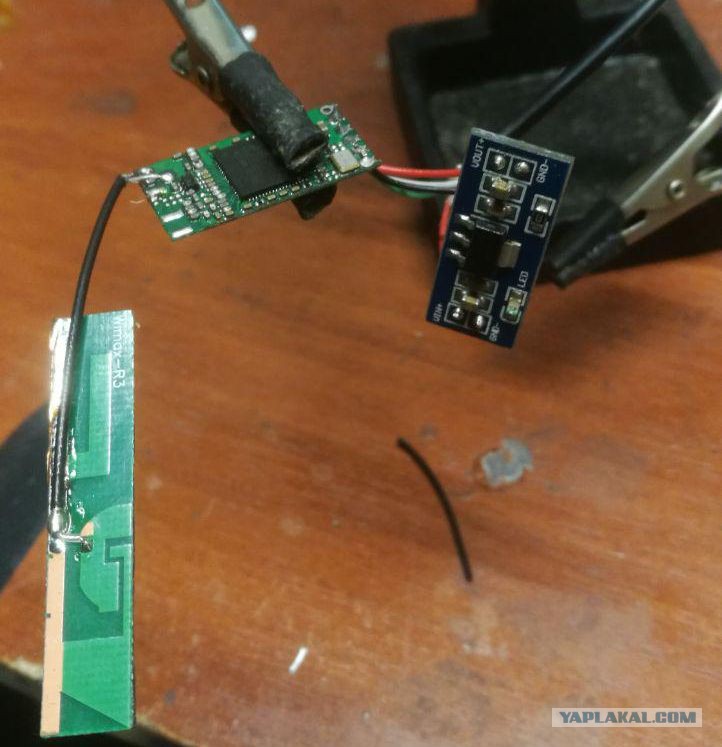

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Добавляем антенну оторванную от какого то недобитого ноутбука.
	[^]

Xmpe	6.12.2017 - 16:46 [ показать ]

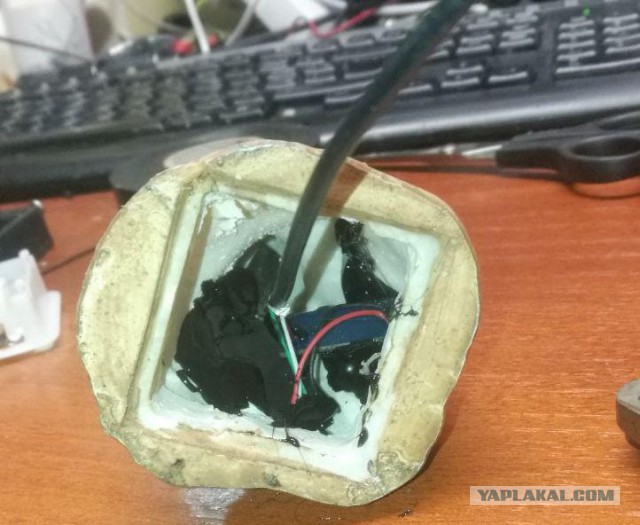

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Дальше фаршируем совиные потрошки начинкой с соусом из термоклея, наличие дупла и светодиода на плате стабилизатора только на пользу. Это сообщение отредактировал Xmpe - 6.12.2017 - 16:51
	[^]

Xmpe	6.12.2017 - 16:46 [ показать ]

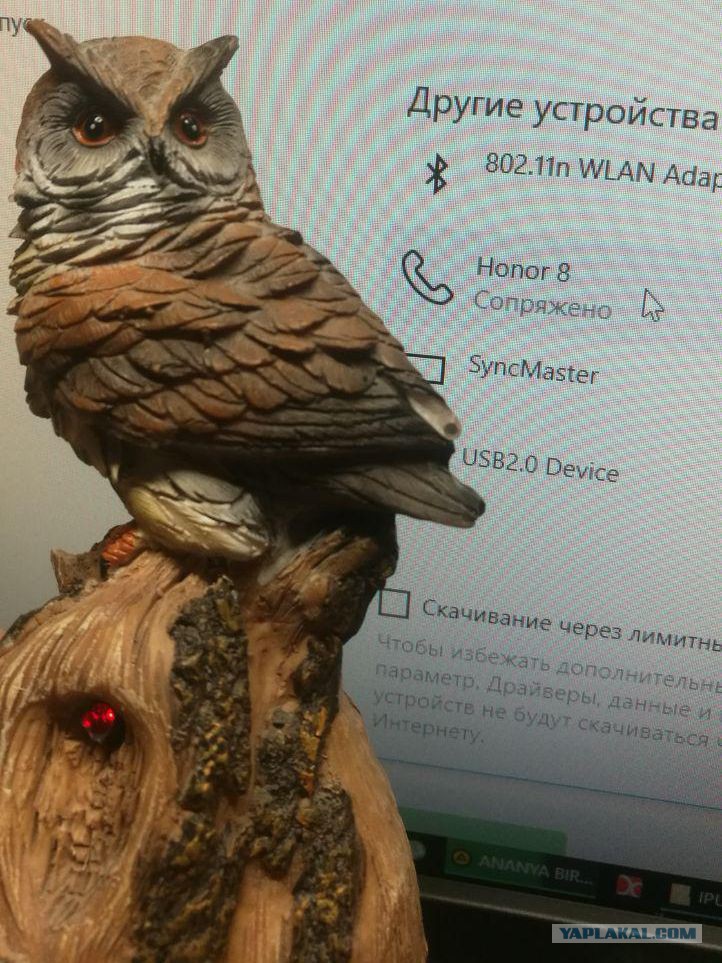

Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Проверяем всё окончательно и заклеиваем днище, дабы не вырвало в случае чего. WiFi сова готова и сигнализирует светом из дупла о готовности подключиться ^^
	[^]

Xmpe	6.12.2017 - 16:46 [ показать ]
Статус: Offline Шутник Регистрация: 27.09.11 Сообщений: 42	Ещё и BT работает, можно ещё к телефону подключиться, радуемся.
	[^]

Desperado25	6.12.2017 - 16:50 [ показать ] 37
Статус: Offline Инопланетный Гость Регистрация: 1.11.13 Сообщений: 1531	Круто, конечно! Но я нижучьла не понял.
	[^]

denisiuk	6.12.2017 - 16:51 [ показать ] 1
Статус: Offline Очкарик в ухе шарик Регистрация: 8.11.08 Сообщений: 1965	Рукожоп знатный,где синяя изолелента ?
	[^]

Nikenike	6.12.2017 - 16:52 [ показать ] 28
Статус: Offline Приколист Регистрация: 26.01.15 Сообщений: 382	А светодиод надо было сове в глаз вставить. В оба. Эх, такой пролет...
	[^]

goldman76

6.12.2017 - 16:52

Статус: Offline

ЯПаласатый мух

Регистрация: 12.11.10
Сообщений: 597

Цитата (denisiuk @ 6.12.2017 - 16:51)

Рукожоп знатный,где синяя изолелента ?

В дупле поищи.

[^]

Xmpe

6.12.2017 - 16:52

Статус: Offline

Шутник

Регистрация: 27.09.11
Сообщений: 42

Цитата (Desperado25 @ 6.12.2017 - 16:50)

Круто, конечно! Но я нижучьла не понял.

Сделал из совы Wifi адаптер для компа с помощью дохлого планшета =)

[^]
