Послевоенная советская зенитная артиллерия.

Советская зенитная артиллерия сыграла очень важную роль в великой Отечественной войне. По официальным данным, в ходе боевых действий наземными средствами ПВО сухопутных войск было сбито 21 645 самолётов, в том числе зенитными пушками калибра 76 мм и более — 4047 самолётов, зенитными автоматами — 14 657 самолётов.

32 фото Сергей Линник

На фото: КС-19 — советское зенитное орудие калибра 100 мм.

Помимо борьбы с авиацией противника, зенитные орудия в случае необходимости часто вели огонь по наземным целям. Например, в Курской битве принимали участие 15 истребительно-противотанковых артдивизионов по двенадцать зенитных 85-мм пушек. Мера эта конечно была вынужденной, так как зенитные орудия были намного дороже, подвижность меньше, а маскировались они тяжелее.

Количество зенитных орудий в ходе войны непрерывно увеличивалось. Особенно существенным был прирост малокалиберных зенитных автоматов, так на 1 января 1942 года в наличии имелось около 1600 37-мм зенитных пушек, а на 1 января 1945 года имелось около 19 800 орудий. Однако, несмотря на количественное увеличение зенитных автоматов, в СССР в ходе войны так и не были созданы зенитные самоходные установки (ЗСУ), способные сопровождать и прикрывать танки.

Отчасти потребность в таких машинах удовлетворялась полученными по ленд-лизу американскими счетверёнными 12,7-мм ЗСУ М17, которые монтировались на шасси полугусеничного бронетранспортёра М3.

Эти ЗСУ показали себя очень эффективным средством защиты танковых частей и соединений на марше от воздушного нападения. Кроме того, M17 успешно использовались о время боев в городах, ведя плотный огонь по верхним этажам зданий.

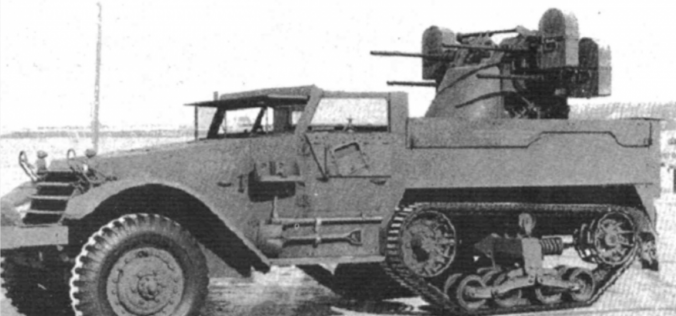

Фото: ЗСУ М17

Задача прикрытия войск на марше возлагалась в основном на зенитные пулемётные установки (ЗПУ) калибра 7,62-12,7-мм, устанавливаемые на грузовые машины.

Массовый выпуск принятого на вооружение в 1940 году 25-мм автомата 72-К из-за трудностей с освоением серийного производства начался только во второй половине войны. Ряд конструктивных решений зенитного автомата 72-К был заимствован от 37-мм автоматической зенитной пушки обр. 1939 года 61-К.

Фото: Зенитный автомат 72-К

Зенитные автоматы 72-К предназначались для противовоздушной обороны уровня стрелкового полка и в РККА занимали промежуточное положение между крупнокалиберными зенитными пулемётами ДШК и более мощными 37-мм зенитными пушками 61-К. Они так же устанавливались на грузовики, но гораздо в меньших количествах.

Фото:Зенитный автомат 72-К в кузове грузовика

Зенитные автоматы 72-К и спаренные установки 94-КМ на их базе применялись против низколетящих и пикирующих целей. По количеству выпушенных экземпляров они сильно уступили 37-мм автоматам.

Фото: Установки 94-КМ на грузовиках

Создание зенитного автомата такого калибра с обойменным заряжанием представляется не вполне оправданным. Применение обойменного заряжания для зенитного автомата малого калибра сильно снижало практическую скорострельность, ненамного превосходя по этому показателю 37-мм автомат 61-К. Но при этом сильно уступая ему по дальности, высотности и поражающему действию снаряда. Стоимость производства 25-мм 72-К была не намного меньше стоимости производства 37-мм 61-К.

Установка вращающейся части орудия на неотделяемой четырёхколёсной повозке, являются объектом критики на основании сравнения с аналогичными по классу зарубежными зенитными пушками.

Однако следует отметить, что сам 25-мм снаряд был не плох. На дистанции 500 метров, бронебойный снаряд массой 280 гр., с начальной скоростью 900 м/с., по нормали пробивал 30-мм броню.

При создании установки с ленточным питанием, вполне можно было добиться высокой скорострельности, что и было сделано после войны в зенитных 25-мм автоматах созданных для ВМФ.

С окончанием войны в 1945 году производство 72-К было прекращено, тем не менее, они продолжали состоять на вооружении до начала 60-х, пока не были заменены 23–мм ЗУ-23-2.

Гораздо большее распространение получила 37-мм автоматическая зенитная пушка образца 1939 года 61-К, созданная на основе шведской 40-мм пушки Bofors.
37-мм автоматическая зенитная пушка образца 1939 года представляет собою одноствольное малокалиберное автоматическое зенитное орудие на четырёхстанинном лафете с неотделяемым четырёхколёсным ходом.

Автоматика пушки основана на использовании силы отдачи по схеме с коротким откатом ствола. Все действия, необходимые для производства выстрела (открывание затвора после выстрела с экстрагированием гильзы, взведение ударника, подача патронов в патронник, закрывание затвора и спуск ударника) производятся автоматически. Вручную осуществляется прицеливание, наведение орудия и подача обойм с патронами в магазин.

Согласно руководству службы орудия, главной его задачей признавалась борьба с воздушными целями на дальностях до 4 км и на высотах до 3 км. В случае необходимости пушка может быть успешно использована и для стрельбы по наземным целям, в том числе по танкам и бронемашинам.

61-К в течение Великой Отечественной войны являлись основным средством противовоздушной обороны советских войск в прифронтовой полосе.

За годы войны промышленностью было поставлено Красной Армии более 22 600 37-мм зенитных пушек обр. 1939 года. Кроме того, на завершающем этапе войны в войска начала поступать зенитная самоходная установка СУ-37, созданная на базе самоходной установки СУ-76М и вооруженная 37-мм зенитным автоматом 61-К.

Фото: Зенитные самоходные установки СУ-37

В целях повышения плотности зенитного огня в конце войны была разработана двухорудийная установка В-47, состоявшая из двух автоматов 61-К на четырехколесной повозке.

Фото: Двухорудийная установка В-47

Несмотря на то, что производство 61-К было завершено в 1946 году, они ещё очень долго оставались на вооружении и принимали участие в многочисленных войнах на всех континентах.

37-мм зенитные пушки обр. 1939 г. активно использовались в ходе Корейской войны как северокорейскими, так и китайскими частями. По итогам применения, орудие зарекомендовало себя положительно, но в ряде случаев отмечалась недостаточная дальность стрельбы. В качестве примера приводится бой в сентябре 1952 года 36 самолётов P-51 с дивизионом 61-К, в результате которого было сбито 8 самолётов (по советским данным), а потери дивизиона составили одно орудие и 12 человек из состава расчётов.

В послевоенные годы орудие экспортировалось в десятки стран мира, в армиях многих из которых оно стоит на вооружении и в настоящее время. Помимо СССР, орудие выпускалось в Польше, а также в Китае под индексом Тип 55. Кроме того, в Китае на базе танка Тип 69 была создана самоходная спаренная зенитная установка Тип 88 .

Активно использовались 61-К и в ходе Вьетнамской войны (при этом использовалась полукустарная спаренная самоходная зенитная установка на базе танка Т-34, известная как Тип 63). Применялись 37-мм пушки обр. 1939 г. и в ходе арабо-израильских войн, а также в ходе различных вооружённых конфликтов в Африке и в других регионах мира.

Это зенитное орудие, пожалуй, является самым «воюющим», по количеству вооруженных конфликтов, где оно применялось. Точное количество сбитых им самолётов не известно, но можно сказать, что оно значительно больше, чем у какого либо другого зенитного орудия.

Единственным выпускаемым в военное время в СССР зенитным орудием среднего калибра была 85-мм зенитная пушка обр. 1939 г.

Во время войны, в 1943 году, с целью удешевления производства и повышения надежности работы механизмов орудия вне зависимости от угла возвышения, было создана и успешно испытана модернизированная 85-мм пушка обр. 1939 г. с копирной полуавтоматикой, автоматическим регулятором скорости наката и упрощенными агрегатами.

В феврале 1944г. эта пушка, получившая заводской индекс КС-12, пошла в серийное производство.

В 1944 году, на вооружение была принята 85-мм зенитная пушка обр. 1944 г. (КС -1). Она была получена наложением нового 85-мм ствола на лафет 85-мм зенитной пушки обр. 1939 г. Целью модернизации было повышение живучести ствола и удешевление производства. На вооружение КС-1 приняли 2 июля 1945 года.

Фото: Зенитная 85-мм пушка КС-1

Для наводки пушки по данным ПУАЗО установлены принимающие приборы, связанные синхронной связью с ПУАЗО. Установка взрывателей с помощью установщика взрывателей производится по данным ПУАЗО или по команде командира 85 мм зенитная пушка обр. 1939 г. была снабжена принимающими приборами ПУАЗО-З, а 85-мм зенитная пушка обр. 1944 г. – ПУАЗО-4А.

В начале 1947 года на испытания поступило новое 85-мм зенитное орудие КС-18.
Пушка КС-18 представляла собой четырёхколёсную платформу массой 3600 кг с торсионной подвеской, на которой устанавливался станок с орудием массой 3300 кг. Орудие оснащалось лотком и досылателем снарядов. Благодаря увеличенной длине ствола и использованию более мощного заряда зона поражения целей по высоте была увеличена с 8 до 12 км. Камора КС-18 была идентична с 85-мм противотанковой пушкой Д-44.

Орудие оснащалось синхронно-следящим приводом и принимающими приборами ПУАЗО-6.

Пушка КС-18 была рекомендована на вооружение войсковой зенитной артиллерии и зенитной артиллерии РВК вместо 85-мм зенитных пушек обр. 1939г. и обр. 1944г.

Всего за годы производства было выпущено более 14000 85-мм зенитных орудий всех модификаций. В послевоенное время они состояли на вооружении зенитных артиллерийских полков, артиллерийских дивизий (бригад), армий и РВК, и корпусной зенитной артиллерии полков (дивизионов) войсковой зенитной артиллерии.

85-мм зенитки принимали активное участие в конфликтах в Корее и Вьетнаме, где неплохо себя проявили. Заградительный огонь этих орудий зачастую вынуждал американских пилотов переходить на малые высоты, где они попадали под огонь малокалиберных зенитных автоматов.

Зенитные 85-мм орудия состояли на вооружении в СССР до середины 60-х годов, пока не были вытеснены в войсках ПВО зенитно-ракетными комплексами.

Фото: Дальномерный расчёт ПУАЗО-3

В СССР несмотря на многочисленные проектные работы в предвоенное и военное время, так и не были созданы зенитные орудия калибром больше 85-мм. Увеличение скорости и высоты полета, создаваемых на западе бомбардировщиков потребовало принятия срочных действий в этом направлении.

В качестве временной меры было решено использовать несколько сотен трофейных германских зенитных орудий калибра 105-128-мм. Одновременно с этим были форсированы работы по созданию 100-130-мм зенитных орудий.

В марте 1948 года на вооружение была принята 100-мм зенитная пушка образца 1947 года (КС-19). Она обеспечивала борьбу с воздушными целями, имевшими скорость до 1200 км/ч и высоту до 15 км. Все элементы комплекса на боевой позиции связаны между собой электропроводной связью. Наведение пушки в упреждающую точку производится гидросиловым приводом ГСП-100 от ПУАЗО, но имеется возможность наведение вручную.

Фото:Зенитное 100-мм орудие КС-19

В пушке КС-19 механизированы: установка взрывателя, досылание патрона, закрытие затвора, производство выстрела, открытие затвора и экстракция гильзы. Темп стрельбы 14-16 выстрелов в минуту.

В 1950 году с целью повышения боевых и эксплутационных свойств орудие и гидросиловой привод были модернизированы.

Система ГСП-100М, предназначенная для автоматической дистанционной наводки по азимуту и углу возвышения восьми или менее пушек КС-19М2 и автоматического ввода значений для установки взрывателя по данным ПУАЗО.
Система ГСП-100М обеспечивает возможность ручного наведения по всем трем каналам с помощью индикаторной синхронной передачи и включает орудийные комплекты ГСП-100М (по числу пушек), центральный распределительный ящик (ЦРЯ), комплект соединительных кабелей и батарейный дающий прибор.

Источником электроснабжения для ГСП-100М является штатная станция питания СПО-30, вырабатывающая трехфазный ток напряжением 23/133 В и частотой 50 Гц.

Все орудия, СПО-30 и ПУАЗО располагаются в радиусе не свыше 75 м (100 м) от ЦРЯ.

В пушке КС-19 механизированы: установка взрывателя, досылание патрона, закрытие затвора, производство выстрела, открытие затвора и экстракция гильзы. Темп стрельбы 14-16 выстрелов в минуту.

В 1950 году с целью повышения боевых и эксплутационных свойств орудие и гидросиловой привод были модернизированы.

Система ГСП-100М, предназначенная для автоматической дистанционной наводки по азимуту и углу возвышения восьми или менее пушек КС-19М2 и автоматического ввода значений для установки взрывателя по данным ПУАЗО.
Система ГСП-100М обеспечивает возможность ручного наведения по всем трем каналам с помощью индикаторной синхронной передачи и включает орудийные комплекты ГСП-100М (по числу пушек), центральный распределительный ящик (ЦРЯ), комплект соединительных кабелей и батарейный дающий прибор.

Источником электроснабжения для ГСП-100М является штатная станция питания СПО-30, вырабатывающая трехфазный ток напряжением 23/133 В и частотой 50 Гц.

Все орудия, СПО-30 и ПУАЗО располагаются в радиусе не свыше 75 м (100 м) от ЦРЯ.

С 1948 по 1955 годы было изготовлено 10151 орудий КС-19, которые до появления ЗРК были основным средством борьбы с высотными целями. Но и массовое принятие на вооружение зенитных управляемых ракет далеко не сразу вытеснили КС-19. В СССР зенитные батареи вооруженные этими орудиями имелись, по меньшей мере, до конца 70-х годов.

КС-19 поставлялись в дружественные СССР страны и участвовали в Ближневосточных и Вьетнамском конфликтах. Часть снимаемых с вооружения 85-100-мм орудий передавались противолавинным службам и использовались в качестве градобойных.

В 1954 году началось массовое производство 130-мм зенитной пушки КС-30.
Орудие имело достягаемость по высоте - 20 км, по дальности- 27 км.

Скорострельность- 12 выстр./мин. Заряжание раздельно-гильзовое, вес снаряжённой гильзы (с зарядом) — 27,9 кг, вес снаряда — 33,4 кг. Масса в боевом положении- 23500 кг. Масса в походном положении - 29000 кг. Расчёт — 10 человек/

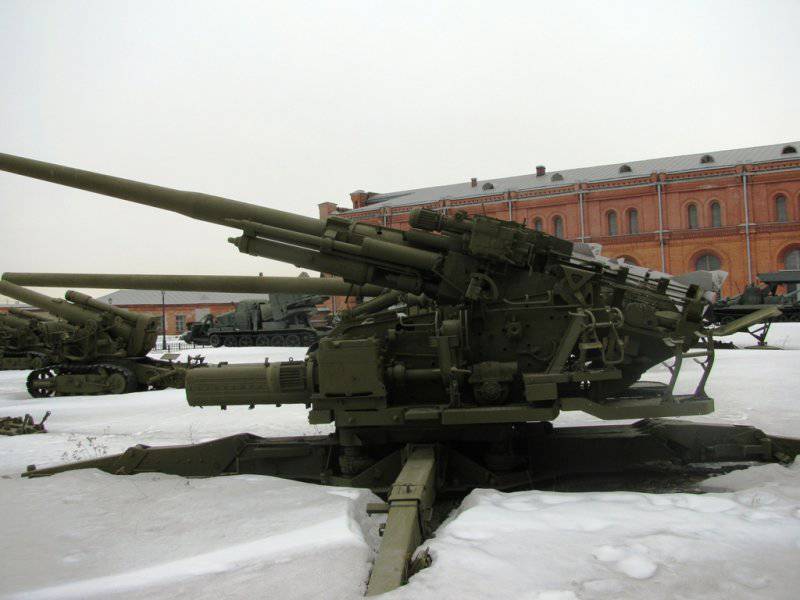

Фото:130-мм зенитная пушка КС-30

Для облегчения работы расчёта на этой зенитной пушке были механизированы ряд процессов: установка взрывателя, вывод лотка с элементами выстрела (снаряд и снаряжённая гильза) на линию заряжания, досылание элементов выстрела, закрытие затвора, производство выстрела и открытие затвора с экстракцией стреляной гильзы. Наведение пушки производится гидравлическими следящими приводами, синхронно управляемыми ПУАЗО. Кроме того, может осуществляться полуавтоматическая наводка по индикаторным приборам путём ручного управления гидроприводами.

130-мм зенитная пушка КС-30 в походном положении, рядом 85-мм зенитное орудие обр. 1939 г.

Производство КС-30 завершено в 1957 году, всего выпущено 738 орудий.
Зенитные орудия КС-30 были весьма громоздки и маломобильны.

Ими прикрывались важные административно-экономические центры. Зачастую орудия размещались на стационарных бетонированных позициях. До появления ЗРК С-25 «Беркут» около трети от общего количества этих орудий было размещено вокруг Москвы.

На базе 130-мм КС-30 в 1955 году было создано 152-мм зенитное орудие КМ-52, которое стало самой мощный отечественной зенитной артиллерийской системой.

Для уменьшения отдачи КМ-52 оснастили дульном тормозом, эффективность которого составляла 35 процентов. Затвор клиновой горизонтального исполнения, работа затвора осуществляется от энергии наката. Зенитное орудие оснастили гидропневматическими тормозом отката и накатником. Колесный ход с лафетом являются модифицированной версией от зенитки КС-30.

Масса орудия – 33.5 тонны. Достягаемость по высоте – 30км, по дальности – 33 км.

Расчет-12 человек.

Заряжание раздельно-гильзовое. Питание и подача каждого из элементов выстрела осуществлялась самостоятельно механизмами, расположенными по обе стороны ствола — слева для снарядов и справа для гильз. Все приводы механизмов питания и подачи работали от электродвигателей. Магазин представлял собой горизонтально расположенный транспортер с бесконечной цепью. Снаряд и гильза располагались в магазинах перпендикулярно плоскости стрельбы. После срабатывания автоматического установщика взрывателя подающий лоток механизма подачи снарядов перемещал очередной снаряд на линию досылания, а подающий лоток механизма подачи гильз перемещал очередную гильзу на линию досылания позади снаряда. Компоновка выстрела происходила на линии досылания. Досылание собранного выстрела производилось гидропневматическим досылателем, взводящимся при накате.

Закрывание затвора производилось автоматически. Скорострельность 16-17 выстрелов в минуту.

Орудие успешно прошло испытание, но в большую серию не запускалось. В 1957 году была изготовлена партия из 16 пушек КМ-52. Из них сформировали две батареи, дислоцированные в районе Баку.

Фото:152-мм зенитное орудие КМ-52

Во время Второй мировой войны существовал «трудный» для зенитных орудий уровень высот от 1500 м до 3000. Здесь самолеты оказывались мало досягаемыми для легких зениток, а для пушек тяжелой противовоздушной артиллерии эта высота была слишком мала. В целях разрешения проблемы казалось естественным создать зенитки некоего промежуточного калибра.

57-мм зенитная пушка С-60 была разработана в ЦАКБ под руководством В.Г. Грабина. Серийное производство пушки было начато в 1950 году.

Фото:57-мм зенитная пушка С-60 в израильском музее не авиабазе Хацерим

Автоматика С-60 работала за счет энергии отдачи при коротком откате ствола.
Питание пушки — магазинное, в магазине 4 патрона.

Тормоз отката гидравлический, веретенного типа. Уравновешивающий механизм пружинный, качающийся, тянущего типа.

На платформе станка расположены стол для обоймы с патронниками и три сиденья для расчета. При стрельбе с прицелом на платформе находятся пять человек расчета, а при работающем ПУАЗО — два или три человека.

Ход повозки неотделяемый. Подрессоривание торсионное. Колеса от грузового автомобиля ЗИС-5 с губчатым наполнением покрышек.

Масса орудия в боевом положении-4800 кг, Скорострельность - 70 выстр./мин. Начальная скорость снаряда- 1000 м/с. Вес снаряда - 2,8 кг. Достягаемость по дальности – 6000 м, по высоте - 4000 м. Максимальная скорость воздушной цели- 300 м/с. Расчет- 6-8 человек.

Батарейный комплект следящих приводов ЭСП-57 предназначался для наведения по азимуту и углу возвышения батареи 57-мм пушек С-60, состоящей из восьми или менее орудий. При стрельбе использовались ПУАЗО-6-60 и радиолокационная станция орудийной наводки СОН-9, а позднее — радиолокационный приборный комплекс РПК-1 «Ваза». Все орудия располагались на удалении не свыше 50 м от центрального распределительного ящика.

Приводами ЭСП-57 можно было осуществлять следующие виды наводки пушек:
-автоматическую дистанционную наводку пушек батареи по данным ПУАЗО (основной вид наводки);

-полуавтоматическую наводку каждой пушки по данным автоматического зенитного прицела;

-ручную наводку пушек батареи по данным ПУАЗО при помощи нуль-индикаторов точного и грубого отсчетов (индикаторный вид наводки).

Боевое крещение С-60 приняла в ходе Корейской войны в 1950—1953 гг. Но первый блин был комом — сразу выявился массовый отказ пушек. Были отмечены некоторые дефекты установки: обрывы лапок экстрактора, засорение магазина питания, отказы уравновешивающего механизма.

В дальнейшем были также отмечены непостановка затвора на автоматическом шептале, перекос или заклинивание патрона в магазине при подаче, переход патрона дальше линии досылки, одновременная подача двух патронов из магазина на линию досылки, заклинивание обоймы, предельно короткие или длинные откаты ствола и др.

Конструктивные недостатки С-60 исправили, и пушка благополучно сбивала американские самолеты.

Фото:С-60 в музее "Владивостокская крепость"

В дальнейшем 57-мм зенитная пушка С-60 экспортировалась во многие страны мира и неоднократно применялся в военных конфликтах. Пушки этого типа широко использовались в системе ПВО Северного Вьетнама во время Вьетнамской войны, показав высокую эффективность при стрельбе по целям на средних высотах, а также арабскими государствами (Египет, Сирия, Ирак) в арабо-израильских конфликтах и ирано-иракской войне. Морально устарев к концу XX века, С-60, в случае массированного применения все ещё способны уничтожать современные самолеты класса истребитель-бомбардировщик, что было продемонстрировано во время войны в Персидском заливе 1991 года, когда иракские расчеты из этих пушек сумели сбить несколько американских и британских самолетов.

По заявлению сербских военных они сбили из этих орудий несколько КР «Томагавк».

Зенитные орудия С-60 производились так же в КНР под наименованием Тип 59.
В настоящее время в России зенитные орудия этого типа законсервированы на базах хранения. Последней воинской частью, на вооружении которой стояли С-60, являлся 990-й зенитный артиллерийский полк 201-й мотострелковой дивизии в период Афганской войны.

В 1957 году на базе танка Т-54 с использованием автоматов С-60 было начато серийное производство ЗСУ-57-2. Две пушки устанавливались в открытой сверху большой башне, причем детали правого автомата являлись зеркальным отражением деталей левого автомата.

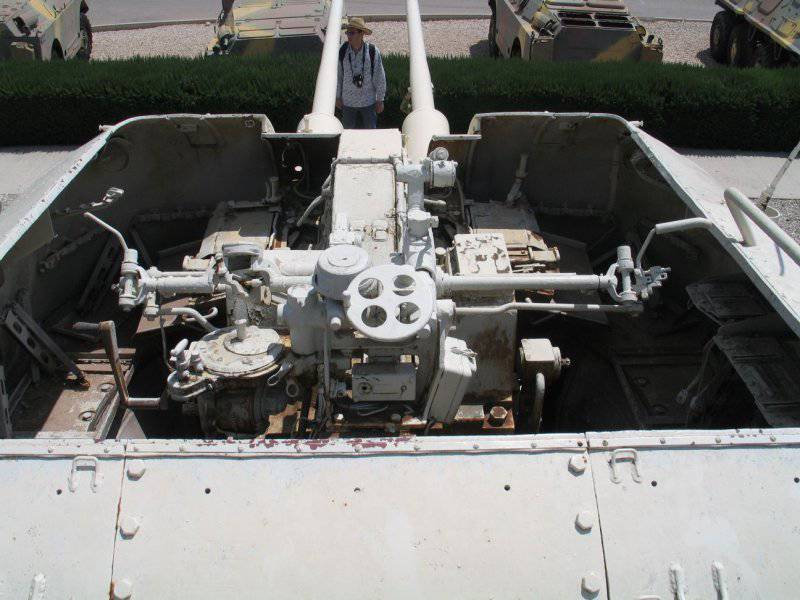

Фото:ЗСУ-57-2

Вертикальное и горизонтальное наведение пушки С-68 осуществлялось с помощью электрогидравлического привода. Привод наведения работал от электродвигателя постоянного тока и задействовал универсальные гидравлические регуляторы скорости.

Боекомплект ЗСУ состоял из 300 пушечных выстрелов, из них 248 выстрелов снаряжены в обоймы и размещены в башне (176 выстрелов) и в носовой части корпуса (72 выстрела). Остальные выстрелы в обоймы не снаряжались и укладывались в специальные отсеки под вращающимся полом. Подача обойм производилась заряжающим вручную.

В период с 1957 по 1960 год было выпущено около 800 ЗСУ-57-2.
ЗСУ-57-2 направлялись на вооружение зенитно-артиллерийскийх батарей танковых полков двухвзводного состава, по 2 установке во взводе.

Боевая эффективность ЗСУ-57-2 зависела от квалификации экипажа, подготовки командира взвода и была обусловлена отсутствием РЛС в системе наведения. Эффективный огонь на поражение мог вестись только с остановки; стрельба «с хода» по воздушным целям не была предусмотрена.

ЗСУ-57-2 использовались во Вьетнамской войне, в конфликтах между Израилем и Сирией и Египтом в 1967 и 1973 годах, а также в ирано-иракской войне.

Фото: Боснийская ЗСУ-57-2 с кустарной бронерубкой сверху, что предполагает ее использование в качестве САУ

Очень часто в ходе локальных конфликтов ЗСУ-57-2 применялась для оказания огневой поддержки сухопутным подразделениям.

Для замены 25-мм зенитных автоматов с обойменным заряжанием в 1960 на вооружение была принята 23-мм установка ЗУ-23-2. В ней были применены снаряды использовавшиеся ранее в авиационной пушке Волкова-Ярцева (ВЯ). Бронебойно-зажигательный снаряд весом 200 гр., на расстоянии 400 м по нормали пробивает 25-мм броню.

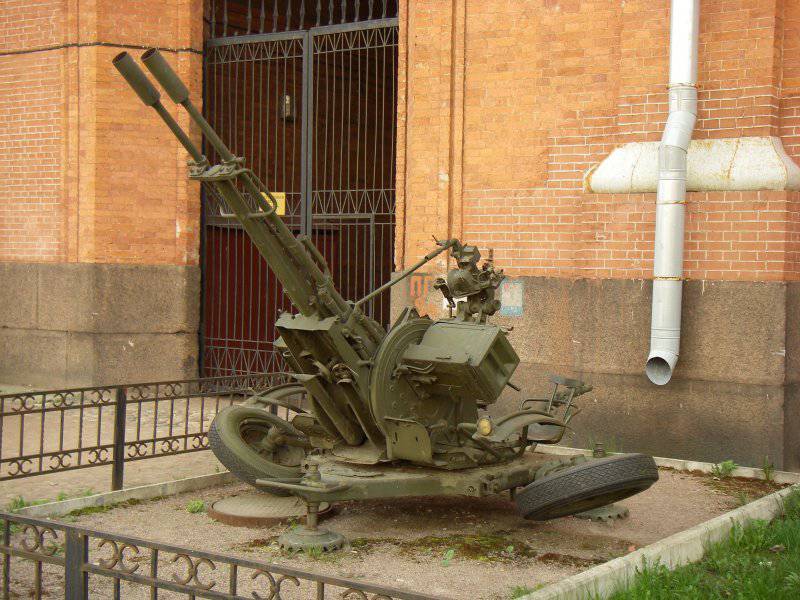

Фото:ЗУ-23-2 в Артиллерийском музее, Санкт-Петербург

Зенитная установка ЗУ-23-2 состоит из следующих основных частей: двух 23-мм автоматов 2А14, их станка, платформы с ходом, подъемного, поворотного и уравновешивающего механизмов и зенитного автоматического прицела ЗАП-23.

Питание автоматов ленточное. Ленты металлические, каждая из них снаряжена 50 патронами и уложена в быстро сменяемую патронную коробку.
