Здравствуйте мои дорогие)Соблюдая традиции хочу отметить,что давно являюсь читателем данного ресурса,а теперь,вот,решил стать еще и писателем...

Мне нравится цикл публикаций обычных людей о своей необычной работе.Вдохновленный их примером решил запилить небольшой пост и о своих трудовых буднях.А тружусь я в небольшой студии автозвука в славном городе Санкт-Петербурге.В мои обязанности входит установка аудиосистем премиум класса в автомобили,а так же сопутствующие работы,такие как шумо-виброизоляция (а любой качественный автозвук начинается именно с нее) и демонтаж-монтаж салона под перешивку кожей...

В данном посте рассказ об изготовлении ящика сабвуфера для скрытой установки в крыло,что здорово помогает эконимит место в багажнике,а потому является наиболее частым вариантом установки.

46 фото.
Итак, поехали:

На фото мы видим уже порезанную боковую обшивку под наш будущий саб

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Вор4уН
1.01.2017 - 19:45
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
Начинаем моделировать его из картона


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:46
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71

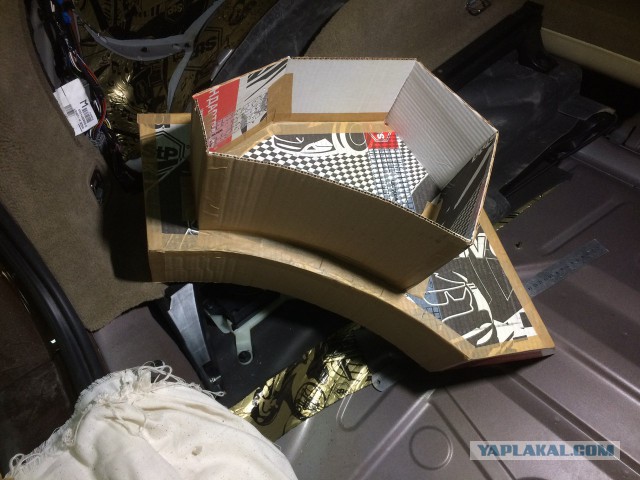

в итоге получаем что то вроде этого


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:47
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
4


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:48
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
стараемся максимально упростить форму,при этом не забываем о необходимом нам объеме (в данном случае около 17 л)


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:50
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
после того,как понимание формы пришло,начинаем воплощать в дереве


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:51
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
мы используем мдф 16 мм,как наиболее "музыкальный" и легкий в обработке материал


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:51
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
старался запечатлеть все этапы)

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:52
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
вот уже и что то вырисовывается


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:52
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
еще ракурс

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:53
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
и еще)

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:53
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
приступаем ко второму объему

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:55
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71

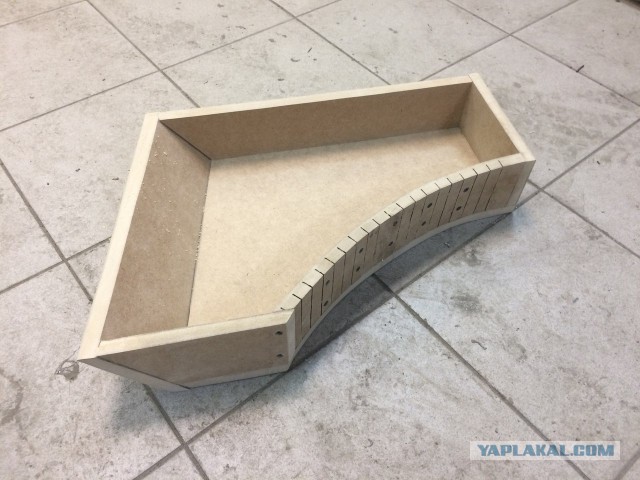

метод для сгибания материала - паралельные пропилы,не нарушающие герметичности


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:55
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
замыкаем стенки


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:56
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
на зазоры и неплотную подгонку пока внимания не обращаем

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:57
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71

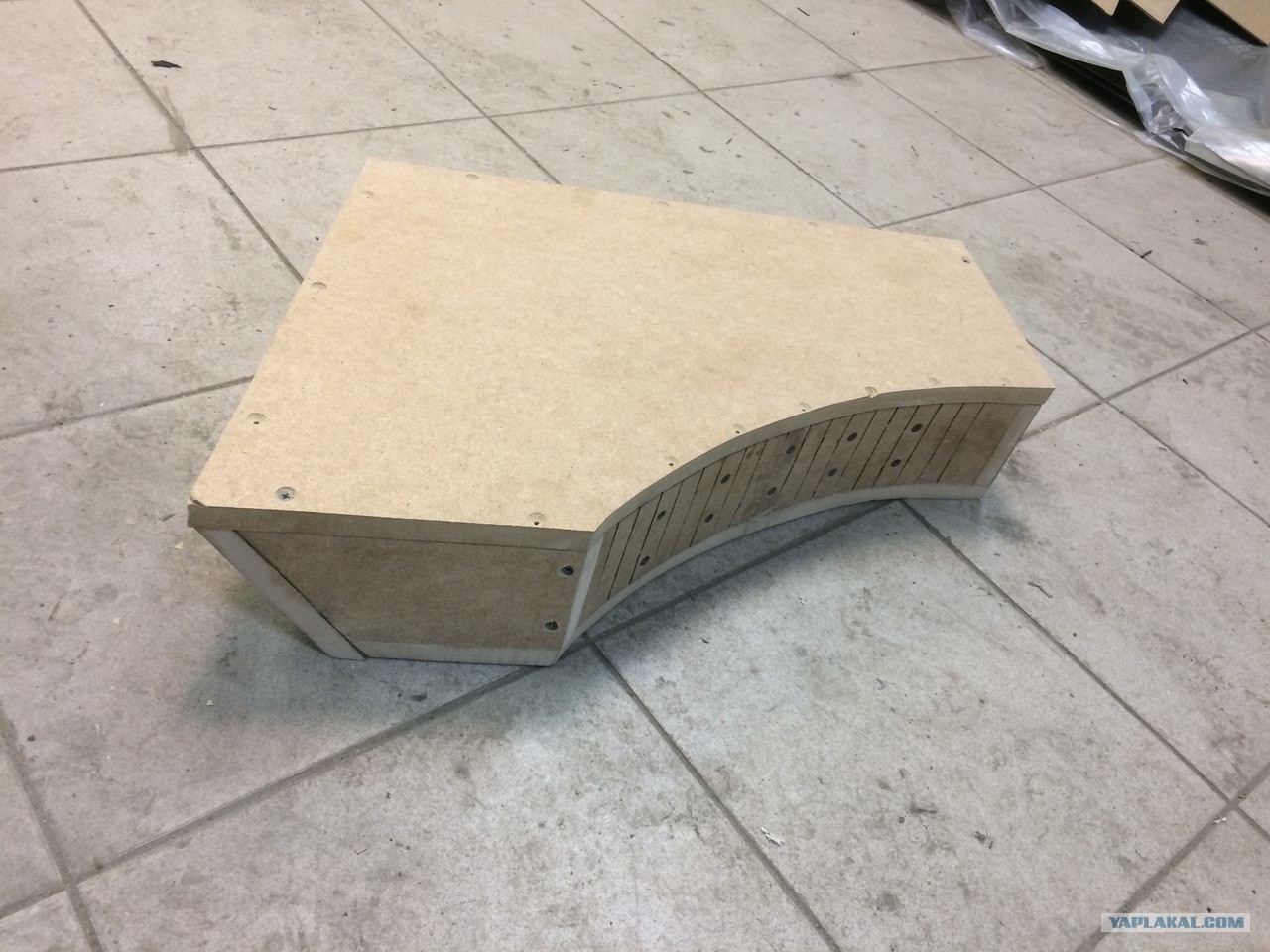

немного изогнем крышку

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:57
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
примерка

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 19:58
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
и пора резать отверстие для динамика...

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:00
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
так,как у нас будет присутствовать декоративная панель,динамик необходимо "утопить",в противном случае он будет биться об нее диффузором и издавать посторонние звуки

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:01
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
изготавливаем фланец для крепления


Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:01
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
общий план)

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:03
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
уже склеен и убраны все зазоры

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:03
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
обратная сторона

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:04
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71

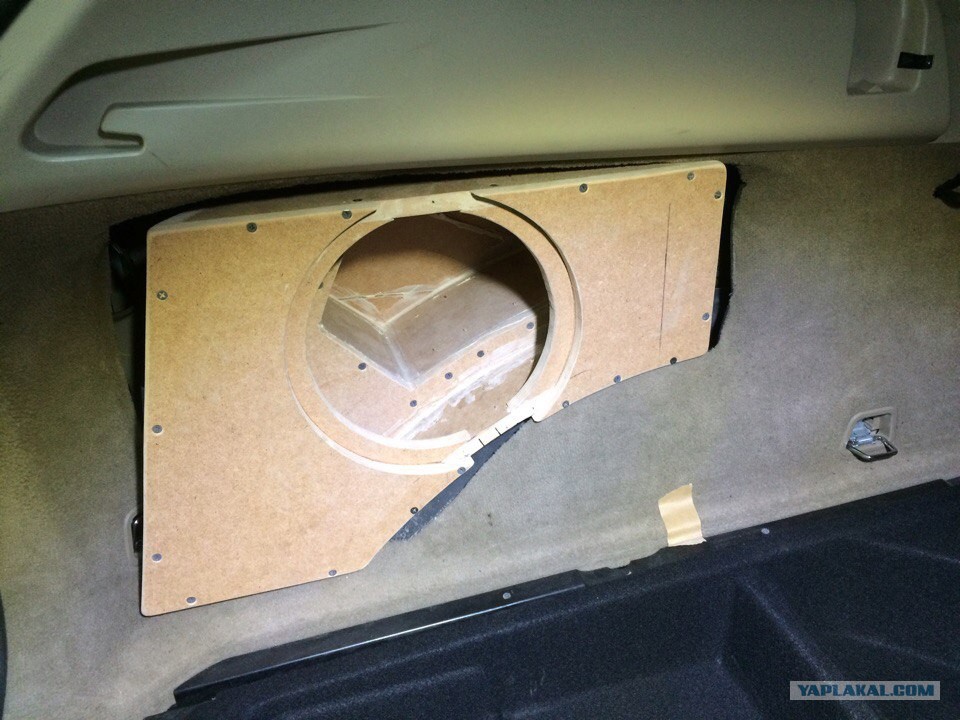

снова примерка

Автомобильный сабвуфер,или как нарисовать сову...

[^]
Вор4уН
1.01.2017 - 20:04
Статус: Offline


Шутник

Регистрация: 18.12.16
Сообщений: 71
и динамик

Автомобильный сабвуфер,или как нарисовать сову...

[^]
