Переделка бошевского акумулятора с кадмия на литий

Как и у любого домашнего рукодела/рукоблуда (ненужное зачеркнуть) у меня есть шурик, Шуруповерт который. Трудится верой и правдой уже года 3-4. Как и любая аккумуляторная вещица, рано или поздно наступает момент, когда аккумулятор перестает справляться с нагрузкой.
Стоимость нового аккума, как правило, это примерно половина стоимости шурика. У меня аккумов в комплекте 2. Естественно злоебучий жабий рык отдавался в моей черепушке каждый раз, когда я тащил севший аккумулятор на подзарядку.
Прошлым летом из двух родных батарей собрал одну, благо более-менее рабочих элементов хватило как раз на одну батарею. Помогло ненадолго.
В итоге взор был обращен в сторону лития.

15 фот

Для эксперимента раздобыл 2 батареи от ноутбука, удалось наковырять 12 элементов. Из них работоспособных, с емкостью 900-1200 мАч набралось 6шт. Жаль что не 8, было бы мощнее.
Взял 4шт и путем последовательного соединения получил батарею на 16,8В и 1150мАч. Такую емкость мне показал Imax B6 при разряде батареи до 12В.
Упаковал все это в кормус и без всяких балансиров и прочей мудрой херни подключил прямо к контактам аккумулятора. Эффект приятно удивил: шурик исправно крутил шурупы, но не мог справиться со здоровенными из них, попросту непрокручивал.
Ну это херня, подумал я и длинные шурупы, там где это возможно, стал заменять на гвозди)))
Эта батарея, как ни странно, продержалась с пол года, а потом стала сдавать, причем довольно ощутимо. Поскольку владею частным домом и объем работ, выполняемый шуриком достаточно большой, то без аккумулятора остаться никак нельзя.
Пошукав на али я понял, тут есть все. Были заказаны аккумуляторы размера 18650 и емкостью 2600мАч у проверенного продавца.
Опуская мучения, которые я испытывал пока шли мои железки от наших узкоглазых друзей перейду сразу к изготовлению

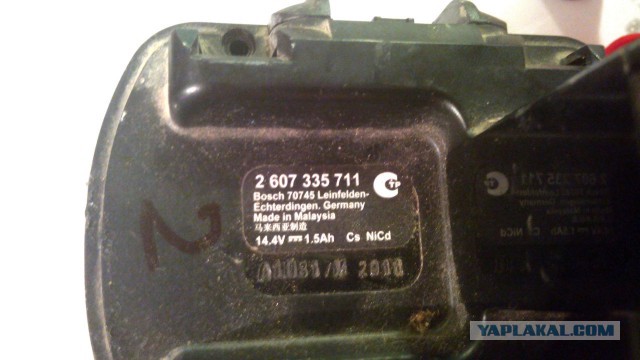

Родная батарея кадмиевая, 14,4В и 1500мАч. Содержит 12 бочонков с ядовитым кадмием, позволяет работать в морозы, но сука помнит все, точнее страдает склерозом))

На этом фото уже частично препарированная. Как показало вскрытие, пациент умер от вскрытия)

Это сообщение отредактировал Siliment - 12.08.2016 - 16:13

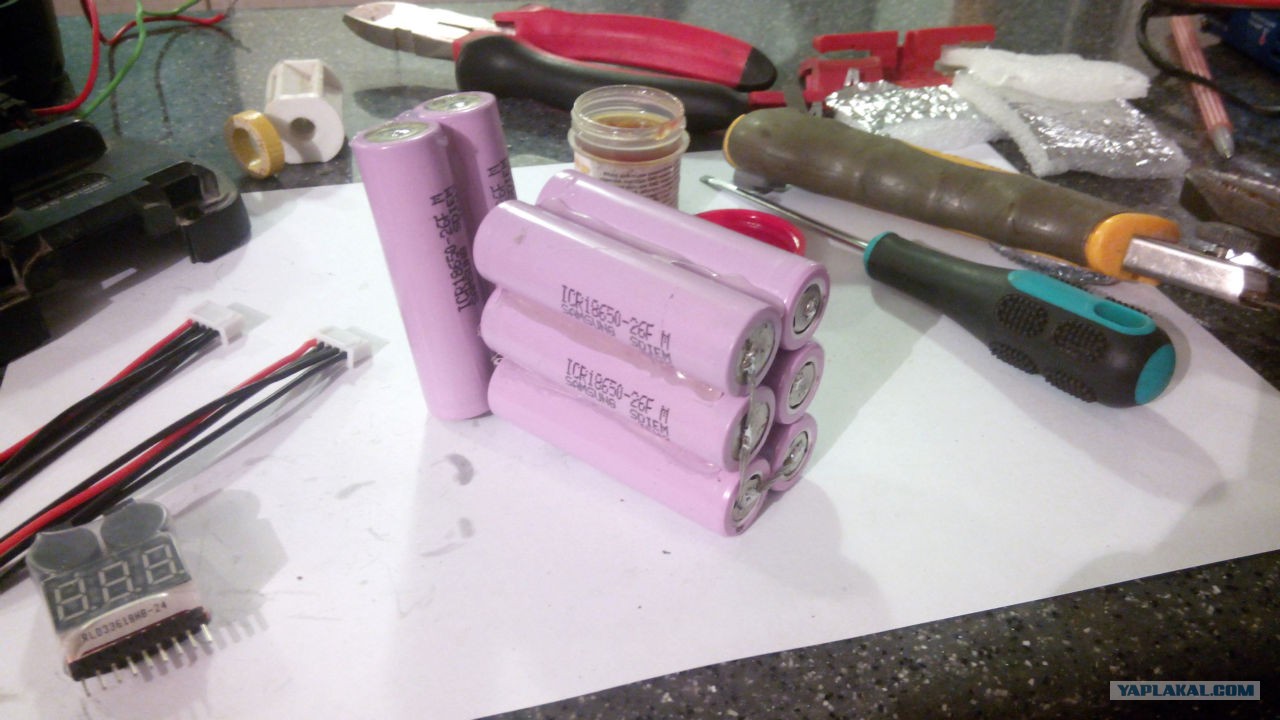

Соплепистолетом скрепляем банки попарно и попарно же спаиваем. Для тех кто запамятовал физику напомню, что параллельное соединение увеличивает емкость, а последовательное – напряжение. Я же, помимо увеличения емкости, хотел снизить ток потребления от батареи шуруповертом, т.к. почитав интернет понял что Li-ION не любят больших токов. Шурик в пике потреблял до 20А (замерено тестером). В моей схеме ток с каждого элемента из соединенной параллельно пары батарей в 2 раза ниже чем при одиночном соединении.

Примеряем сие творение в тушку пациента

Было заказано такое чудо, отображает напряжение на каждой банке и общее напряжение батареи. При разряде до определенного значения начинает неистово пищать. Порог писка выставляется руками.

Кроме нее заказаны балансирные хвосты, т.к. практика показала, что с ними батарея продюжит значительно дольше. Ну и не рванет при зарядке)
Для изготовления проставки под контакты, порывшись в хламе, нашел фиксатор барабана стиральной машинки. Они стоят в ней, когда привозишь с магазина. Как он у меня уцелел я хз, но он просто ждал этого момента, потому что подошел идеально)

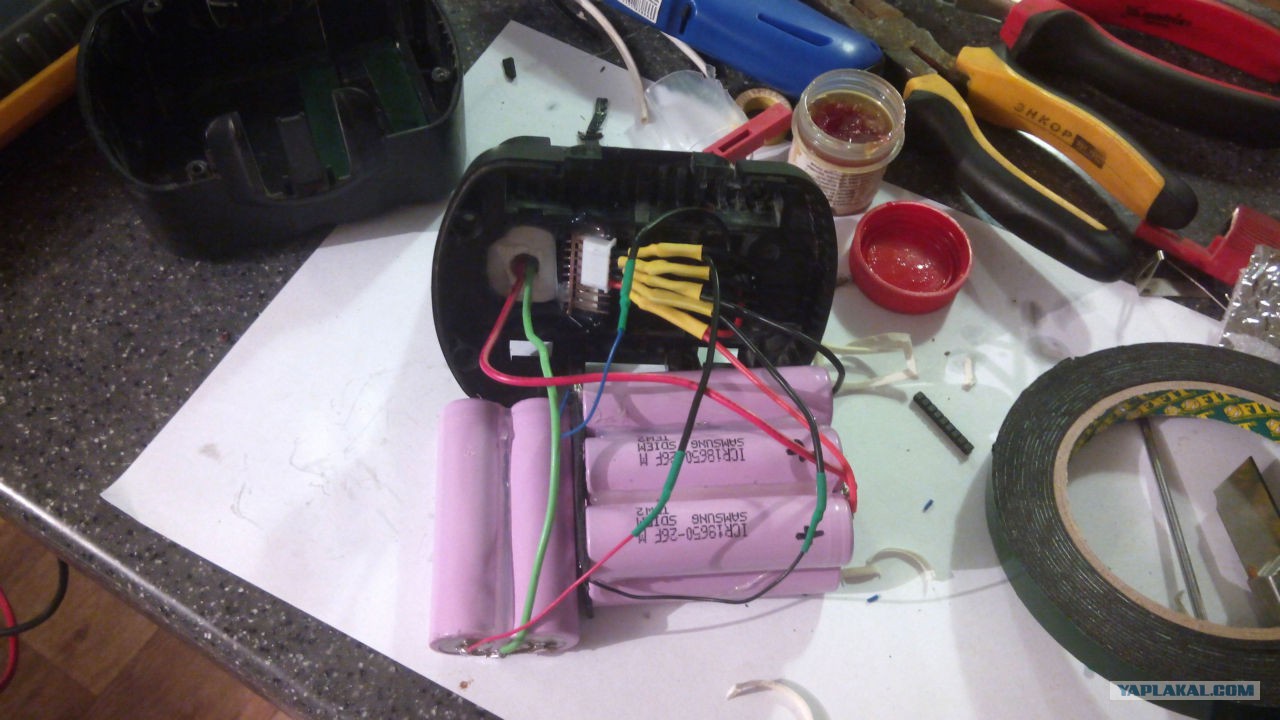

Вкорячиваем фиксатор на место, выпускаем провода от контактных площадок. Пока что все примеряется и подгоняется.

Выяснилось, что узкоглазые на пищалке неправильно расположили контакты. Берем пассатижи и аккуратно преобразуем в правильные. Такие дела, везде нужно обрабатывать напильником)

В основании видно индикатор. Хвост балансира из верхней площадки удачно укладывается в нишу шурика и служит для подключения к заряднику.

Тестовый прогон. Цыфирь 1 на индикаторе означает, что после нее будет показано напряжение первой банки. Затем идее цыфирь 2 и напруга второй банки, потом 3, 4 и затем загорается надпись ALL и выдается полное напряжение батареи.

Как раз поймал момент с индикацией заряда всего аккума.

Вид безобразия снизу

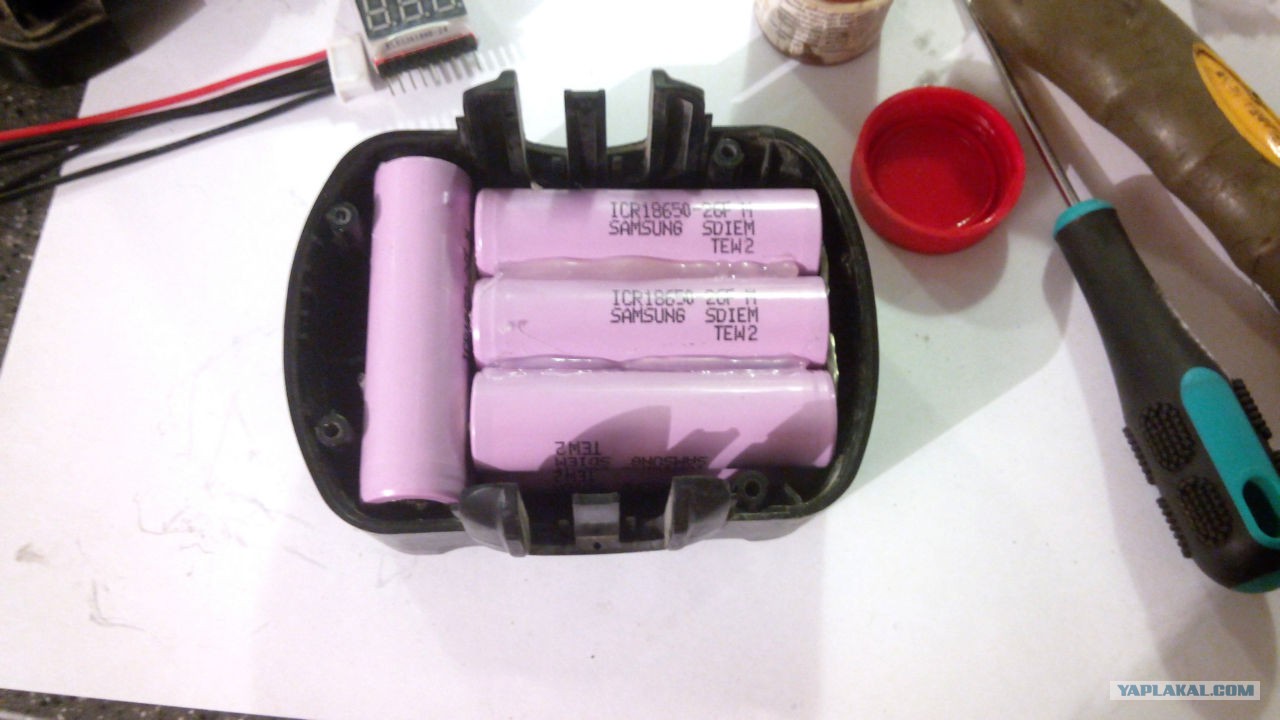

А это уже приближенный к законченному варианту. Аккумы подсоединены к пищалке-индикатору и от них выводятся хвостом наружу. Есстественно хотел изолентой, даже нашел синюю, но ее у меня тут же уперла доча (поиграть) и пришлось заворачивать все в термоусадки.

Законченный вариант

Подключил к заряднику. Тут допустил такой косяк, что 2 пары банок были заряжены почти полностью (игрался я ими после получения, проверял), а еще 2 пары банок были с тем зарядом, что оставил в них узкоглазый. Зарядник тяжко вздохнул и ушел в балансировку примерно на сутки) Я ему не мешал.

Полная емкость получившейся полностью заряженной батареи. Понимаю, что нужно измерять в процессе разряда, но ждать, когда зарядник током в 0,4А разрядит получившийся аккумулятор неохота, поэтому мысленно считаю что емкость где-то в пределах 5000мАч.
Я не стал заморачиваться на всякие ключи защиты, встроенные балансиры просто потому, что увидел их уже, когда аккум был в собранном виде, а ждать месяц посылку выше моих сил.
Усе.
