LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

Страницы: 1 2 3 4  ... 8  ОТВЕТИТЬ НОВАЯ ТЕМА
daimlermar автор 16 сен 2017 в 12:35
MAD MECHANIC  •  На сайте 9 лет
Сообщений: 2 310
ФОТО 50

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 51

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 52

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 53

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 54. Вытачиваем на станке детали, которые нам понадобятся для сборки гидроцилиндров.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

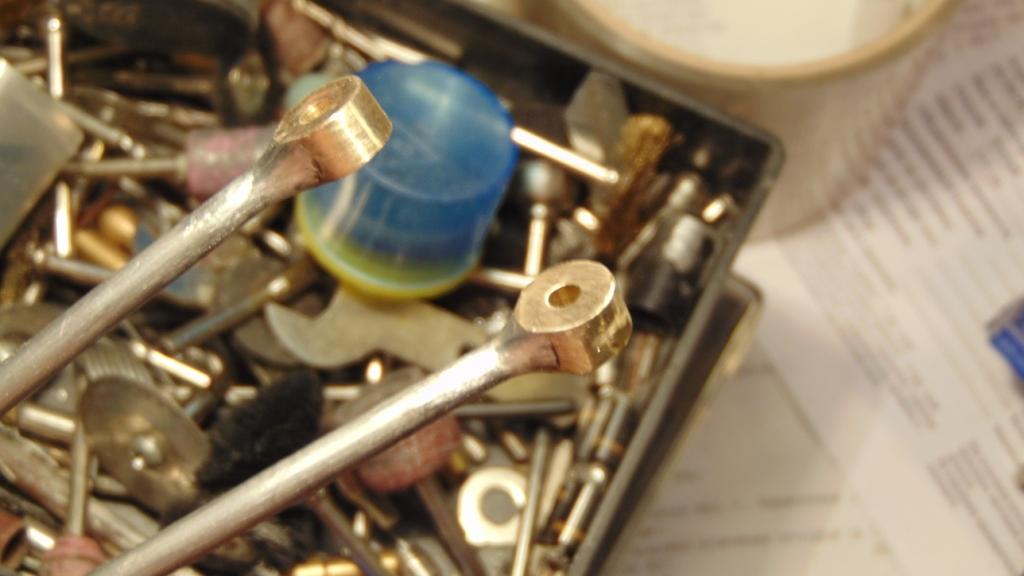

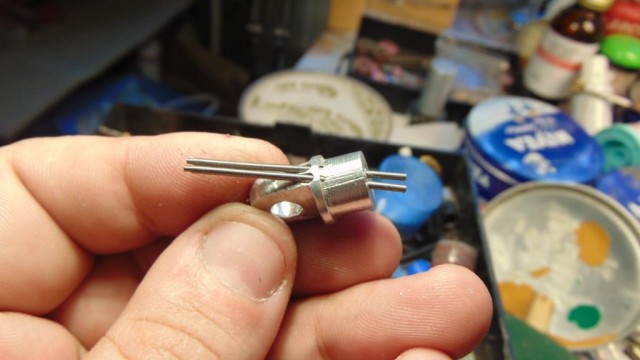

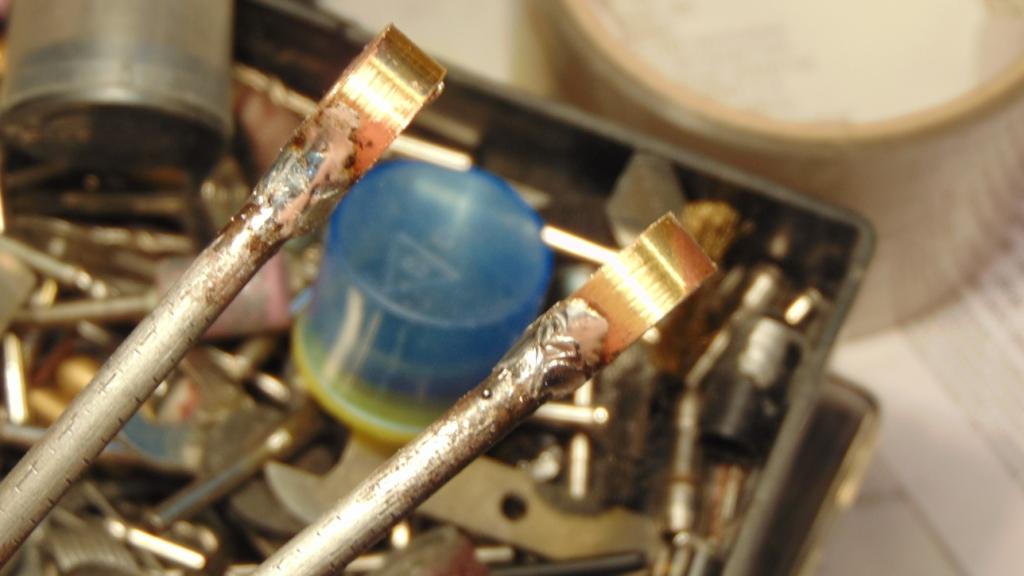

ФОТО 55. С помощью олова производим спайку штоков с головками цилиндров.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 56

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

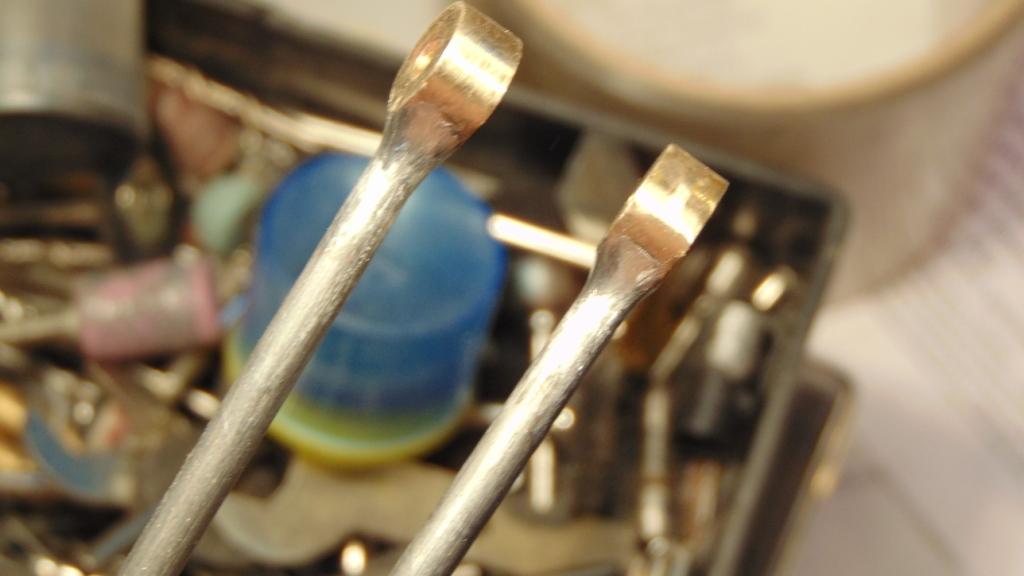

ФОТО 57. Обтачиваем олова в месте спайки.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 58.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

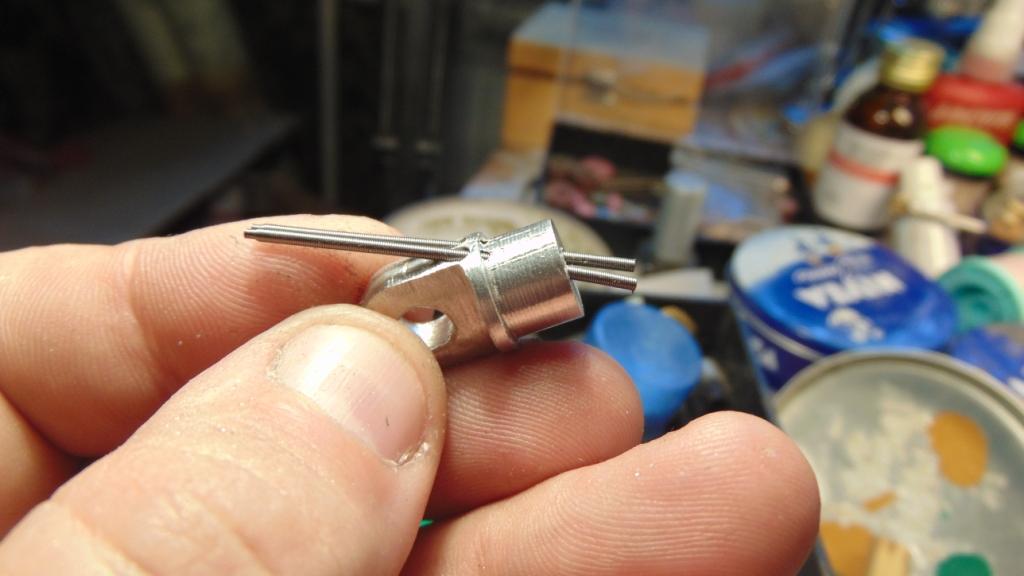

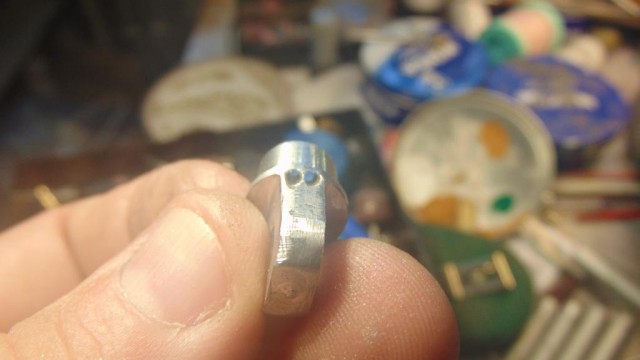

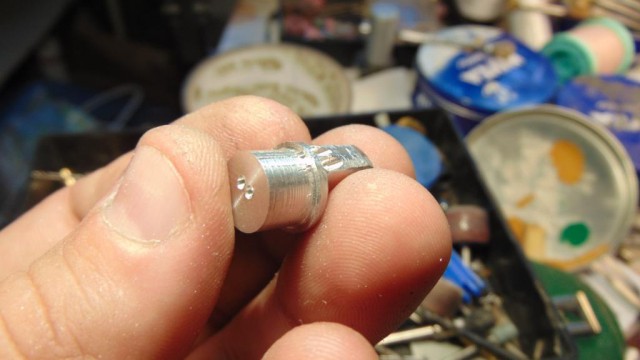

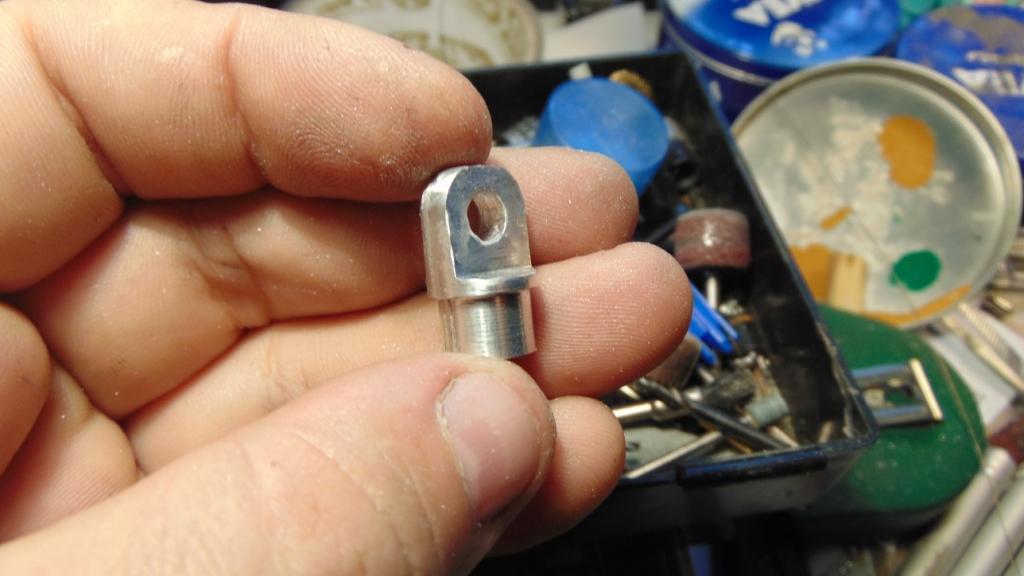

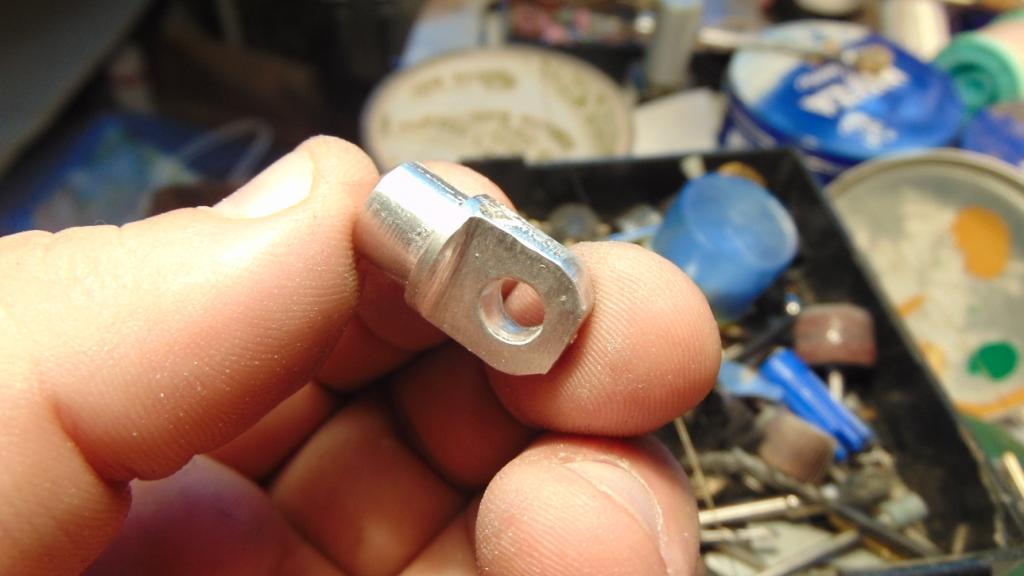

ФОТО 59. Изготавливаем на фрезере головки самих цилиндров. Просверливаем сразу каналы для РВД.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 60

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 61

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 62

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 63

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

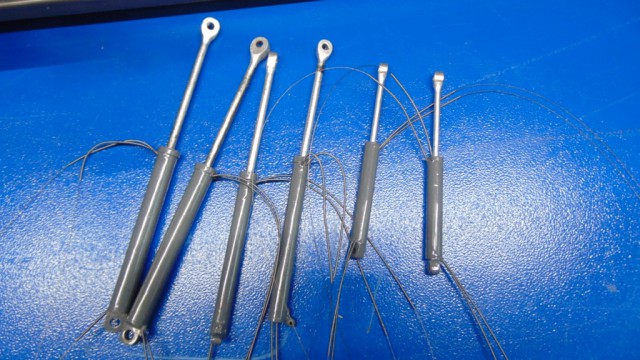

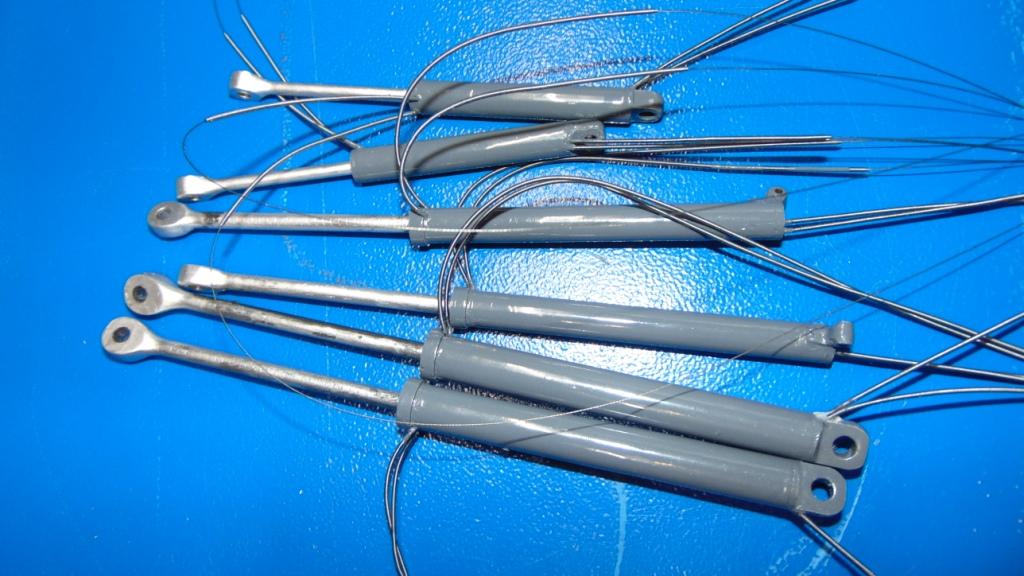

ФОТО 64. Собираем и красим наши гидроцилиндры.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 65

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

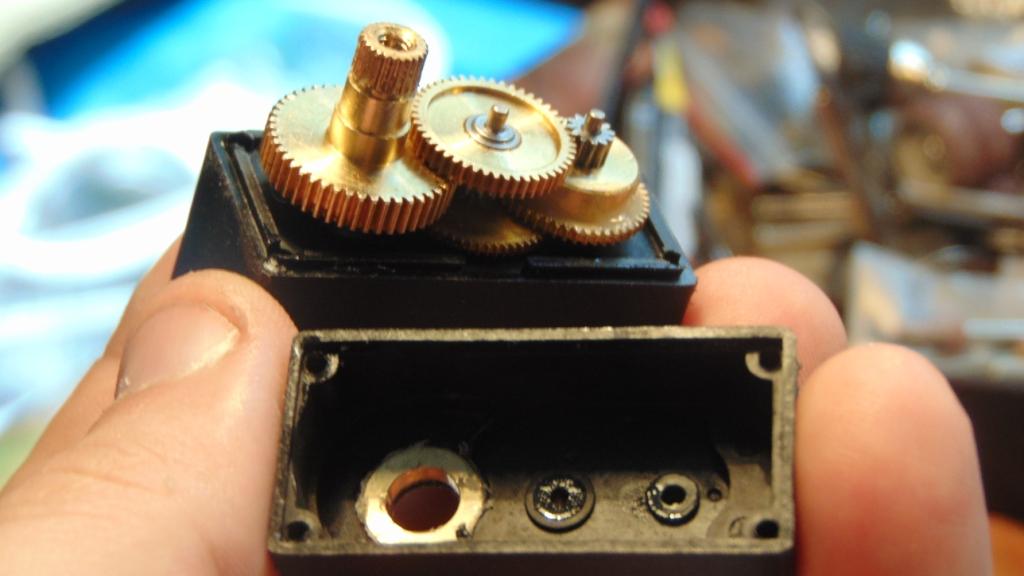

ФОТО 66. Из сервомашинок изготавливаем лебедки гидроцилиндров

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

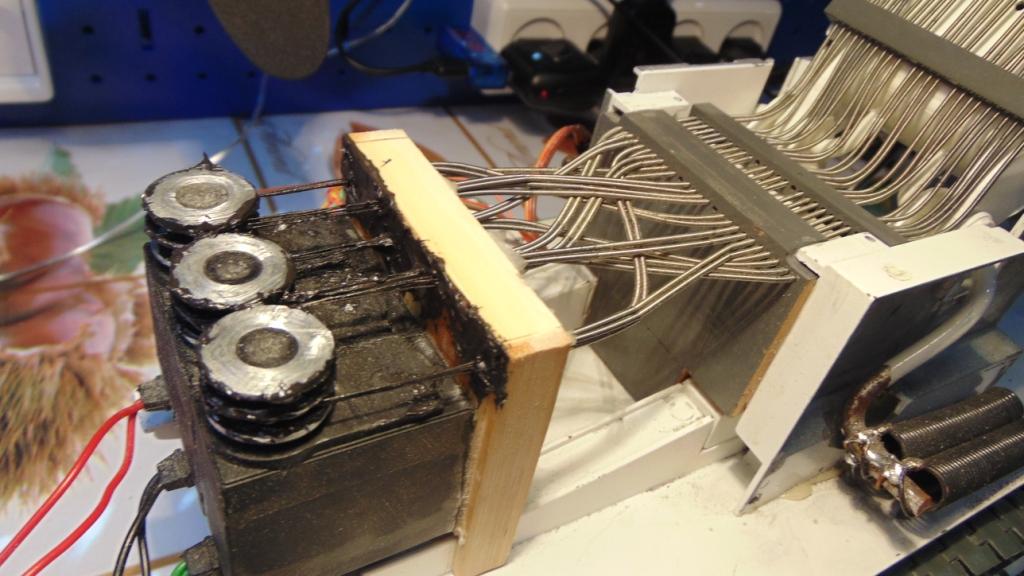

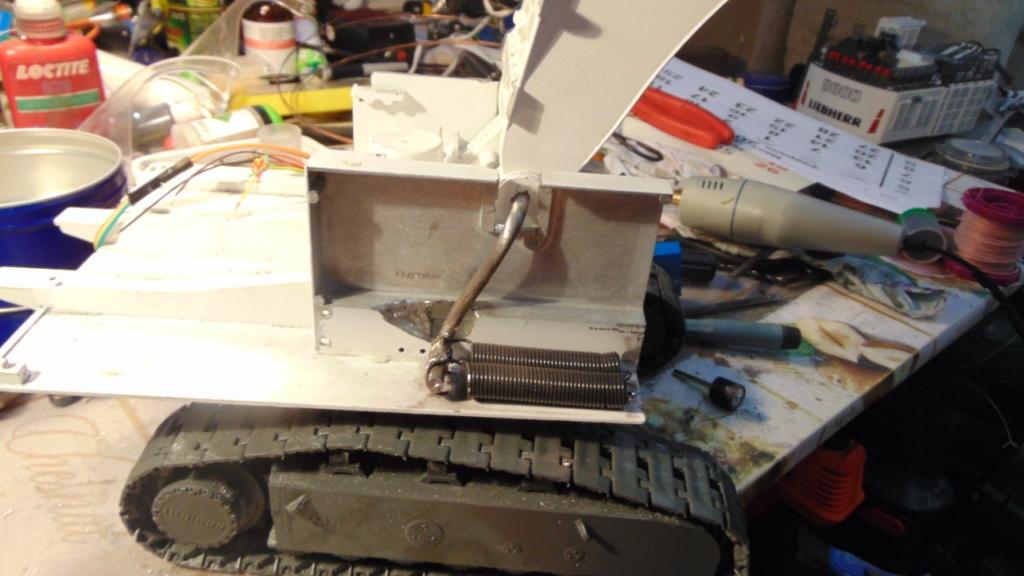

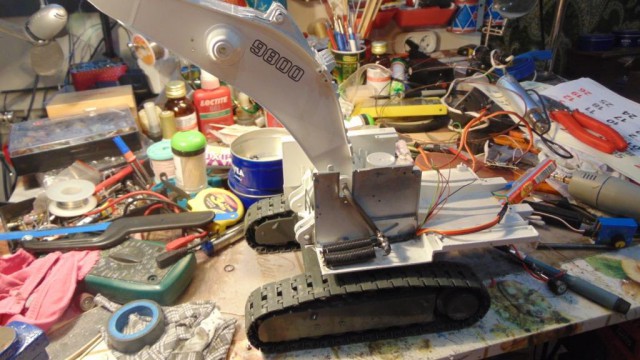

ФОТО 67. Устанавливаем лебедки и наши гидроцилиндры на модель. Тщательно промазываем шкивы графитной смазкой!!!

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

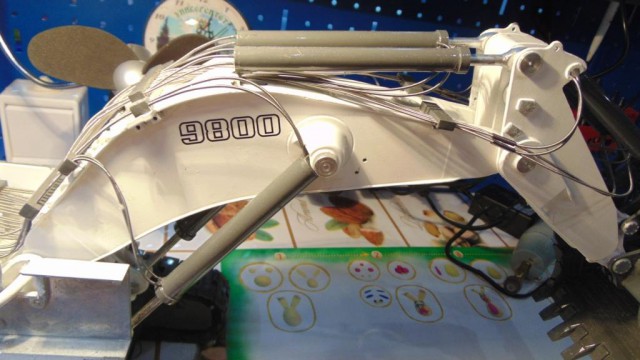

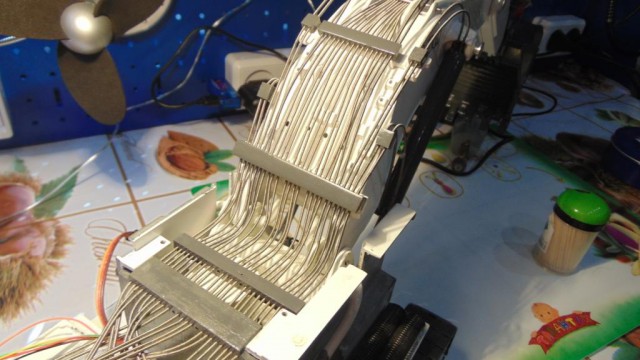

ФОТО 68. Прокладываем РВД.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 69

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 70

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 71

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 72

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
ФОТО 73

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

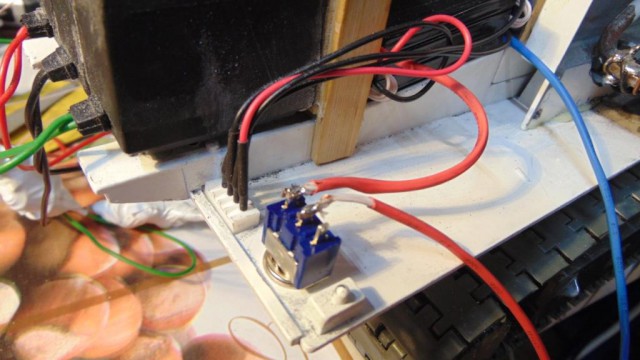

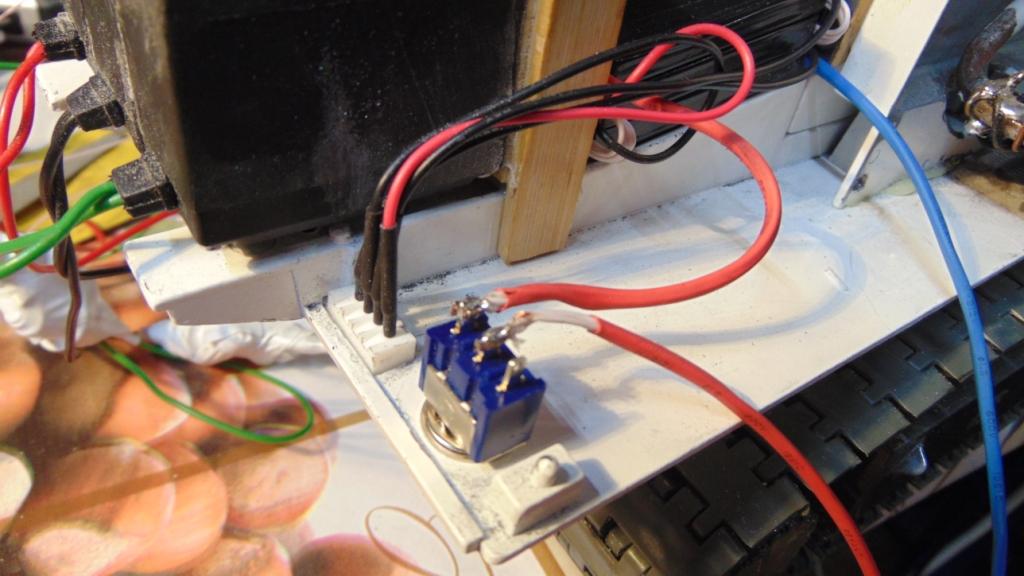

ФОТО 74. Устанавливаем сборку на 3СИ, 12 Вольт литионный АКБ и выводим клемму для балансирного зарядного устройства.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе
