Представляю вниманию сообщества свой новый проект по оживлению стендовой модели в 50 масштабе. На этот раз это экскаватор LIEBHERR R 9800 Litronic.
Обзор модели
Пост обещает быть длинным, всего 137 фото
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
daimlermar
16.09.2017 - 11:54
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310

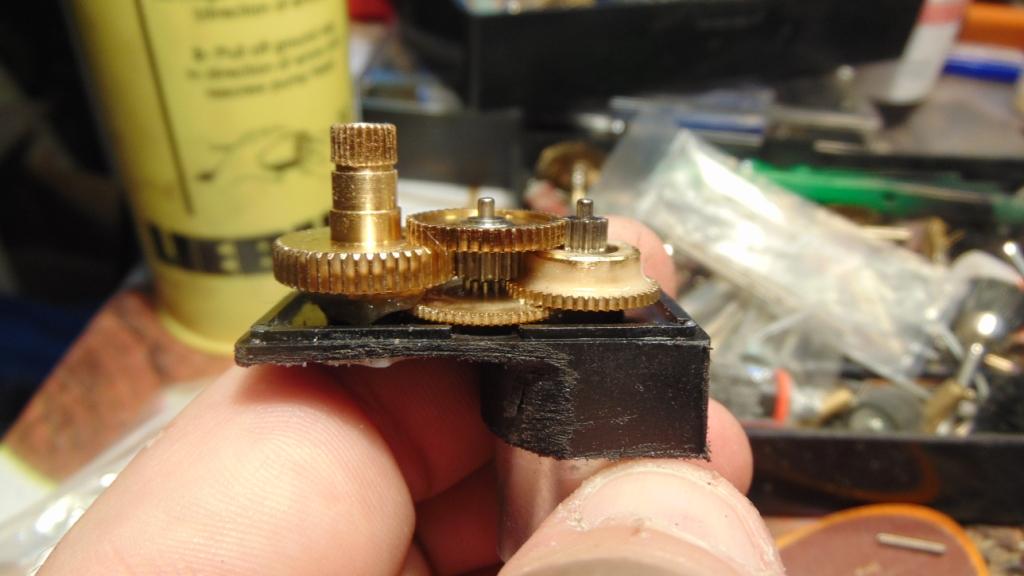

ФОТО 1. Разбираем металлические срвоприводы и строим из них приводы тележек для модели нашего экскаватора.
[
^
]
daimlermar
16.09.2017 - 11:54
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 2.
[
^
]
daimlermar
16.09.2017 - 11:55
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 3. Обтачиваем нижнюю часть корпусов серво, она нам не понадобится.
[
^
]
daimlermar
16.09.2017 - 11:56
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 4.
[
^
]
daimlermar
16.09.2017 - 11:56
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 5.
[
^
]
daimlermar
16.09.2017 - 11:57
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 6. Собираем (серво) приводы тележек
[
^
]
daimlermar
16.09.2017 - 11:57
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 7
[
^
]
daimlermar
16.09.2017 - 11:59
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 8. В крышке серво, на нашу удачу, уже установлена бронзовая втулка (подшипник скольжения) дополнительно фиксируем ее на суперклей к крышке корпуса серво и собираем привод.
[
^
]
daimlermar
16.09.2017 - 12:00
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 9. Фрезеруем телеги модели, для установки приводов.
[
^
]
daimlermar
16.09.2017 - 12:01
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 10. Устанавливаем привода.
[
^
]
daimlermar
16.09.2017 - 12:03
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 11. Вытачиваем из алюминия ступицу приводного колеса и собираем телеги.
[
^
]
daimlermar
16.09.2017 - 12:04
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 12
[
^
]
daimlermar
16.09.2017 - 12:04
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 13
[
^
]
daimlermar
16.09.2017 - 12:04
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 14
[
^
]
daimlermar
16.09.2017 - 12:05
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 15
[
^
]
daimlermar
16.09.2017 - 12:05
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 16
[
^
]
daimlermar
16.09.2017 - 12:07
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 17. Изготавливаем на станке опору поворотного механизма базы одели. Она будет состоять из трубки для круговой контакт группы (трубка на этом фото) и опорной втулки.
[
^
]
daimlermar
16.09.2017 - 12:08
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 18
[
^
]
daimlermar
16.09.2017 - 12:09
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 19
[
^
]
daimlermar
16.09.2017 - 12:09
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 20
[
^
]
daimlermar
16.09.2017 - 12:09
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 21
[
^
]
daimlermar
16.09.2017 - 12:10
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 22
[
^
]
daimlermar
16.09.2017 - 12:11
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 23. Протачиваем на станке полость в поворотном механизме модели.
[
^
]
daimlermar
16.09.2017 - 12:14
[
показать
]
Статус:
Offline
MAD MECHANIC
Регистрация: 3.07.16
Сообщений: 2310
ФОТО 24. Протачиваем спур из прочного сплава, от РУ модели 10 масштаба, для установки его в поворотный механизм.
[
^
]
