LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

~~daimlermar~~ автор 16 сен 2017 в 12:16

MAD MECHANIC • На сайте 9 лет

Сообщений: 2 310

ФОТО 25. Пиньен устанавливаем на редуктор БК мотора поворота модели.

LIEBHERR R9800 Радиоуправляемая дилерская модель экскаватора в 50 масштабе

ФОТО 26

ФОТО 27. Устанавливаем спур в базе модели.

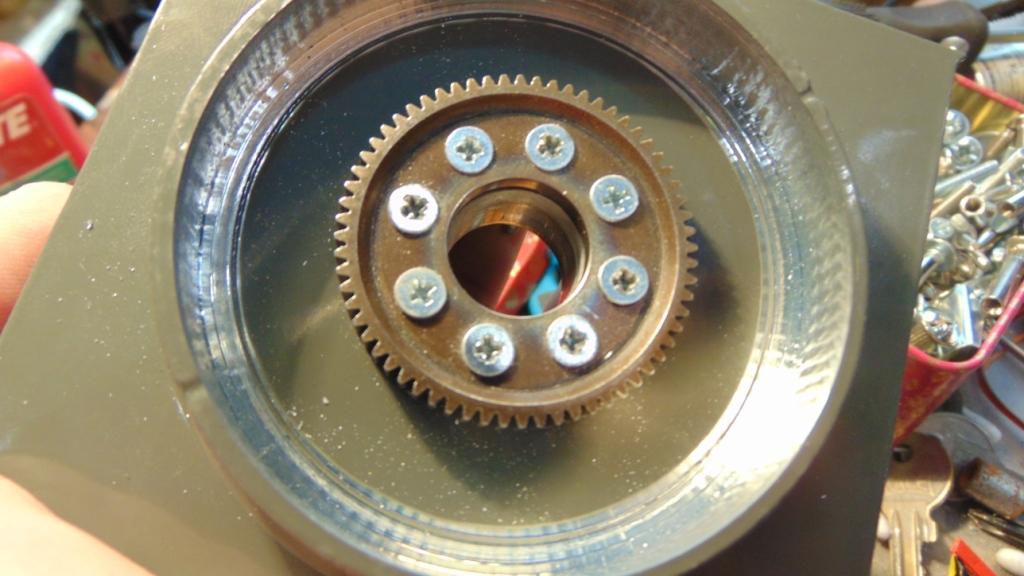

ФОТО 28. Фиксируем спур на болты.

ФОТО 29. Подрезаем болты и фиксируем гайки на резьбе клеем.

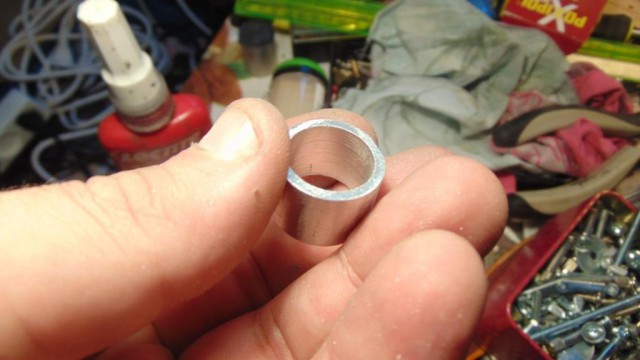

ФОТО 30. Займемся верхней частью привода механизма поворота. Устанавливаем опорную втулку.

ФОТО 31

ФОТО 32

ФОТО 33

ФОТО 34. Устанавливаем привод механизма поворота.

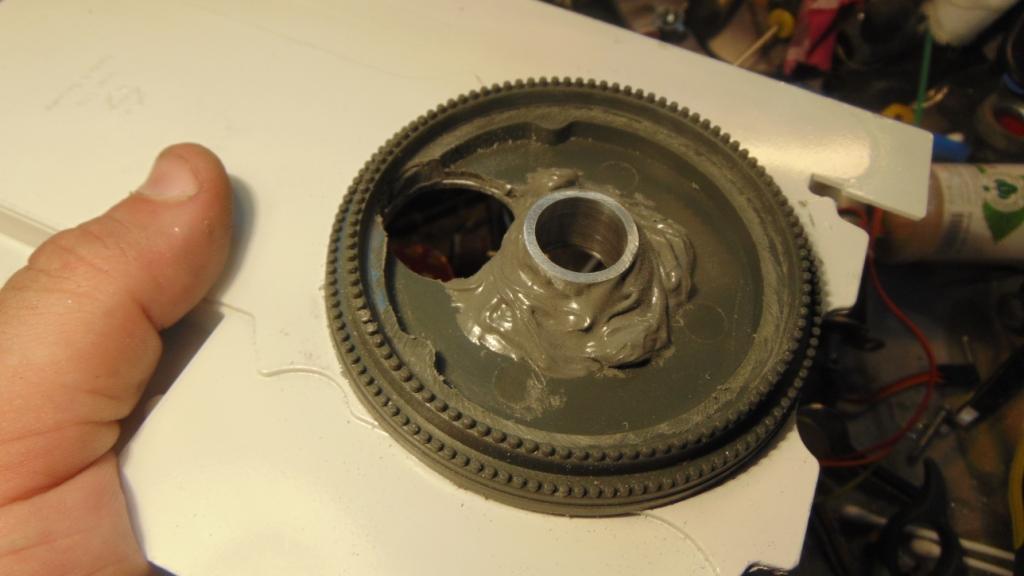

ФОТО 35. Механизм поворота фиксируем на холодную сварку "ПОКСИПОЛ СТАЛЬ"

ФОТО 36

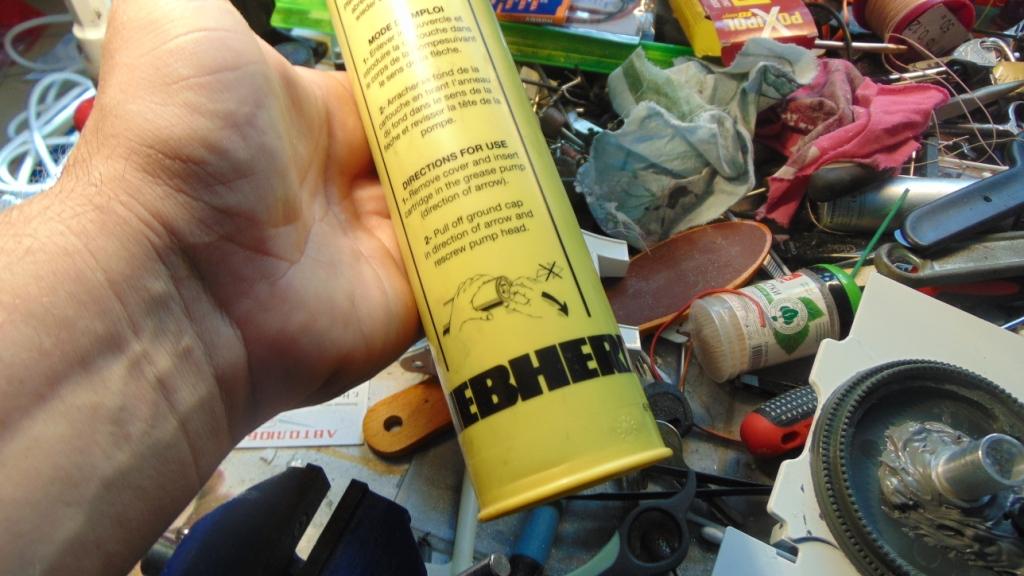

ФОТО 37. Мазуту для смазки механизма поворота будем использовать дилерскую, от производителя.......)))))))

ФОТО 38

ФОТО 39. Собираем механизм поворота.

ФОТО 40. Устанавливаем в механизм поворота кольцевую контакт группу на шесть пинов.

ФОТО 41

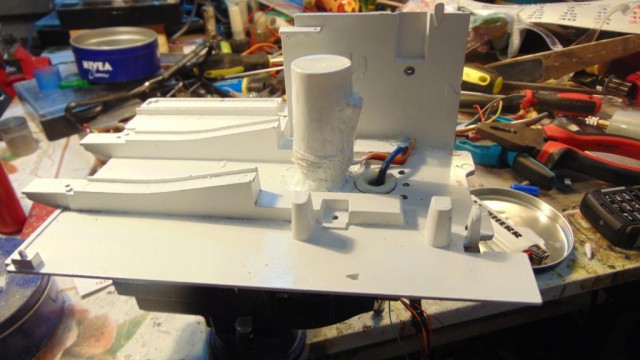

ФОТО 42. Собираем базу модели.

ФОТО 43, Для уменьшения нагрузки на цилиндры подъема стрелы, будем устанавливать механизм обратной тяги. Благодаря этому механизму, вес самой стрелы и ковша будет равен нулю. Это позволит без лишней нагрузки гидроцилиндрам стрелы хорошо ее перемещать.

ФОТО 44. Для изготовления рамы механизма обратной тяги используем сердечник электрода диаметром в 6 милиметров

ФОТО 45. Протачиваем и рассверливаем стрелу.

ФОТО 46

ФОТО 47. Устанавливаем пружины механизма обратной тяги стрелы. По обоим сторонам, всего 4 штуки.

ФОТО 48

ФОТО 49
