Восстановление матрицы LCD ТВ. Реально ли?


Страницы: (3) 1 2 [3]	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

urriy	19.12.2018 - 19:51 [ показать ]
Статус: Offline Приколист Регистрация: 4.03.14 Сообщений: 314	Утюг плюс последующее прижатие и фиксирование-заработать может-но ненадолго.Спецы советуют на одном известном форуме "Сначала шлейф отсоединяется от стекла (теплый воздух), затем тщательно зачищается и стекло и шлейф от старой анизотропной пленки (ацетон, МЭК) , далее наносится новая анизотропная пленка( AFC). Самое сложное- совместить дорожки на стекле и на шлейфе. После давим на шлейф бруском, нагретым до определенной температуры определенное время (давление, температура и время - указаны производителем пленки). Контакт получается надежным. Но для всего этого нужна специальная остнастка"
	[^]

drvz	19.12.2018 - 19:54 [ показать ]
Статус: Offline Приколист Регистрация: 17.04.12 Сообщений: 386	делали. вечером под пивко. причем уже кто то пытался и замучал шлейф
	[^]

drvz	19.12.2018 - 19:55 [ показать ]
Статус: Offline Приколист Регистрация: 17.04.12 Сообщений: 386	причем все шлейфа . не помню восемь что-ли. час полтора заняло. Это сообщение отредактировал drvz - 19.12.2018 - 19:57
	[^]

ААК65

19.12.2018 - 19:59

Статус: Offline

Ярила

Регистрация: 4.02.16
Сообщений: 13722

Цитата (Sam76 @ 19.12.2018 - 18:10)

Тож LG телик 4к. И вроде бы картинка изюм.. Но заметил, что чёрного-то цвета и нет..он какой-то светящийся синий.. И тут интерес к нему пропал, отдал родителям, пусть старики радуются.

Может настроить надо было?
Черный не выставлялся в принципе?

[^]

urriy

19.12.2018 - 20:00

Статус: Offline

Приколист

Регистрация: 4.03.14
Сообщений: 314

Цитата (drvz @ 19.12.2018 - 19:55)

причем все шлейфа . не помню восемь что-ли. час полтора заняло.

У него другая проблема-отвал шлейфа от стекла. А так я тож изгалялся,обмоточным проводом в лаке делал-муторно шо пипец.

[^]

gluk35

19.12.2018 - 20:02

Статус: Offline

Ярила

Регистрация: 4.03.17
Сообщений: 5994

Цитата (StRinger @ 19.12.2018 - 16:50)

Вопрос к ЯП-Электроникам.

Друзья!
Такая беда настигла меня под Новый год. На работе сломался телек. Отвез в ремонт, не гарантийный, обычная контора, которая ремонтирует всё от мясорубок до Боингов. В меру способностей.
Перезванивают, говорят - кирдык. Отошел шлейф от матрицы (отломался, отвалился, отклеился). Ремонту не подлежит.
Когда приехал забирать - показали мне фотку на телефоне, действительно один из четырех шлейфов болтается согласно законов гравитации.
Уже было решил запостить на авито объявление "Продам телек на запчасти", как вдруг решил покурить интернет. И, что характерно, мнения разошлись! Одни пишут, что не реально, другие пытаются паять (клеить), у третьих это даже удается!

Собственно, что я хотел бы уточнить. Т.к. у нас в городе таких контор не много, а прямо скажем - мало, а у тех, что есть, способности зависят от фазы Луны, то прошу совета у профессионального консилиума - выкинуть или поискать человека, который сможет?

Телек LG, LCD, 42 дюйма.
Фото для примера.

Кстати, вот на фото видны дорожки, а там как будто магнитная лента, одного цвета. И "нахлест" шлейфа на матрицу - 1 мм, может даже меньше.

Если шлейф от стекла оторван. то нет. мусорка. если от платы дешифратора, то теоретически конечно можно попробовать припаять. но. это гимор. и никто бесплатно такое делать не будет. Ты согласен оплатить работу даже если ничего не выйдет?

[^]

Gera00711	19.12.2018 - 20:03 [ показать ]
Статус: Offline Шутник Регистрация: 28.02.14 Сообщений: 92
	[^]

gvitas	19.12.2018 - 20:03 [ показать ]
Статус: Offline Ярила Регистрация: 19.05.14 Сообщений: 1221	В беспроводных, дорогих наушниках, которые я подарил дочери много лет назад, используется похожий шлейф, с шагом 1 мм и значительно меньшим количеством жил. После поломки наушников этот шлейф пришлось отпаивать. Припаял взад с 10 раза, все проклял... Вообще, на самом деле такие шлейфы вроде бы как сидят на клею и только кончики проводников пропаяны.
	[^]

gluk35

19.12.2018 - 20:04

Статус: Offline

Ярила

Регистрация: 4.03.17
Сообщений: 5994

Цитата (Вован48 @ 19.12.2018 - 17:31)

С чего бы это шлейфу оторваться, сдаётся мне мутят сервисмены, и проблема в другом. Поищи сервис с хорошей репутацией, может и починят, шлейф припаять реально, но боюсь проблема не в этом.

а чё бы нет. на слимовских матрасах от ноутов, это ваще стабильная проблема. через один приходят с оторваным шлейфом от матраса.

[^]

Кузьбушкин	19.12.2018 - 20:06 [ показать ]
Статус: Offline Суперстар Регистрация: 12.04.14 Сообщений: 3423	короче не сэкономить тс. новый придётся брать.
	[^]

RVstrax

19.12.2018 - 20:06

Статус: Offline

Ярила

Регистрация: 24.10.10
Сообщений: 14380

Цитата (gluk35 @ 19.12.2018 - 20:04)

Цитата (Вован48 @ 19.12.2018 - 17:31)

Извиняй)) тут матрица телека выход шлейфов и стекла там под защитой .Если только матрицу вскрывали.
Причем криво, улетел шлейф с платой ибо уж стекло не маленькое .То снимать его проще в 4 руки .без косяков
слим матрицы рвут шлейф тупым открытием крышки ) сча все тонко ,ломают петли и тп защиты перехода там уже нет ,тупо пленка над соединением

проклеить такой можно лентой
http://www.compitech.ru/html.cgi/arhiv/02_06/stat_138.htm
Токопроводящие клеевые ленты ЗМ

даташит аглицкий
http://multimedia.3m.com/mws/media/66294O/...e-film-7303.PDF

Это сообщение отредактировал RVstrax - 19.12.2018 - 20:19

[^]

gluk35

19.12.2018 - 20:07

Статус: Offline

Ярила

Регистрация: 4.03.17
Сообщений: 5994

Цитата (Zpmservice @ 19.12.2018 - 17:22)

Сижу читаю и офигиваю!!! Через одного пишут что можно припаять :) Ребята, бред не пишите! Там на клей посажено, каждая дорожка отдельно проклеяна. Оборудование существует, но ценник на него конский, сервисные центры не покупают его.

И не будут покупать. оно не окупится никогда.
потому не самая частая неисправность.

[^]

gluk35

19.12.2018 - 20:14

Статус: Offline

Ярила

Регистрация: 4.03.17
Сообщений: 5994

Цитата (RVstrax @ 19.12.2018 - 20:06)

Дык люди частенько трут мокрой тряпошкой. и водичка попадает на контакты, после этого как раз и отрывается шлейфик.

[^]

StiplChez	19.12.2018 - 20:15 [ показать ]
Статус: Offline Ярила Регистрация: 4.09.11 Сообщений: 3710	Почти в тему: для ноутов матриц в интернете куча, а вот для мониторов мало. Можно в личку ссылку на матрицу для Самсунг B2030N (монитор ТВ). Мой мохнатый мудак снес его со стола. Или ремонт невозможен в свете тут сказанного. Вчера сам рукожопно поменял матрицу на ноуте своими руками, вроде несложно. Это сообщение отредактировал StiplChez - 19.12.2018 - 20:16
	[^]

~~alex2013~~	19.12.2018 - 20:17 [ показать ]
Статус: Offline Ярила Регистрация: 2.06.16 Сообщений: 4362	на дешевых китайских калькуляторах подобное лечат прогревом паяльником через фольгу или фторопластовую ленту Это сообщение отредактировал alex2013 - 19.12.2018 - 20:18
	[^]

Лякса

19.12.2018 - 20:20

Статус: Offline

Ярила

Регистрация: 21.01.17
Сообщений: 11884

Цитата (Klee @ 19.12.2018 - 16:55)

к ювелирам

К каим ювелирам? Тут пайка под микроскопом нужна будет, а не с лупой!

[^]

RVstrax

19.12.2018 - 20:21

Статус: Offline

Ярила

Регистрация: 24.10.10
Сообщений: 14380

проклеить такой можно лентой (продублирую) Мне уже лень такое делать и приобретать ,ибо не актуально для города в 100 тыс
http://www.compitech.ru/html.cgi/arhiv/02_06/stat_138.htm
Токопроводящие клеевые ленты ЗМ

даташит аглицкий
http://multimedia.3m.com/mws/media/66294O/...e-film-7303.PDF

выбираете ленту со своим шагом сетки и в путь
Наклеиваете на шлейф,соединяя контакты с шагом .потом переворачиваете шлейф и совмещаете шаг на матрице

Цитата

В этой статье мы расскажем о совершенно новом для российского производителя электронной техники материале — токопроводящих клеевых лентах, с помощью которых можно быстро и надежно осуществить крепеж шлейфового соединителя с ЖКИ или печатной платой, обеспечив высокую механическую прочность соединения и отличный электрический контакт.

Для успешного существования и развития компании в современном мире необходимо не только владеть эффективными технологиями производства, но и уметь правильно выбрать материал для каждой сборочной операции. Компания «3М» разрабатывает материалы, применение которых значительно улучшает качество изделия, позволяет снизить себестоимость продукции, а также создает условия для серьезного увеличения объема выпуска.

Одной из наиболее трудоемких и технически трудноосуществимых операций является крепление шлейфа к жидкокристаллическим дисплеям и планарным выводам печатных плат. Это значительно сдерживает воплощение новых дизайнерских идей при создании компактных электронных устройств. Компания «3М» предложила решение данной задачи: прочное и долговечное механическое крепление шлейфа можно осуществить с помощью клеевой пленочной композиции, обладающей к тому же свойством проводить электрический ток по толщине пленки (ось Z) и быть прочным диэлектриком в плоскости пленки (оси X, Y) (рис. 1).Используемый для таких операций продукт имеет в номенклатуре 3М номер 7303 и состоит из термоотверждаемого акрилового адгезива, насыщенного по всему объему стеклянными сферами, покрытыми серебром. Материал расположен на защитном слое из крафт-бумаги, обработанной кремний-органическим покрытием. Цвет ленты — светло-коричневый. Однако за кажущейся несложностью продукта стоит немалый труд специалистов, сумевших создать ленту, позволяющую получить прочное, долговечное соединение без использования трудно выполнимой пайки контактных дорожек или установки громоздких разъемов.

Термоотверждаемая клеевая композиция обеспечит неизменную адгезионную прочность в течение несколько десятилетий, гарантируя тем самым стабильность электрических характеристик.

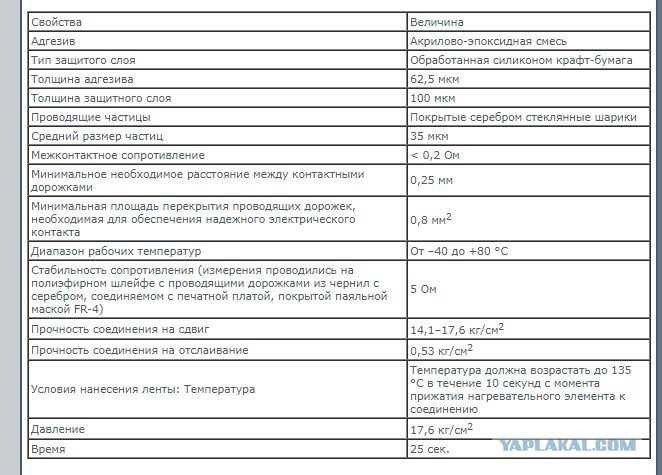

Технические характеристики продукта 3М 7303 ZAF (Z-Axis Film) приведены в таблице.

Таблица

Свойства Величина
Адгезив Акрилово-эпоксидная смесь
Тип защитого слоя Обработанная силиконом крафт-бумага
Толщина адгезива 62,5 мкм
Толщина защитного слоя 100 мкм
Проводящие частицы Покрытые серебром стеклянные шарики
Средний размер частиц 35 мкм
Межконтактное сопротивление < 0,2 Ом
Минимальное необходимое расстояние между контактными дорожками 0,25 мм
Минимальная площадь перекрытия проводящих дорожек, необходимая для обеспечения надежного электрического контакта 0,8 мм2
Диапазон рабочих температур От –40 до +80 °С
Стабильность сопротивления (измерения проводились на полиэфирном шлейфе с проводящими дорожками из чернил с серебром, соединяемом с печатной платой, покрытой паяльной маской FR-4) 5 Ом
Прочность соединения на сдвиг 14,1–17,6 кг/см2
Прочность соединения на отслаивание 0,53 кг/см2
Условия нанесения ленты: Температура Температура должна возрастать до 135 °С в течение 10 секунд с момента прижатия нагревательного элемента к соединению
Давление 17,6 кг/см2
Время 25 сек.
Крепление шлейфа при помощи ленты 7303 состоит из двух этапов (рис. 2):

При комнатной температуре нанесение ленты на контактные дорожки шлейфа (за счет небольшой начальной адгезии) и удаление защитного слоя.
Фиксация шлейфа на контактных дорожках печатной платы или ЖКИ и склеивание при помощи термокомпрессионного оборудования.

Следует особо подчеркнуть, что соединение с помощью ленты 7303 ремонтопригодно. Для отсоединения шлейфа от ПП необходимо нагреть соединение до 70–100 °С (нагревание уменьшает прочность соединения) и при помощи отслаивающей нагрузки отсоединить шлейф. Остатки адгезива следует удалить растворителем. В качестве растворителя можно использовать ацетон или метилэтилкетон.

Для обеспечения длительного хранения продукт должен находиться в условиях относительной влажности не более 50% и температуре окружающей среды не выше 25 °С. Срок хранения составляет 9 месяцев с момента изготовления. При пониженных температурах срок хранения значительно продлевается. По запросу предоставляются образцы продукции для испытаний.

Цена от 3 $ за кусок или до 100 баксов за рулончик в 1 метр (минималка 100 баксов за рулон)) Для каждой матрицы свой шаг сетки .Вот и думайте стоит игра свеч или нет

Это сообщение отредактировал RVstrax - 19.12.2018 - 20:38

Восстановление матрицы LCD ТВ. Реально ли?

[^]

alexcap2010	19.12.2018 - 20:24 [ показать ]
Статус: Offline Ярила Регистрация: 31.07.10 Сообщений: 1753	это нормально чинится, в общем
	[^]

UXF79

19.12.2018 - 21:35

Статус: Offline

снайпер

Регистрация: 13.08.09
Сообщений: 4851

Цитата (gvitas @ 19.12.2018 - 19:03)

В беспроводных, дорогих наушниках, которые я подарил дочери много лет назад, используется похожий шлейф, с шагом 1 мм и значительно меньшим количеством жил. После поломки наушников этот шлейф пришлось отпаивать. Припаял взад с 10 раза, все проклял... Вообще, на самом деле такие шлейфы вроде бы как сидят на клею и только кончики проводников пропаяны.

Шаг 1 мм- это очень дохрена, паять легко, вообще без проблем.

[^]

patamushto

20.12.2018 - 07:59

Статус: Offline

Шутник

Регистрация: 19.04.18
Сообщений: 5

Цитата (evg489 @ 19.12.2018 - 19:15)

Мда, ТС не завидую я тебе, столько хуйни тебе в теме накидали
Шлейф матрицы спаять невозможно, он сидит на токопроводящем клею и либо скотче
И восстанавливается токопроводящем клеем или скотчем
Это во-первых
Во-вторых, шлейф сам по себе "отпаяться" не может, это физически невозможно, его либо оторвали, либо залили

1. припаять шлейф к планке можно. эта фотка взята с моего сайта. как раз тоже был телевизор lg 42. Шаг примерно 10 проводников на 3мм. Есть еще много фоток по ремонту матриц после воды. Но нет времени тиснуть на сайт.
2.Приделать шлейф к матрице, это совсем другая история. это уже как раз анизотропным скотчем на специальном аппарате, так как попасть точно на дорожки мне кажется невозможно. там плотность выводов в десятки раз больше. И контактная площадка на стекле не паябельная.
3. шлеф сам не отваливается. скорее всего в мастерской нечаянно его оторвали при ремонте подсветки матрицы.

[^]

ЯПгородовой	20.12.2018 - 08:09 [ показать ]
Статус: Offline Мозгоклюй Регистрация: 25.07.14 Сообщений: 2355	Лужу, паяю, примуса починяююю
	[^]

gvitas

20.12.2018 - 10:21

Статус: Offline

Ярила

Регистрация: 19.05.14
Сообщений: 1221

Цитата (UXF79 @ 19.12.2018 - 21:35)

Цитата (gvitas @ 19.12.2018 - 19:03)

Шаг 1 мм- это очень дохрена, паять легко, вообще без проблем.

Проводник 0.5 и расстояние меж проводниками 0.5.. Вроде бы не так уж и мало, но паять один фиг не удобно, поскольку он короткий и припаивается на последней стадии сборки наушников

[^]
