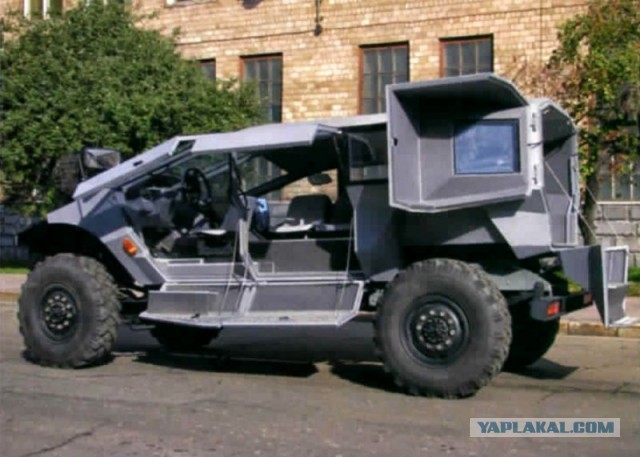

Однако к первому образцу вопросы остались. В частности обзорность вперед через лобовые стекла, имеющие сильный наклон оказалась, далеко не идеальной. Хотя обзор и соответствовал требованиям ГОСТа, но оставался далеким от идеала.
Со временем проект бронированного специального автомобиля стал для работников ЗИЛа едва ли не главным объектом с точки зрения занятости технологов, конструкторов и всего экспериментального цеха. Образец в октябре 2009 года показывали первому замминистра обороны – начальнику вооружения Поповкину В.Д., а также командиру войсковой части 93603 МОРФ. 27 октября 2009 года на завод от ГАБТУ МО РФ поступило ТТЗ на разработку тех. проекта по теме «Семейство тактических автомобилей нового поколения класса грузоподъемности 2000 кг». Данным заданием предусматривалась разработка двух ходовых макетных образцов: один с колесной формулой 4х4, полной массой 8000 кг и зависимой подвеской (ЗИЛ-3901С2, условно образец №2): второй с полной массой 7000 кг с независимой подвеской (ЗИЛ-З901СЗ, образец №3). Оба транспортных средства должны иметь капотную компоновку и перевозить экипаж 1+9 человек. По заявлениям руководства ГАБТУ МО РФ, после постройки образцов №№2 и З будет рассмотрен вопрос о финансировании дальнейшего развития этой темы.

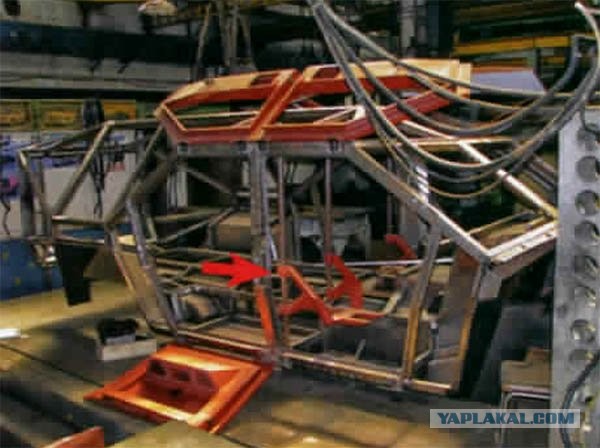

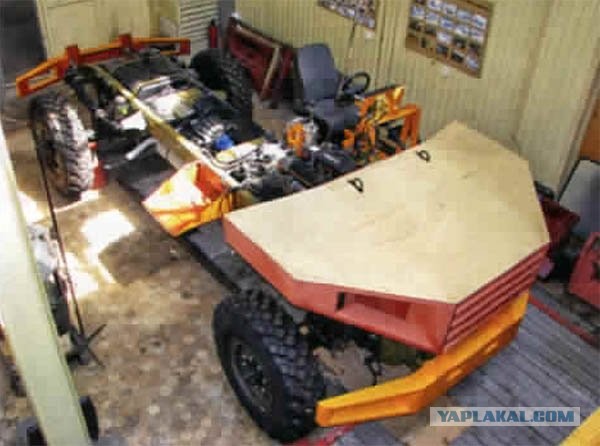

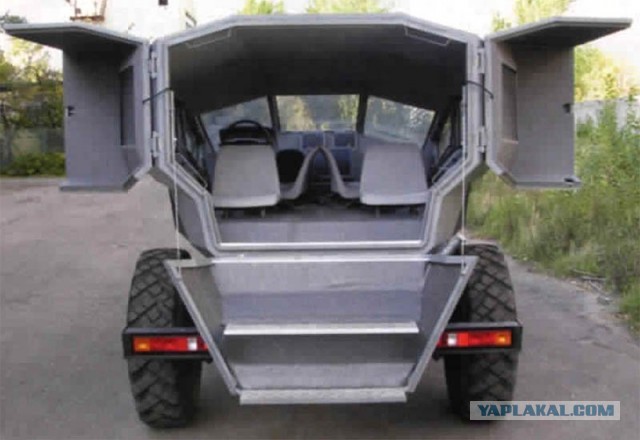

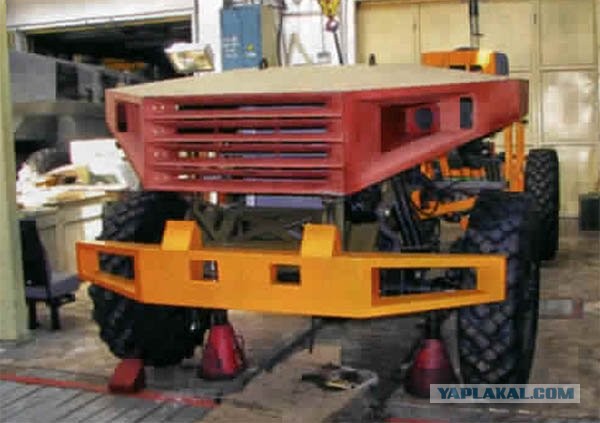

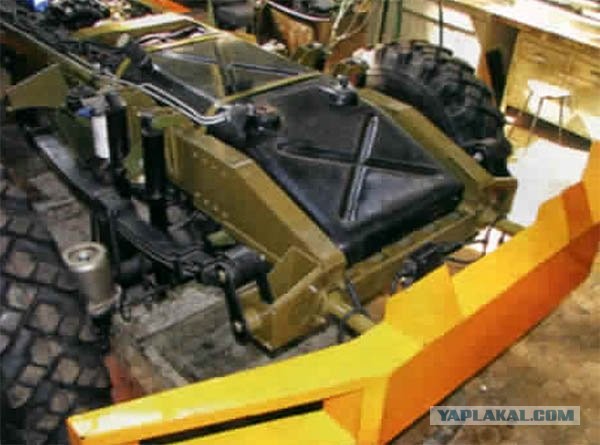

В соответствии с данным решением в течение 2010 года в УКЭР ЗИЛ велась разработка новых образцов. В настоящее время полностью завершена постройка шасси для образца №2 и на 50 процентов построен кузов нового дизайна. В новом кузове сохранились основные идеи первого образца, в частности двери-трапы. Для проекта №З почти полностью изготовлено шасси с независимой подвеской с пневматическими рессорами здесь очень пригодились наработки Льва Самохина.
Летом 2012 гола на первую машину «Форт Технология» и АМО ЗИЛ получили патент на промышленный образец зарегистрировав новаторский дизайн, который основан на одновременной проработке концепции размещения членов экипажа, противоминной защиты в также других конструкторско-технологических решений.
Технические характеристики многофункционального внедорожника 3ИЛ-3901С1 (4х4):
Грузоподъемность – 2500 кг;
Вместимость однообъёмноrо кузова – 11 человек;
Полная масса – 8000 кг;
Масса снаряженного образца (без брони) – 4570 кг;
Двигатель:
-тип - Cummins 4 ISBe Е3. Турбодизепь;
- количество цилиндров - J-1;
- рабочий объем – 4460 см3;
-максимальная мощность - 150 л.с.;
-максимальным крутящий момент – 548,8 Н•м
Сцепление - Zf Sachs, модель Mf 362 с пневмоусилителем;
Коробка передач - Zf SS•42.5 ступенчатая;
Максимальная скорость на дорогах с твердым покрытием – 100-120 км/ч;
Максимальный преодолеваемый автомобилем подъем – не менее 31 град.;
Колесная база – 3800 мм;
Колея – 2100 мм;
Ширина – не более 2400 мм;
Высота - не более 2450 мм;
Длина – 6000 мм;
Расстояние от опорных поверхностей колес до верхних полок лонжеронов рамы – 1000 мм;
Угол свеса (передний/задний) – не менее 450/450;
Колеса размерности – 12.00 R20.

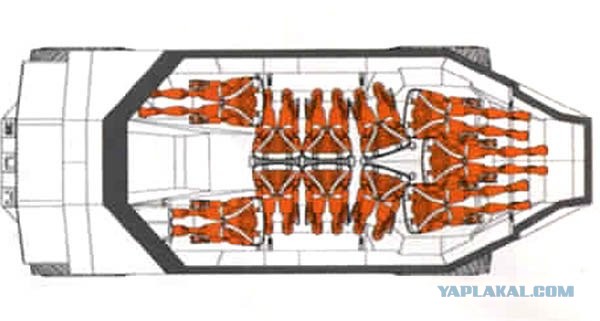

Схема размещения бойцов. Десант располагается в кузове лицом к откидным дверям
