И снова приветствую вас, уважаемые ЯПовчане и милые ЯПовчанки. Захотелось опять поделиться с вами очередной толикой прогресса на поприще обустройства моей хоббийной мастерской в гараже. Если вы помните, в прошлый раз мы с вами остановились на сборке модульного мобильного верстака по мотивам Рона Полка, предназначение которого сводилось к тому чтобы служить большим раскроечно-сборочным столом, приемным столом для распиловочного станка, а так же рабочей поверхностью для работы на торцовочной пиле.

Строим верстак по мотивам Рона Полка (часть 3)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
whatze
10.03.2018 - 03:29
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
В настоящий момент столешница временно установлена на козлах и ждет своего часа, когда у меня дойдут руки для изготовления стационарного основания из бруса. Это случится не очень скоро, поскольку тогда верстак перестанет быть мобильным, а значит сначала нужно подготовить помещение под стационарный верстак, а для этого нужен большой ремонт, а для этого нужен верстак… Так что пока имеем временный верстак в гараже, но сразу делаем его модульным и многофункциональным.

Несмотря на то, что пол в гараже нифига неровный, за счет отличной работы гравитации на нашей планете люфтов и качаний не осталось, но при зато возникли некоторые кручения и перекосы – столешница напоминала небольшой вертолет оранжевого цвета.

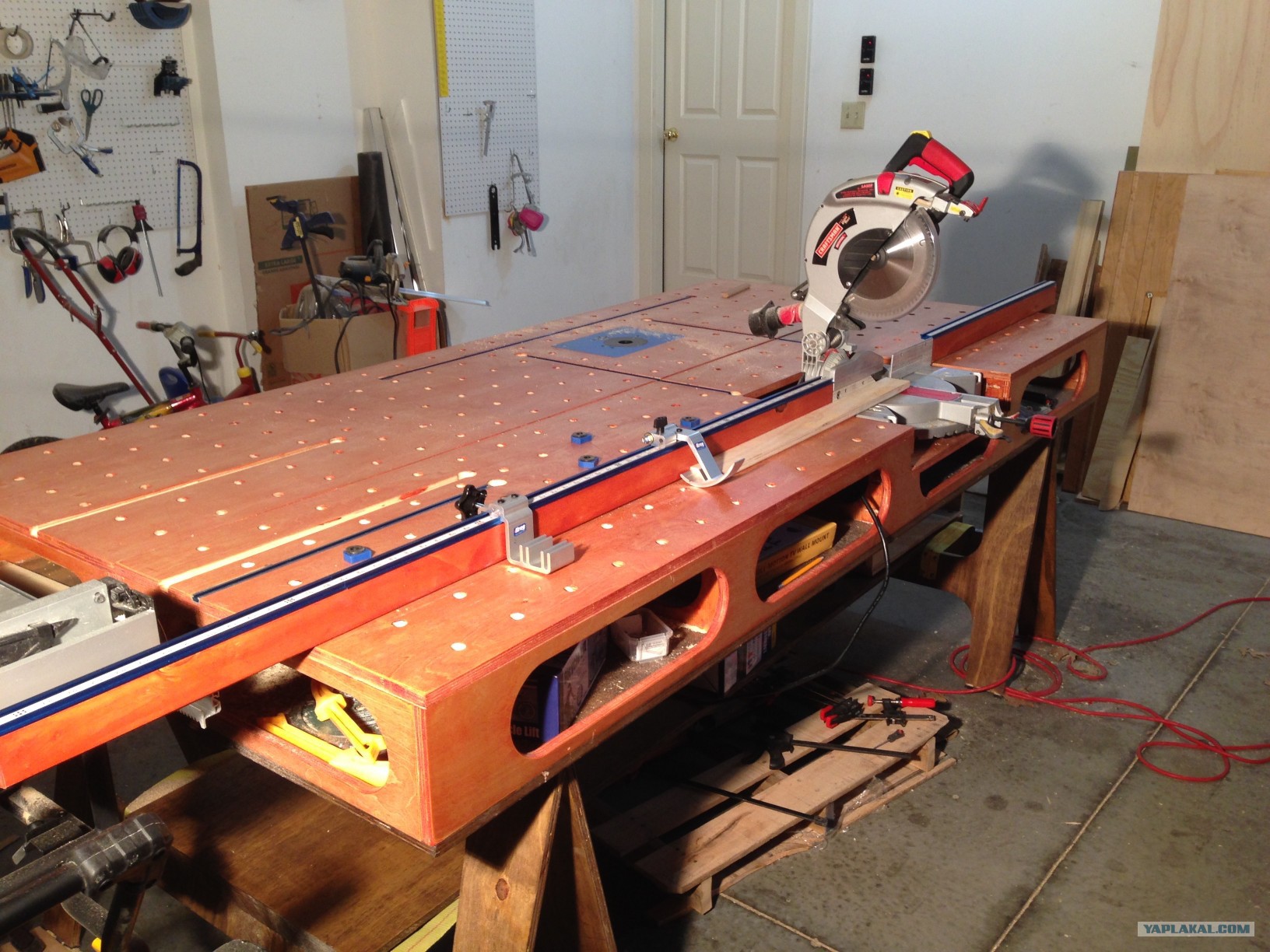

Винт совсем небольшой – около 8 мм на 2500 мм длины, но поскольку я хотел использовать поверхность стола как поверочную плоскость при сборке мебели, нужно было даже такой небольшой косяк исправлять. Вот этим сегодня и займемся. Кроме того добавим задний упор-линейку для торцовки, чтобы более эффективно на ней работать. Так это выглядело перед началом работы

Будет 55 картинок


Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:30
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Итак, выравнивать винт будем с помощью юстировочных болтов. Головки их будут просто упираться в шайбы, установленные на нижней поверхности столешницы. Но как крепить гайки, в которые эти болты должны вкручиваться? Помним, у нас вместо стационарных ног временные козлы из 16-мм фанеры… Значит надо усилить верхнюю часть. Решено было приделать фанерные блоки суппортов – по четыре с каждой стороны, ив них вкрутить болты, и уже на болтах выставлять по лазерному уровню обе половины столешницы – получится по четыре болта на каждую. Итого нужно 8 болтов и 8 суппортов. Размер свободный, ибо это времянка. Пилим на распиловочном станке полосы сосновую фанеру (остатки от строительства козел)…

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:31
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
И с помощью каретки со стоп-блоком напиливаем полосы на прямоугольники – получаем 24 штуки

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:31
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Перед склейкой поверхность деталей выравниваем на ленточном шлифстанке

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:32
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
И склеиваем в пакеты по три штуки, стягивая трубцинами (никаких шпилек и саморезов, ибо потом будем сверлить).

Это сообщение отредактировал whatze - 10.03.2018 - 03:32

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:32
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Клей высох, получаются вот такие кубики (8 штук), которые подравниваем с трех сторон пильным диском и подшлифовываем

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:33
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
С помощью малки измеряем угол наклона ножки козел к «местной горизонтали» - поверхности пола в гараже

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:33
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
И под тем же углом выставляем пильный диск

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:33
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Настраиваем параллельный упор и высоту подъема диска, так чтобы сделать пропил за два прохода. Сперва просто заглубляемся до половины

Это сообщение отредактировал whatze - 10.03.2018 - 03:34

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:34
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
И затем отрезаем до конца. Подшлифовываем скошенную грань. Теперь у нас не кубики а вот такие трапецоиды

Это сообщение отредактировал whatze - 10.03.2018 - 03:34

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:34
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Выставляем столик сверлильного станка под тем же углом, который выше намеряли малкой. Теперь скошенная грань трапецоида у нас перпендикулярна оси сверла. Сверлами Форстнера делаем посадки под забивные гайки, и высверливаем глухие отверстия под болты

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:35
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Забиваем гайки (оцинкованная сталь, ставить нержавейку на времянку жаба душит не по детски

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:35
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
В лицевых поверхностях трапецоидов размечаем и сверлим по три сквозных отверстия под болты, рассверливаем потай под диаметр торцового ключа. Проверяем как ходят болты в гайках. Если туго – смазываем маслом

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:35
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Собираем стлешницы в «бутерброд» и поддомкрачиваем их с одной стороны, освобождая первые козлы

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:36
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Размечаем где должны закрепляться наши блоки суппортов (красить я их не стал – год протянут, а дальше, надеюсь станут не нужны)

Это сообщение отредактировал whatze - 10.03.2018 - 03:36

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:37
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758

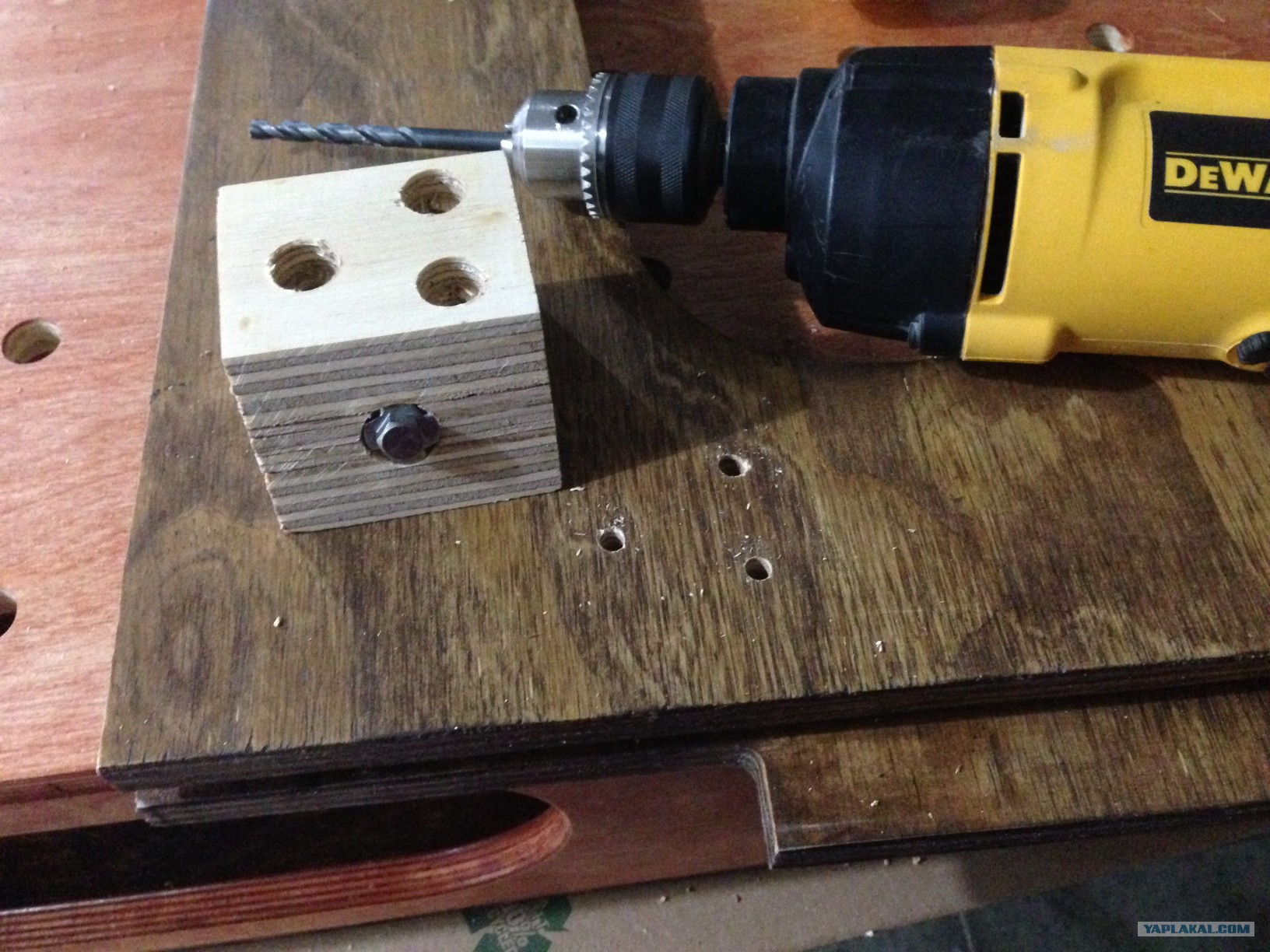

Высверливаем отверстия под болты с наружной стороны панели

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:37
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758

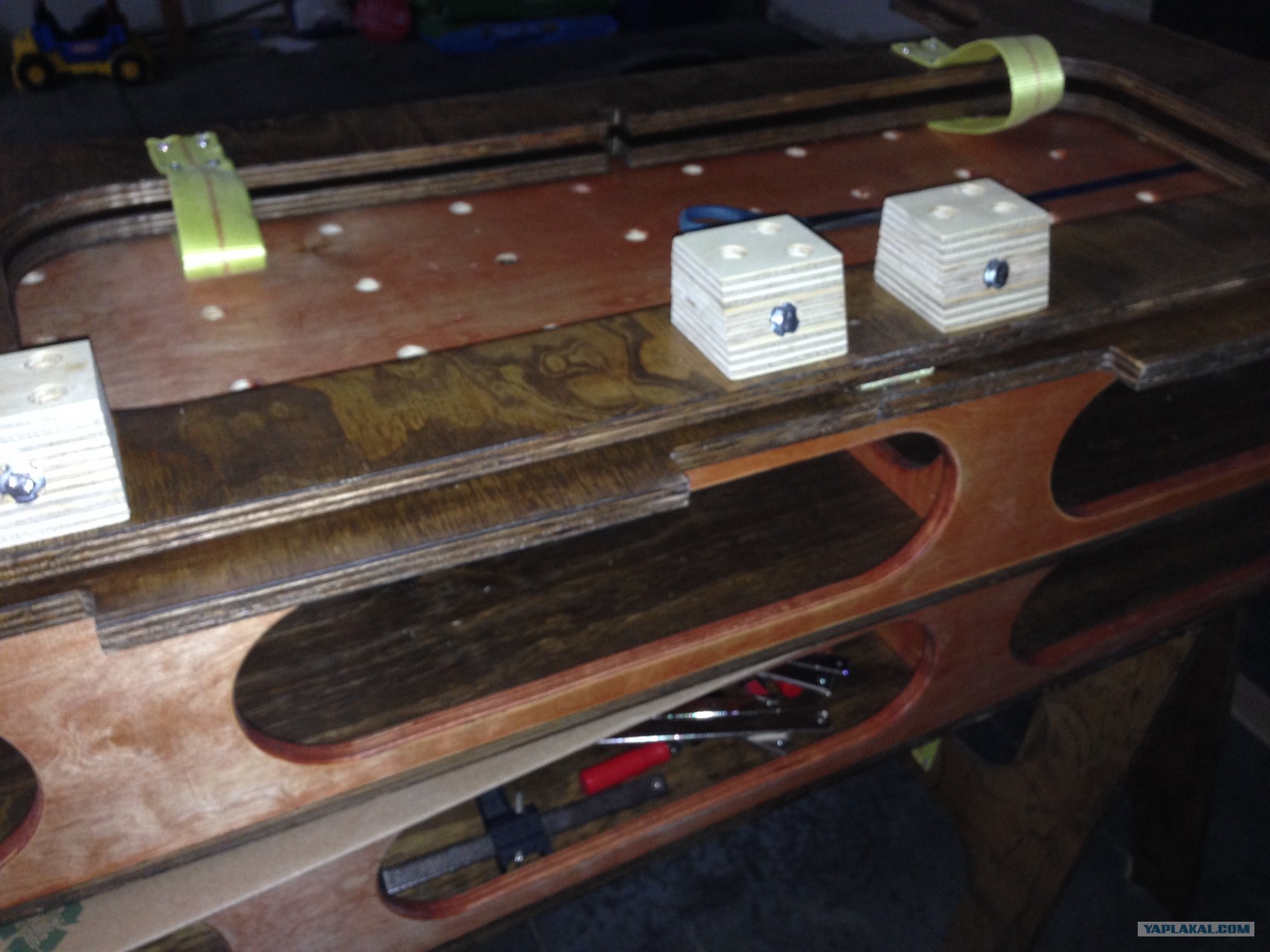

И притягиваем блоки суппортов с помощью болтов и самоконтрящихся гаек

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:37
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Модифицированные козлы выглядят как-то вот так. Ну а дальше все просто – устанавливаем столешницу, крутим ключом болты, выставляя поверхность по лазерному лучу. Получаем идеально ровный стол, а если его поведет – можно опять подстроить. Как говорят у нас в народе, если не можешь сделать что-то точно, сделай это настраиваемым.

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:38
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Теперь добавим упор для торцовки. Из загашника достаем остатки все той же многострадальной фанеры, выравниваем деталь передней панели упора по ширине с помощью пильного диска

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:38
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Примеряем алюминиевую фурнитуру – вымеряем нужную ширину с учетом посадок имеющихся стоп-блоков (я использовал готовые креговские, поэтому этот размер был не свободным).

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:38
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Наклонив пильный диск под 45 градусов снимаем фаску вдоль нижней кромки лицевой панели – чтобы забивающиеся в угол опилки не тормозили движения заготовок и упоров

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:39
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Создаем «канал» для движения алюминниевого профиля вдоль поверхности рабочего столика сверлильного станка, и насверливаем отверстия под саморезы

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:40
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Притягиваем алюминиевый профиль к фанерной детали передней панели струбцинами и закрепляем саморезами

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:40
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 1758
Отрезаем по ширине полоску фанеры, которая будет выполнять функцию ребра жесткости. Сажаем ее на клей и все прочно стягиваем струбцинами
