Таким образом изготавливаем две детали – подлиннее (в моем случае около 175 см) и покороче (в моем случае чуть меньше метра). Сушим клей в струбцинах. Вот где начинаешь понимать смысл фразы, про то, что струбцин много не бывает. Бывает только мало и катастрофически мало

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:41
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Пока сохнет клей настраиваем шину вдоль рабочей поверхности столешницы, выравнивая ее вдоль кромки. Задняя кромка этой шины будет служить для выравнивания нашего самодельного упора и встроенного заднего упора самого инструмента

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:42
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Выставляем склеенные заготовки, прижимаем их к шине. На поверхность стола позади упора подкладываем еще одну длинную полоску фанеры – заднюю планку (на этом фото не видно, но она там есть – на следующих фото будет понятно о чем идет речь)

Это сообщение отредактировал whatze - 10.03.2018 - 03:42

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:43
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Эта полоска частично перекрывает ряд отверстий перфорации в столешнице. Снизу размечаем положения этих отверстий – будем ставить штифты для жесткой установки упора

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:43
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
В размеченных местах сверлим отверстия для погружения фрезы

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:44
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Вновь устанавливаем заднюю планку, убеждаемся что высверленные в ней выемки совпадают с отверстиями перфорации в столешнице

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:44
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373

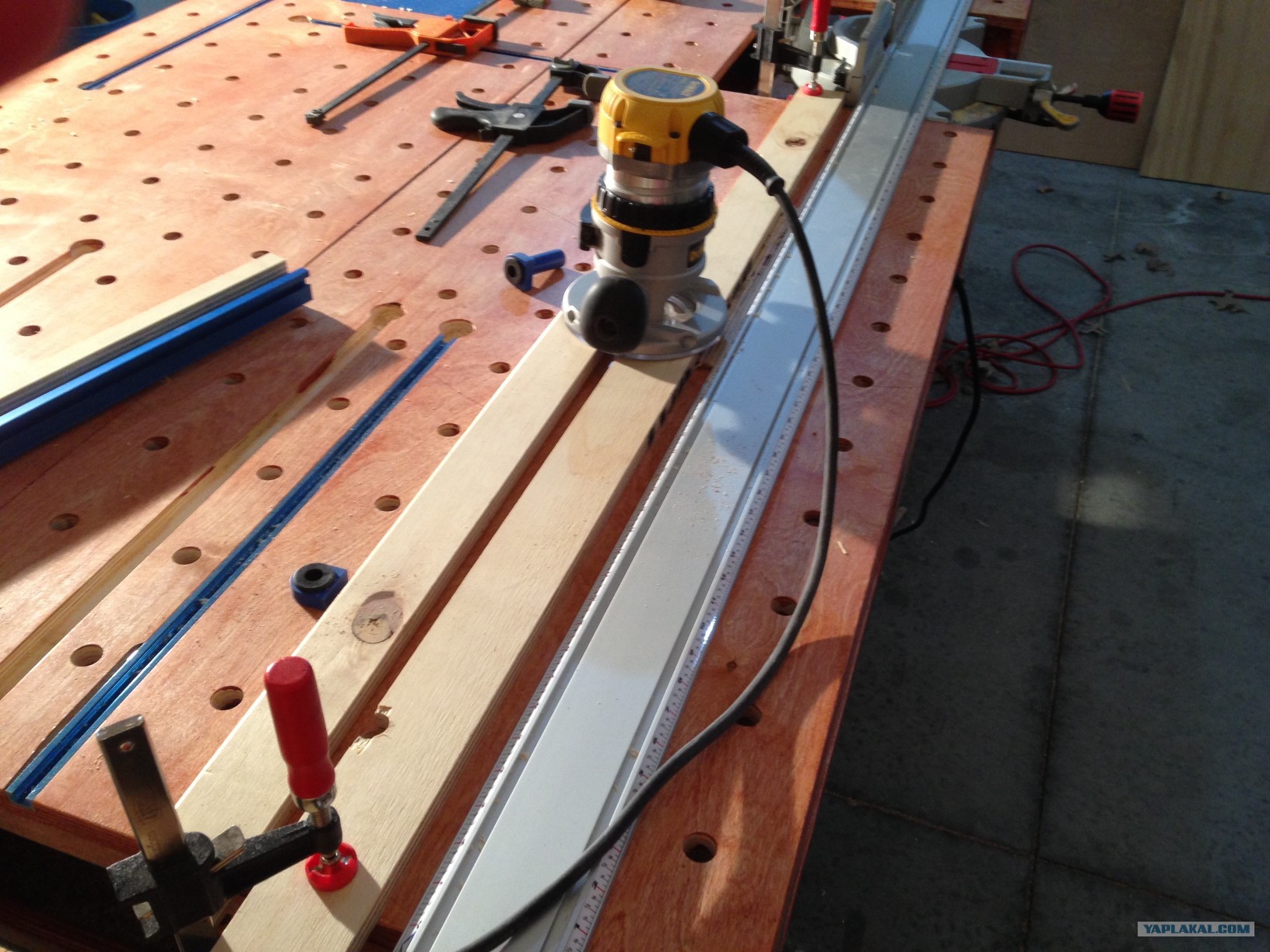

Кидаем еще одну планку той же толщины (чтобы подошва фрезера не перекашивалась) и фрезеруем выемки под штифты обгонной фрезой с нижним подшипником (который таким образом копирует профиль отверстия перфорации)

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:45
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
На нижней поверхности планки сверлим ряд отверстий под косой шуруп

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:45
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Наносим клей

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:45
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Приклеиваем деталь нижней планки к заготовке упора, стягиваем все струбцинами

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:46
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373

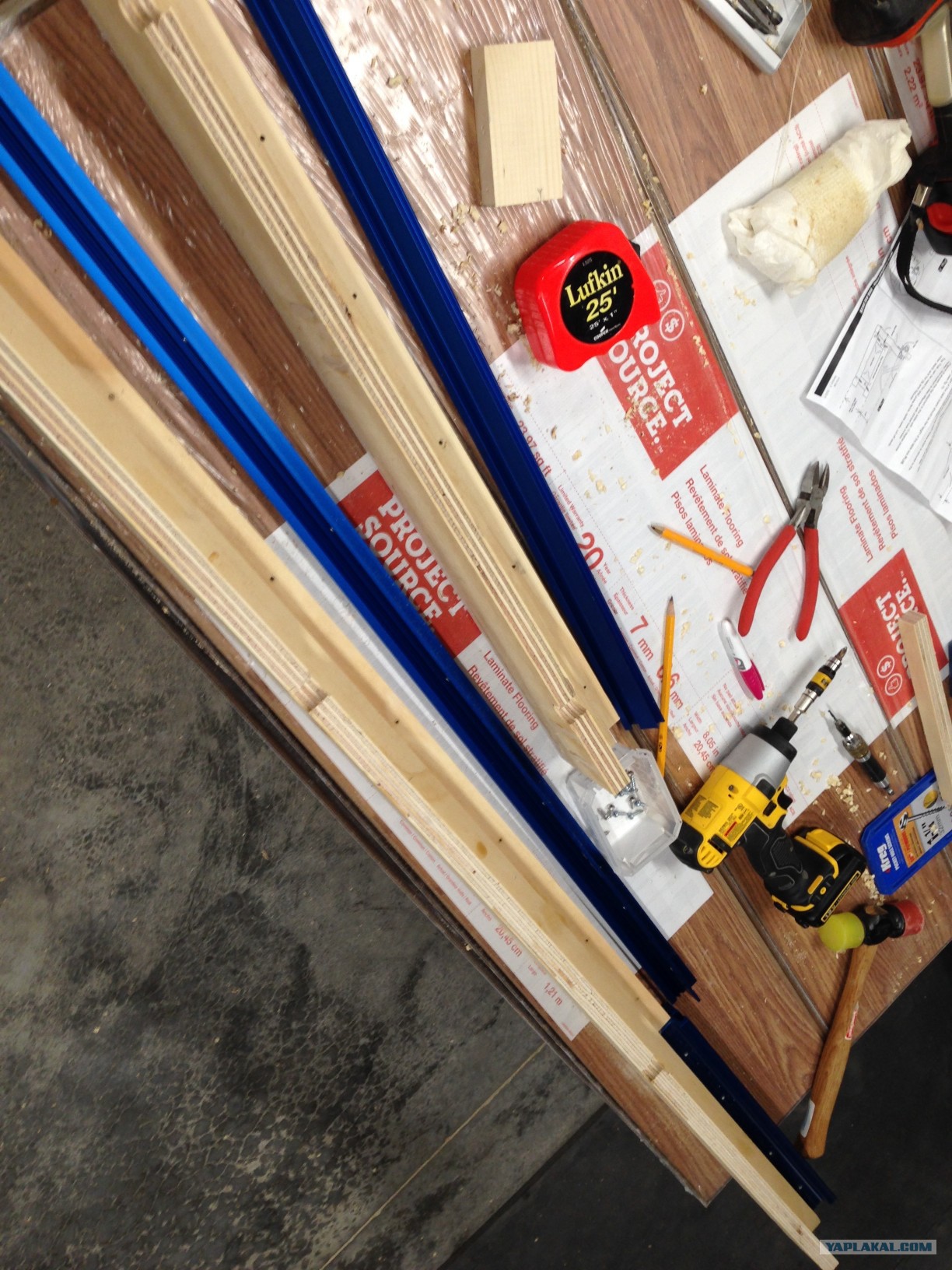

И притягиваем все саморезами (тут использовал нержавеющую сталь, поскольку эта приспособа, надеюсь, прослужит долго)

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:47
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
После закручивания саморезов, в оставшиеся отверстия вклеиваем деревянные заглушки

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:47
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Выступающие части спиливаем заподлицо с помощью риобы (разновидность японской пилы)

Это сообщение отредактировал whatze - 10.03.2018 - 03:47

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:48
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Снимаем алюминиевую фурнитуру – чтобы не повредить поверхность при шлифовке и не испачкать при покраске

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:48
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Из круглой палочки диаметром 19 мм (я брал древесину тополя) напиливаем бобышки на штифты

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:49
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373

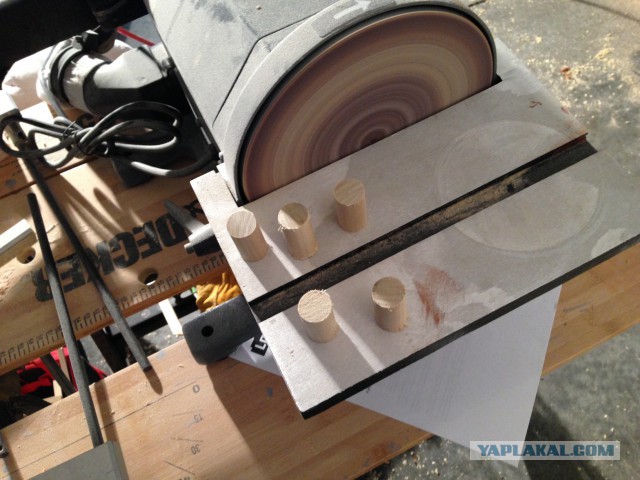

На тарельчатом шлифстанке слегка подшлифовываем их, торцуем и далаем фаску

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:49
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
И вклеиваем в подготовленные пазы в нижней планке

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:50
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Прямо сквозь штифты сверлим пером отверстия меньшего диаметра и заглубляем их в панель нижней планки

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:51
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Вклеиваем в эти отверстия маленькие штифты – на этот раз дубовые. Таким образом наш крепеж никогда не раскачается

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:51
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
С помощью той же многострадальной японской пилы отпиливаем выступающие части штифтов, с помощью острой стамески придаем им округлую форму – чтобы совпадала с цилиндрической поверхностью большого штифта

Это сообщение отредактировал whatze - 10.03.2018 - 03:51

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:52
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Все тщательно шлифуем. Использовал две ручные шлифмашинки – орбитальную дисковую (черного цвета, на фото валяется на полу в обрезках) с шлифовальными дисками на 80 и 150 грит, и вибрационную финишную (красного цвета) с наждачной бумагой на 220 грит

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:52
3
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Сучки, прорехи и прочие дырки проеденные жучками и пробитые пулями и осколками снарядов заливаем эпоксидной смолой

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:53
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Застывшую смолу сперва срезаем остро заточенной стамеской, а потом шлифуем заподлицо с поверхностью

Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:53
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Вышкуренное изделие обрабатываем олифой, тонируем. Цвет американская вишня немного передержал – отвлекся на другие проекты, получилась совсем уж рыжая… можно было снимать краску минеральным спиртом, но плюнул – для мастерской сойдет и так. Тут не обязательно, чтобы все совпадало тон в тон. Главное чтобы было ярко и не мешалось по цвету с рабочими материалами. Про свою технологию покраски уже писал – тут повторяться не буду, кому интересно, посмотрите мои предыдущие выпуски.
Упор устанавливаем на штифты, убеждаемся что он плотно прижат сзади к шине и перпендикулярен поверхности стола


Строим верстак по мотивам Рона Полка (часть 3)

[^]
whatze
10.03.2018 - 03:54
2
Статус: Online


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Снова устанавливаем алюминиевую фурнитуру – на этот раз уже окончательно

Строим верстак по мотивам Рона Полка (часть 3)

[^]
