Строим верстак по мотивам Рона Полка (часть 3)

Выставляем по шине торцовку, прижимаем ее струбцинами, чтобы не убежала, сверлим отверстия под болты

И закрепляем болтами намертво. Теперь можно сдвинуть только вместе с верстаком

От поверхности пильного диска отмеряем определенное расстояние, ставим реперную точку на алюминиевом профиле.

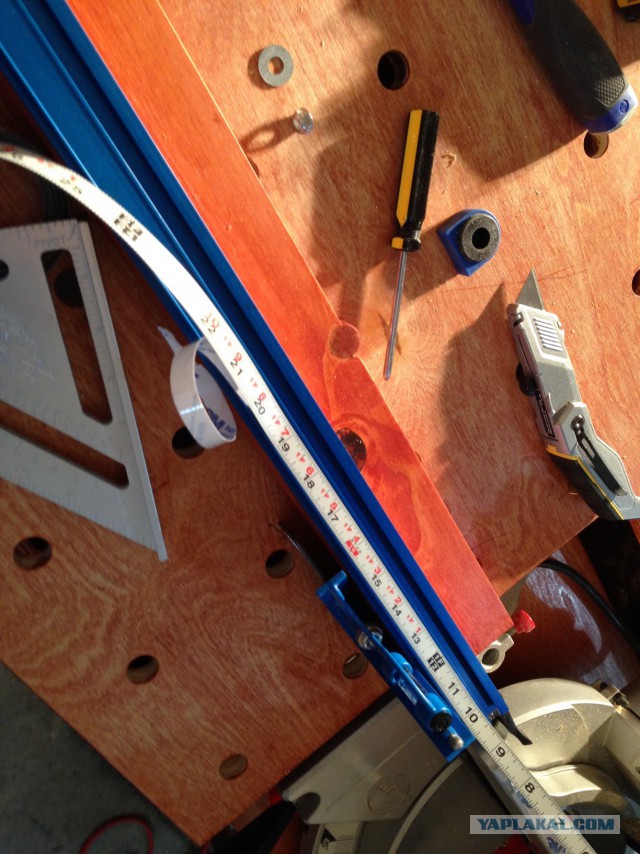

Используя эту реперную точку выставляем и приклеиваем самоклеящуюся измерительную ленту – влево от диска в футах и дюймах (я всегда работаю в имперских единицах, поскольку весь инструмент в них откалиброван)

Излишки подрезаем – на этом плече упора можно будет мерить заготовки от 10 до 67 дюймов (примерно от 25 до 170 см). Резать можно и длиннее, ибо там открывается гаражная дверь, и используя подставки нужной высоты, можно положить на пилу деталь, длина которой будет ограничена только домом соседей через улицу. Ну понятно, что движение машин придется временно заблокировать ))))

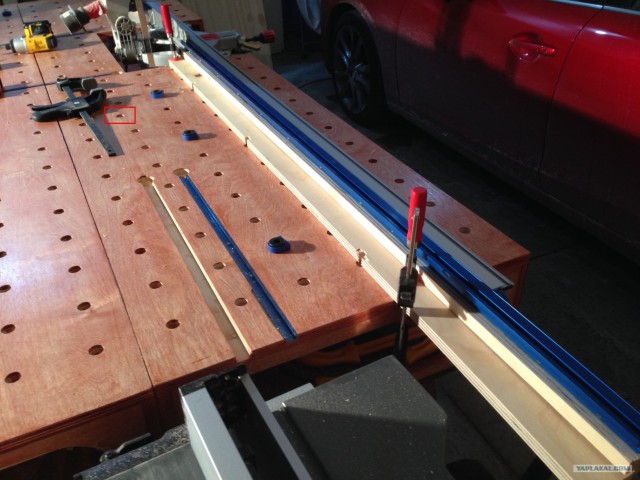

На правом плече используем комбинированную ленту в дюймах и миллиметрах – на всякий случай, вдруг когда-то что-то придется отпиливать по метрическим размерам. Длина этого плеча около метра

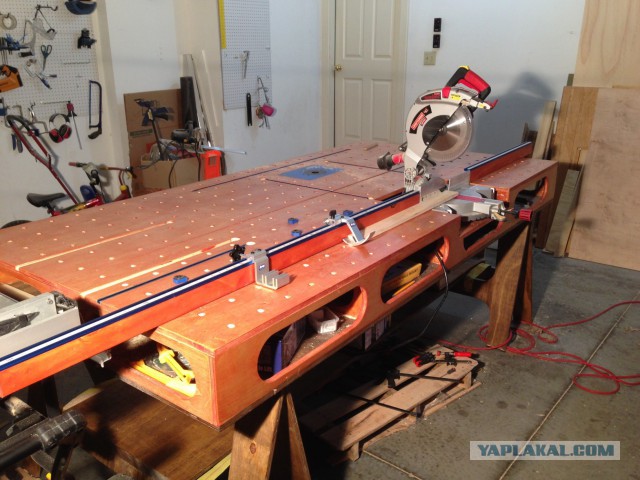

Устанавливаем и настраиваем подвижные упоры – один с флип-стопом (Рис 3894).
Который можно временно убирать, освобождая место для более длинных заготовок. Но не меняя выставленных параметров

И второй – простой, для измерения тех самых более длинных заготовок. Этот упор можно легко переносить с левого плеча на правое – в отличие от первого, который работает только слева (или только справа). Комбинация этих двух упоров позволяет «запомнить» и легко воспроизвести два размера, и отрезать по ним детали в любом порядке

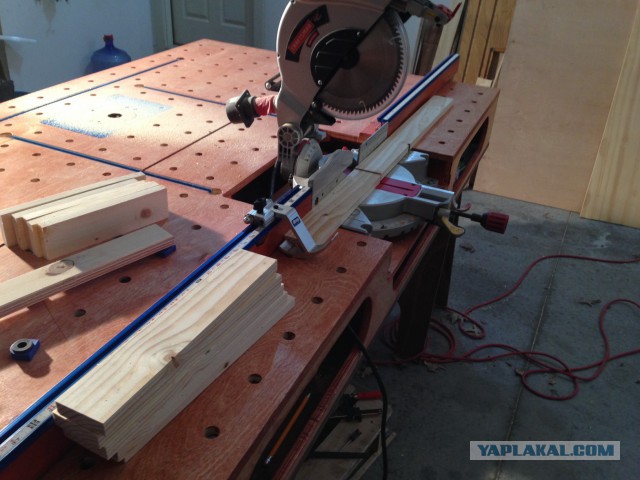

Ну и вот, последний кадр – приспособа в работе. Помогает напиливать точно по размерам сосновую доску для изготовления коробов и стяжек под панелирование стен в подвале (об этом проекте я расскажу в другой раз, там еще далеко до окончания)

предыдущие части этого проекта можно посмотреть вот тут
http://www.yaplakal.com/forum46/topic1712829.html
http://www.yaplakal.com/forum46/topic1719003.html

другие мои проекты, вот тут:
http://www.yaplakal.com/forum2/topic1696447.html
http://www.yaplakal.com/forum2/topic1687751.html

Это сообщение отредактировал whatze - 10.03.2018 - 04:59

Предвосхищая реакцию профессиональных столяров, на тему как у меня все убого – я занимаюсь плотницким делом и столяркой в качестве хобби в гараже по выходным и после основной работы. Неспешно строю спортзал и мастерскую, а так же поддерживаю в рабочем состоянии два частных дома (один из них сдается, в другом живу сам с семьей). Зарабатывать деньги с помощью столярки нет времени (да и навыков пока что), поэтому бюджета на профессиональное оборудование у меня нет и не будет – так что чем богаты.

На этом все, буду признателен любым комментариям – ибо в спорах рождается истина, а любые конструктивные обсуждения полезны для всех форумчан.

Мда, серьезно так заморочился ТС с этим столом. Инструмента тоже видно порядком, серьезное хобби.
Я проще поступил, притащил с помойки выброшенный кем-то кухонный деревянный стол, вот он то и стал верстаком. Материала набираю на местном мебельном производстве, там просто рай для самодельщиков.)

Если б ты знал как завидую. Негде, сука, негде просто! Точу шкатулки в ванной, чтоб не пылить. Всегда зелень за руки

ТС, за руки зеленки.

да это история с другого полюса – от ребят-самодельщиков, которые живут в квартирах в многоэтажных домах, и не могут развернуть мастерскую размером намного больше табуретки на балконе. Прекрасно понимаю, я тоже так жил полжизни. Столяркой занимался и тогда – ручными инструментами на маленьком складном верстачке. И постоянно были разборки по поводу мусора ))))

А потом уехал в деревню – и теперь у меня появилась возможность развернуться чуть побольше. Тут есть большой гараж. Есть огромный подвал, который, правда, надо еще отстроить. Зато нет театров, музеев, рок-концертов и футбольных стадионов. И нет клиентов, которым можно продавать изделия.
Что-то теряем, что-то находим, каждый выбирает для себя )))

Показывай шкатулки ))))

Я себе проект дома ищу чтоб была возможность разместить мастерскую. Так сказать что бы было чем занять на старости.
Судя по размерам ТСго гаража, сделал для себя вывод: хрен с этим гаражом, машина и на улице поживет. А в гараже будет мастерская. А на месте мастерской комната для самогоноварения.

ТСу жму руку. Очень все продуманно.

не смотря на странную. подачу поста, я в ахуе от количества инструментов и числа операций в твоем арсенале. Сам поддерживаю домишко и достраиваю, ну и в квартире ремонт никак не закончу, я думал ты таки барыжишь столяркой пока читал.....

размещай в отдельном сарае. Меня вот только выгнали из гаража, который внутри дома был со всей столярно-слесарной богодельней, да и сам я решил, что негоже, теперь отдельный сарай предстоит построитб. Шум и пыль докучают жильцам

в отдельном сарае зимой может быть жутко холодно - сразу думай об отоплении.
а то клей и лак при низких температурах не сохнут, да и самому работать не в кайф, когда температура ниже 10 градусов.

Приятно посмотреть и почитать.

Думал уже о этом, чтоб в отдельный сарай заехать.
Не получится у меня так. Хотя.....
Участок по дом 4сотки. Тока тока дом встанет. (дом одноэтажный)
Рядом участок 4сотки, там летний дом сейчас стоит и баня с деревьями, кустраниками. Так сказать зона отдыха. Любимка не оценит если я этот сад сараем замещю)))
Но информации принял для размышления. Буду думать. Время еще есть

За энергию билл то наверное конский?
А панели интересно потянут все тулс?

Это сообщение отредактировал 00eugene00 - 10.03.2018 - 06:14

нормальный билл. у меня дома кроме станков (которые работают не 24 часа в сутки) стоит электрическая плита с духовым шкафом и электрическая сауна )))
кабель на дом заходит на 150 ампер. В мастерскую идет три хвоста на 20 ампер каждый, и одновременно я больше двух не включаю.
