Здравствуйте уважаемые ЯПовчане и милые ЯПовчанки!
Вновь захотел поделиться с вами вестями из моей медленно развивающейся хоббийной мастерской. Сегодня мы будем строить мобильный рабочий стол по мотивам Рона Полка (Ron Paulk). В оригинале одна из версий его стола выглядит вот так, но я решил очень много деталей в нем поменять, сделав его более универсальным и лучше отвечающим моим конкретным задачам.

Будет 70 картинок - от 0 до 69

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
whatze
23.12.2017 - 03:19
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Почему именно этот стол? Он большой – 250 на 125 см, то есть можно работать с большими проектами и использовать его в качестве раскройного и сборочного стола. В то же время он разборный, и в разобранном виде легко переносится силами одного человека. Для меня это очень важно, потому что большую часть года я работаю в гараже, но бывают периоды, когда гараж нужно освободить и спрятать там машины. Тогда стол нужно будет спускать в подвал по узкой лесенке – в одиночку.

Сам по себе стол – чудо средневекового самолетостроения, сделан на элеронах и нервюрах и весит очень мало, при этом имеет очень жесткую конструкцию (торсионный короб, torsion box), что позволяет использовать его в качестве огромной поверочной плоскости для столярных работ. Выполняется их фанеры, причем требования к качеству фанеры довольно скромные.

В этой части я расскажу как делал основание стола (складные козлы) и усовершенствованную нижнюю полку. Все начинается с раскроя листового материала для изготовления шаблона.


Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:20
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
В качестве материала использовал ламинированную ДВП высокой плотности – из этого материала делают ламинатные полы. Мне досталось два неразрезанных листа на халяву – при ремонте дома я закупил почти 70 упаковок ламинатной доски, и они пришли на палетке, сверху прикрытые вот такими листами. Не пропадать же добру?

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:20
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Чертим контуры козел в соответствии с чертежами Полка (я кстати их честно у него купил! ☺)

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:20
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Выпиливать будем лобзиком. У меня лобзик старый как дерьмо мамонта, ну и фиг с ним, сойдет. А вот пилку лучше поставить хорошую, для чистого реза (я пользовался пилками из Бошевского набора).

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:21
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Кроме того, оборудуем наш лобзик вот такой нехитрой приблудой, которая может работать как боковой упор, а также как циркуль для вырезания больших круглых отверстий.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:21
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
В центре размеченных окружностей сверлим отверстия тонким сверлом, на линии окружности, но при этом подальше от линии реза – отверстия большего диаметра – чтобы туда пролезла пилка лобзика.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:21
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Режем по кругу. Получается кучка ламинатных «блинчиков». И дырявый лист ламината – он то нам и нужен.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:22
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Прямые резы можно тоже сделать лобзиком или ручной циркуляркой – это для тех кто только начинает развивать мастерскую. Но у меня есть распиловочный станок, на нем это можно сделать чуть-чуть быстрее.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:22
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Для этого выполняется «plunge cut» - вращающийся диск пилы поднимается над поверхностью стола и режет неподвижную заготовку – так начинается рез. Ну а далее режем по линии, как обычно.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:22
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Завершаем разрез лобзиком чтобы соединить прямые линии с круглыми (я уже говорил, что все это можно было от начала до конца сделать лобзиком?)

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:23
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Стыки будут неровными, потому что лобзик, даже самый лучший и дорогой – нифига не точный инструмент. Его постоянно ведет и шатает, поэтому все все равно придется выправлять шлифованием. Мне использовал шлифстанок с осциллирующим барабаном, который одолжил у соседа. Так мило смотрится фанерный кружок, поставленный сверху вместо утерянной шайбы ))))

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:23
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Линии прямых резов тоже шлифуем – можно вручную, а можно ручной шлифмашинкой с абразивной лентой. Моя тоже древняя – наверное даже старше лобзика ))))

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:23
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Когда шаблон готов (ну или вернее, когда вы задолбались его шлифовать и решили, что хрен с ним, сойдет и так) – приступаем к раскрою материала. Для постройки основания мы будем использовать строительную сосновую фанеру третьего сорта, толщиной 16 мм. Производства Бразилии, где в лесах много диких обезьян. Они-то, видимо, своими кривыми лапами эту фанеру и делали – ибо страшна, как моя жизнь. Так оно будет может и некрасиво, но зато дешево и сердито. А это не столешница, тут большая точность не нужна, а красота – тем более (на столешницу пустим более качественный материал). К тому же, не обеденный стол ваяем, а рабочий. Короче выпиливаем ручной циркуляркой четыре листа по размерам - грубо.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:24
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
И отрезаем точно на распиловочном станке. У кого нет – может сразу отрезать точно ручной циркуляркой, но тогда нужно завести хорошую шину.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:24
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Очерчиваем карандашом контуры заготовок по шаблону. Две детали будут чуть пониже – с плоским верхом, и две – чуть повыше – с дополнительными шипами, которые будут входить в ответные пазы на нижней поверхности столешниц. Это надо учесть при раскрое фанеры и при переносе контуров с шаблона.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:24
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Грубо выпиливаем все лобзиком. Можно не стараться – пусть рез будет кривой, главное за линию не залезть.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:25
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Получается вот такая жуть. Кстати, на фанере третьего сорта могут быть не только пустоты и трещины, но и вот такие замятины на лицевой поверхности. А кому сейчас легко? Захотели сэкономить – не жалуемся ))))

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:25
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Прикрепляем по одной заготовки к шаблону (можно на двусторонний скотч, можно на клей, я тупо прикрутил саморезами) и выпиливаем обгонной фрезой с нижним подшипником (поскольку я работал на импровизированном фрезерном столе, то у нас он вверху). Настраиваем вылет фрезы, чтобы подшипник катился по шаблону.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:25
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
И обгоняем по контуру. Тут я допустил ошибку, взяв слишком тонкую фрезу. Она все вырезала (не только эти детали, но и детали столешницы), но под конец погорела. Ну ничего, фрезы – расходный материал.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:25
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Так уже лучше. По крайней мере все детали одинаковые. Теперь будем на двух из них делать верхние шипы (по ламинатному шаблону я из точить не стал, потому что накосячил там со шлифовкой и линии получились не слишком ровными, а это – одна из ключевых плоскостей, которые должны быть откалиброваны очень точно).

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:26
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782

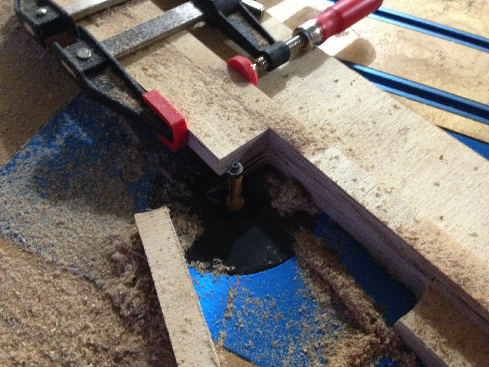

Поэтому берем ровную рейку и выставляем ее как можно точнее по линии будущей горизонтальной плоскости, прикручивая саморезами. Шаблон тела шипа просто тупо прижимаем струбцинами – никуда он не убежит.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:26
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
И фрезеруем один шип.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:26
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
А потом переносим шаблон в другое место и фрезеруем второй.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:26
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 2782
Получаем две половинки козел с двумя шипами, и еще две – вообще без шипов.
