Меняем обгонную фрезу на кромочную калевочную (с радиусом 3 мм (1/8 дюйма).

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:27
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
И скругляем ей острые кромки, заодно убирая «бахрому», оставшуюся после использования сгоревшей обгонной фрезы.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:28
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Получается как-то вот так. Тут, кстати, видно насколько наши будущие козлы шире стандартных – практически вдвое шире.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:28
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Поверхность шлифуем ручной орбитальной шлифмашинкой. Начинаем со 100 грит

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:28
3
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Потом все трещины, выпавшие сучки и прогнившие места заливаем эпокси. Так же поступаем с дырками от саморезов, жуков короедов и прочих дятлов.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:28
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373

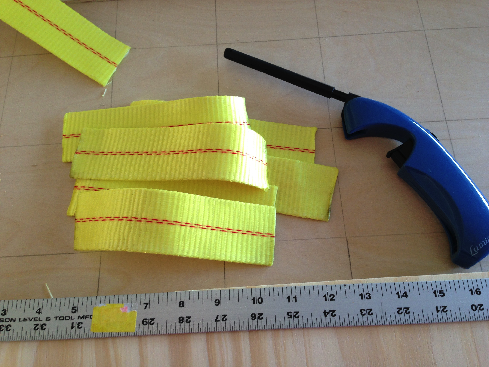

Пока смола застывает, берем нейлоновую такелажную стропу (рассчитанную на полторы тонны нагрузки), и режем ее на кусочки (длину можно прикинуть по фото, линейка – дюймовая)

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:29
3
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
И отрезанные кромки опаливаем огнем на газовой зажигалке.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:29
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373

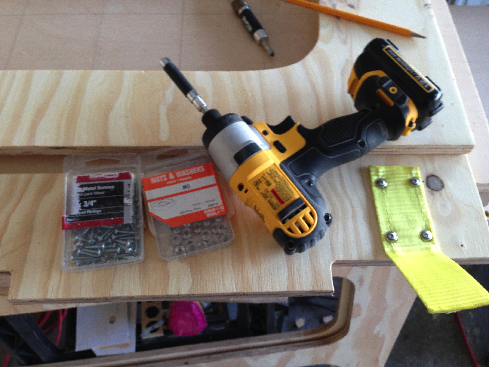

С внутренней стороны крепим стропу с помощью саморезов и шайб для листового металла – это будут наши петли.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:29
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Так же крепим петли к второй половине. Тут главное не перепутать внешнюю поверхность заготовок с внутренней, и соединить деталь с шипами с деталью без шипов.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:30
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Более длинными отрезками стропы настраиваем максимальный разлет – на этом этапе также калибруется высота будущего стола (добавить толщину столешницы, ибо она уже известна, и толщину резиновых прокладок на ножки)

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:30
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Вот этих самых прокладок. Работать будем на бетонном полу, так что не повредит.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:30
3
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373

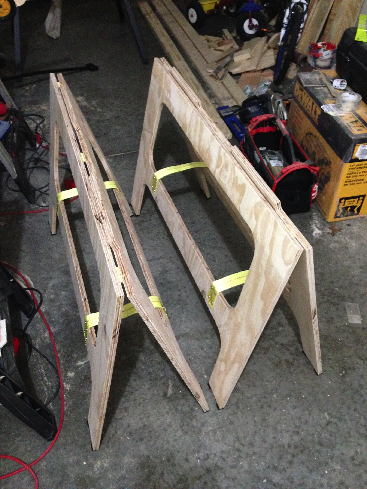

Внешний осмотр готовых козел, проверка и окончательная калибровка и высоты.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:30
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Тут небольшой спойлер – использована изготовленная за кадром деталь нижней панели столешницы. Как ее сделали, я расскажу в следующем посте, а пока мы ее используем для того чтобы выставить козлы на нужном рассоянии друг от друга.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:31
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Нарезаем узкие полоски фанеры («рейки») – это ребра жесткости для полки. Сама полка – это просто полоса фанеры толщиной 60 см. Пока не отрезанная по длине – длину еще предстоит выяснить.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:31
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
На рейках размечаем места под саморезы и сверлим отверстия под косой шуруп.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:31
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Закрепляем на косые шурупы внешнее ребро с одного конца…

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:32
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
На месте размечаем положение второго ребра (чтобы легло на козлы при натянутых стропах) и тоже закрепляем

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:32
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Укладываем полку на место – и пока не убежала делаем разметку с другого конца

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:32
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Отпиливаем полку по длине.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:32
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
И крепим по разметке ребра жесткости

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:33
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Добавляем между ними стяжку – она будет служить шипом, фиксируя полку в специально подготовленных пазах

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:33
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Выпиливаем по размеру продольные ребра жесткости (они чуть толще поперечных для обеспечения большей грузоподъемности полки). Так же размечаем и сверлим отверстия под косой шуруп. Кстати, на заднем плане видно ветродуйку для листьев, которую я приспособил для сдувания пыли и опилок – пока не решена проблема с пылеудалением. Понятно что работать приходится в респираторе ((((

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:33
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Отрезаем уголки – для более красивого сопряжения с поперечными ребрами. Тут кстати опять спойлер к части про столешницу – торцовка установлена в специальное гнездо встроенное в столешницу. Этой фичи не было в оригинальном чертеже, это уже отсебятина.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:33
2
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Вытягиваем полку на струбцинах вдоль двух брусков – чтобы убрать все перекосы – и закрепляем продольные ребра жесткости. Кстати, при сборке этого стола я не использую клей, потому как его планируется далее еще долго доводить до ума – многократно собирать и разбирать. Так что все на саморезах.

Рабочий стол по мотивам Рона Полка (часть 1)

[^]
whatze
23.12.2017 - 03:34
3
Статус: Offline


Ярила

Регистрация: 26.04.16
Сообщений: 5373
Ну и выпиливаем в козлах тот самый паз, в котором будет сидеть планка на нижней поверхности полки.
