Давайте поможем Даше найти 10 косяков в этом Щите

Для начала заменить по месту верхнего зверя (а то просто снять, тараканье говно вытряхнуть, обратно поставить - магия!) и промерить нагрузку клещами.
Что-то подсказывает, что в нижней линейке не зря такое разномастье.

Рабочая схема, я "п" не волновался, надёжно.

Цитата (lazyanty @ 10.11.2025 - 23:42)

Для начала заменить по месту верхнего зверя (а то просто снять, тараканье говно вытряхнуть, обратно поставить - магия!) и промерить нагрузку клещами. Что-то подсказывает, что в нижней линейке не зря такое разномастье.

Хуету не неси, снизу нагрузка по одной фазе, скорей всего это ремонтеый щит, что было то и воткнули, на будущее. Кстати, а чем тебе помогут клещи

Я не Мегавольт, но чёт с каждым автоматом фаз все на одну меньше 🤣
Размещено через приложение ЯПлакалъ

Цитата (lazyanty @ 11.11.2025 - 03:41)

Для начала заменить по месту верхнего зверя и промерить нагрузку клещами. Что-то подсказывает, что в нижней линейке не зря такое разномастье.

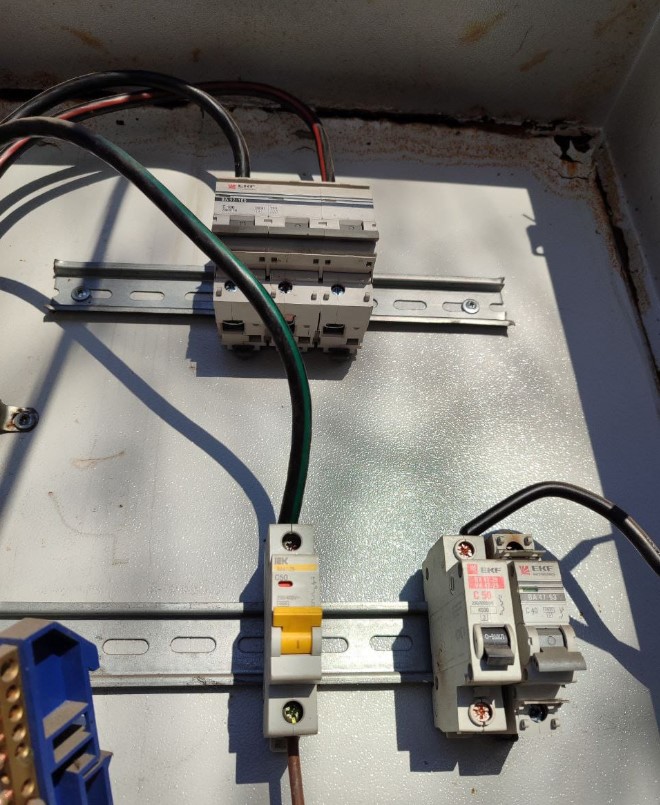

Да внизу такое разномастье потому что там по проекту должен был стоять один автомат на 40 ампер. ( у потребителя макисмальная выделенная мощность не более 10 киловатт). Он там есть но после того как в помещение потребителя зимой добавили три обогревателя на 800 ватт он стал вырубать, скорее всего по тепловому расцепителю. Затем его заменили на автомат на 50 ампер, он тоже походу умер, его заменили ещё раз тоже на 50А. Но тут уже умер вводной трёхполюсный на 100 А поэтому сделали вот так как на фото ниже. Вот это как раз получается времянка. А сейчас перед зимой туда в помещение ещё хотят добавить оборудование тоже ватт на 800 где то. Поэтому просят навести порядок что бы зимой когда обогреватели и тепловая завеса будет работать ничего не вырубало.

Что меня смущает в этом щите так это то что перемычки сделаны из СИПа. Что они без наконечников, как и ввод, от этого контакты как следует не прожаты от этого они подгорают и соответсвенно от этого и вырубает по тепловому расцепителю. Тут правда на фото не видно что там повыкусаны жилки и многопроволочный СИП прям так в автоматы воткнут.

Как я думаю, что тут по хорошему бы, вместо верхнего автомата должен быть рубильник, (выключатель нагрузки) перемычки из него в автоматы должны быть моножилой, медью от 6 квадрат. Оконцевание ввода на СИПе надо бы через наконечники или вообще взяты через проколы, и тоже с них уже моножилой подключатся на клеммы автоматов или выключателя нагрузки. Ну а про заземление самого щита ( вернее то что вместо него использовано осиное гнездо) я промолчу.


Это сообщение отредактировал OleLukole - 11 ноя 2025 в 00:15

Да это времянка на стройке похоже, щиток уличный
Размещено через приложение ЯПлакалъ

А по какой причине изоляция на нолике такая оплавленная? Да и на вводном клема уже порыжела порядком.
Размещено через приложение ЯПлакалъ

Цитата (Varges @ 11.11.2025 - 04:17)

А по какой причине изоляция на нолике такая оплавленная? Да и на вводном клема уже порыжела порядком.

А это очень хороший вопрос. Как я думаю что из за того что ввода и перемычки сделаны не из моножилы и изначально походу там не было этой нулевой шины, а тупо походу после трехполюсного автомата на вводе на 100 ампер. сперва стоял как и положено один автомат на 40 ампер, но он вырубался постоянно. потому что потребление было выше чем 10 киловатт, а ноль вообще напрямую к СИП 70 квадрат шёл, в итоге ( предположительно) вместо него поставили два однополюсных автомата на 50 А типа вместо одного двухполюсного, на фазу и ноль... после этого ноль вообще оплавился, ну это предположительно опять же. затем какие то последующие ремонтники задействовали остальные жилы в качестве ноля, и добавили вот ту синюю нулевую шинку и может быть они же уже взяли с нулевого ввода СИПа через прокол, а по началу может быть там и ноль тоже был прям с СИПа в автомат один из этих двух однополюсников запихан, или без автомата а напрямую прям так соединён с медяхой 6 квадрат, отчего и там вся изоляция поплавилась, но это не точно...
Это сообщение отредактировал OleLukole - 11 ноя 2025 в 00:29

Заземление вроде нормально подключено... Только к шине.... Оставить ввод, и хвост от заземления, остальное все выкинуть и сделать заново...
Размещено через приложение ЯПлакалъ

Входного автомата (отрубить все) вообще нет - это реальный косяк.
По картинке не видно куда дальше ушёл вводной ноль.
Но если и так работало, то лучше просто заменить автомат. "Ломать - не строить" ©

PS Профессиональные электрики напоминают мне узкопрофильных "специалистов": "вот так делай - нормально будет". А потом битвы в интернете, когда "вот так" не совпадает.
PPS Есть условия работы системы, под них собирается схема. Если случилась поломка, то надо понять: это эпизод или новые условия работы? Решение зависит от ответа.
Размещено через приложение ЯПлакалъ

Ноль на проколе , потом в шину?)))))))))))))))))

Так погано и тупо слепить - это ещё постараться надо
Размещено через приложение ЯПлакалъ

Цитата (Укурыш @ 11.11.2025 - 00:38)

Ноль на проколе , потом в шину?)))))))))))))))))

Ахуеть. Глазастый!
Размещено через приложение ЯПлакалъ

Предлагаю тс-у пройти нах. Косяков тут до ебни матери, а мне пох их все перечислять.
Это как в анекдоте про проститутку и токаря. - на работе хватает, а тут ещё этот-то провода, провода, провода..
Размещено через приложение ЯПлакалъ

Цитата (case69rus @ 11.11.2025 - 05:04)

Предлагаю тс-у пройти нах. Косяков тут до ебни матери, а мне пох их все перечислять. Это как в анекдоте про проститутку и токаря. - на работе хватает, а тут ещё этот-то провода, провода, провода..

Предлагаю тебе апнуть еблосос, и не квакать в адрес людей. Тем более если сам никуя в этом не понимаешь.

ФОРМАЛИН

Подозрение на: срач/оскорбления  Статья #1 дезинформационного кодекса  Выполненное действие: предупреждения +20%, лимит 1x10  Погрешность принятого решения: 22%

Это сообщение отредактировал system - 12 ноя 2025 в 07:16

нет болтов раскалённых- тока нет

Цитата (АндрейНовакА @ 10.11.2025 - 23:36)

автомат фазу рубит? тогда зачем 3 отдельных провода с нулем? но твое возмущение, тс, мне не понятно. все элементарно исправляется установкой одного двухполюсного. если те 3 провода, это фазы, тогда один двухполюсный, и 3 штуки одинарных. не благодари, с тебя 1500 за консультацию.

Это не три провода с нулём, а броня/оплетка кабеля, нулевой проводник и заземляющий проводник заведены на нейтраль (надеюсь, она глухо заземлена на стороне источника).

сделано мягко говоря не очень правильно

Сами видим, что неправильно. А почему синхрофазотрон щит не покрашен?©

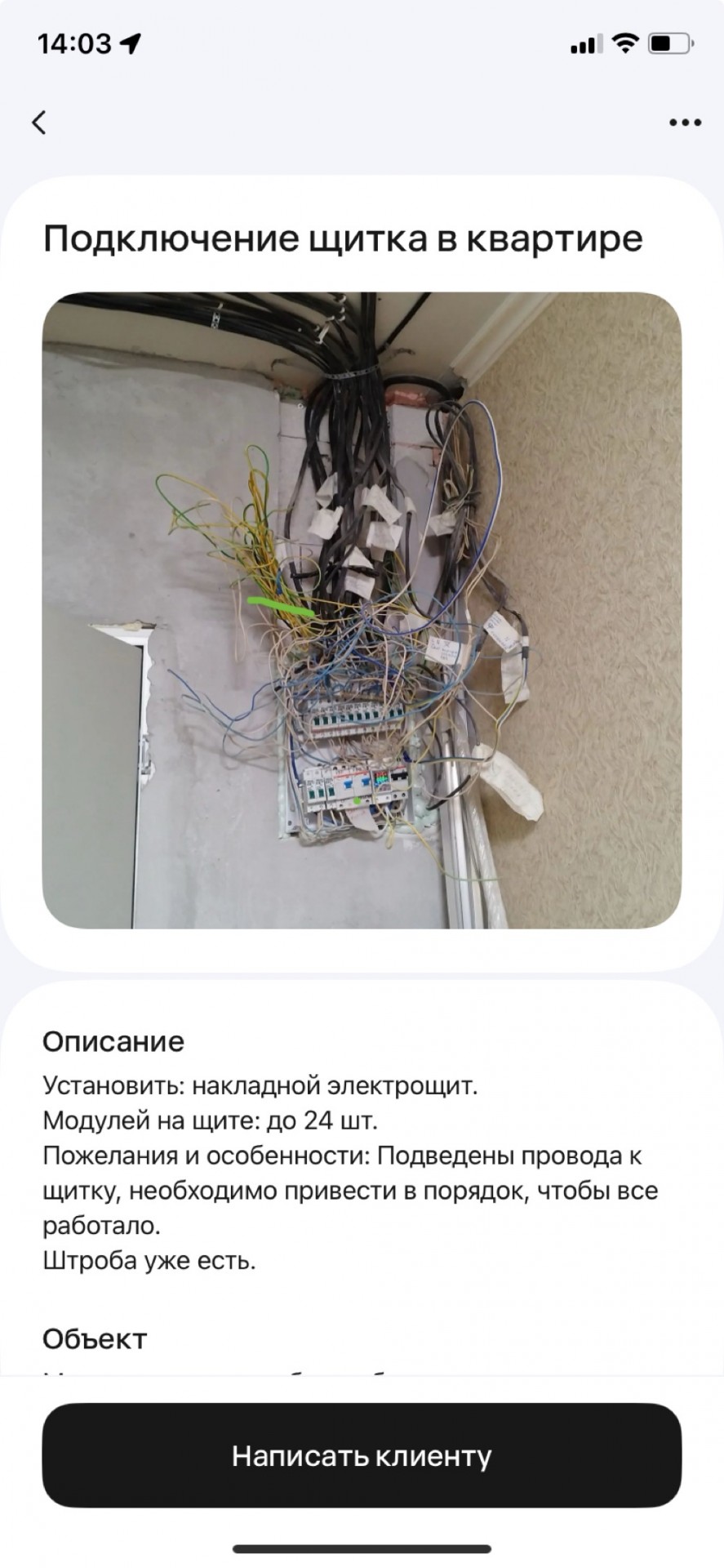

Давай меняться?Я твой заказ ты мой))


Размещено через приложение ЯПлакалъ

Блин. Показалось, что это ноль оплавившийся.
А по факту верхняя оплётка тож в ноль засунута.
Это сообщение отредактировал leivfy - 11 ноя 2025 в 01:51

Не мелочись,подкинь свободную фазу на ноль!

Этот щит проще выкинуть на свалку и сделать новый.
Размещено через приложение ЯПлакалъ

Цитата

Так потребитель один. Подгорел контакт автомата, бывает. Либо ослаб либо не затянули нормально

Сип в автомат не зажимают, а если уж и зажимают, то хотя бы через наконечники НША.

Да вообще всё охуенно! Пришло три фазы на верхний автомат, через самопрокалывающейся зажим взяли ноль и посадили на нулевую шинку..
Потом наверное подумали «А зачем мне три фазы?» и взяли только две и завели их на автоматы… Потом ещё раз подумали «А зачем мне две фазы?» и взяли только одну…
Ну а то что три провода на нуль, так это для надежности, чтобы предотвратить обрыв нуля…

А так то да… пиздец какой-то…
Размещено через приложение ЯПлакалъ

цену набивает.
Это щит временный. По одной фазе подключено.
Что там подгорело - как раз из-за этого, что-то мощное на 1 провод завели.

На вводе - убрать мелкие автоматы и провод 3ф в дом завести без уменьшения сечения. Землю завести без уменьшения сечения.

А там уже другая история и другой shit.
Это сообщение отредактировал e1v1g1 - 11 ноя 2025 в 02:14
