Понравилась еще одна работа Питерского мастера, думаю и вам будет интересно посмотреть. Писать буду от первого лица для удобства, но автор не я!
30
фото.
via
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
zubexkir
1.12.2014 - 10:58
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
На этот раз делаю каминные часы на газоразрядных индикаторах. Дизайн несколько напоминает изделия начала девятнадцатого века.

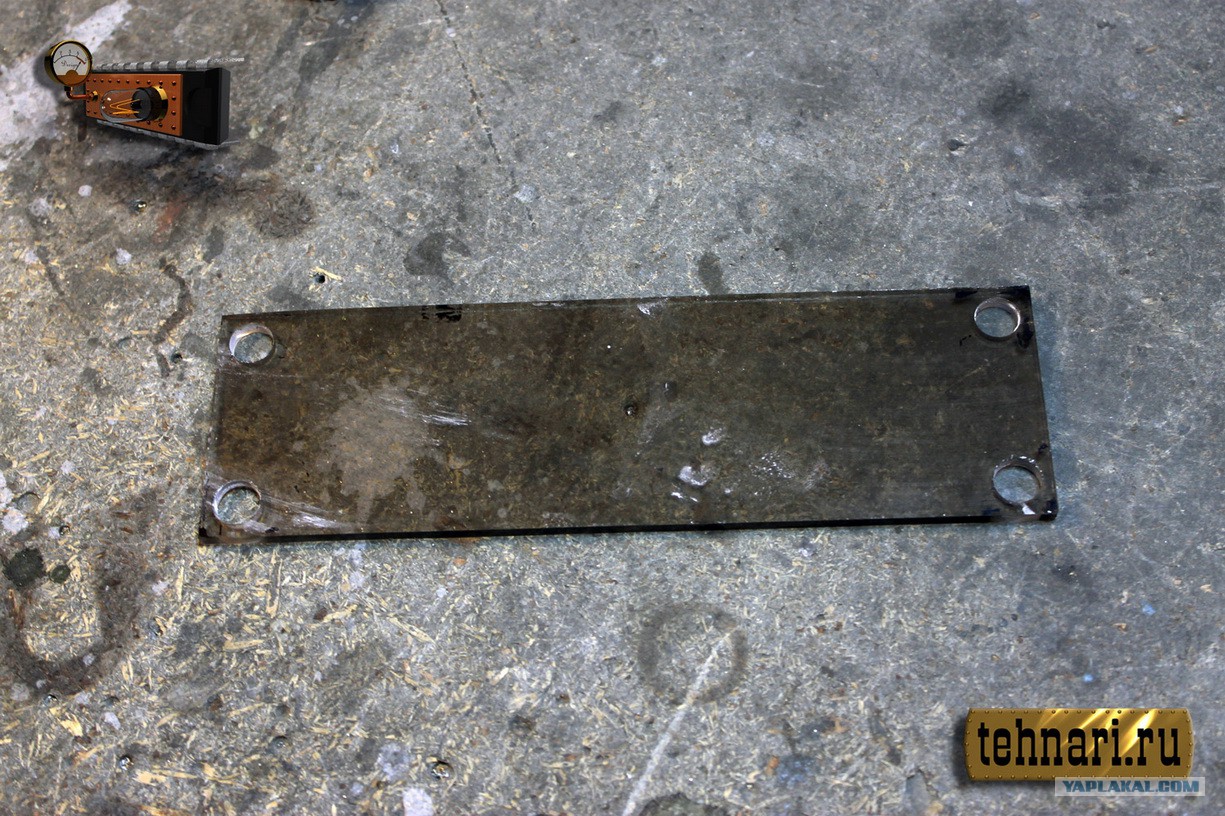

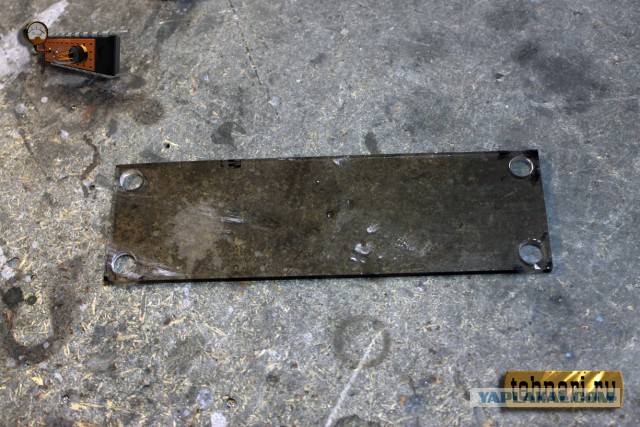

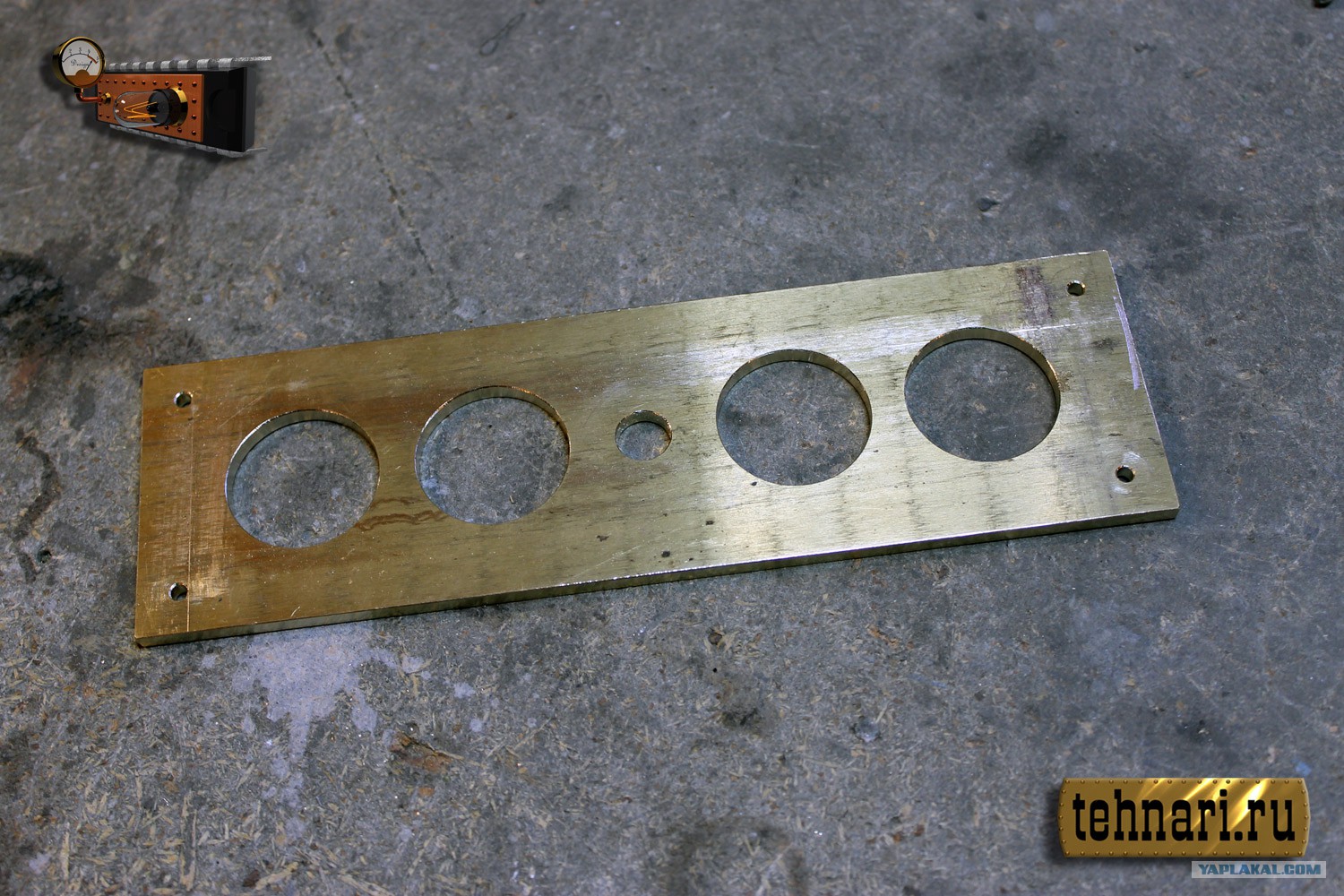

Начинаю с изготовления пластины на которой будут крепиться индикаторы.
[
^
]
zubexkir
1.12.2014 - 10:58
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

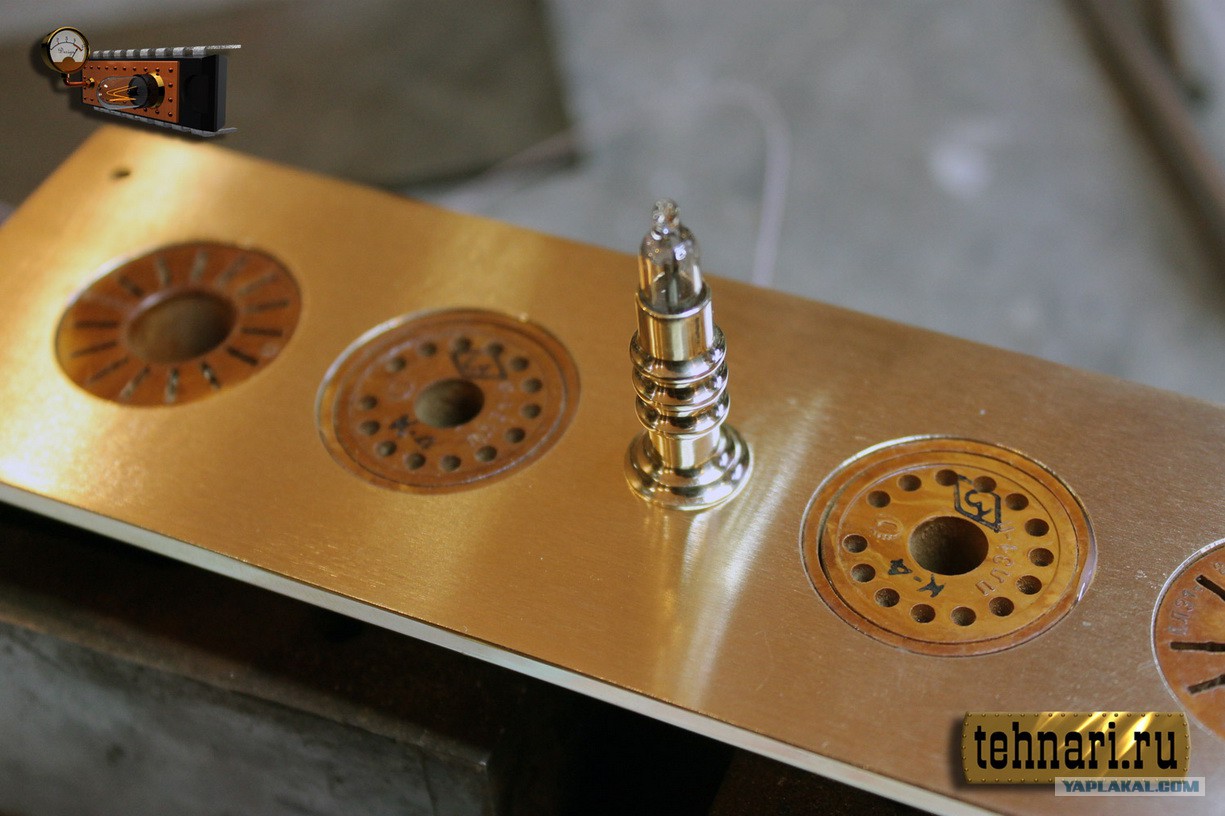

Панельки под лампы будут устанавливаться заподлицо.
[
^
]
zubexkir
1.12.2014 - 10:58
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

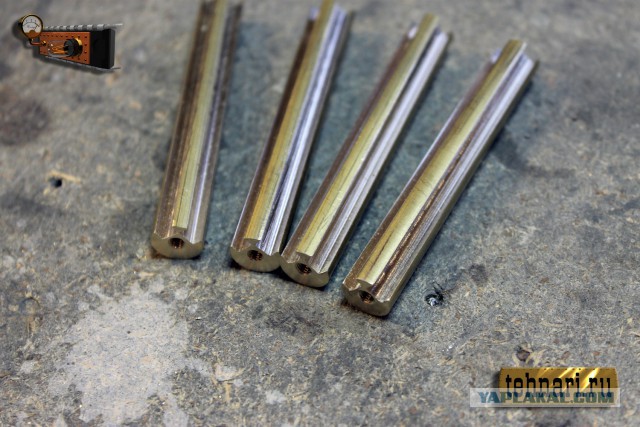

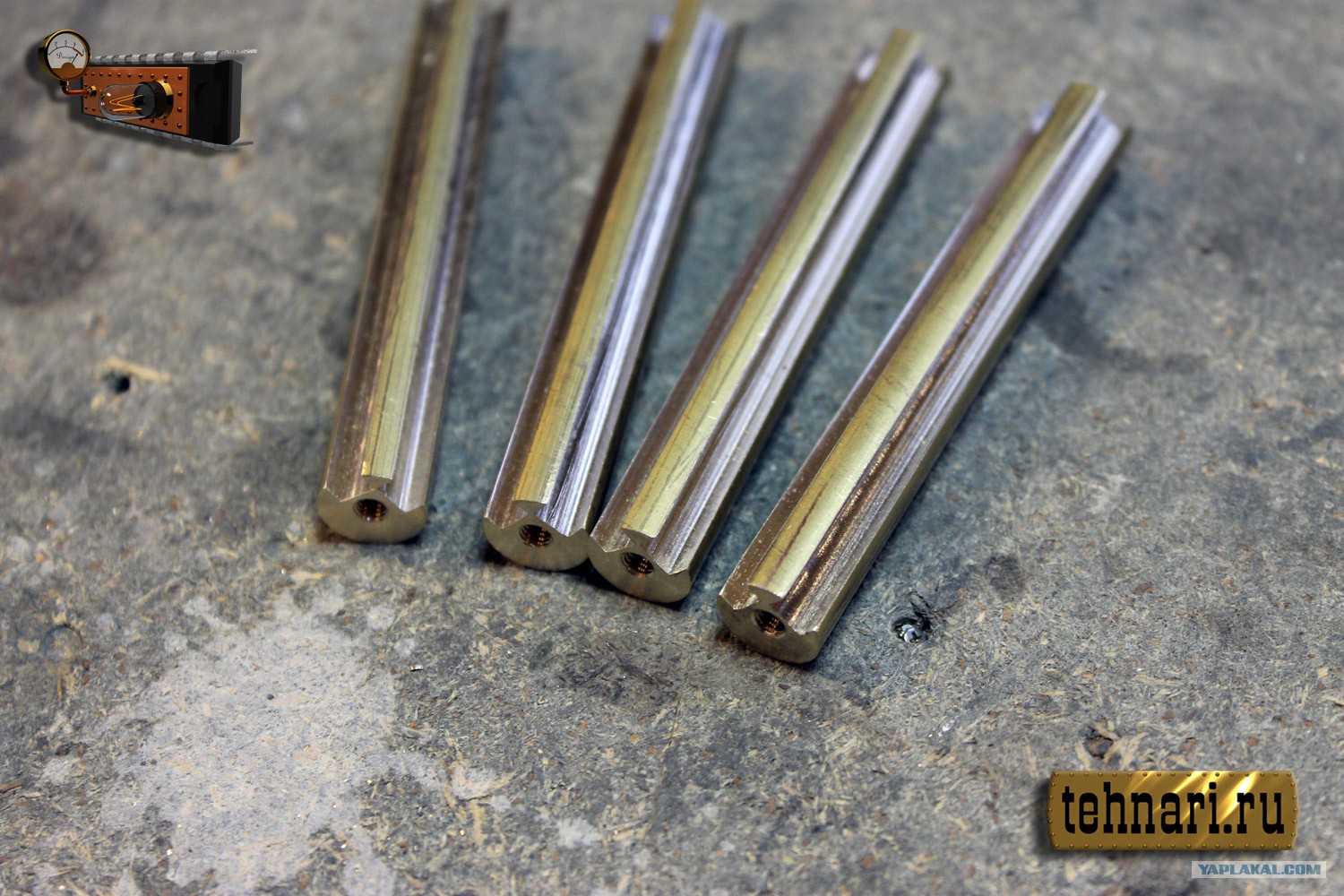

Ещё хочу полностью закрыть лампы стеклом, для этого делаю стойки с пазами
[
^
]
zubexkir
1.12.2014 - 10:58
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

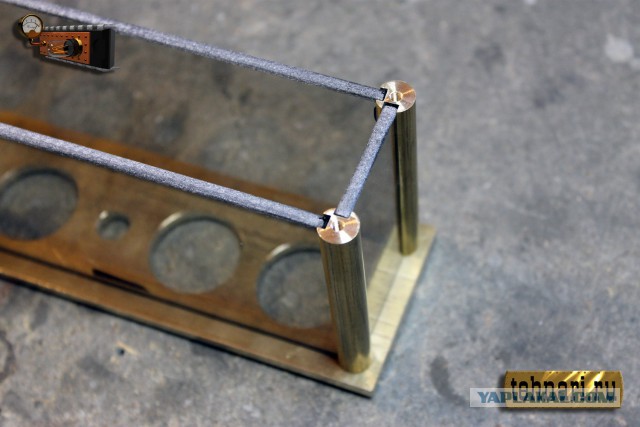

Именно в эти пазы вставляются слегка тонированные стёкла.
[
^
]
zubexkir
1.12.2014 - 10:59
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Чуть ближе. В верхнем стекле сверлю отверстия для крепления, сверлю аккуратно, стенка остаётся всего три миллиметра.
Это сообщение отредактировал
zubexkir
- 1.12.2014 - 10:59
[
^
]
zubexkir
1.12.2014 - 11:02
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Верхнее стекло сверлится
[
^
]
zubexkir
1.12.2014 - 11:02
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

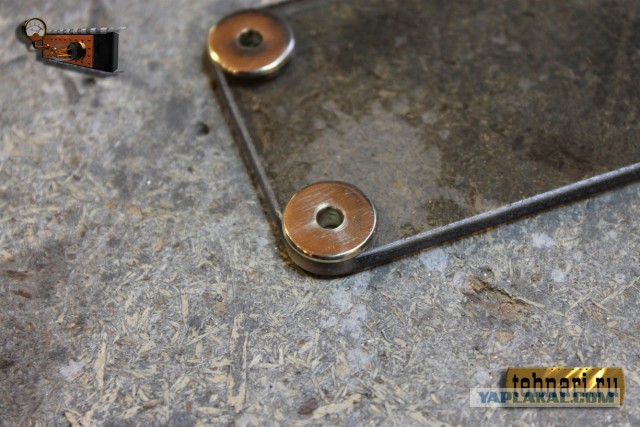

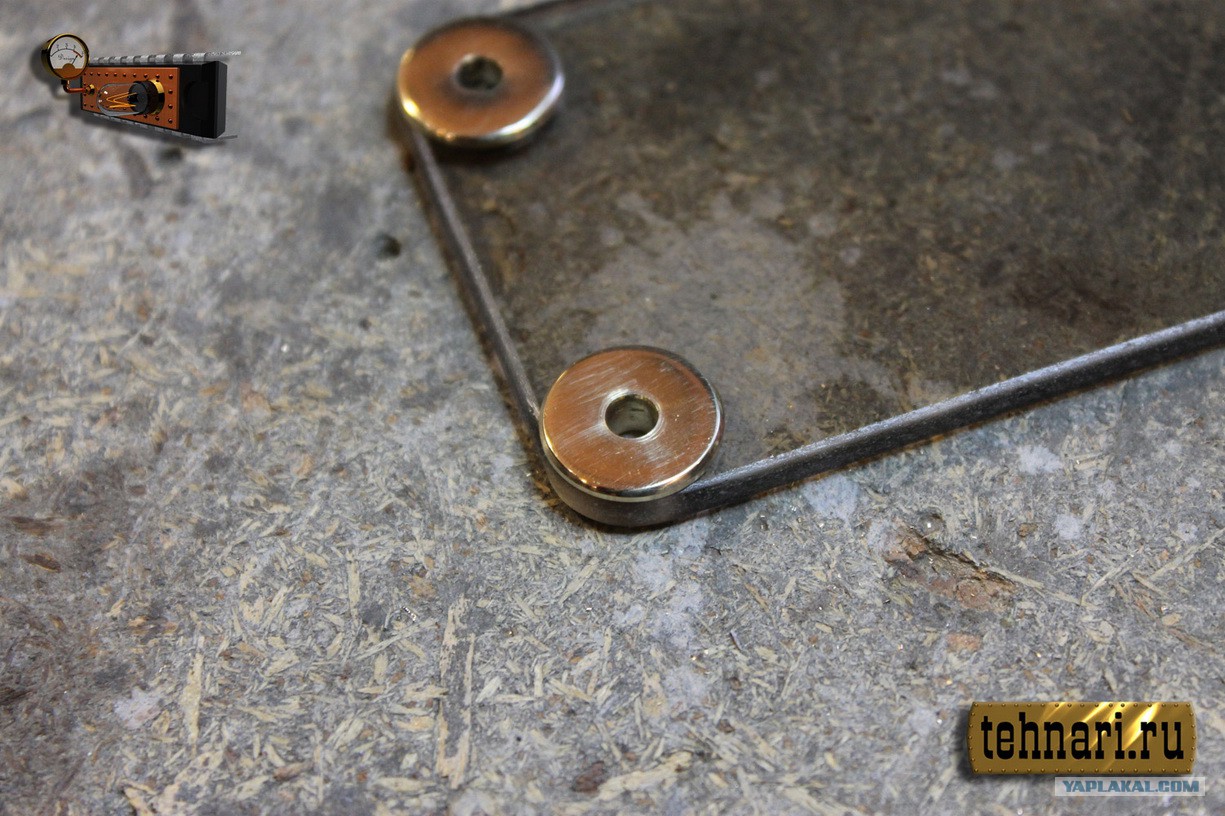

В отверстия вклеиваются втулки. Они снимут нагрузку со стекла.
[
^
]
zubexkir
1.12.2014 - 11:02
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

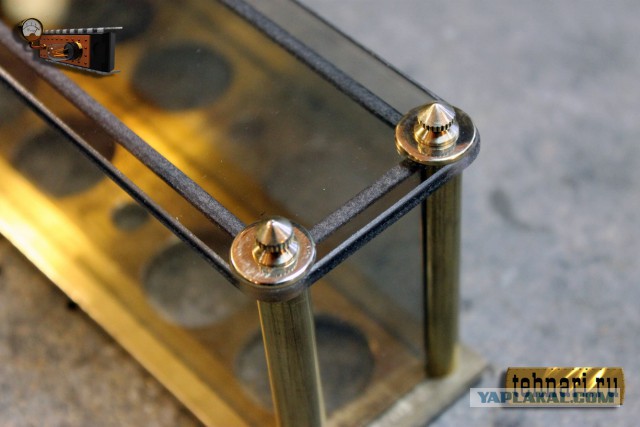

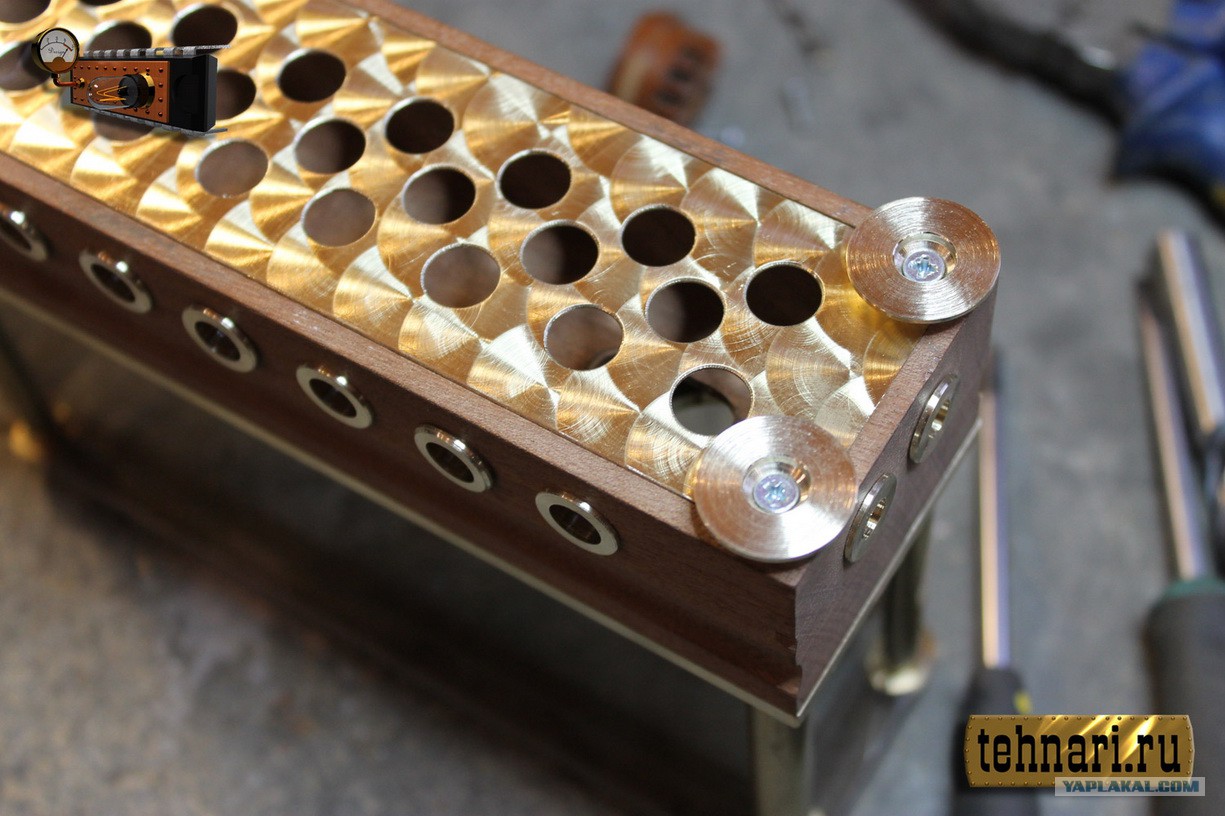

Верхнее стекло крепится декоративными винтами
[
^
]
zubexkir
1.12.2014 - 11:02
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

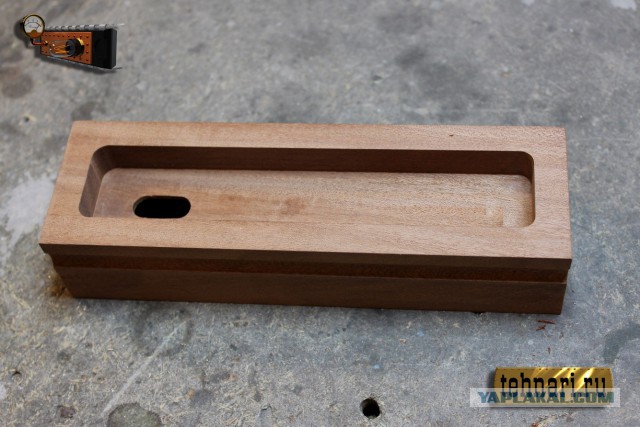

Корпус изготовлен из массива красного дерева.
[
^
]
zubexkir
1.12.2014 - 11:03
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

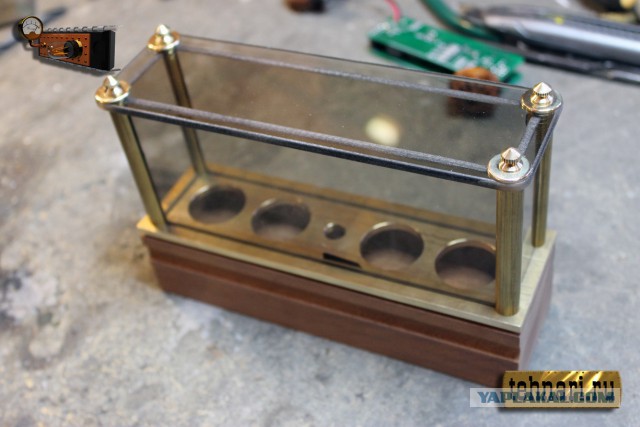

Собираю для проверки совпадений отверстий
[
^
]
zubexkir
1.12.2014 - 11:03
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

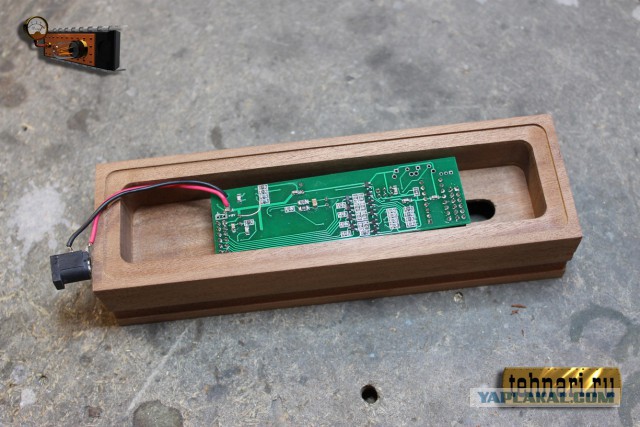

С нижней стороны копруса имеется углубление для электронной начинки.
[
^
]
zubexkir
1.12.2014 - 11:04
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

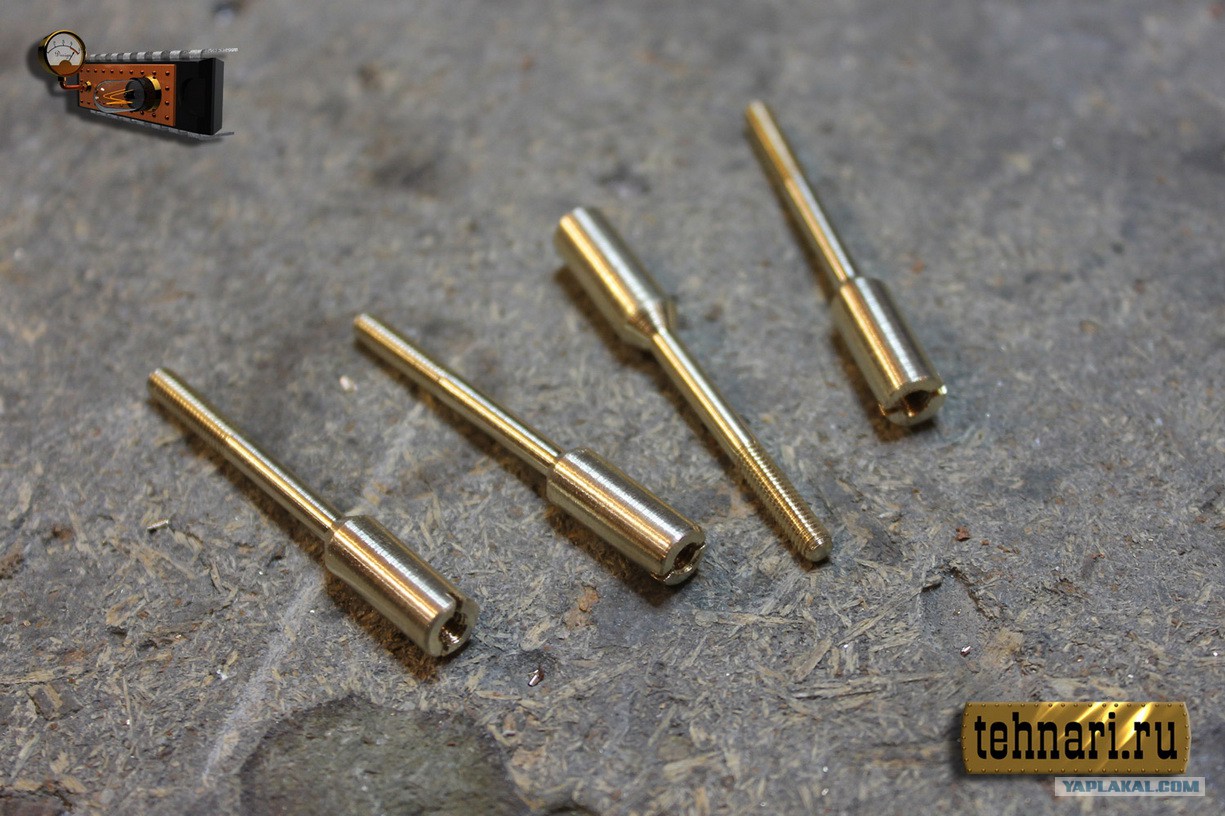

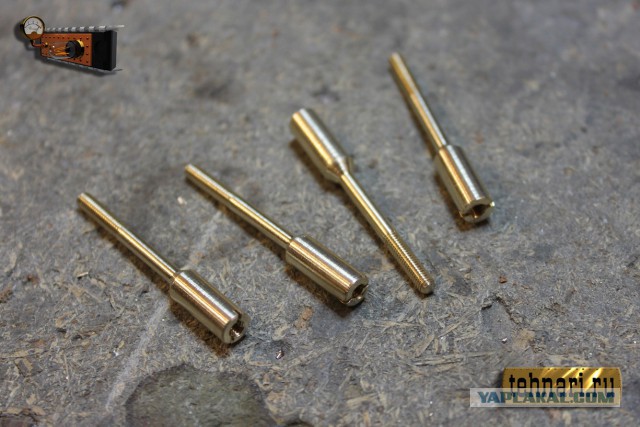

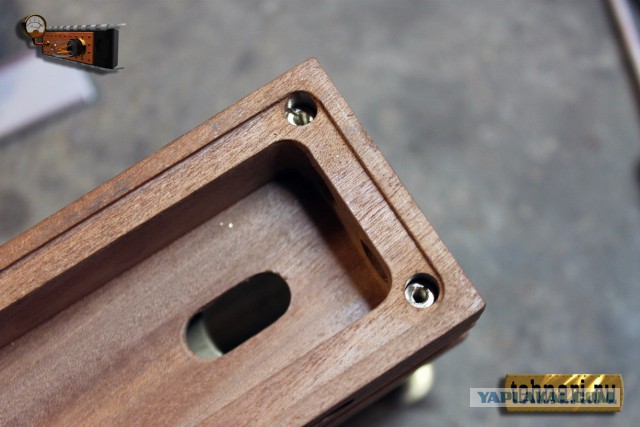

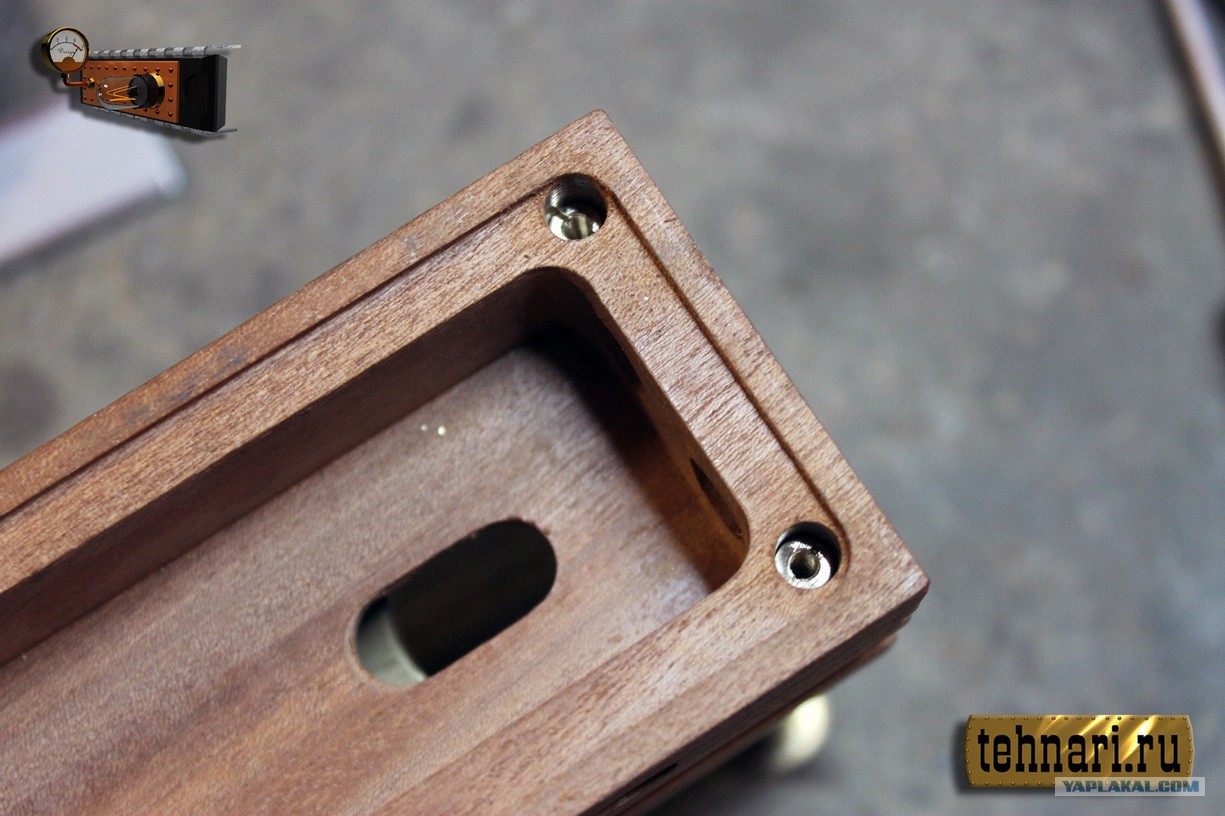

Вся конструкция будет крепиться на шпильках. Они сделаны так, что одновременно являются шпильками и втулками для крепления нижней крышки.
[
^
]
zubexkir
1.12.2014 - 11:04
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Еще
[
^
]
zubexkir
1.12.2014 - 11:04
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Ножки крепятся винтами.
Это сообщение отредактировал
zubexkir
- 1.12.2014 - 11:11
[
^
]
zubexkir
1.12.2014 - 11:05
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
В нижней крышке просверлены отверстия для вентиляции.
Это сообщение отредактировал
zubexkir
- 1.12.2014 - 11:11
[
^
]
zubexkir
1.12.2014 - 11:05
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Теперь вклеиваю панельки под лампы
[
^
]
zubexkir
1.12.2014 - 11:05
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Для индикации секунд использыется неоновая лампочка, которую я выломал из негодной сетевой кнопки с подсветкой.
[
^
]
zubexkir
1.12.2014 - 11:06
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

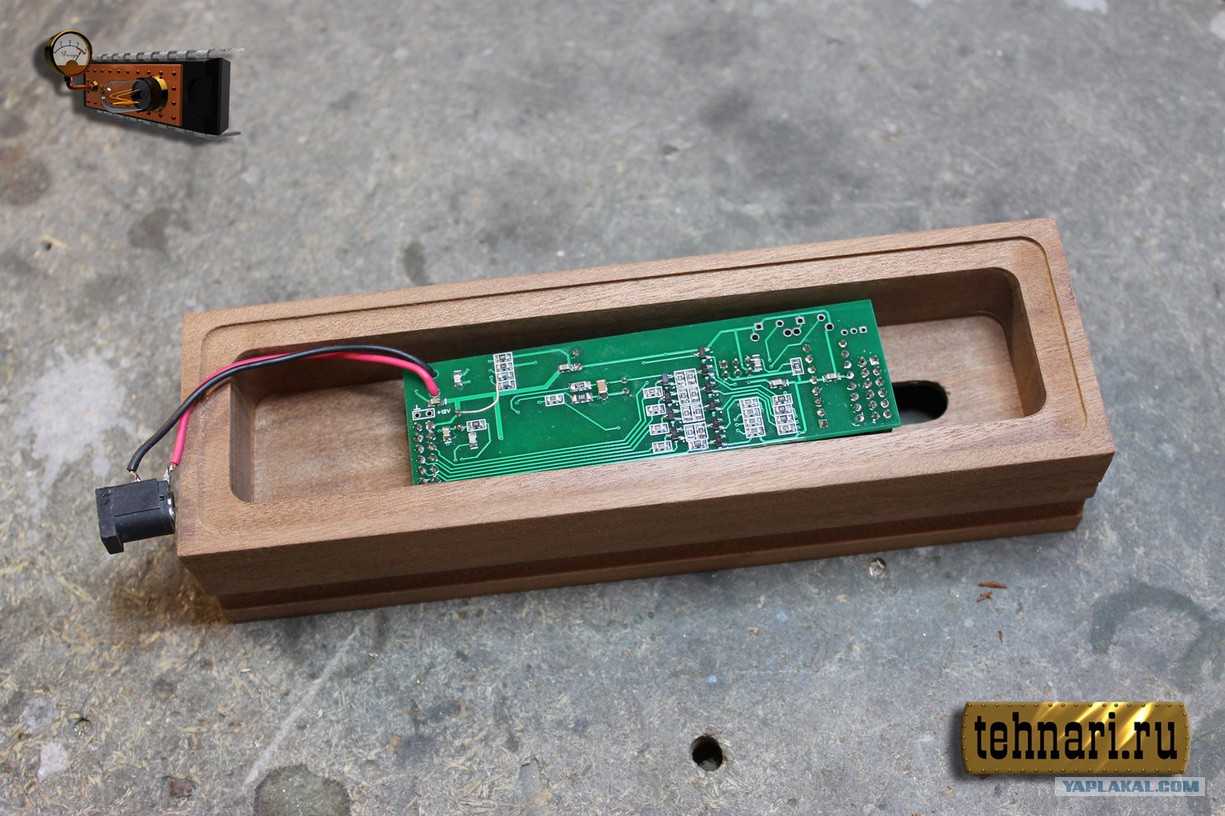

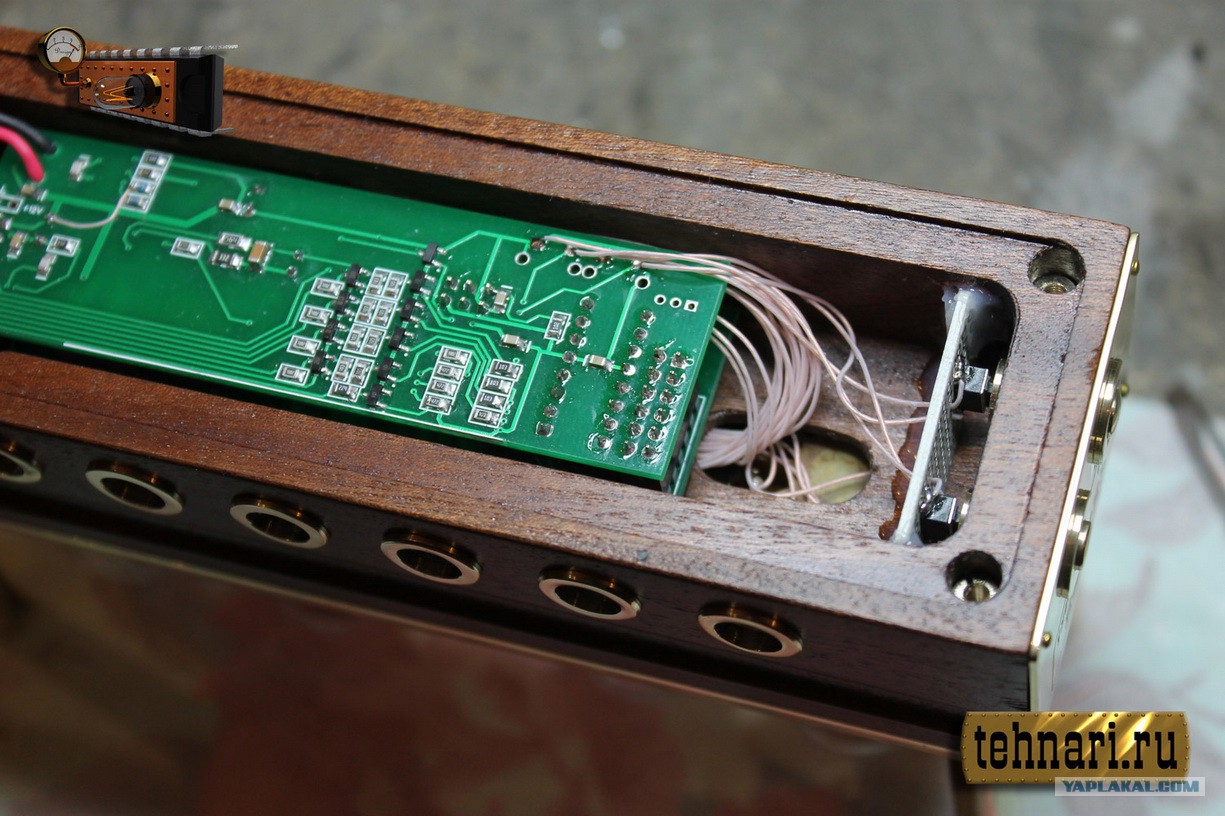

Креплю плату и распаиваю провода
[
^
]
zubexkir
1.12.2014 - 11:06
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Устанавливаю лампы и проверяю работоспособность. Но тут выясняется, что лампы изготовлены в разное время и имеют разную длину балона. На снимке это хорошо видно.
[
^
]
zubexkir
1.12.2014 - 11:06
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

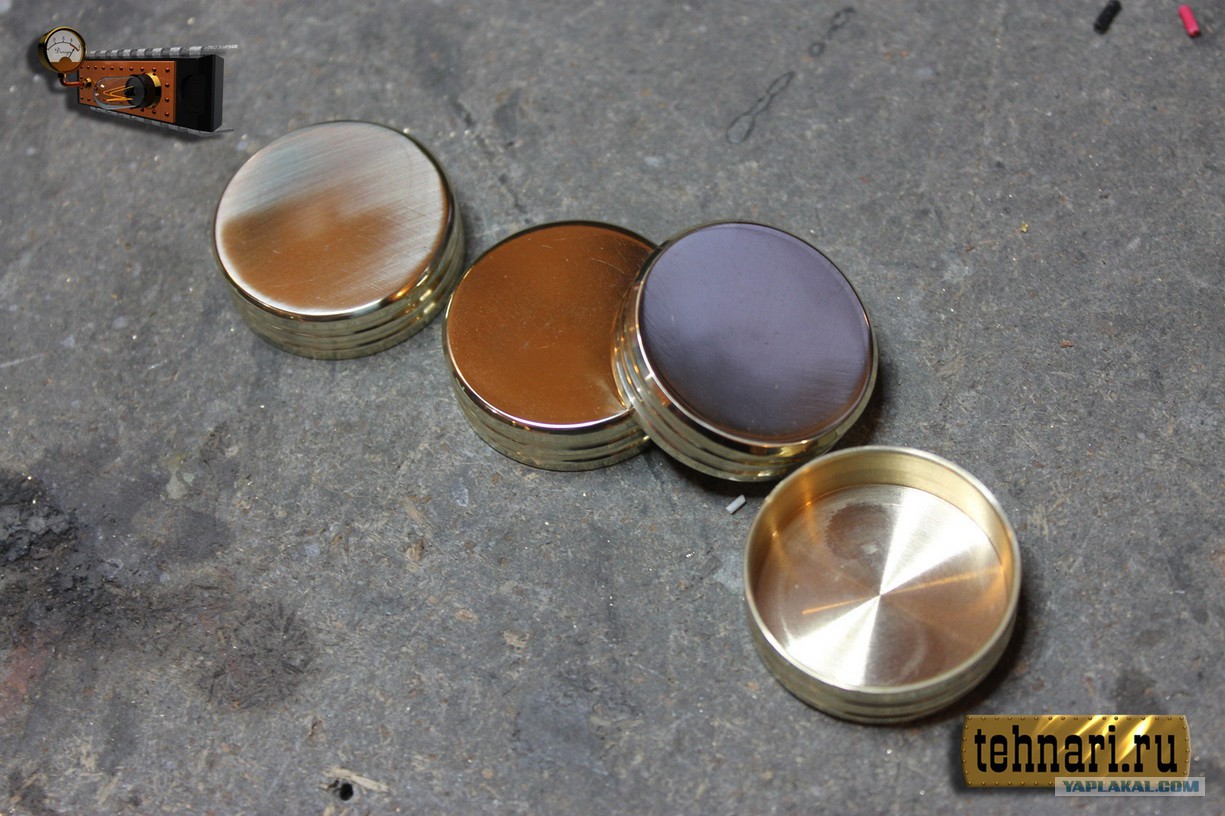

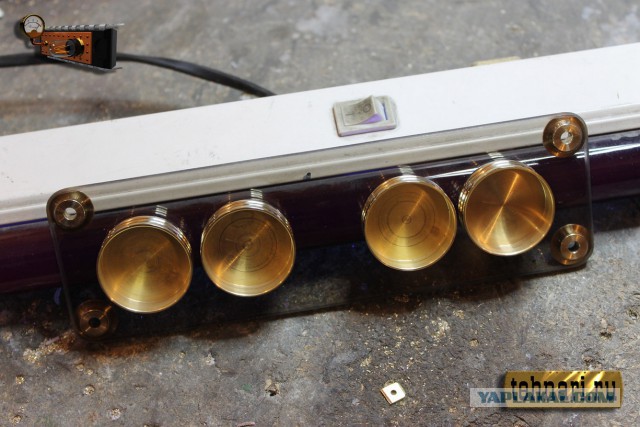

Решаю зрительно уравнять их длину. Для этого делаю декоративные колпачки.
[
^
]
zubexkir
1.12.2014 - 11:06
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Эти колпачки приклеиваю ультрафиолетовым клеем к верхнему стеклу.
[
^
]
zubexkir
1.12.2014 - 11:06
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524
Последей операцией приклеиваю на опорные ножки замшевые кружочки для того, чтобы не царапать поверхность, на которой часы будут стоять.
Вот то, что получилось в итоге.
Добавлено в 11:07
Это сообщение отредактировал
zubexkir
- 1.12.2014 - 11:07
[
^
]
zubexkir
1.12.2014 - 11:07
[
показать
]
Статус:
Offline
Юморист
Регистрация: 13.01.13
Сообщений: 524

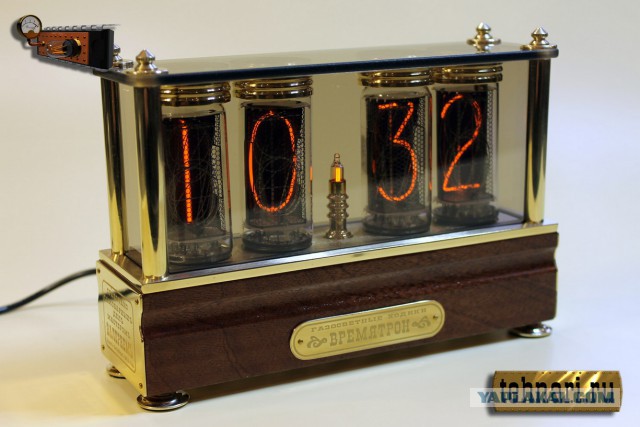

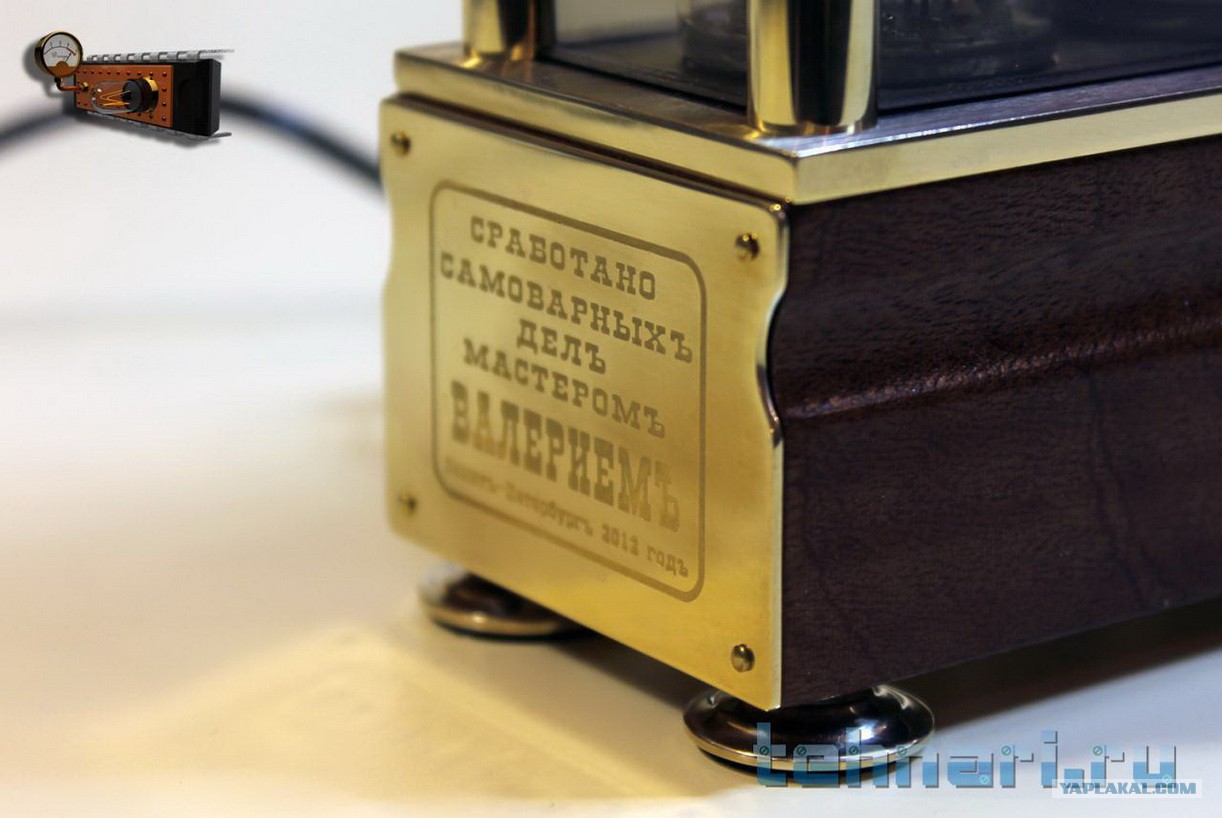

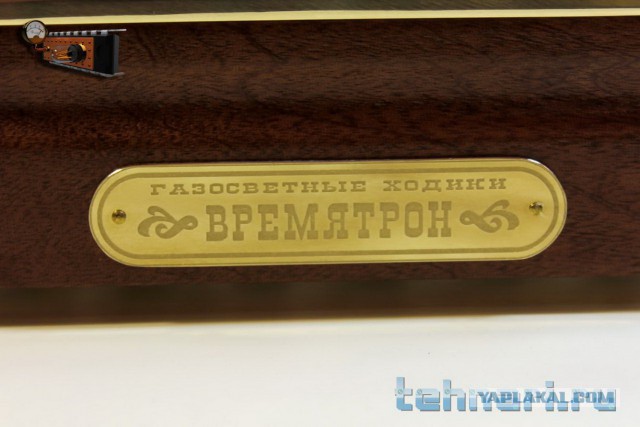

Финальные фото
