Как делают оптические прицелы., Эксклюзивный репортаж. Часть 1.

Целый год у меня в загашниках пролежал пост про то, как делают оптические прицелы, самый интересный из более чем 40 снятых мной производственных репортажей. Почему? Потому что ждал одобрения пиар службы (или как у них называется этот отдел) по тексту и фото, но никто не торопился это делать. Потому буду выкладывать в том виде. в котором делал, все 100500 фото, только для самых самых любителей такого жанра) Сегодня будет первая часть репортажа.

Мне стало любопытно, я узнал название компании, добыл контакты и мне удалось попасть на закрытую режимную территорию, куда не пустят с фотоаппаратом, если на это нет специального разрешения.

75 фото.
via livejournal

1.Как я уже сказал, предприятие находится на закрытой территории завода, на котором раньше производили что-то для нужд оборонки в тихом подмосковном городке. Изначально меня не хотели пускать на предприятие с фотоаппаратом, пришлось вызывать на помощь директора производства компании (куда я направлялся делать репортаж). Он уладил все проблемы, но к нам приставили охранника, который должен был следить за тем, чтобы я не сделал выстрел своим никоном в запрещенную зону (на территории завода вроде есть другие производства).

2.Цеха по изготовлению линз мы с Ольгой (благодаря которой я попал на производство) застали в состоянии переезда, потому здесь царил небольшой беспорядок, однако он не сильно влиял на производство линз. Все здесь шло своим чередом. Вот из такого стеклянного куба на производстве делают линзы, как это делается я расскажу далее.

3.Нашел тут же накладную на партию заготовок оптического стекла из Китая. Еще их называют "прессовки". Большая часть линз делается именно из китайского сырья. Как мне сказал мастер производства раньше качество китайских "прессовок" оставляло желать лучшего, приходилось отбраковывать немало заготовок, однако в последнее время партнеры из Поднебесной стали делать качественный материал.

4.Я спросил, почему китайскому отдается предпочтение, когда есть отечественное сырье? Оказалось, что российское стекло дороже китайского в три раза, а качество у них практически не отличается. Кстати, это не обычное стекло, из которого делают листы для окон, а специальное, оптическое, которое содержит различные химические соединения.

5.К тому же российское стекло приходит в виде таких тяжеленных кубов, которые нужно резать, обтачивать из заготовок цилиндры и т.д.

6.А китайское сырье приходит в готовом для обработки виде. На фото можно видеть весь ассортимент. Линзы всех диаметров, используемых для производства оптических прицелов и тепловизоров.

Это сообщение отредактировал Metall64 - 27.10.2014 - 11:59

7.Пройдем в первый цех, здесь происходит шлифовка линз.

8. Оборудованию более сорока лет, его выкупили у разорившихся в постсоветское время предприятий. Здесь оно было отремонтировано, модернизировано и теперь вполне успешно работает в прежнем режиме.

9.Берем заготовку.

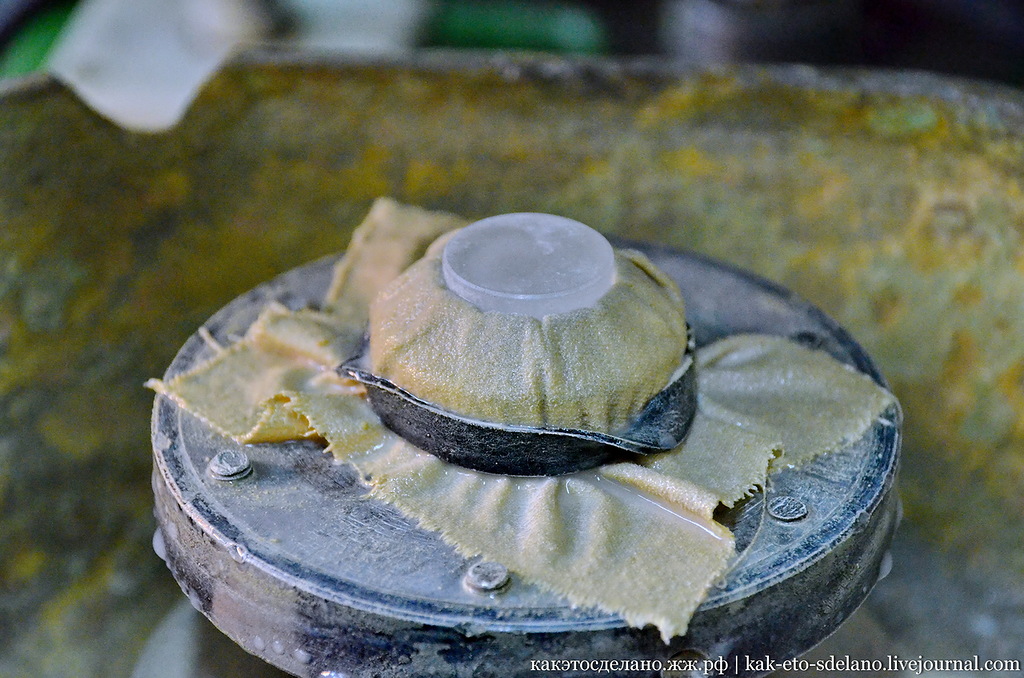

10.И помещаем на такую подложку.

11.

12.Вот такая насадка с алмазной кромкой шлифует на первом этапе будущую линзу.

13.Насадка вращается, поворачивается из стороны в сторону, подложка тоже не стоит на месте. Заготовка все это время поливается эмульсолом - специальным раствором с абразивами.

14.Мастер показывает как происходит этот процесс.

15.После завершения шлифовки, заготовка проверяется на выпуклость специальным инструментом - сферометром, или вон той чашой, которая называется "притирочный инструмент".

16. Если она не соответствует норме, то все снова повторяется.

17.Насадки для шлифовки линз различного диаметра.

18.Кто хочет мятных леденцов?)

19.На этом станке режутся те самые стеклянные кубы.

20.Вот таким диском с алмазным напылением.

21.Получаются такие заготовки похожие на куски льда. При резке стекла обращают внимание на пузырьки, которые иногда присутствуют в тех самых стеклянных кубах, и вырезают идеально чистые без каких-либо вкраплений заготовки.

22.Но линзы можно делать только из таких заготовок, далее увидим как это происходит.

23.Здесь же в цеху есть точильный камень на котором при необходимости можно отшлифовать заготовку.

24.
