Как делают оптические прицелы., Эксклюзивный репортаж. Часть 1.

[ Версия для печати ]


Страницы: (9) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Metall64	27.10.2014 - 12:05 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	25.
	[^]

Metall64	27.10.2014 - 12:06 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	26.Прессовки диаметром побольше.
	[^]

Metall64	27.10.2014 - 12:06 [ показать ] 9
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	27.А это уникальный станок, который чудом был спасен из закрывшегося в 90-е годы предприятия. На нем можно обрабатывать линзы диаметром 25 см. Сейчас таких станков не найти. Конечно есть новые зарубежные аналоги, но они стоят на порядок дороже, под 50 тыс. евро. А этот достался почти даром.
	[^]

Metall64	27.10.2014 - 12:07 [ показать ] 5
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	28.На этом фото можно видеть во что превращается мутная прессовка на этом этапе. Это еще не готовое изделие, впереди линзу ждет еще немало испытаний.
	[^]

Metall64	27.10.2014 - 12:07 [ показать ] 4
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	29.А вот на этом станке обрабатываются заготовки напиленные из стеклянного куба.
	[^]

Metall64	27.10.2014 - 12:07 [ показать ] 5

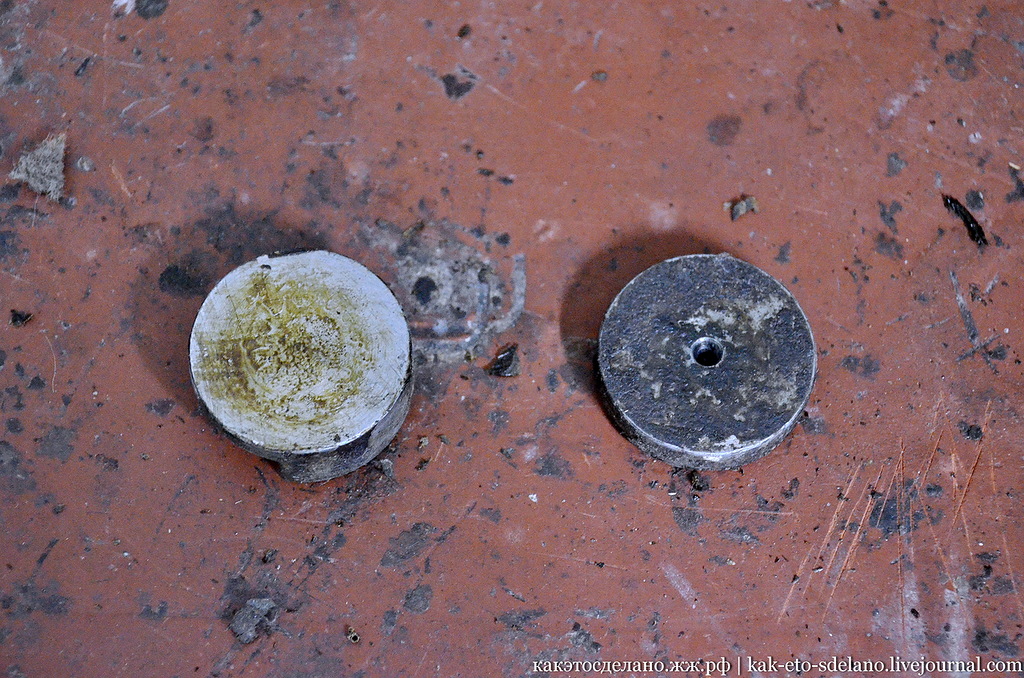

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	30. С двух концов стеклянной заготовки клеем намертво приклеиваются вот такие шайбы. Их диаметр соответствует диаметру будущих линз. После этого заготовка с шайбами закрепляется в станке, который обрабатывает ее. В итоге получается цилиндр, который в свою очередь нарезается на заготовки, стеклянные кругляшки. А металлические шайбы отклеиваются, если поместить заготовку в специальную печь.
	[^]

Metall64	27.10.2014 - 12:08 [ показать ] 3

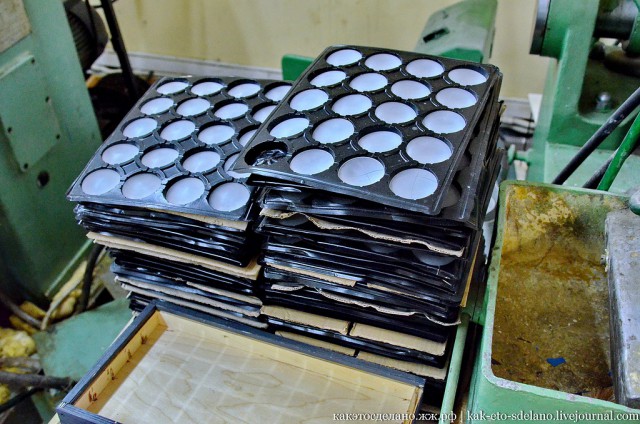

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	31. После шлифовки будущие линзы попадают сюда.
	[^]

Metall64	27.10.2014 - 12:08 [ показать ] 3

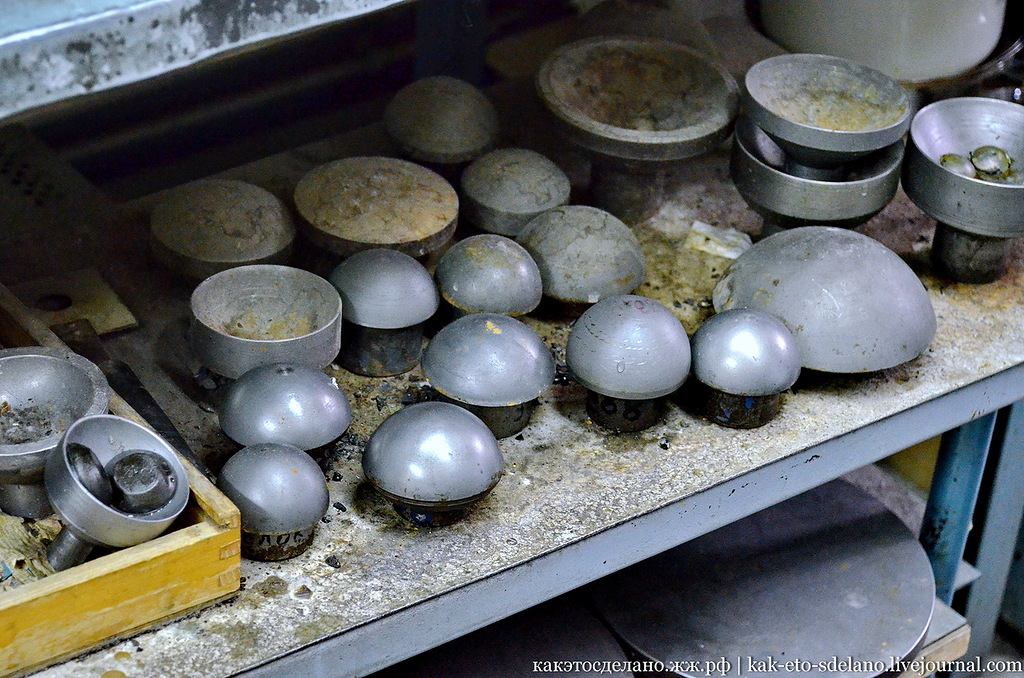

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	32.Их приклеивают специальной смолой к металлическим болванкам. На одну сторону наносят краску или лак, а затем смолу, которая затвердев крепко приклеивается к линзе, на вторую сторону наносят вазелин и приклеивают к такой полусфере.
	[^]

Metall64	27.10.2014 - 12:09 [ показать ] 4
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	33.Затем берут полусферу с линзами и переворачивают в нагретую металлическую болванку. Происходит "пщщщ" и смола с линзами приклеивается с болванке.
	[^]

Metall64	27.10.2014 - 12:10 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	34.Это все тут же помещается в тазик с водой, болванка охлаждается, смола крепко схватывается с ней, а полусфера намазанная вазелином легко вынимается.
	[^]

Metall64	27.10.2014 - 12:10 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	35.Оп-ля!
	[^]

Metall64	27.10.2014 - 12:10 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	36.Эту штуковину ждет следующий этап обработки.
	[^]

Metall64	27.10.2014 - 12:11 [ показать ] 5
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	37. Здесь же, от другой металлической болванки отбиваются уже отполированные линзы. Делается это аккуратно, чтобы не повредить заготовки.
	[^]

Metall64	27.10.2014 - 12:11 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	38.
	[^]

Metall64	27.10.2014 - 12:11 [ показать ] 2

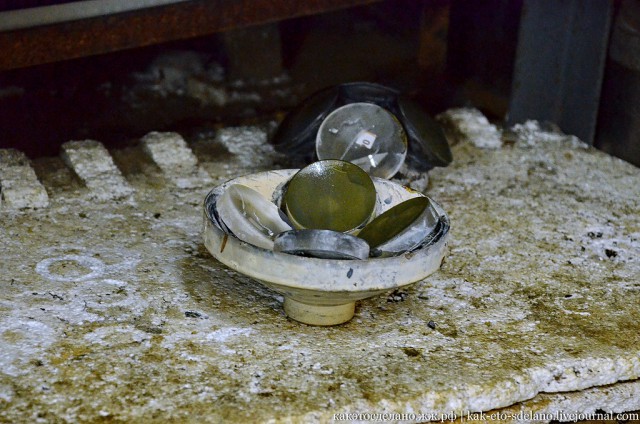

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	39. Чтобы размягчить смолу с уже готовыми линзами, их нагревают в печи.
	[^]

Metall64	27.10.2014 - 12:12 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	40.
	[^]

Metall64	27.10.2014 - 12:12 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	41.В этом же помещении с линз вручную удаляются остатки смолы.
	[^]

Metall64	27.10.2014 - 12:13 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	42.И происходит визуальная проверка заготовки. Если с ней будет что-то не так, она будет отбракована или опять попадет на линию полировки.
	[^]

Metall64	27.10.2014 - 12:13 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	43.Переходим в следующий цех. Из всей экскурсии по предприятию это место меня впечатлило более всего. На этом столе можно видеть как болванки с приклеенными линзами, так и насадки с алмазными головками, которые будут полировать линзы.
	[^]

Metall64	27.10.2014 - 12:13 [ показать ] 5
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	44. Обратите внимание на поверхность некоторых линз, они закрашены краской, чтобы случайно не поцарапались при транспортировке в этот цех.
	[^]

Metall64	27.10.2014 - 12:14 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	45.Эти станки предназначены для полировки линз небольшого диаметра.
	[^]

Metall64	27.10.2014 - 12:14 [ показать ] 2

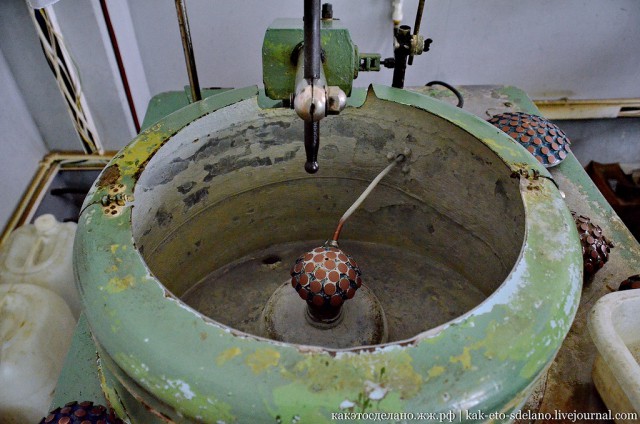

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	46. Видите эту черную железную трость - на нее закрепляется болванка с линзами. Снизу насадка с алмазными головками.
	[^]

Metall64	27.10.2014 - 12:15 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	47.
	[^]

Metall64	27.10.2014 - 12:15 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	48.В процессе из середины насадки льется специальный раствор с абразивами. Сам процесс полировки длится от 30 минут до 4 часов.
	[^]

Metall64	27.10.2014 - 12:15 [ показать ] 4
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	49.А работа этих станков завораживает, кажется, что попал в какую-то сказочную мастерскую.
	[^]
