Как делают оптические прицелы., Эксклюзивный репортаж. Часть 1.

[ Версия для печати ]


Страницы: (9) 1 2 [3] 4 5 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Metall64	27.10.2014 - 12:16 [ показать ] 7

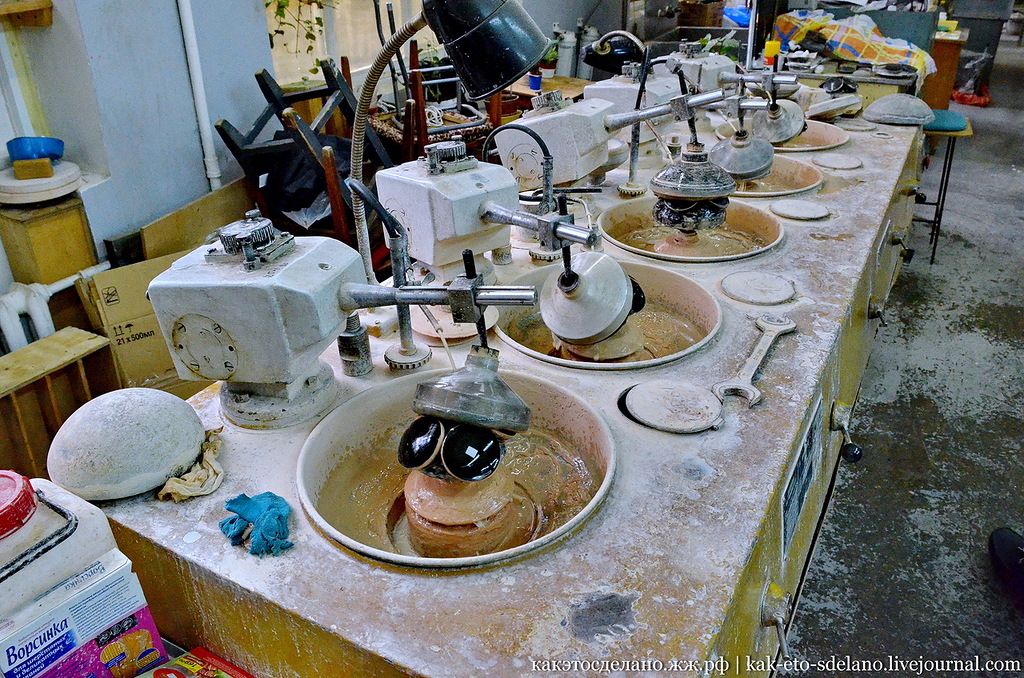

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	50.Еще один станок, для штучных изделий.
	[^]

Metall64	27.10.2014 - 12:16 [ показать ] 3

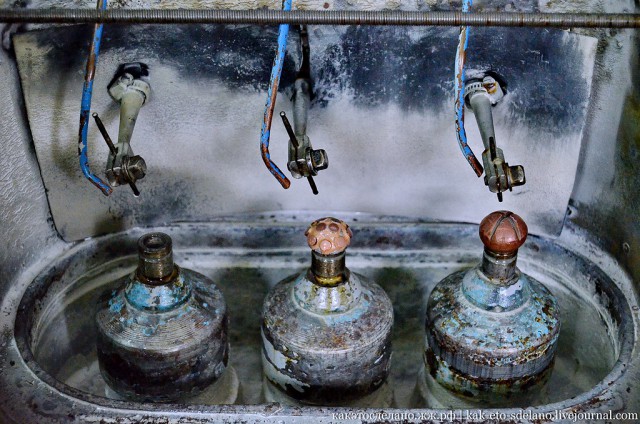

Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	51.Каждая насадка полирует всего одну маленькую линзу.
	[^]

Metall64	27.10.2014 - 12:16 [ показать ] 1
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	52.А здесь полируются линзы больших диаметров.
	[^]

Metall64	27.10.2014 - 12:17 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	53.Насадка с алмазными головками вращается из стороны в сторону, болванка с линзами крутится, процесс увлажняется поляритом - полировочной суспензией, которая содержит абразивы.
	[^]

Metall64	27.10.2014 - 12:17 [ показать ] 1
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	54.
	[^]

Metall64	27.10.2014 - 12:17 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	55.
	[^]

Metall64	27.10.2014 - 12:18 [ показать ] 4
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	56.
	[^]

Metall64	27.10.2014 - 12:18 [ показать ] 5
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	57. Эти станки тоже были выкуплены у разорившегося предприятия. Они 1968 года выпуска, однако тоже были модернизированы под новые стандарты, поменяли практически всю начинку, можно сказать вдохнули в них новую жизнь.
	[^]

Metall64	27.10.2014 - 12:19 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	58.Затем отполированную поверхность покрывают лаком
	[^]

Metall64	27.10.2014 - 12:19 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	59. Зачем спросите вы? А затем, что на нее вскоре также будет нанесена смола и вскоре предстоит полировка другой стороны.
	[^]

Metall64	27.10.2014 - 12:19 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	60.
	[^]

Metall64	27.10.2014 - 12:20 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	61.Будто цветы раскрыли свои лепестки.
	[^]

Metall64	27.10.2014 - 12:20 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	62.После полировки обоих сторон линзы принимают ацетоновые ванны, чтобы избавиться от всех загрязнений, в том числе от лака или смолы, если остались их частички на изделии.
	[^]

Metall64	27.10.2014 - 12:21 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	63.А это уже конечный продукт, хотя нет, промежуточный, линза уже отполирована с обоих сторон, однако она еще не полностью готова.
	[^]

Metall64	27.10.2014 - 12:21 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	64.На этом приборе проверяется соответствие линзы нормам по толщине.
	[^]

Metall64	27.10.2014 - 12:21 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	65.
	[^]

Metall64	27.10.2014 - 12:22 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	66.
	[^]

Metall64	27.10.2014 - 12:22 [ показать ] 11
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	67. Сотрудница предприятия проверяет на глаз чистоту линзы. На ней не должно быть ни царапин, ни микротрещин. Для такой работы нужно иметь идеальное зрение, однако и работа тоже не из простых, зрение от постоянного напряжения постепенно портится.
	[^]

Metall64	27.10.2014 - 12:22 [ показать ] 3
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	68.Перейдем в следующий цех. Здесь происходит центрировка линз - геометрическая ось совмещается с оптической.
	[^]

Metall64	27.10.2014 - 12:23 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	69.
	[^]

Metall64	27.10.2014 - 12:23 [ показать ] 6
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	70.Это также старый станок, который также модернизировали, соединив его с компьютером, практически сделав из него станок с чпу.
	[^]

Metall64	27.10.2014 - 12:24 [ показать ] 2
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	71.Линза фиксируется.
	[^]

Metall64	27.10.2014 - 12:24 [ показать ] 1
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	72.И с ее краев стачивается лишнее.
	[^]

Metall64	27.10.2014 - 12:24 [ показать ] 4
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	73. Потом как водится опять контроль качества, и так на каждом этапе.
	[^]

Metall64	27.10.2014 - 12:25 [ показать ] 7
Статус: Offline Ярила Регистрация: 9.03.13 Сообщений: 14167	74. На этом все. Всем спасибо. Продолжение читайте завтра.
	[^]
