В моей предыдущей теме часто спрашивали принцип работы вакуумного солнечного коллектора. Вот решил по быстрому рассказать в двух словах.

7 фото.

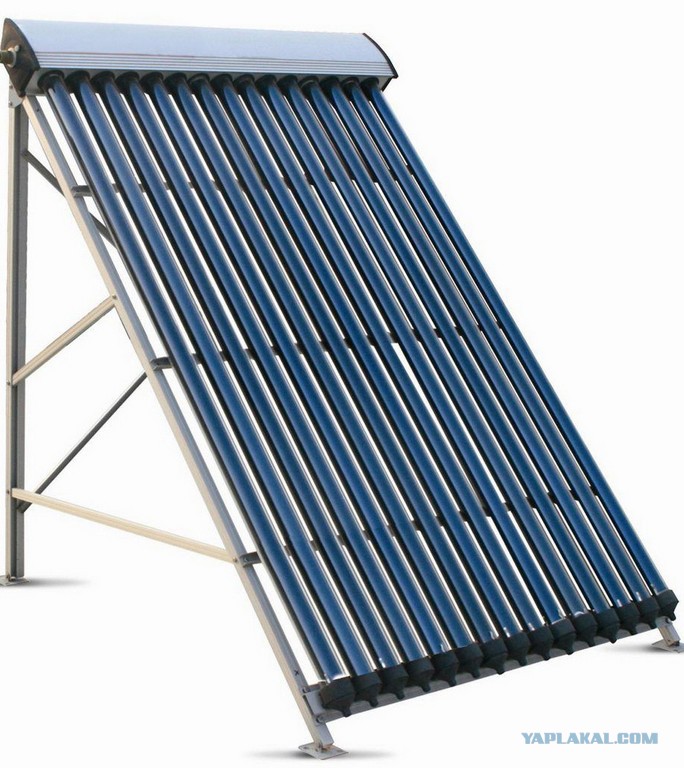

Устройство вакуумного солнечного коллектора.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Swan120
16.07.2014 - 11:56
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Оптимальный вариант использования энергии солнца в наших климатических условиях

Назначение солнечного коллектора – это преобразование солнечной энергии в тепловую. Учитывая, что режим работы солнечного коллектора КРУГЛОГОДИЧНЫЙ, а ресурс работы 20 лет, его установка более чем оправдана.
Как правило, солнечный коллектор работает по следующему принципу: по максимуму обеспечить горячей водой, и излишки тепла отдать в основную систему отопления, работающую на традиционном нагревательном оборудовании. Подобная совместная работа, позволяет в холодное время года снизить нагрузку на котел отопления до 40-60%.

[^]
Swan120
16.07.2014 - 11:56
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Как работает солнечный коллектор
Солнечная энергия, улавливается через систему вакуумных трубок коллектора. Конструкция их похожа на термос: в трубку из ударопрочного стекла, способного выдержать удары града большого диаметра, вставлена трубка меньшего диаметра. Между ними вакуум, который представляет совершенную термоизоляцию. Внутренняя трубка покрыта специальным селективным слоем, который максимально поглощает солнечную энергию, а вакуум препятствует потерям тепла. В центре этой конструкций находится медная запаянная трубка, которая содержит небольшой объем легкокипящей жидкости. Она и служит нагревательным элементом солнечного коллектора.

Рис 1. Вакуумная трубка солнечного коллектора

Устройство вакуумного солнечного коллектора.

[^]
Swan120
16.07.2014 - 11:57
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Под воздействием тепла, легкокипящая жидкость испаряется и пары ее поднимаются в верхнюю часть – наконечник, где конденсируются и передают тепло теплоносителю основного контура (незамерзающей жидкости).
Данная трубка устойчива к замораживанию и способна работать до -50°С. Испарение жидкости начинается при достижении температуры внутри трубки +30°С. При меньшей температуре трубка "запирается" и дополнительно сохраняет тепло. Такие трубки функционируют и в пасмурную погоду, и при отрицательной температуре - они преобразуют прямые и рассеянные солнечные лучи в тепло.

Рис 2. Нагрев теплообменника вакуумного солнечного коллектора

Устройство вакуумного солнечного коллектора.

[^]
Swan120
16.07.2014 - 11:58
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Подключение вакуумного солнечного коллектора к системе
В свою очередь, незамерзающая жидкость, циркулирующая через теплообменник солнечного коллектора, поступает в контур емкостного водонагревателя (бойлер косвенного нагрева), посредством которого происходит нагрев горячей воды до момента ее использования. Параллельно, в бойлер, устанавливается электрический ТЭН, чтобы в случае понижения температуры ниже установленной (например, из-за продолжительной пасмурной погоды) он донагревал воду.

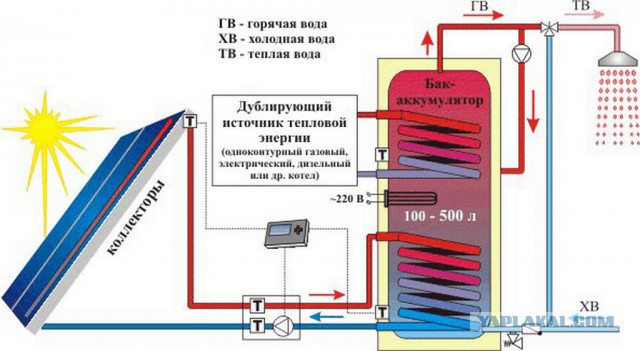

Рис 3. Схема подключения вакуумного солнечного коллектора

Устройство вакуумного солнечного коллектора.

[^]
Swan120
16.07.2014 - 11:58
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Выбирая солнечный коллектор, Вы обеспечиваете себя дешевой тепловой энергией от Солнца, а высокоэффективные вакуумные трубчатые солнечные коллекторы помогут Вам это сделать. Гелиосистемы, предлагаемые нашей компанией – это идеальное сочетание цены и качества, удобства и эффективности для нагрева горячей воды и отопления Вашего дома.
Солнечный коллектор - это еще один шаг к Вашей независимости и энергетической безопасности!

Варианты установки солнечных коллекторов:

Рис 4. Установка вакуумного солнечного коллектора на фасаде дома

Устройство вакуумного солнечного коллектора.

[^]
Swan120
16.07.2014 - 11:58
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279

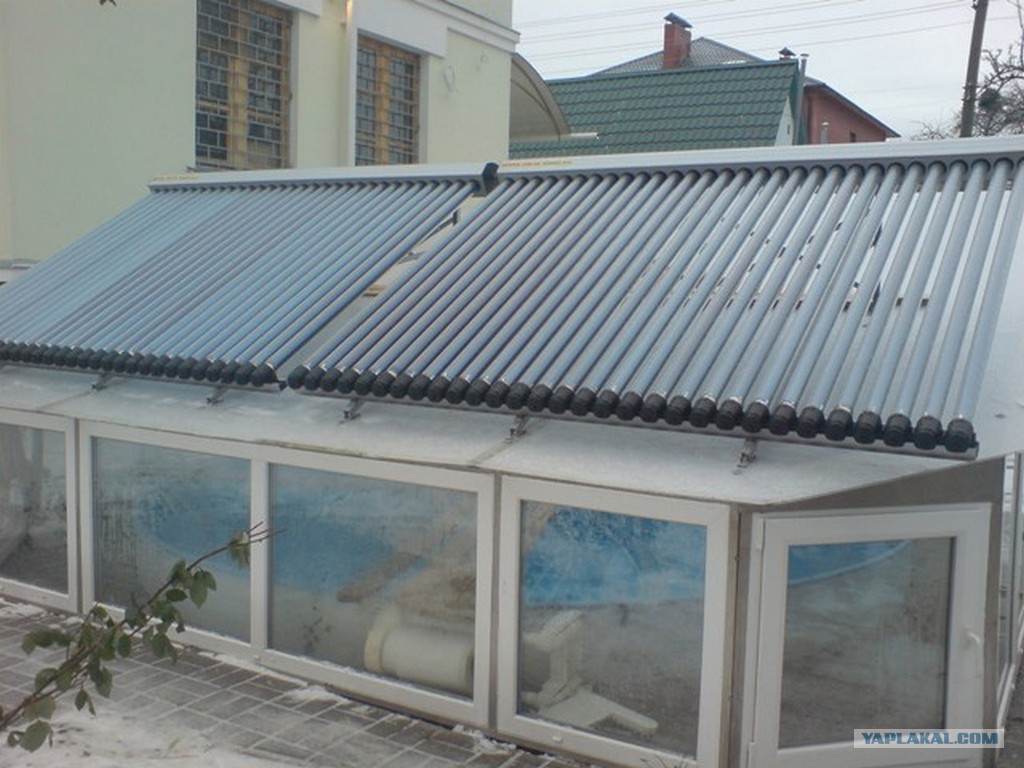

Рис 5. Установка вакуумного солнечного коллектора на крыше

Устройство вакуумного солнечного коллектора.

[^]
Swan120
16.07.2014 - 11:59
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279

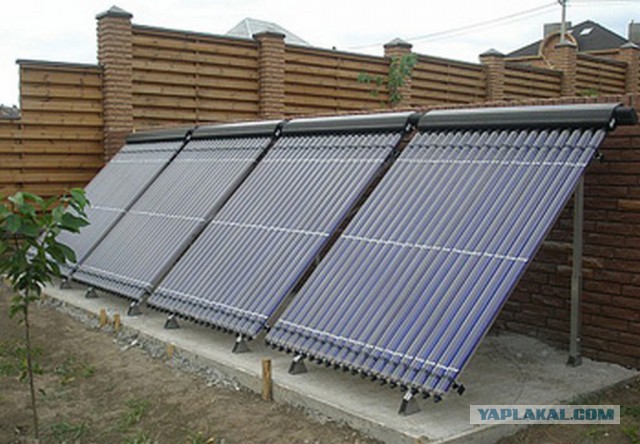

Рис 6. Установка вакуумного солнечного коллектора на земле

Устройство вакуумного солнечного коллектора.

[^]
yascher
16.07.2014 - 11:59
9
Статус: Offline


Юморист

Регистрация: 25.06.14
Сообщений: 555
Дорогая штука???

[^]
Swan120
16.07.2014 - 11:59
1
Статус: Offline


Приколист

Регистрация: 17.01.14
Сообщений: 279
Ну теперь вроде все, можно пинать и при этом спрашивать.

[^]
WZ33
16.07.2014 - 12:02
1
Статус: Offline


Новороссии БЫТЬ!

Регистрация: 15.03.11
Сообщений: 785
не,ну на фотках уже изделием(((
а я хотел предложить помощь,потестить,бесплатно..

[^]
yascher
16.07.2014 - 12:03
17
Статус: Offline


Юморист

Регистрация: 25.06.14
Сообщений: 555
И все же сколько миллионов долларов стоит поставить такой девайс????

[^]
Deim0nAx
16.07.2014 - 12:06
3
Статус: Offline


Ярила

Регистрация: 30.12.08
Сообщений: 3959
мощность на кв.м?
цена?

[^]
Tracktorist
16.07.2014 - 12:06 [ показать ]
-13
ЯРГЕН90RUS
16.07.2014 - 12:06
3
Статус: Offline


Ярила

Регистрация: 14.11.12
Сообщений: 2424
Цена вопроса например для дома в деревне площадью 150 квадратов и семья 4 человека ??????? Газ есть и электричество , но хотелось бы меньше платить зимой . Спасибо ))))

[^]
JamSoot
16.07.2014 - 12:07
1
Статус: Online


Зрянепиздун

Регистрация: 7.04.10
Сообщений: 1984
Цитата (yascher @ 16.07.2014 - 11:59)
Дорогая штука???

да! почем халява дня народа?

[^]
alex555boris
16.07.2014 - 12:09
1
Статус: Offline


Юморист

Регистрация: 30.11.13
Сообщений: 557
ТС,а есть чтобы наоборот,как кондей работало?

[^]
bogot
16.07.2014 - 12:13
14
Статус: Offline


Шутник

Регистрация: 14.05.14
Сообщений: 59


Цитата
Такие трубки функционируют и в пасмурную погоду, и при отрицательной температуре


как трубка разогревается до +30 при отрицательной забортной температуре?

[^]
Долбоносик
16.07.2014 - 12:13
1
Статус: Online


Балагур

Регистрация: 25.10.11
Сообщений: 881
На алиэкспрессе этого добра валом. По 300-400 зеленых.

[^]
Treefeed
16.07.2014 - 12:15
11
Статус: Offline


Приколист

Регистрация: 13.09.11
Сообщений: 319
Цитата (Tracktorist @ 16.07.2014 - 11:06)
Цитата (yascher @ 16.07.2014 - 13:03)
И все же сколько миллионов долларов стоит поставить такой девайс????

Чувак, ты в интернете?
лови ссылку! https://www.google.ru/?gws_rd=ssl

Как член Лиги Лени - хочу тут

Добавлено в 12:18
Солнце излучает несколько видов энергии: навскидку - тепловая, ультрофиолетовая, инфракрасная - какую конкретно улавливает агрегат? Т.к. зимой тепловой - явно не достаточно.

[^]
podonokx
16.07.2014 - 12:26
1
Статус: Offline


Приколист

Регистрация: 17.12.07
Сообщений: 227
Цитата (yascher @ 16.07.2014 - 11:59)
Дорогая штука???

Есть недорогие в Новосибе делают

http://www.bagan.ru/solnechnyij-collector.html
еще китайцы делают для дачи в районе 10-20тыр.

Это сообщение отредактировал podonokx - 16.07.2014 - 12:26

[^]
handur
16.07.2014 - 12:27
5
Статус: Offline


Молодой, подающий надежды...

Регистрация: 14.06.11
Сообщений: 1043
Всё это хорошо, конечно, но как быть жителям Северо-Запада? У нас солнце есть дай бог летом и зимой в мороз.

[^]
DvaSna
16.07.2014 - 12:28
4
Статус: Offline


Весельчак

Регистрация: 3.08.09
Сообщений: 118
Одной из частей моего дипломного проекта автономного энергоснабжения дома было как раз тепло- и горячее водоснабжение. Расчитывал там аналогичный коллектор с естественной циркуляцией. По расчетам получилось довольно эффективно даже в Сибири, при том не дорого.
Только у меня конструкция была немного другая, были обычные черные трубки, но они располагались в вакуумном боксе со стеклянной крышей.
А прошлым летом удалось отдохнуть на Родосе (Греческий остров), там вообще все дома и отели используют такие системы. Единственный минус: долго спишь - принимаешь холодный душ :D

Это сообщение отредактировал DvaSna - 16.07.2014 - 12:31

[^]
aerostream
16.07.2014 - 12:29
5
Статус: Online


Ярила

Регистрация: 23.04.09
Сообщений: 2102
На Родосе заинтересовало, что за хрени на каждом практически домике, такие небольшие и бочки при них. Но на Родосе солнечных дней едва ли не больше, чем 365=)

[^]
schmeisser
16.07.2014 - 12:37
3
Статус: Offline


мастер джедай

Регистрация: 19.12.12
Сообщений: 728
а градом такую штуку не того? не экстеминирует?

[^]
