Рукожопства пост, Или сказ о постройке чпу станка.

Желание обзавестись подобным девайсом жило у меня уже очень давно, но все руки не доходили да и жаба не дремала =) К тому же просто купить готовый это не интересно, посему, собравшись с духом в один прекрасный момент постройка агрегата таки была начата.

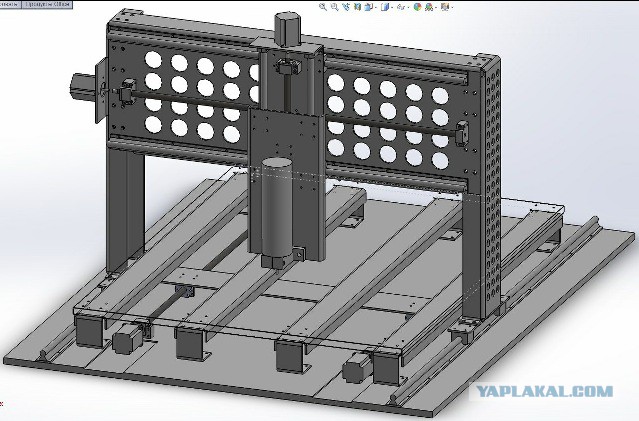

Началось все естественно с моделирования будущего агрегата:

Ориентировка при моделинге шла на текущие предложения с ибея и как оказалось впоследствии жадность это таки плохо =) Ибо при разнице в цене между швп 500мм и 1000мм порядка 200р жадность хапнула естественно то что больше, а это привело к дикому росту и расходов и габаритов. Заказывалось все естественно не одномоментно и приезжало партиями растянувшись благодаря нашей любимой почте почти на полгода.

Это сообщение отредактировал xyron - 2.04.2014 - 22:26

Частично из-за этого проект пару раз перестраивался и в итоге остановился на следующем: Ось X - 2х ШВП 980мм (рабочий ход 900), Ось Y - ШВП 980мм, Ось Z - ШВП 330мм (рабочий ход 180). направляющие цилиндрические 16мм на опорах для осей Х и Y, цилиндрические 16мм для оси Z. 4х осевой контроллер (одна ось ведомая для Х) и 4 шаговых двигателя типоразмера NEMA23 с усилием 270 фунтов на дюйм.

Это сообщение отредактировал xyron - 2.04.2014 - 22:26

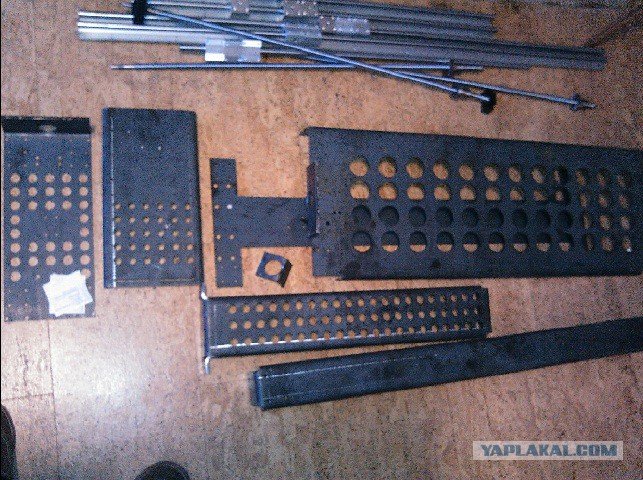

Когда наконец все съехалось, пришла очередь заказа портала. И тут-то я проклял почти все =) Была найдена контора которая согласилась за это взяться (лазерная резка + гибка), отданы им чертежи и понеслось... Озвучили сроки в 4 дня. Все замечательно, сидим, ждем. Звоню им через 5 с вопросом "и как там оно?" на что получаю гениальный ответ - "еще не начинали, снабженец не тот металл купил, но сейчас уже все купили и завтра пойдет в работу". Ладно, ждем дальше. Еще через неделю выясняется что только порезали лазером но еще не начинали гнуть. Ругаюсь, обещают ускориться. На следующей неделе говорят что готово, но одну стойку согнули наизнанку и надо переделывать. Матерю их, забираю то что есть и уже дома при замерах обнаруживаю что они не там согнули крепления приводных гаек, а заодно тоже наизнанку согнули вторую стойку. Крою их матом громко, отвожу все на переделку. Стойку при переделке еще один раз согнули наизнанку и один раз порвали при гибке. В общем вместо 4 дней вся эпопея заняла 1.5 месяца! Но процесс таки сдвинулся с мертвой точки.

Процесс сбора оси Z

И еще...

Модуль в сборе

портал потихонку собирается воедино

Установка движков оси Х

И опор стола

Фанера И.О. стола =)

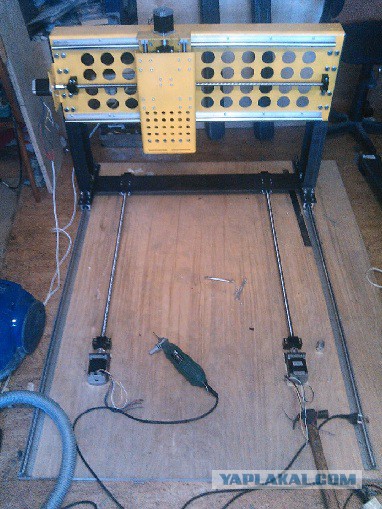

И поскольку шпиндель еще не приехал, для обкатки прилаженная вместо него бормашинка =)

А вот собственно и он: 2.2kWt водяное охлаждение с частотным управлением.

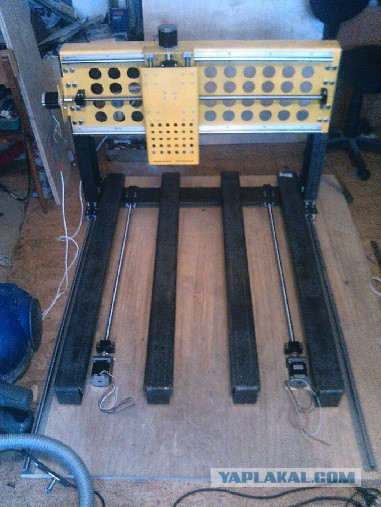

Агрегат в уже функционирующем виде, но еще не до конца приглаженный

Естественно поскольку практического опыта построения подобных агрегатов до этого не было, N-ное количество грабель я таки насобирал и сейчас планирую довольно глубокую переделку данного агрегата. Но тем не менее оно уже вплне успешно работает =) Так же в работе сейчас 4-я ось для обработки тел вращения.
Ну и несколько начальных проб пера данного агрегата.

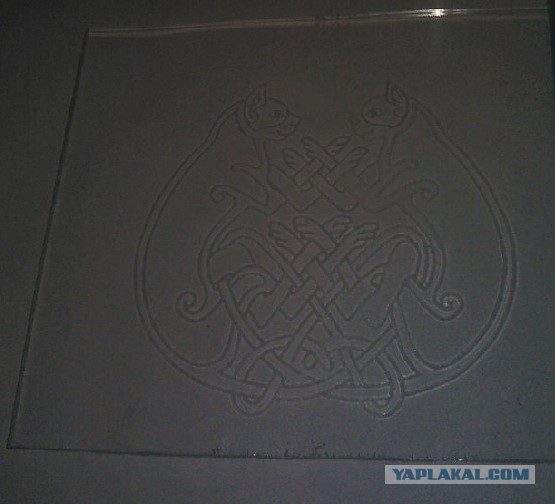

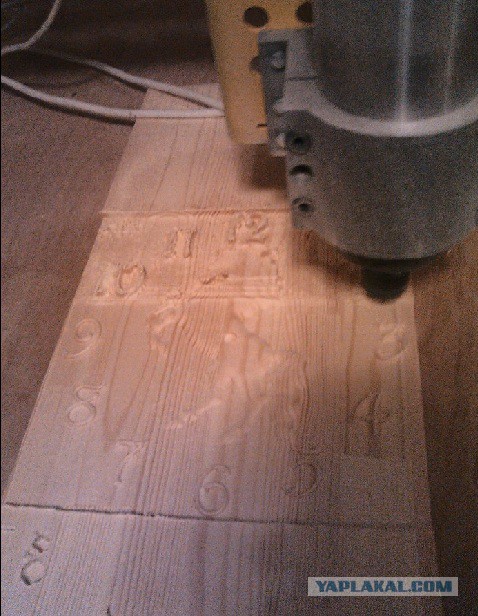

Первая проба гравировки:

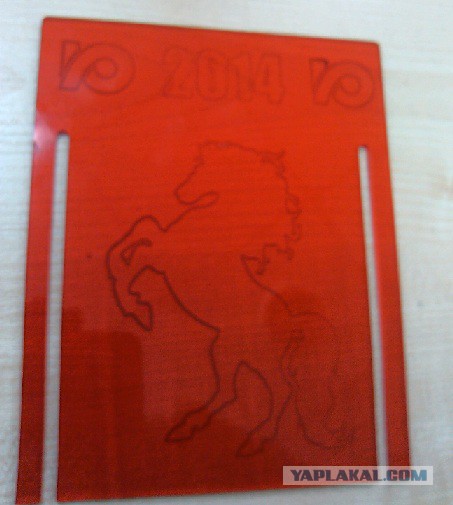

Еще одна, для народа с работы =)

По просьбе друга была сделана новая рукоятка для пневматики. (пробная версия, потом была переделана более точно. материал - бук)

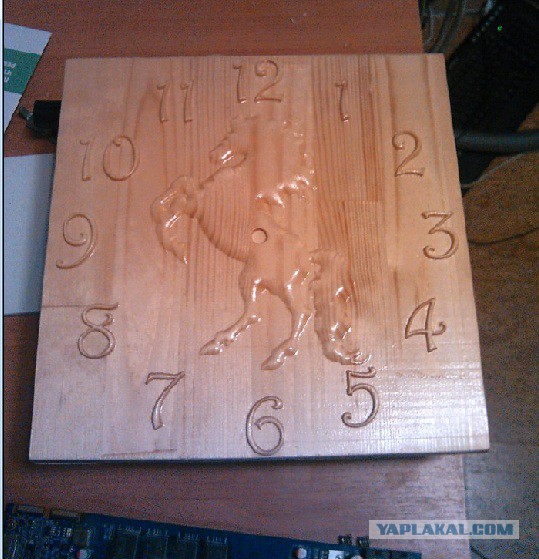

Еще одно пробное изделие в момент обработки

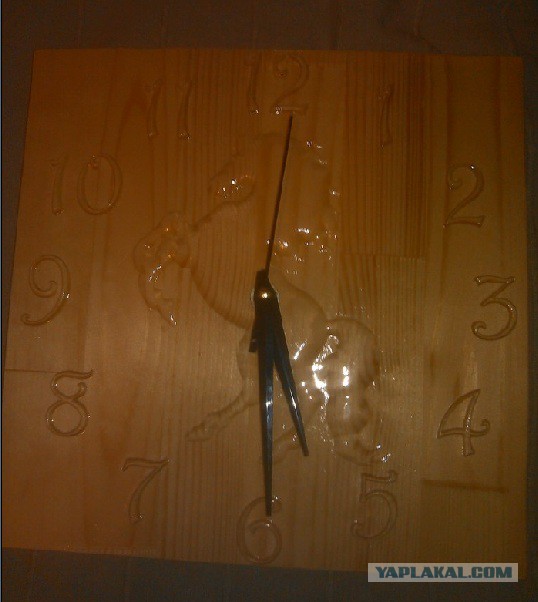

Вышедшее из нее и покрытое лаком

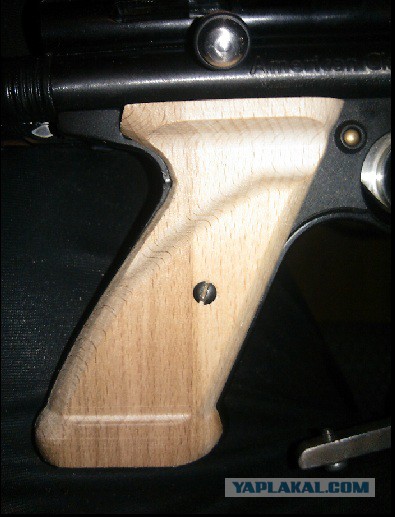

И наконец готовое:

Еще один вид. На этом все, разрешаю пинать (желательно не агрессивно =)))))))

Это сообщение отредактировал xyron - 2.04.2014 - 22:24

Заебись.
Больше сказать нечего

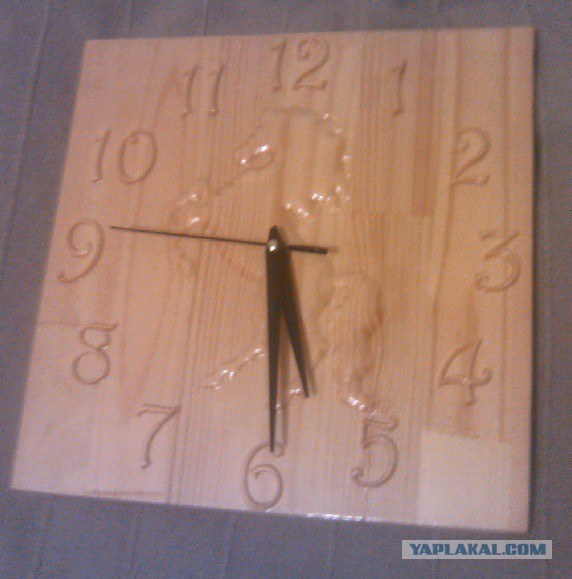

Какая скорость обработки? На примере часового циферблата.
