Рукожопства пост, Или сказ о постройке чпу станка.

Круто пинать не за что )))))

Я парень вроде не глупый, но такое сделать... Зеленка тебе ТС! От всей моей широкой души!

ну ф5 сломал к хера собачим, браво! зелень

Молодца!
Тоже делал себе подобный, только на ремнях и профильных Хивиновских рельсах.

Как человек изрядно нашагавшись по граблям станкостроения, покритикую: жёсткости нет, точность скорее всего не велика, 2.2квт шпинделя для этого станка вообще лишку, тут 800 ватт хватило бы с лихвой. так же как и установка 2 винтов на портал, 1 винт легко справляется с этой задачей.

maxxxak
mean122
Machineman
Общая сумма около 60-70к точно посчитать уже проблемно, поскольку растянулось почти на год.
maxxxak
Текущая стабильная 2600мм/м, может до 5м/м но надо электронику менять, пожадничал взял попроще, а ее подклинивает местами =(
Machineman
Контроллер китайский одноплатный с ибея, швп там же. ПО для управления - MACH3, для создания программы пока арткам до других еще не добрался.

Zlobnbli
С жесткостью некоторые проблемы есть, из-за этого и собираюсь переделывать, с точностью все довольно неплохо. два винта для избежания перекоса при обработке с краю.
АМАЛКЕР
На хивины меня жаба удавила при этих габаритах =(( хотя хотелось

Это сообщение отредактировал xyron - 2.04.2014 - 22:35

xyron
Шпиндель под деревообработку брался?
Круто , блин!!!!!

Это сообщение отредактировал Machineman - 2.04.2014 - 22:36

Machineman

Да, хотя и люминь грызет на ура, уже проверено.

srz2010

Привод естественно китайский, оно почти все оттуда что не запредельных денег стоит, но вполне качественный. Готовый в первую очередь не интересно =) , а во вторую прилично дороже.

Это сообщение отредактировал xyron - 2.04.2014 - 22:41

Красиво. Аплодирую. Побольше бы картинок еще. Супер.

Ну и пара вопросов:
А сам привод то китайский или дорогой?
То что собрано не продают ли готовое яростные братья из Китая, и если продают то почему нет рентабельности брать готовое?
Не в плане критики, чисто для инфы- сам присматриваю станочек готовый

Небольшое видео процесса =) один из тестовых запусков.


Это сообщение отредактировал xyron - 2.04.2014 - 22:44

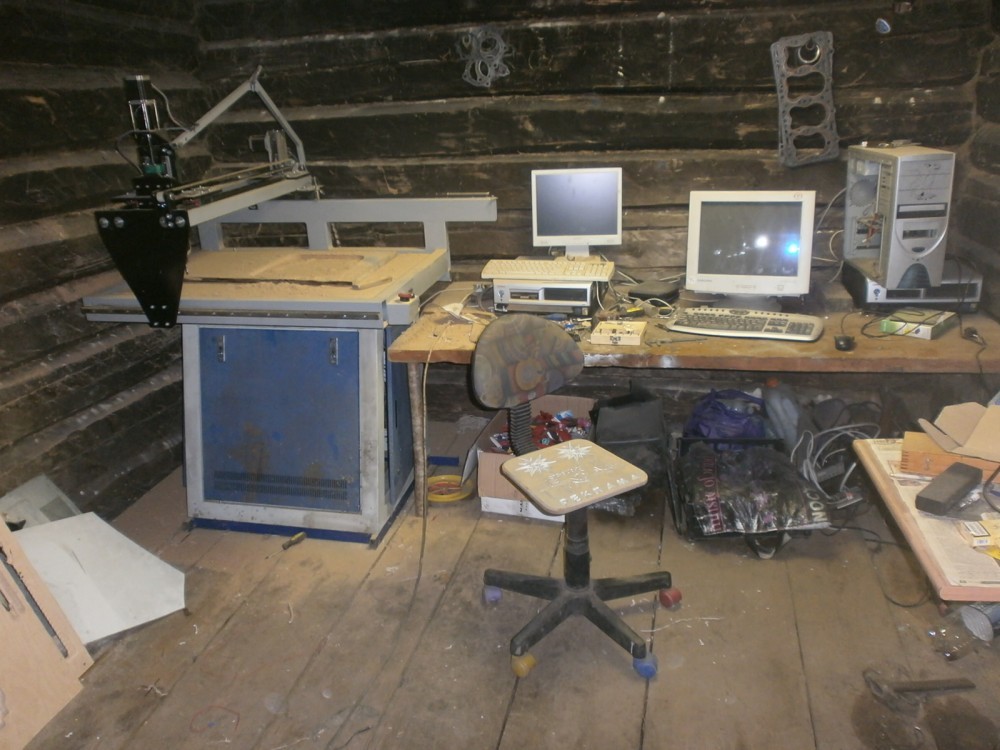

ТС таки запилил себе мастерскую со станками и лазерами!
Зеленка!

Можно для идиотов - ссылки на комплектующие и ПО.

Данунах!!! Сколько же Кулибиных на просторах Нашей Необъятной!... Это я,бабуся,еще не умею! Давай-ка поглядим,как там избы делают...

Как-то тут, в прошлом году вроде была тема, человек выкладывал пост о том, как заказал 3D принтер (из США вроде) и как ему таможня наша мозг выносила несколько месяцев, не отдавая посылку, в итоге отказались таможить, по причине отсутствия возможности растаможки этого изделия для частного лица, что-то там по классификатору не проходило, а брокеры тоже отказались с частным лицом работать, посылку всю распетрушили и в итоге отправили обратно, человек остался без станка и без денег (что-то там под 4000$). Чем дело закончилось не знаю.

Дабы не делать рекламы, ищи форумы с аббревиатурой "cnc" в названии.
Там все-все ответы есть, где-почем, зачем, и что с этим всем потом делать.

Это сообщение отредактировал АМАЛКЕР - 2.04.2014 - 22:58

Можешь в личку написать.
Реально заколебался прогить, хочу месяца два такую штуку сделать...
не знаю с какого боку подойти...

братег, а можно для идиотов сцылу на готовый станок в личку?
ЗЫ
вообще умница! такое руками запилить...!

Долгими зимними вечерами на работе пилил "станочек" из копировального аппарата (ось Х), и части матричного принтера (ось У),
ось Z - электромагнитный привод уже не помню с чего свинтил.
Рабочим инструментом был - карандаш.
Плоттер по сути получился .
Написав слово "ХУЙ" - забросил агрегат в дальний угол - тряхнул стариной, что называеться .
...
П.с. До этого работал на советском лазерном станке. Напрявляющими в нём были 4 гранитных бруса, стол стоял на них на "пневмоподушках" (типа перевёрнутый стакан в который подаётся воздух). Привод - мощные линейные двигателя (я не думал что в СССР такое было ), оси Z не было, Фокус в ручную ловили .

ОХУИТЕЛЬНО -ПРОСТО

Это "рукожопство"? Хах! Преклоняюсь перед такими "рукожопыми"! ТС, зелень, и здоровья тебе!!!

xyron
Если подклинивает это не электроника, это механика. В твоем случае 2.6м/м это очень хороший результат на таких слабых моторах.
Скорее всего там уже пропуски щагов начинаются, в каком микрошаге работают моторы? Плюс 1 винт отлично работает с порталами шириной до 1.2м и никакого перекоса не наблюдается.

Больше информации по софту, пжалста!

Zlobnbli

Это электроника которая ухитряется на некотором значении оборотов загонять движки в резонанс. Этот же контроллер совершенно свободно гоняет обработку на 4.8 м/м но при этом в районе 3-3.6 м/м клинит даже движок без нагрузки не присоединенный к швп. Причем это значение смещается в стороны при выборе разного дробления шага. так что это баг электроники.

Автозаводец
А какой именно информации? На управление самим станком MACH3, на создание G-кода - ArtCAM(SolidCAM,VisualMill итд.)

Это сообщение отредактировал xyron - 2.04.2014 - 23:21

Тыщ 15 на все ушло? Ого, 70...
Знаю парней которые сварганили себе такой и на нем штампуют такие же из фанеры, а наборы для сборки продают

Это сообщение отредактировал pross - 2.04.2014 - 23:52

Круто, теперь сможешь при помощи первого станка сделать себе новый станок, затем при помощи нового еще более крутой, а потом вообще цех по сборке станков ;))
