Когда чешутся руки, или как я делал ДХО

[ Версия для печати ]
Добавить в Telegram Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (5) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
Kondattt
31.10.2013 - 21:59
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
64
Являясь счастливым обладателем таза пятнадцатой модели и убив с нашим законодательством (стояние днем в пробках с ближним светом) и автопромом (хронический недозаряд) за год очередной АКБ и комплект ламп найтбрекер по пятьсот рэ за каждую, решил для себя - нужны ДХО! Пошатавшись по магазинам-рынкам-интернетам, не нашел ничего, что мне бы понравилось. Во-первых: навешивать что-то под-над бампер - галимый колхоз, ИМХО. Во-вторых: ну не приемлю я точечный свет в любом виде, не красиво в конце-концов. В-третьих: кругом китай уже неприлично бесит, да еще и за такие деньги. Посему решил, что делать буду сам. Долго ломал голову на реализации, от простых световых полос (толку от них мало, видно плохо), до встраивания светодиодов в головную оптику (в случае неудачи останавливала стоимость). Как вдруг... потухла одна из противотуманок! Эврика! Отоно! Тем более, когда разобрал и увидел, что внутри уже сгнил и отслоился отражатель - терять было нечего, как ПТФ они себя уже изжили. Заранее оговорюсь, это уже второй вариант, с учетом некоторых недоработок и упущений предыдущего опыта.

Будет подборка из 28 фот.

Когда чешутся руки

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Kondattt
31.10.2013 - 22:06
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Аккуратно разбираем их, чтобы не повредить стекло, надрезая по периметру канцелярским ножом герметик, на который оно приклеенно к отражателю, и очень осторожно поддевая стекло плоской отверткой. После отделения стекла удаляем отовсюду остатки старого герметика и рефлектор с отражателя, он больше не понадобиться, и будет только мешать. На фото это все уже проделано


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:07
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103

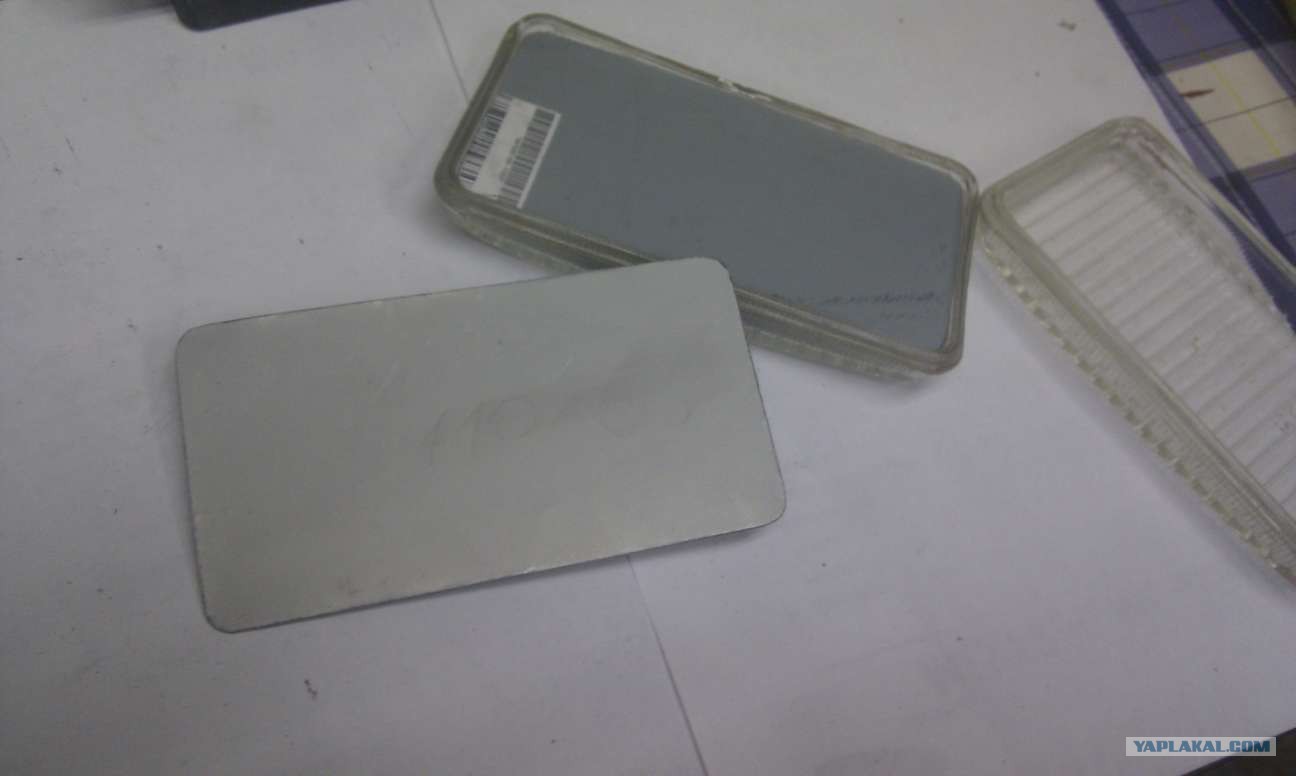

Далее, по внутренним размерам стекла из стального листа (в моем случае оцинковка из кожуха разбитой матрицы монитора) вырезаем подложку так, чтобы она с небольшим трением входила примерно на 3-4мм вглубь до упора

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:07
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Вот как-то так...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:08
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Затем находим в закромах толстый лист аллюминия, у меня он толщиной 4мм (чем толще - тем лучше!), и вырезаем из него две плашки, с тем учетом, чтобы они входили немного вглубь отражателя и были при этом где-то на миллиметр глубже нижней кромки на отражателе (там где будет приклеиваться стекло в дальнейшем обратно). Для этого придется подпилить немного улы вот таким вот образом, чтобы размер плашки был как можно больше, т.к. они в дальнейшем будут служить радиаторами

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:09
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Далее их шлифуем, для выравнивания плоскости...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:10
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...Что-то в этом роде должно получиться...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:10
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...и полируем. Это соответсвенно делается только с одной стороны, которая потом будет соприкасаться с подложкой.

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:11
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Затем обезжириваем полированную поверхность ацетоном (растворитель, спирт... кого что прет) и наносим тонкий слой термопасты...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:12
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...и прикладываем этот бутерброт к подложке, зажимаем, сверлим и попутно заклепками стягиваем этот гамбургер. Тут важно чтобы головка заклепки была со стороны радиатора, иначе будет потом мешать.


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:13
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Должно получиться что-то навроде этого...


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:13
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Далее достаем из закромов светодиодную ленту 120шт\метр, нарезаем ее на куски по 15 светодиодов в каждом и...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:14
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...наклеиваем одну к другой на нашу подложку. На фото видно, что заклепки потом зашлифовал и вывел "на нет", чтобы лента лучше прикасалась к поверхности


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:15
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Получается такая красота на 120 светодиодов, влез ровно 1 метр ленты


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:16
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Идем на перекур, одновременно счищая ржавчину и остатки отслаивающегося зеркала отражателя, зашкуриваем, закрашиваем грунтом и на батарею сушиться

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:16
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103

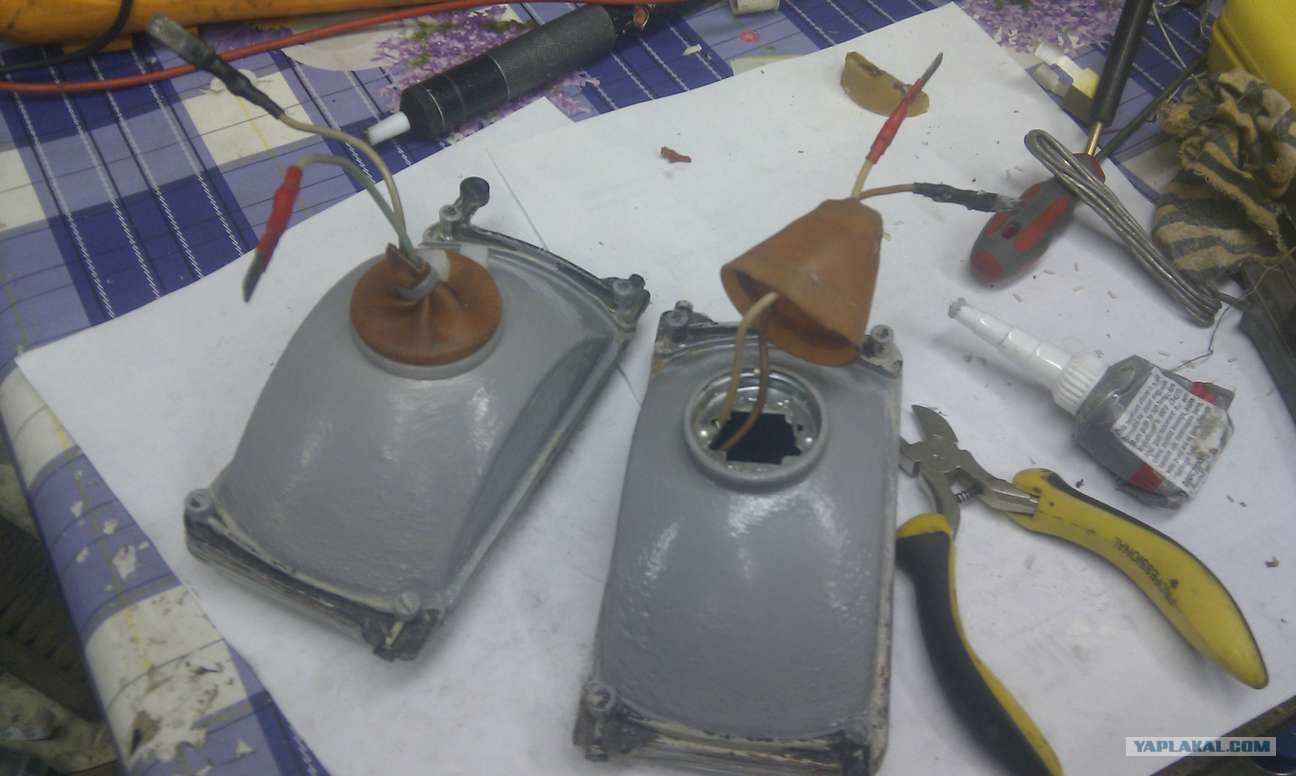

Пока сохнут бывшие отражатели, распаиваем провода. Такой вариант распайки мне показался наиболее удачным, т.к. длинна проводов минимальна, одинакова на всех, можно скопом перед пайкой заготовить, и не выходит за пределы получившейся платы и, соответственно, не мешая в дальнейшем


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:17
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Чтобы в будущем через стекло не просматривались колхозные провода, контакты и резисторы - бежим в ближайший магазин канцтоваров, покупаем корректор с кисточкой и аккуратно замазываем все кроме светодиодов. Плюс такого корректора - его цвет со временем и температурой не меняется, проверено

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:18
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Сохнет Корректор моментально, поэтому переходим постепенно к сборке. Вкладываем наше творение внутрь стекла до упора и заливаем по периметру силиконовым герметиком, тем самым приклеивая и герметизируя (это очень важно!). Важно! Хочу обратить внимание на цвет герметика, он должен быть светлого цвета, серый как у меня, или бесцветный, красный и черный будут просвечивать через стекло и портить всю эстетику


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:19
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Далее берем наши просохшие отражатели и тоже наносим по периметру герметик и...


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:19
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...склеиваем вместе со стеклом. Резинки герметизирующие провода отрезал от пальцев не нужных резиновых перчаток электрика, подошли как никогда кстати)) Обжимаем их с двух сторон стяжками

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:20
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Почесав немного репу, все-таки решил, что стоячий воздух внутри фонаря не айс в плане охлаждения, делаю сверху и снизу вентотверстия, чтобы хоть как-то
воздух внутри циркулировал. Не забываем, что через эти отверстия может попасть и вода внутрь, поэтому очень важно хорошо приклеить подложку к стеклу(!!!)


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:21
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
Убедившись, что все работает на столе...


Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:22
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...устанавливаем на машину и радуемся как дети, ей-богу))) Да, и не забываем про то, что лампы габаритов нужно будет тоже переводить на диоды, иначе
контраст температур света отвратительный. Делал из той же ленты и штатных патронов. Свет в салоне кстати так же в штатном патроне запилил - светит
шопестес!!!

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:22
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...еще...

Когда чешутся руки

[^]
Kondattt
31.10.2013 - 22:24
Статус: Offline


Весельчак

Регистрация: 23.04.12
Сообщений: 103
...еще...


Когда чешутся руки

[^]
