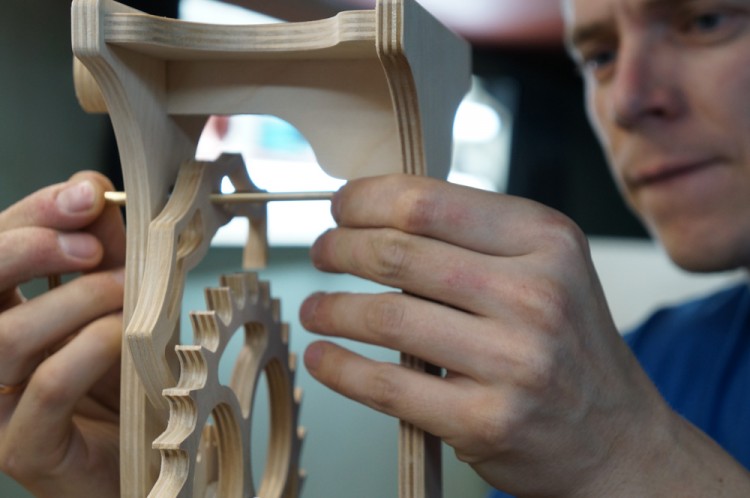

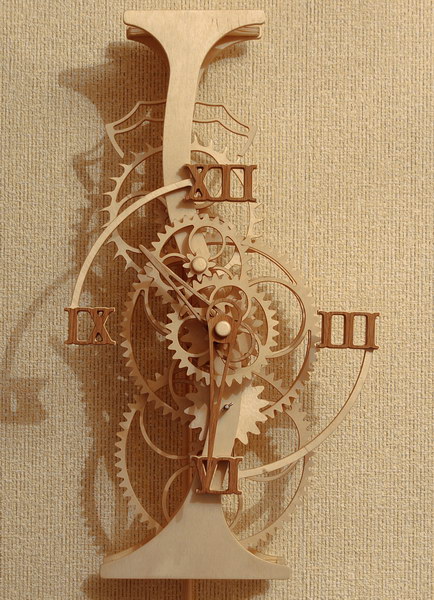

Всегда интересно читать про людей, которые делают всякие необычные штуки. Иногда эти рассказы являются стимулом самому собрать что–нибудь подобное, а иногда ими просто восхищаешся, потому что понимаешь — самому такое вряд ли получится сделать. Именно про такого самоделкина я и хочу рассказать, точнее про одно из его занятий — проектирование и изготовление деревянных часов. На фото он. Звать его Андрей, фамилия Кузнецов.

Пролетая над гнездом кукушки

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Оптимист123
22.05.2013 - 15:55
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
2.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:55
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Все необходимое находится в гараже.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:55
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

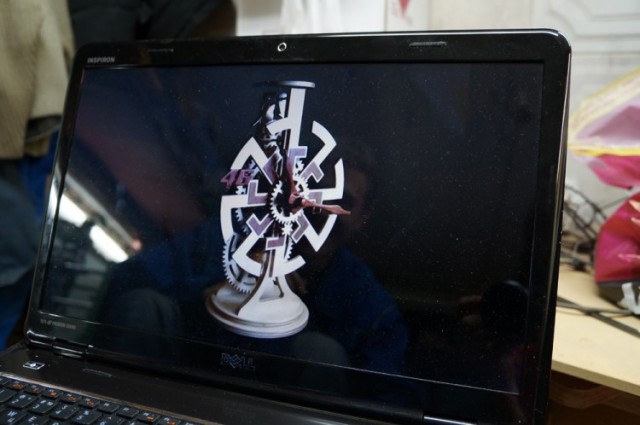

Начинается все с проектирования часов — расчет спускового механизма, редуктора и всяких других деталей, названия которых я не знаю.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:56
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

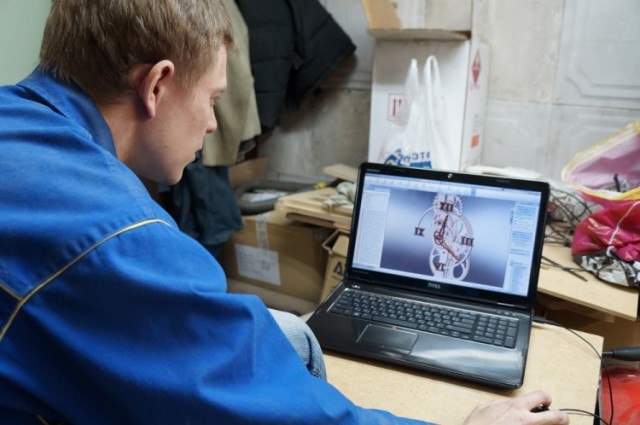

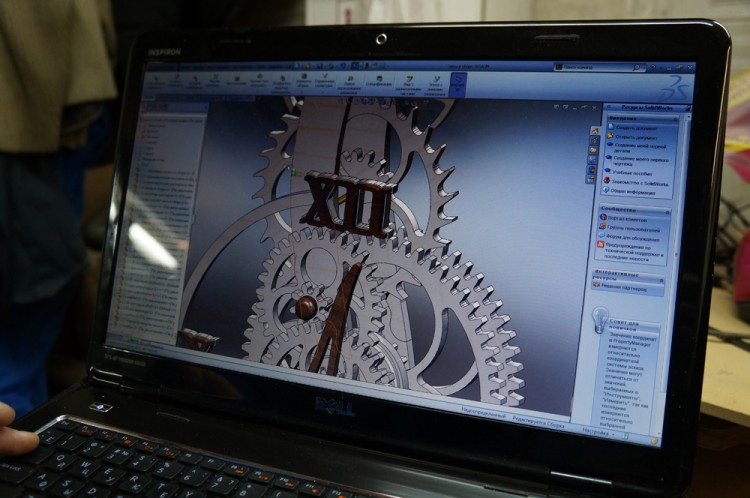

Поближе чуток, вдруг кому захочется насладится интерфейсом или прочитать название программы. Для тех кому это не удалось сообщаю, делается все в SolidWorks.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:56
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Это один из вариантов дизайна часов, а так они всякие разные бывают, например такие.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:56
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

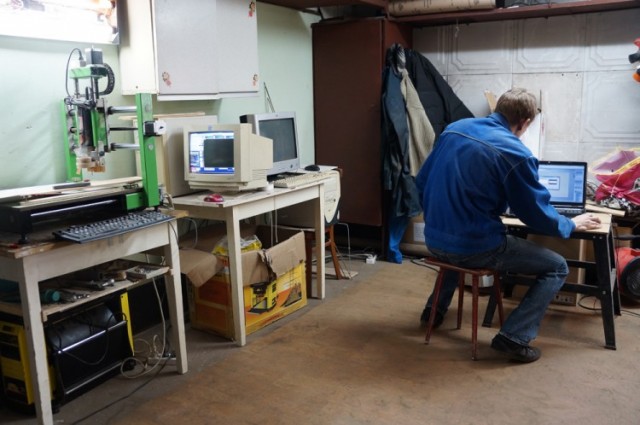

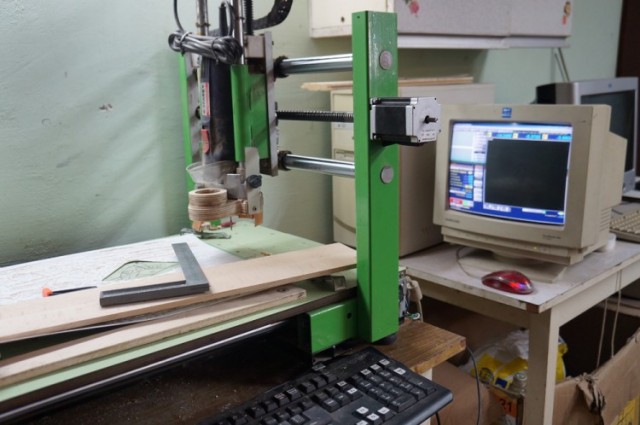

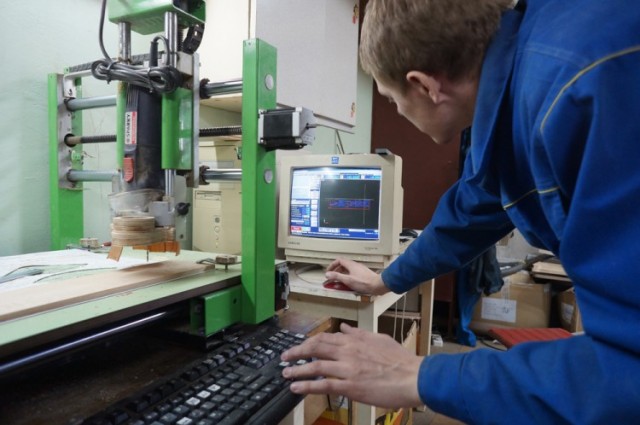

Часы спроектированы, пора выпиливать детали. Пилить будет этот фрезерный станок, управляемый с компа, эмулирующего ЧПУ (надеюсь ничего не напутал).

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:57
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

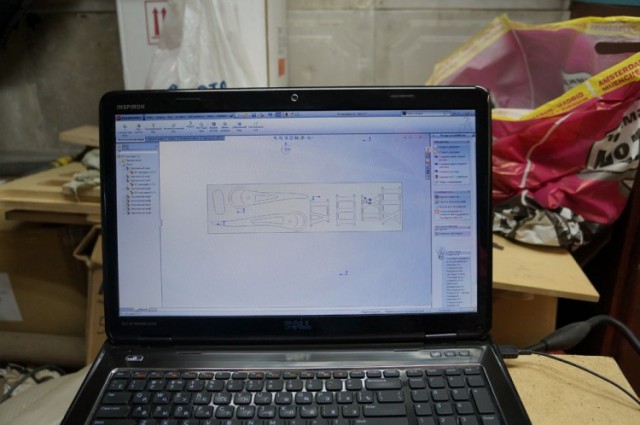

Для этого нужные детали компануются на лист.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:57
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

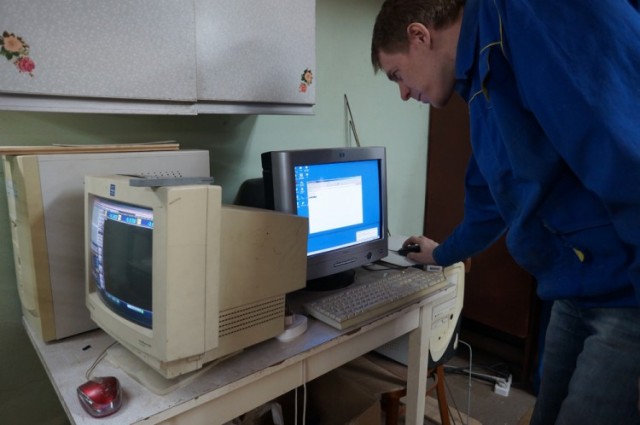

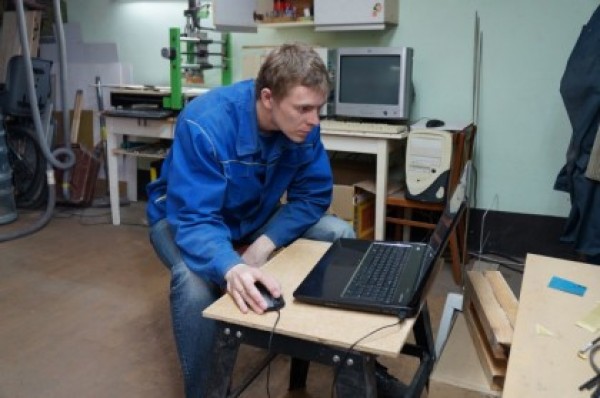

И переносятся на комп, подключенный к другому компу, эмулирующему ЧПУ.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:57
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Тут создается файл движения фрезы и отправляется на комп–ЧПУ.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:58
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Закрепляется фанерка.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:58
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Выставляется начальная точка.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:58
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

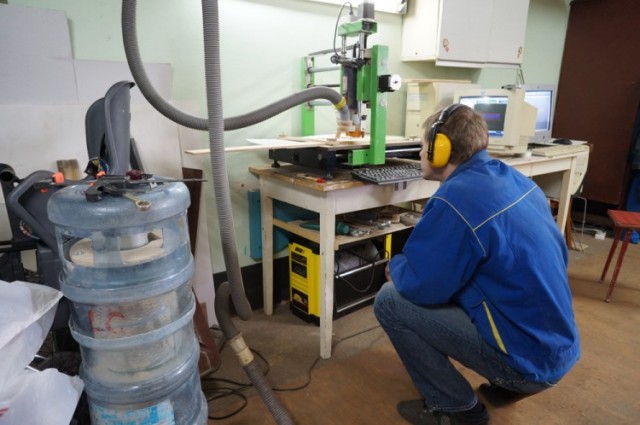

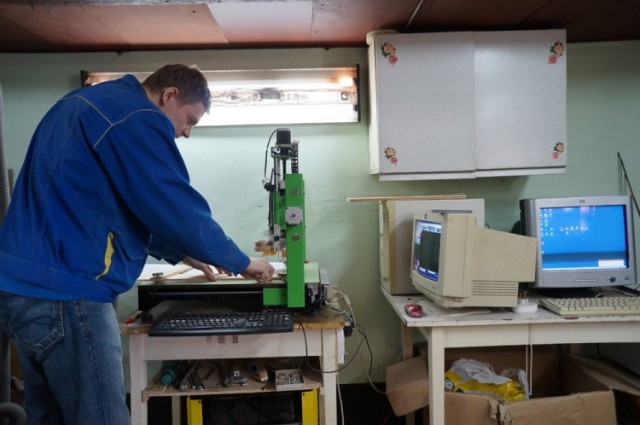

И вперед. Наушники тут не для красоты — шум от станка, как при взлете самолета.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 15:58
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

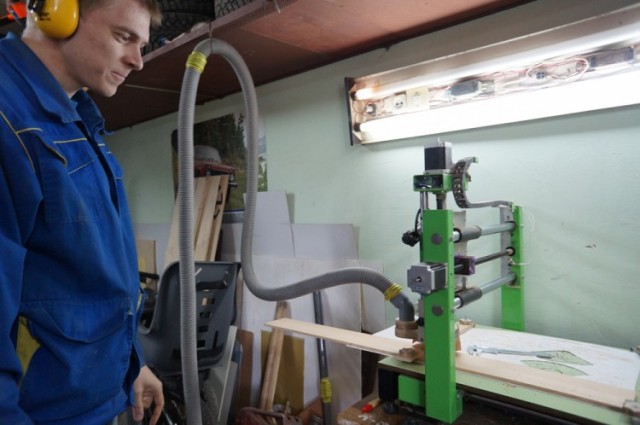

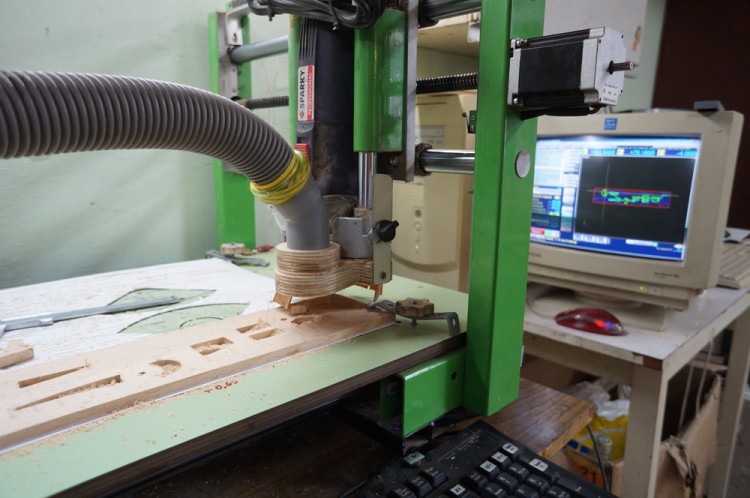

Помогает ему в это пылесос, кстати, тоже самодельный. На фото он слева, если что.

Это сообщение отредактировал Оптимист123 - 22.05.2013 - 15:59

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:00
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Сначала выпиливаются внутренние контуры, потом внешние, и деталька готова.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:00
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

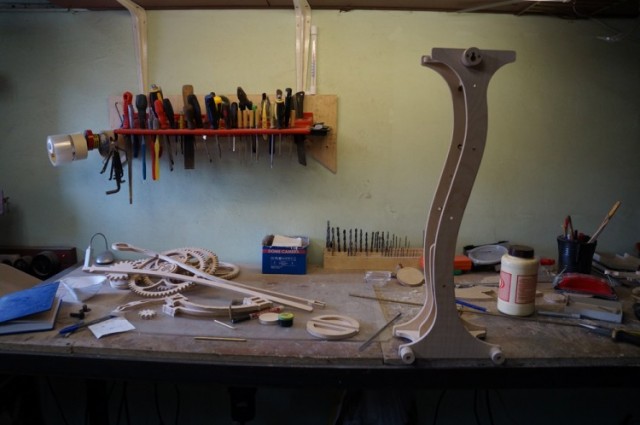

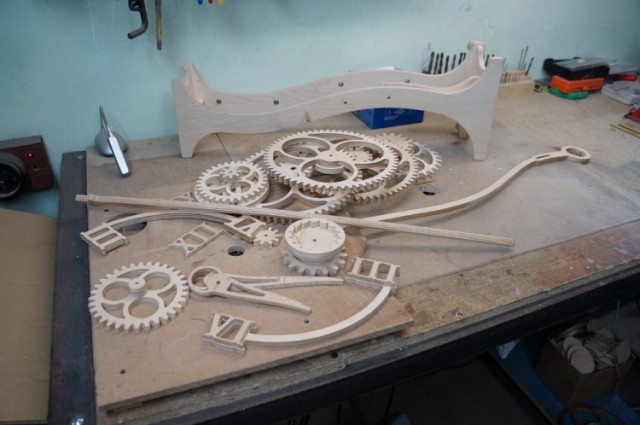

Всё напилили и получился примерно такой комплект: рама, шестерни всякие, разборный маятник, стрелки, декоративные элементы.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:00
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
А это главное колесо (не знаю как по научному называется). На него накручивается нить с грузом, заставляя его крутится. Оно, в свою очередь, вращет вал на котором крепится минутная стрелка. Часовая вращается через замедляющий редуктор. Как то так.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:00
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Все готово для сборки.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:01
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
!!!

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:01
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Сначала вешается двигательное колесо с шестернями редуктора.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:01
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

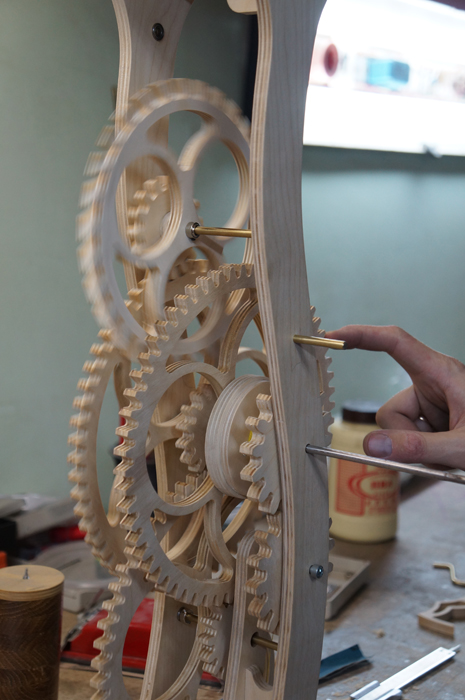

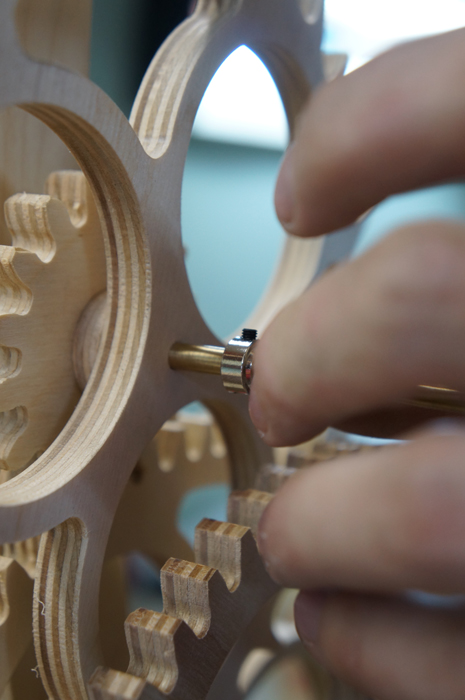

Все валы на подшипниках. За счет снижения трения всех деталей, требуется меньший груз гири для обеспечения работы всего механизма.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:01
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

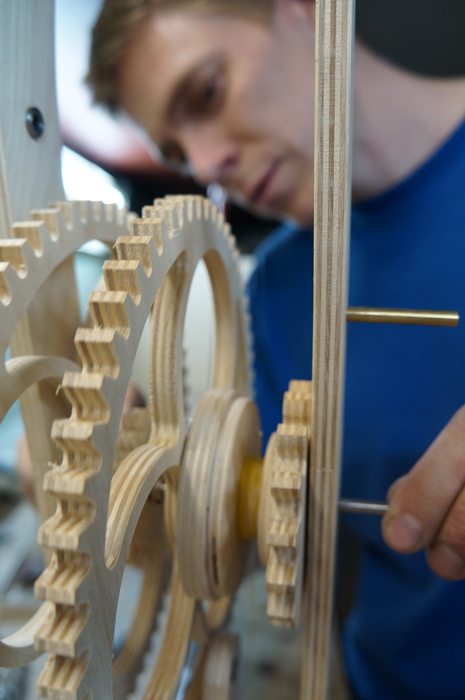

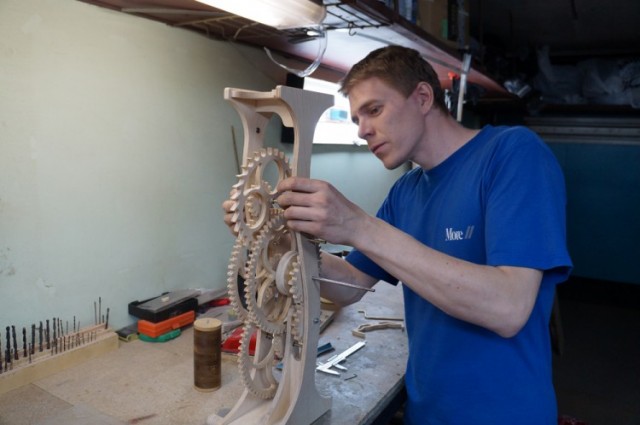

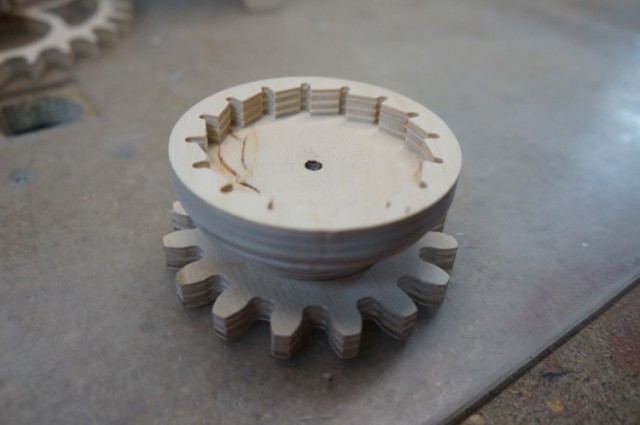

Затем крепится шестерня спускового механизма. Вместе с анкером они преобразуют вращательное движение главного колеса в «шагающее», отсчитывая секунды.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:02
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
Проверка. Все крутится и вертится.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:02
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337

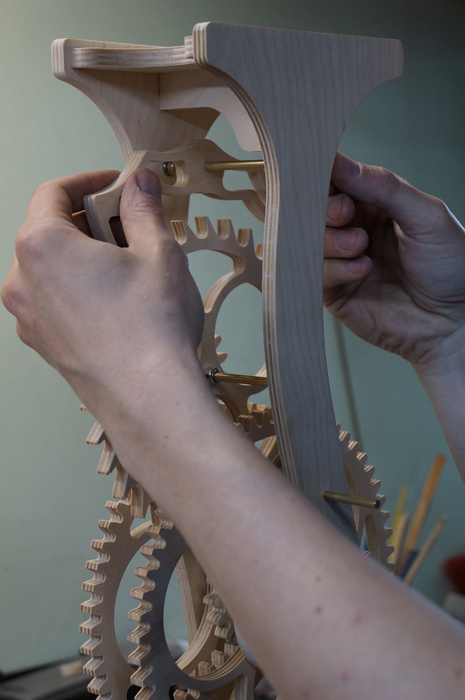

Ставится анкер. Теперь уже крутануть колесо не получится.

Пролетая над гнездом кукушки

[^]
Оптимист123
22.05.2013 - 16:02
Статус: Offline


Ярила

Регистрация: 27.11.12
Сообщений: 1337
!!!

Пролетая над гнездом кукушки

[^]
