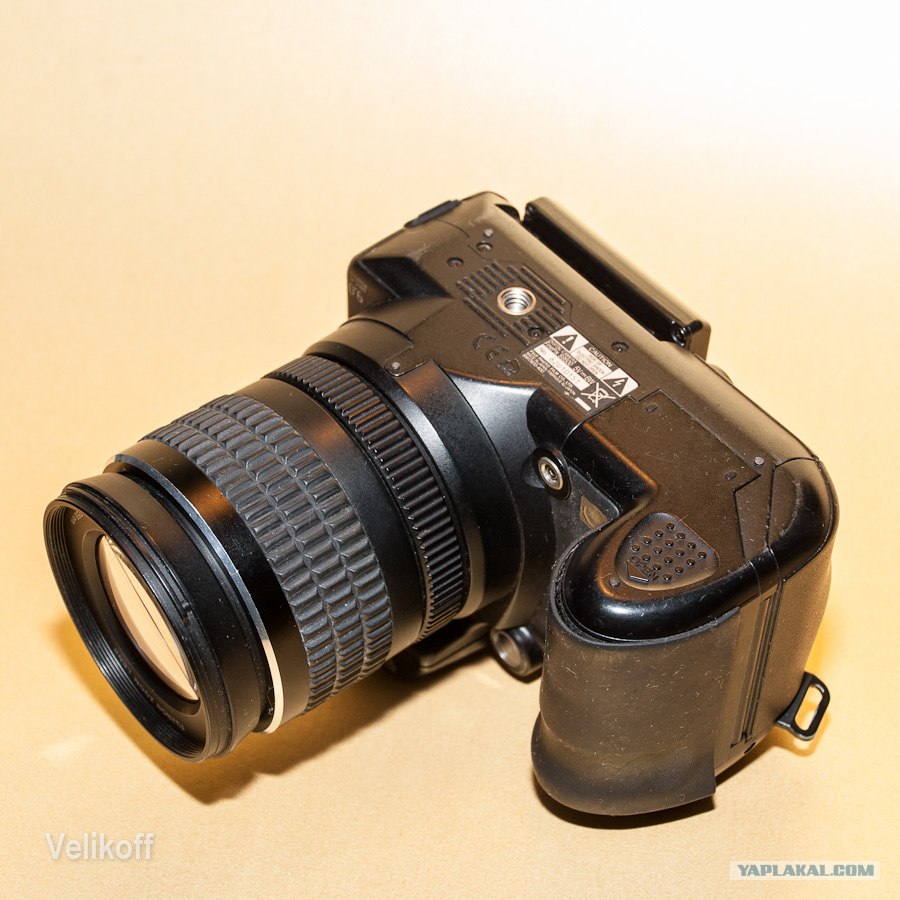

Итак, эта короткая история про Японский фотоаппарат-псевдозеркалку. Который я восстанавливал, путем вживления инородного импланта-скобки.

Реставрация фотоаппарата Fuji

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
bjiag0
23.12.2012 - 18:40
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Он оказался в детских ручонках, после этого аппарат лишился штифтов за которые удерживается крышка батарейного отсека, в штатном положении.

Кружком обведен дополнительный штифт, его тоже надо восстановить.

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:40
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Вот тут видна крышка отсека, в закрытом состоянии:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:41
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Начинаем разбирать аппарат, со снятия верхней панели. Не забываем, что все провода и шлейфы тонкие, перегнув\оторвав хотя бы один восстановить его будет трудно, по этому дышим ритмично, глубоко, спокойно, не спешим.

Это сообщение отредактировал bjiag0 - 23.12.2012 - 18:42

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:42
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Панель с дисками выбора режимов и спусковой кнопки, отделенная от корпуса

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:42
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Вид снизу показывает, что там нет ничего сверхъестественного:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:43
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
В отличии от зеркалок, здесь видоискатель электронный и внутри параллелепипеда находится маааленьки жк-дисплейчик и линза для подбора поправки на диоптрии, колесико которое вы видите и есть фокусировка линзы относительно жк-дисплея:

Это сообщение отредактировал bjiag0 - 23.12.2012 - 18:43

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:44
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Разломав об колено Отделив переднюю часть от задней видим часть внутренностей:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:44
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Передняя часть, с блоком линз и матрицей, со снятым батарейным отсеком

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:44
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Задняя часть со внутренней стороны, видны шлейфы дисплея, разъемов и кнопок:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:45
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Дисплей у этого фотоаппарата выдвигается, наклоняется, но не поворачивается:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:45
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Хоть и псевдозеркалка, а главных плат две!

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:45
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
На одной из двух плат есть электролитический конденсатор

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:45
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Прикасаться к нему запрещено! Для разрешения прикосновений, японцы рекомендуют сделать так:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:46
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
На второй плате слева виден разъем для CF-карт и экзотических xD-Picture карточек:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:46
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Налюбовавшись красотой электроники печатных узлов, переходим к самой реставрации, вот сам аккумуляторный отсек, который и надо лечить:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:47
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Берем 14mm скобу, с помощью которой прикрепляют обивку на мебели, выгибаем руками, растущими из плеч трехмерную фигуру, на подобии такой:

[^]
bjiag0
23.12.2012 - 18:47
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Я пробовал канцелярские скрепки и тонкие пружины, но либо металл был слишком толстым, либо не позволял загибать, по этому мебельные скобы-самое оно!

Там, где ранее были пластмассовые штифты, просверливаем отверстия, чуть меньше толщины проволоки скобы, вставляем и загибаем, лучше всего на 89°, затем эпоксидным клеем мажем так, чтобы его объем был тем, что будет удерживать по большой площади загнутые концы скобы. Основная идея эпоксидного клея, не клеить, а создать плотную массу, удерживающую металл на пластмассе.

И собственно результат работы, с засохшим эпоксидным клеем:

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:47
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Процесс требует аккуратности-пластик легко ломается

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:48
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Видно, как засох эпоксидный клей

Добавлено в 18:49
Так как японцы не предусмотрели пространство для отремонтированного отсека батарей, мы с помощью дремеля обрабатываем пластмассу и подгоняем все так, чтобы встало как надо, без напряжения.

Реставрация фотоаппарата Fuji

[^]
bjiag0
23.12.2012 - 18:49
Статус: Offline


Весельчак

Регистрация: 8.08.12
Сообщений: 115
Собственно в закрытом состоянии аппарат выглядит точно так же как только что с конвейера:

Добавлено в 18:49
Спасибо за внимание!

Реставрация фотоаппарата Fuji

[^]
