Первый пост, не пинайте сильно...
Будет 23 фото. не ломайте.

Вдохновившись техническими постами решил выложить на суд общественности недавний случай из своей практики. Итак...

Друг принес ноутбук сестры своей девушки. Ноут лежал в сумке, так что визуального контакта с ним не было. Проблема на словах - то ли с зарядкой что-то, то ли с разъемом питания. Ну, думаю, фигня - подключу универсальный зарядник и посмотрю в чем беда.

Размах беды стал ясен сразу после извлечения несчастного из сумки.
На фото весь размах бедствия.

Yap 24.04.2026 - 13:47

Продам слона • На сайте 21 год

Блок питания отпал сразу.
Но мы трудностей не боимся, поэтому в руки инструмент и понеслась!

Общий вид ноута - старость не радость, но в свой время это был весьма дорогой ноутбук - Intel Pentium M 1.4 GHz, 1 GB RAM стоил около 3000$

Вид сзади - обычные технологические крышки

Но есть примечательная деталь - разъем для подключения док-станции с доп. аккумулятором и прочей перефирией.

Итак: откручиваем все винты на крышках, снимаем HDD, сам диск IDE-шный, но подключается хитрым шлейфом к материнской плате.

Далее извлекаем привод - для этого есть удобный рычажок - потянул и привод выскочил. Вместо привода можно поставить доп. девайсы. Не забываем открутить 3 маленьких болтика которые откроются взору после изъятия привода.

Следующий шаг - отсоединяем панель с информационным LCD экранчиком. Для этого с задней стороны основного экрана отщелкиваем 2 держателя. С ними нужно быть осторожнее - защелки достаточно хрупкие.

И снимаем его. К материнке он подключен 2-мя шлейфами - провода динамиков и шлейф информационного LCD экрана.

Далее снимаем клавиатуру, отключаем ее шлейф.

Отсоединяем шлейфы экрана и откручиваем его. Под ребром экрана обнаруживаем еще 4 винта, тоже откручиваем их. (Фото нет- забыл)

Остался голый корпус.

Откручиваем еще 4 винта - крепление теплообменной пластины и один - "контрольный" ближе к передней стенке корпуса.

Снимаем металлическую "прокладку" - кстати она выполняет роль теплорассеивателя - распределяет тепло от процессора по всему корпусу - благодаря такому решению достаточно всего лишь такого радиатора.

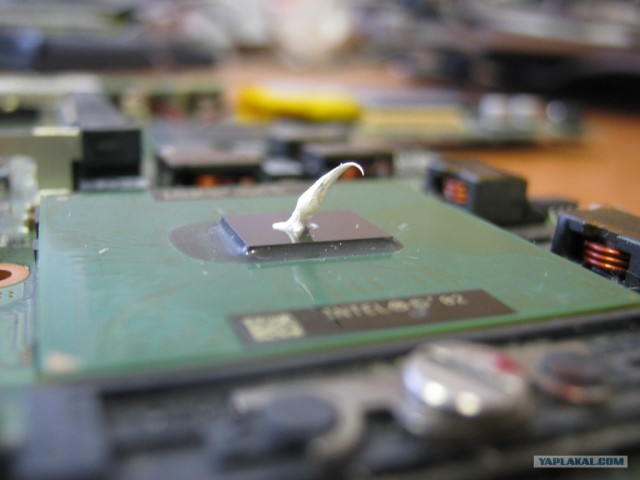

Перед нами материнская плата - очень компактная. Снимаем основной радиатор - раз уж мы разобрали ноут, то не поменять термрпасту просто непростительно. Во какая сосуля из шприца вылезла! Паста КПТ-8, разумеется.

А вот так выглядел слой старой пасты

Чистый камень без пасты

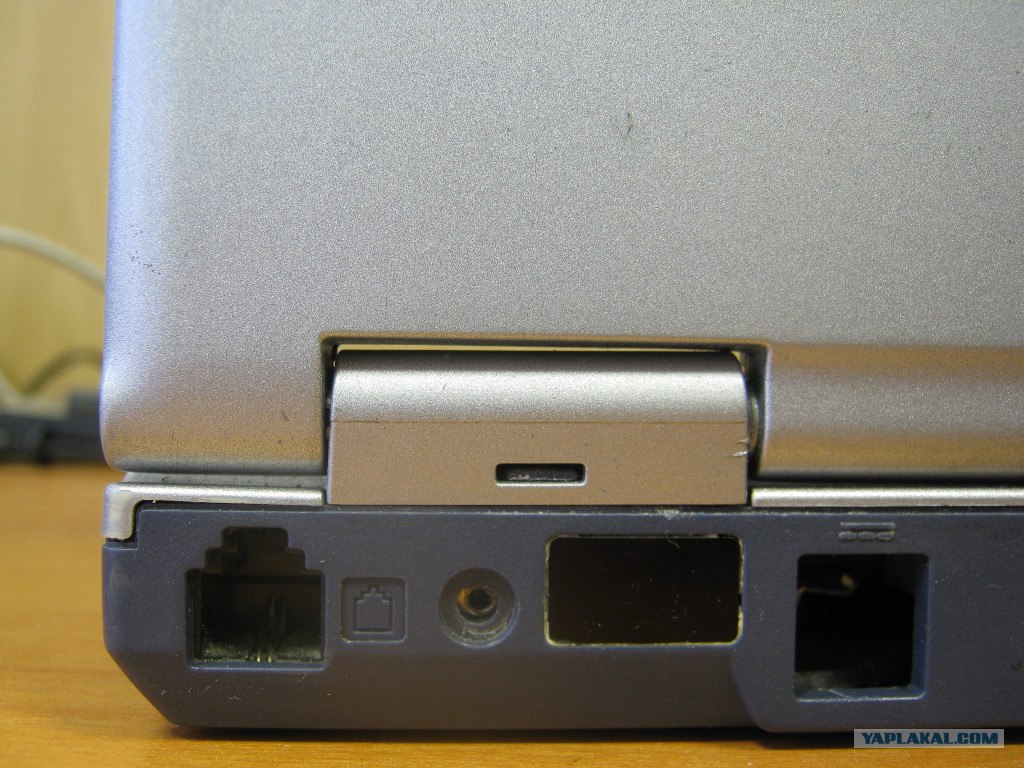

Охлаждение ставим на место, теперь займемся нашей основной проблемой - питанием. Вот так выглядит место посадки разъема питания, вернее то, что от него осталось.

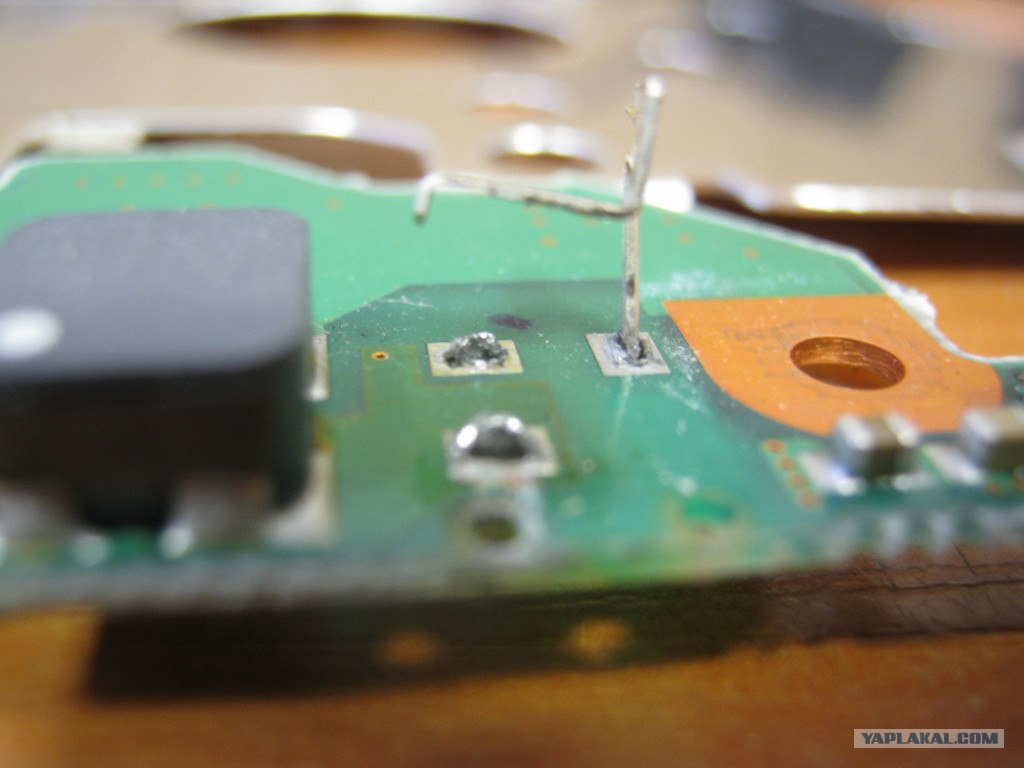

Выпаеваем остатки разъема, кстати на всех платах стоит маркировка Made in japan. Это вам не тайвань какой-нибудь

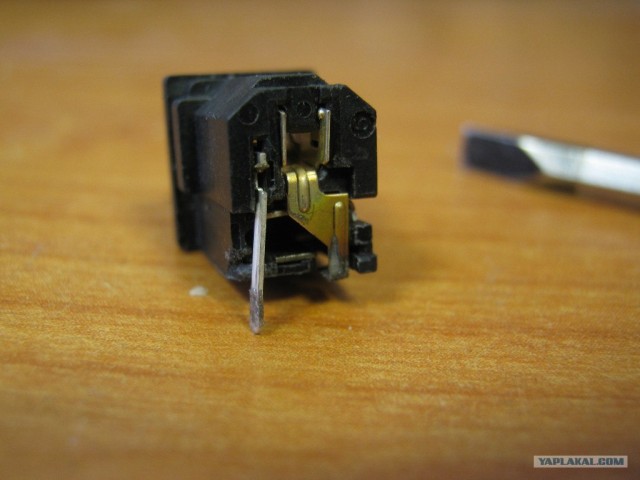

Собираем разъем воедино, и проводим контрольный осмотр. Осмотр показал наличие только 2-х ног у разъема, а нужно 3. Это не хорошо. Недостающая нога была восстановлена с помощью 2-х скрученных жил витой пары.

Общий вид восстановленного разъема. (3-я нога внизу, ее невидно)

Припаеваем разъем на место (до 3-й ноги не добрался еще)

При сборке и тестировании выяснилось - что разъем после попытки отключить зарядник приходит в исходное состояние - то бишь вырывается с корнем.
Разобрал ноут снова. Подумал - и нашел способ укрепить разъем - быля найдена старая заглушка от задней стенки ПК с круглым отверстием посередине. Был вырезан необходимого размера кусок. Поскольку отверстие было чуть-чуть меньше чем разъем питания, устройство было доработано вот до такого состояния.
Не пугайтесь острых краев - на фото примерка.

После финальной подгонки и шлифовки острых углов собираю ноутбук, включаю зарядку и даблюдаю желанную картинку заряда батареи.

ВСЁ

Надеюсь пост будет полезен.
