Как я делала иконостас

Будет 23 фотки. Не ломать

Работаю художником-портретистом, иногда 3d модельки делаю. Мебелью раньше серьезно не занималась. Попросили меня недавно сделать иконостас. Это такой комод, на который иконы ставятся. Дело интересное, я взялась.

Сначала была идея - сделать его угловым. Т.к. икон много, а места в комнате не очень. Делали замеры, сколько икон должно влезть и какой должен быть высоты.

Идея на бумаге

Это сообщение отредактировал Maydanka - 3.07.2012 - 14:20

Потом был чертеж столешницы в 3d программе и козырька - самые красивые элементы

Это сообщение отредактировал Maydanka - 3.07.2012 - 14:22

После долгого и кропотливого труда были спроектированы остальные детали и собраны в сборку. Так это выглядит в идеале

А так должно будет выглядеть из дерева

На иконостасе обязательно должны быть рисунки христианской символики - виноградная лоза, растительный узор, крест.
Сначала эскизы были сделаны на бумаге, а потом в 3d программе. Переводить в вектор оказалось не совсем просто, это не иллюстратор, там другие принципы построения.

Виноградная лоза

символ креста

Это сообщение отредактировал Maydanka - 3.07.2012 - 15:03

Проектируем балясины

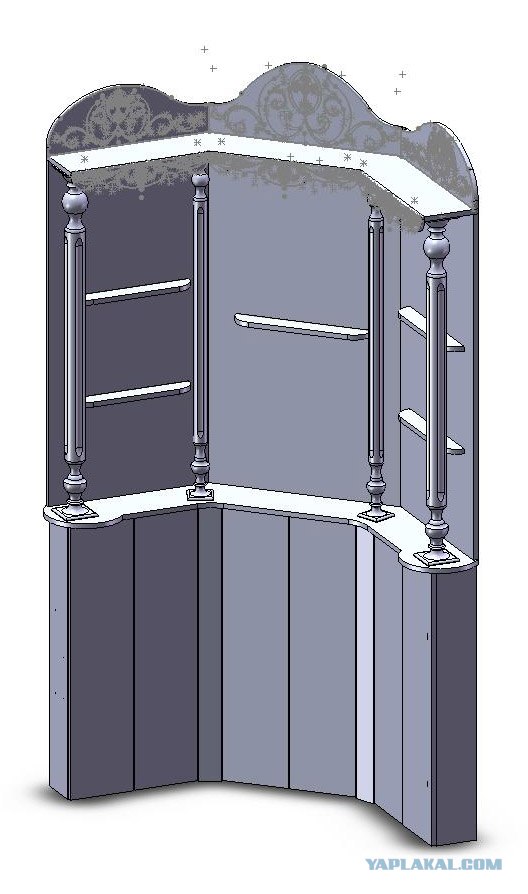

Собираем модель вместе с декором, смотрим как будет выглядеть

Добавлено в 14:31

Как перевести в другой раздел? я новенькая

Это сообщение отредактировал Maydanka - 3.07.2012 - 14:31

Теперь самое сложное. Собрать в программке мало. Нужно продумать все крепления.
Распил мебельных щитов планировалось делать в мастерской с ЧПУ. Криволинейные детали аккуратно можно сделать только на ЧПУ.
Т.к. дрель в руках ровно держать не умею, решила что отверстия должна делать та же машина.
Основой и центром конструкции служит столешница. К ней будет крепиться верх и низ.
Элементами крепления были выбраны примитивные шурупы, уголки и евро-винт.
Разрабатывается схема крепления, расчитываются положение отверстий под все крепления.

Модель столешницы с отверстиями

Часть дверок можно было сделать на обычных петлях с доводчиком. А остальные нельзя, их надо было делать на рояльных петлях.
Петли имеют свою толщину, поэтому их тоже необходимо было проектировать.

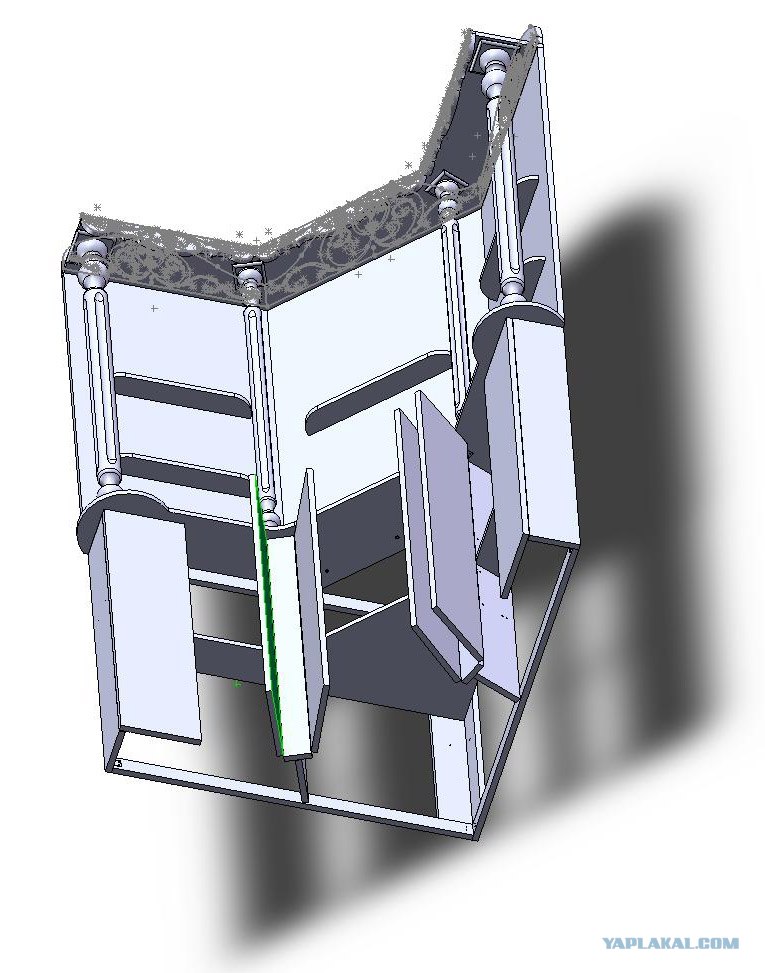

Моделью можно поиграться. Все двери открываются и закрываются
Модель можно приблизить, посмотреть зазоры.

Обычные петли и отверстия под них тоже были продуманы

Спроектированы крепления на всех-всех деталях.

Было потрачено довольно много времени, чтобы все сошлось

Дальше был волнительный момент выбора мастерской с ЧПУ и покупка досок.
Т.к. проект был более чем бюджетный, дерево было выбрано самое дешевое - мебельные щиты из сосны.
Балясин нужной длины тоже не было нигде, а выпил из цельного бруса слишком дорогой. Но был найден выход. Купила в 2 раза больше балясин, причем разных. Балясины были распилены на 2 части и соединены, так что получилась одна длинная.
В мастерской работу сделали мастерски. Если не знать где стык, то его не увидишь

Рисунок на козырьках иконостаса был сделан на станке ровным углублением. Абсолютно точно. Машина ведь ))

Столешница. Пока без фигурной фаски по краю

Ездила в мастерскую через день, контролировать процесс. Очень боялась что чего-то напортачат. Но ни одной ошибки не было

Планировала сборку, покраску морилкой и лаком делать дома. Но под конец раскроя дерева оказалось что времени не будет. Поэтому скрипя сердцем доверила эту работу той же мастерской. Покраску и лакировку сделали пистолетом. Вышло лучше, чем я был сделала дома.
Сборку все-таки делали не сами. Я приезжала и руководила, а мускулистые молодые люди лихо закручивали винты шуруповертом.
За 1,5 недели проектирования модели знала схему сборки, каждую деталь и каждое отверстие наизусть.

Фотографировать процесс покраски было нереально, т.к. все были в респираторах и была опасность заляпать объектив. А сборку сфоткать не успела
В результате, вот оно собранное

Для перевозки верхнюю часть пришлось открутить. Не влезало в машину и не пролезло бы в дверь дома.
Дома собирала сама, с помощью хозяйского сына. Держи тут, помоги поднять.

Вот он собранный в комнате. Рисунок на козырьках, который так хорошо было видно на улице, в помещении под потолком почти не виден.

Поехала за золотой краской

Покраска заняла целый день. Каска густая, а бороздка с мелкими заусенцами. Но результат того стоил! Символичные рисунки почти что засветились

Финальная фотография. С иконами. Хозяйка дома довольна бесконечно. Пытались подарить мне кучу подарков, я отказалась. Но в последний момент перед уходом все-таки подарили сервиз.
