Всем привет!

Представляю на ваш суд свою новую работу!

Это опять будет наливающее устройство, только в этот раз на сказочную тематику с закосом на стимпанк. Так же решил, что в это устройство надо встроить часы. В итоге раздумий я решил совместить часы в виде избушки на курьих ножках «Стимнакурнож» и наливайку.

99 фотографий и видео.

"В гостях у сказки"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
15.02.2020 - 06:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Решил сделать количество наливаемых рюмок три штуки, так, как три это сакральное число.
Пришла в голову идея, что рюмки должны стоять не на простых подставках, а на пнях. И именно с пней начал работу, так, как высота пней с рюмками будут определять высоту избушки. Беру латунную заготовку диаметром 80 мм и толщиной 30 мм.


"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

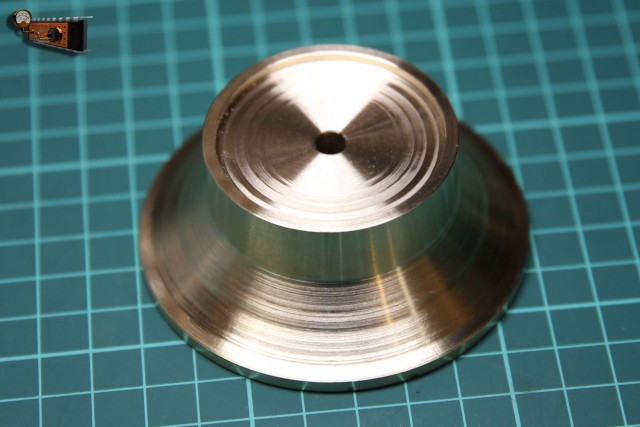

Обтачиваю на токарном станке вот до такой формы.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Далее лобзиком срезаю лишний металл и тем самым задаю форму торчащих корней.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

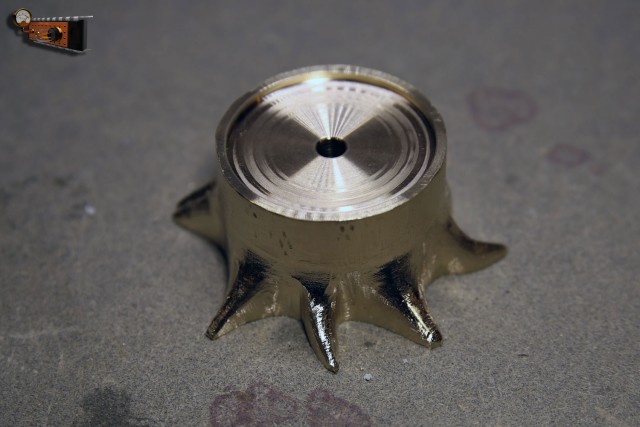

Потом вооружаюсь граверами и шлифмашинками придаю пню окончательную форму и фактуру поверхности.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
03

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Внутри пня располагается рамка с микропереключателем для контроля наличия рюмки.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Всего пней будет три. Первый я выточил, установив заготовку по центру вращения шпинделя токарного станка, и он получился достаточно симметричным, мне же хотелось сделать все пни разными и поэтому два остальных пня я делал, сместив заготовку от центра вращения.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Следующим шагом изготовил разливочный кран.
Идей по его размещению было много. Самую простую, когда кран выезжает из-под днища я отверг сразу по причине того, что у всех наверняка возникнут весьма однозначные и эротические ассоциации.
Спрятать кран внутрь избушки поначалу показалось хорошей идеей, но продумав все нюансы, я понял, что в этом случае избушка будет чуть ли не в натуральную величину. В итоге остался один вариант – разместить кран на боковой стороне. При этом он будет складываться в нерабочем состоянии. Его конструкция состоит из двух рычагов.


"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:39
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

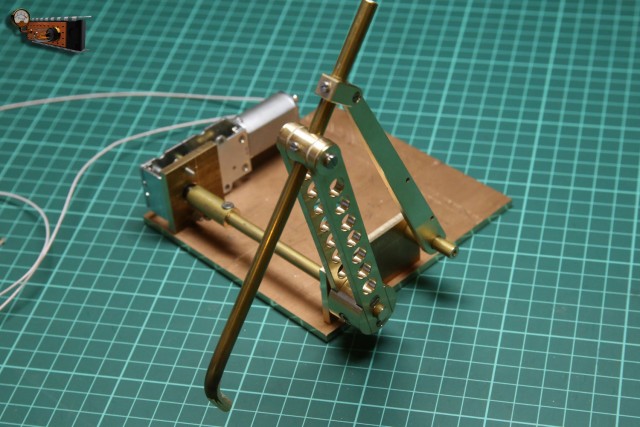

Приводиться в движение кран будет небольшим двигателем с редуктором, который закрепляю на толстой пластине-основании.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:39
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:39
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
На оси вращения находятся кулачки и концевики для контроля положения крана.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:40
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

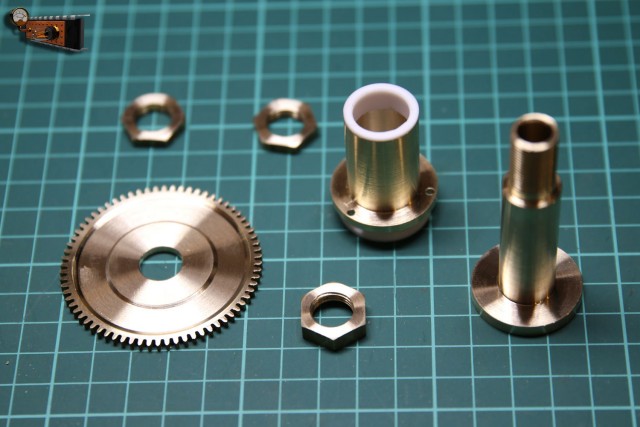

По центру основания устанавливаю втулку с фторопластовыми подшипниками для вращения избушки.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:40
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:40
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
Вращение избушки так же осуществляется микродвигателем с редуктором.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:40
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

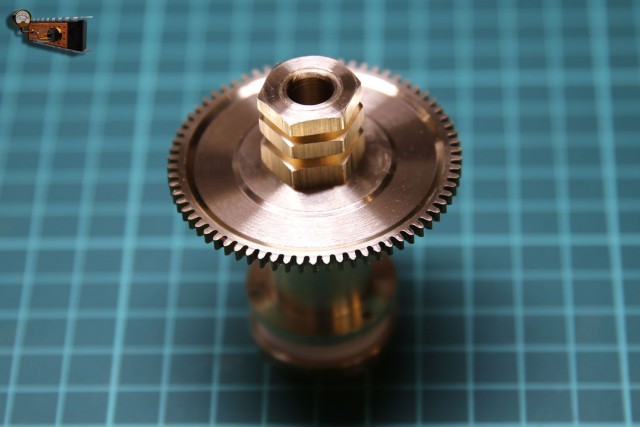

Выточил ось с посадочным местом для приводной шестерни.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:40
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
03

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141

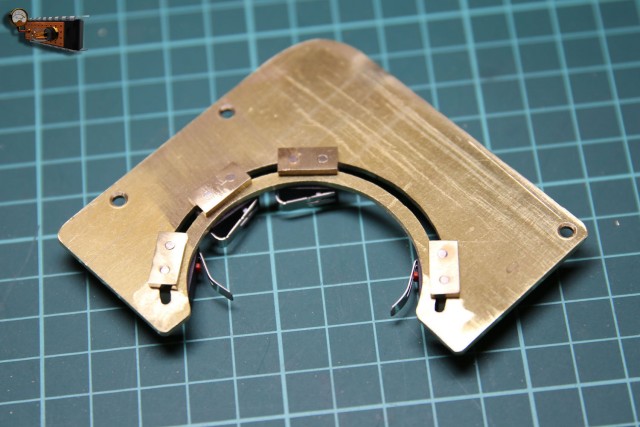

Для контроля положения избушки делаю плату, на которой размещаю микропереключатели и ограничители вращения.

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
02

"В гостях у сказки"

[^]
Wallery
15.02.2020 - 06:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 141
03

"В гостях у сказки"

[^]
