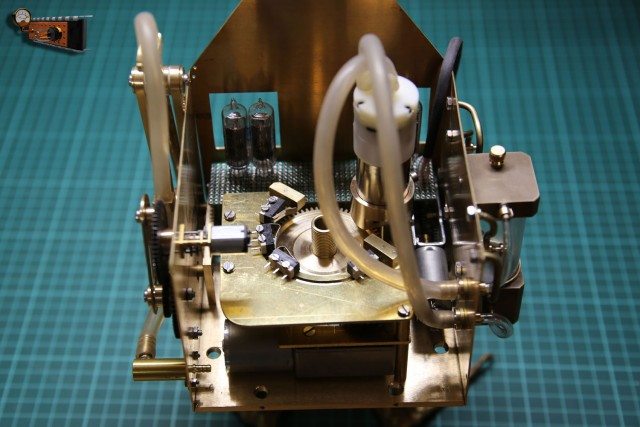

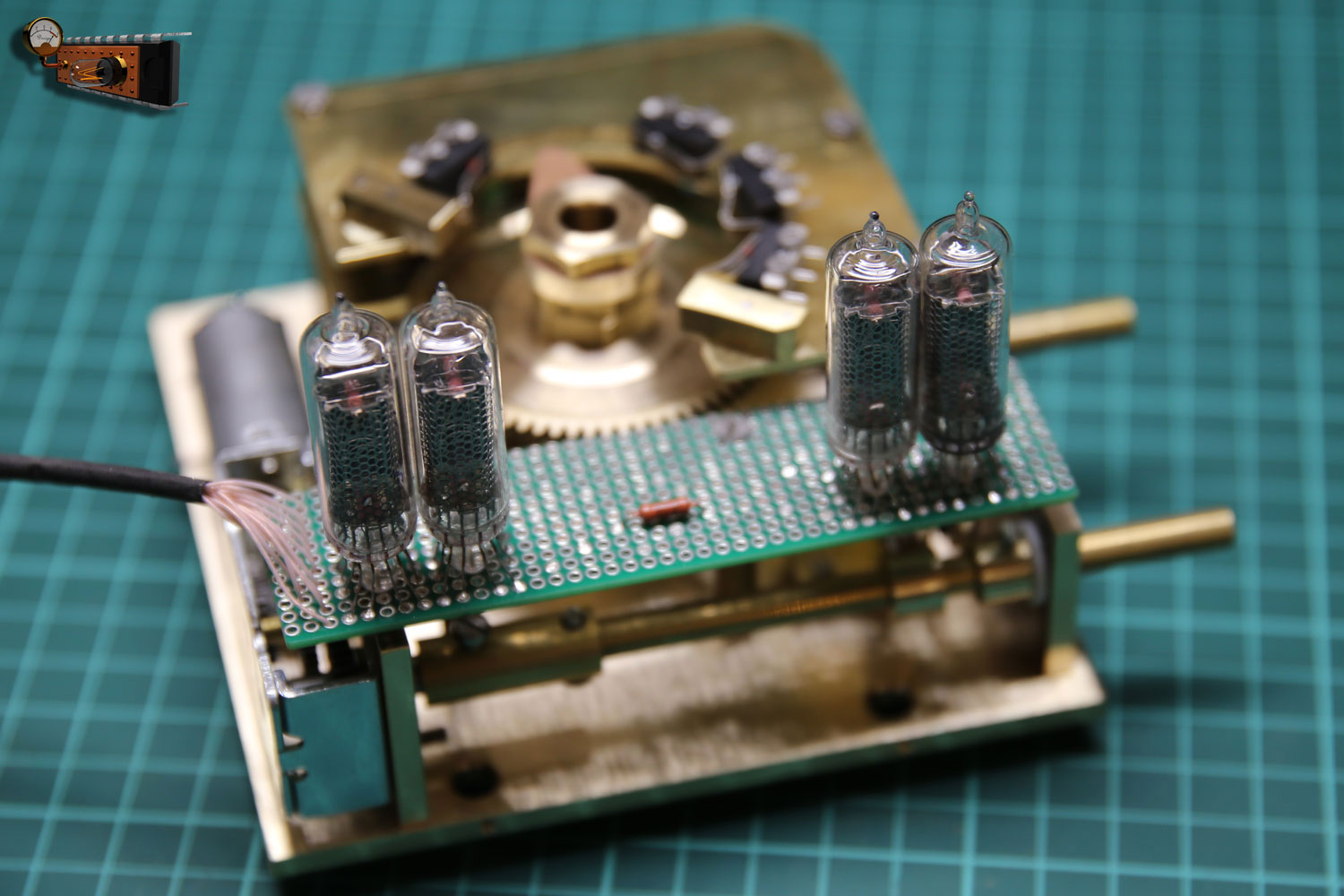

Часы будут на газоразрядных индикаторах ИН-16, их я распаиваю на макетной плате.
[
^
]
Wallery
15.02.2020 - 06:42
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Так, отвлекаюсь от корпуса избушки и делаю опорные ноги. В их качестве выступают хорошо себя зарекомендовавшие отливки.

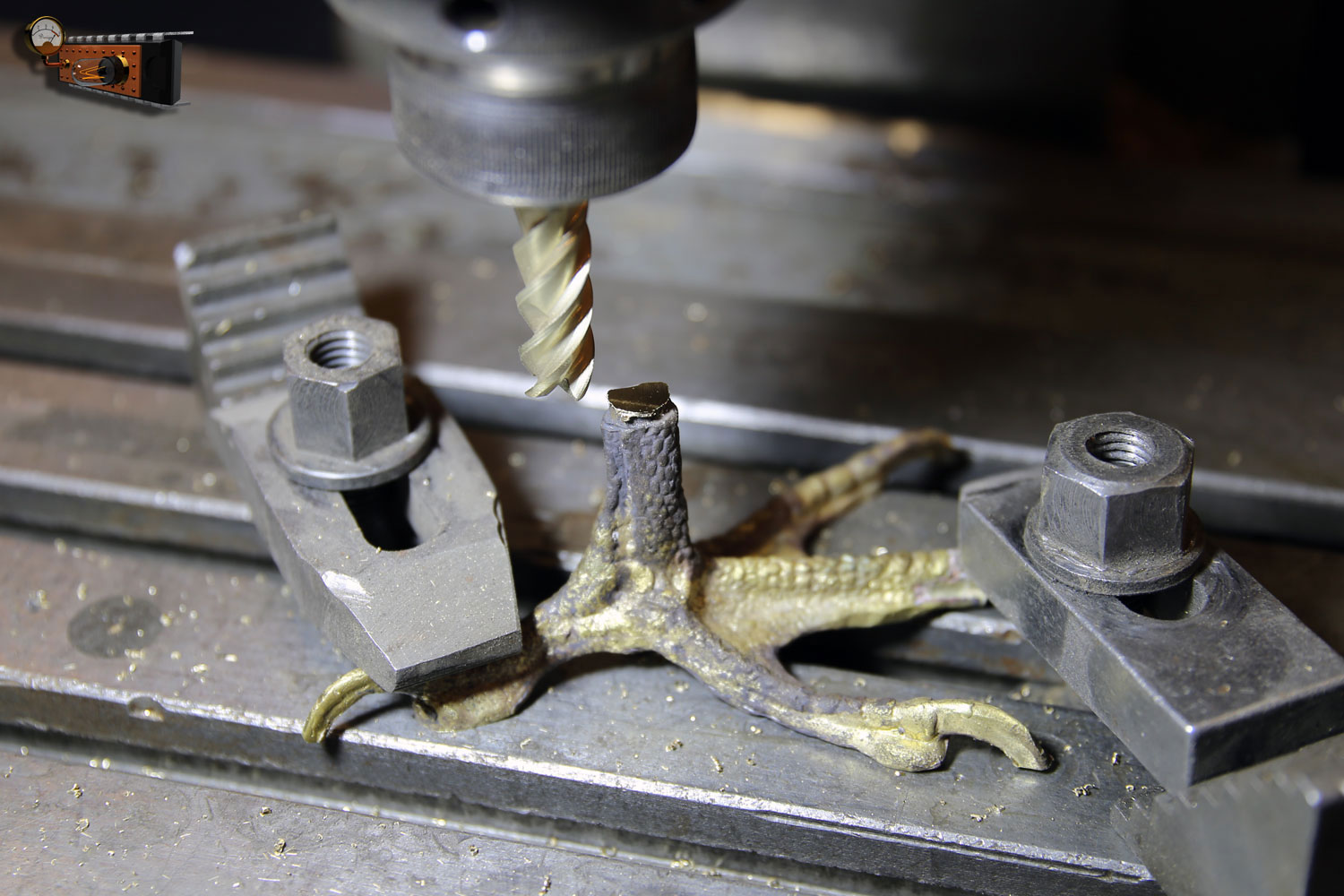

Сначала на фрезерном станке подгоняю их по высоте.
[
^
]
Wallery
15.02.2020 - 06:42
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

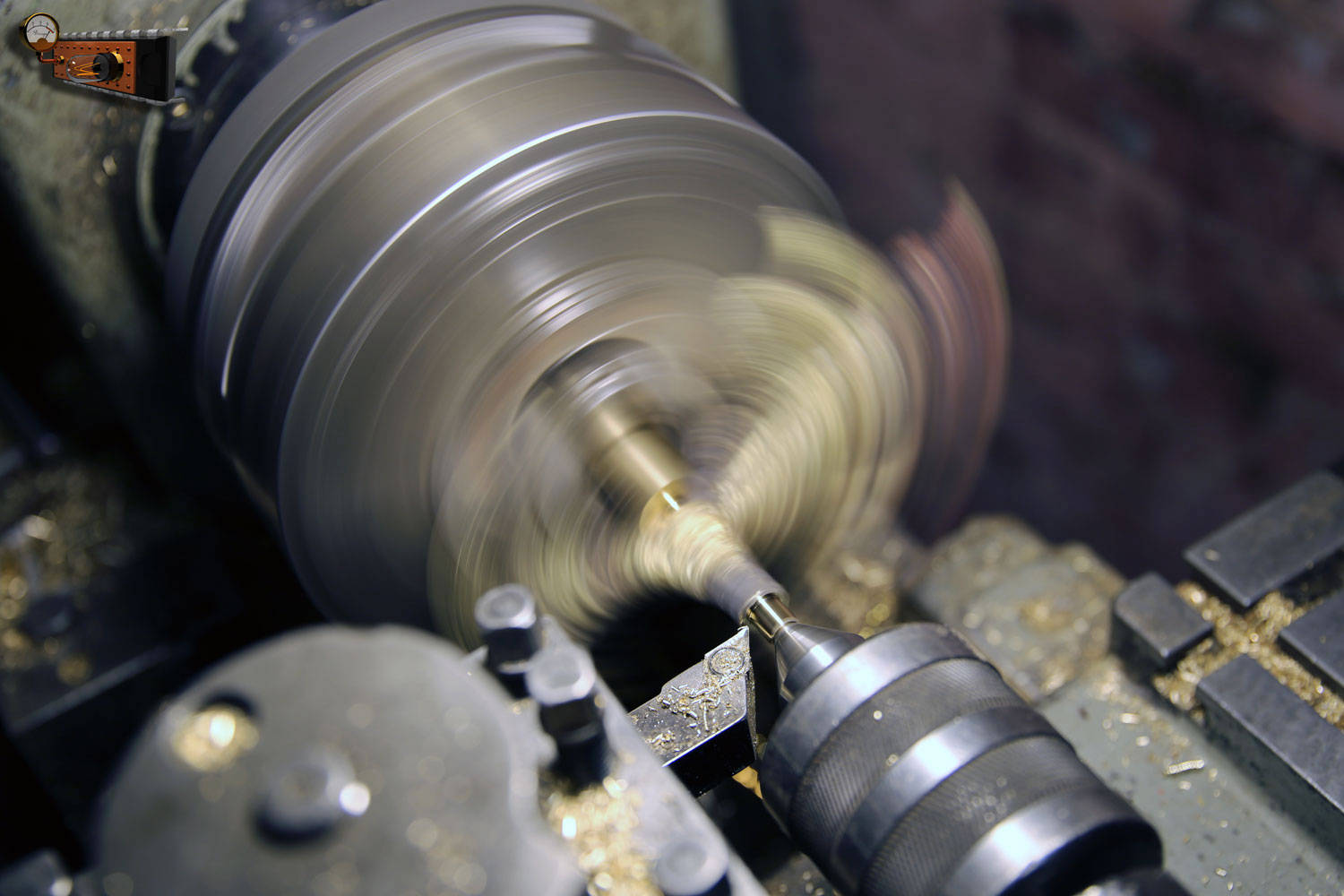

Потом устанавливаю на токарный станок и протачиваю посадочные места.
[
^
]
Wallery
15.02.2020 - 06:42
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Вот такие окорочка-гриль!
[
^
]
Wallery
15.02.2020 - 06:42
[
показать
]
18
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Лапы готовы!
[
^
]
Wallery
15.02.2020 - 06:42
[
показать
]
10
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Окорочка выточил из латунной болванки диаметром 30 мм и разместил их между опорной планкой.
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
12
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
03
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
15
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

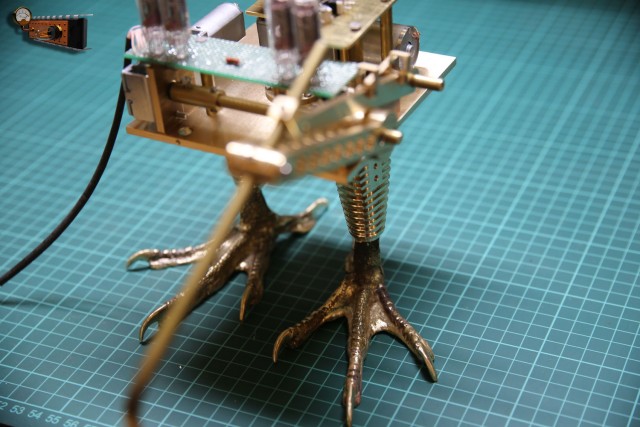

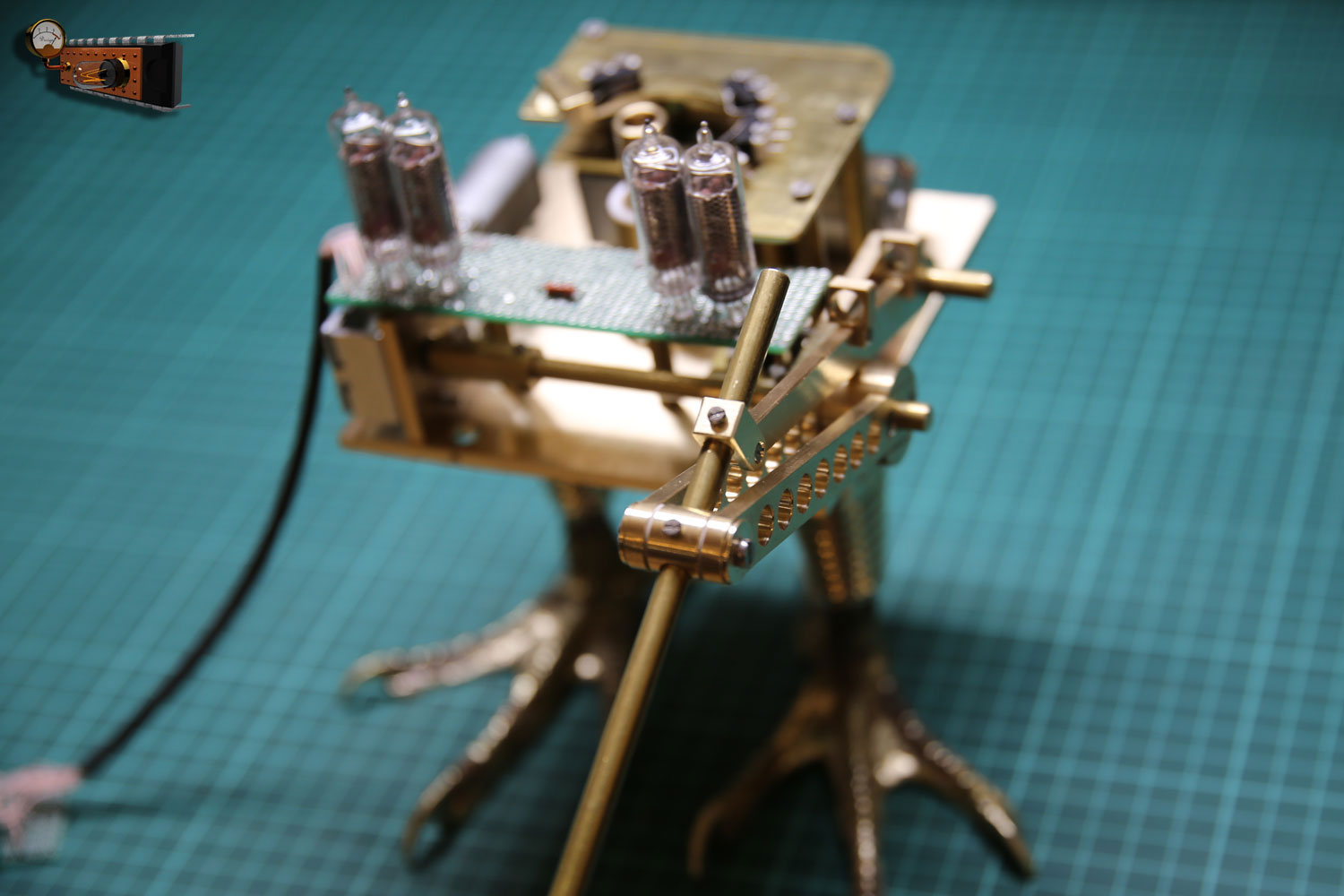

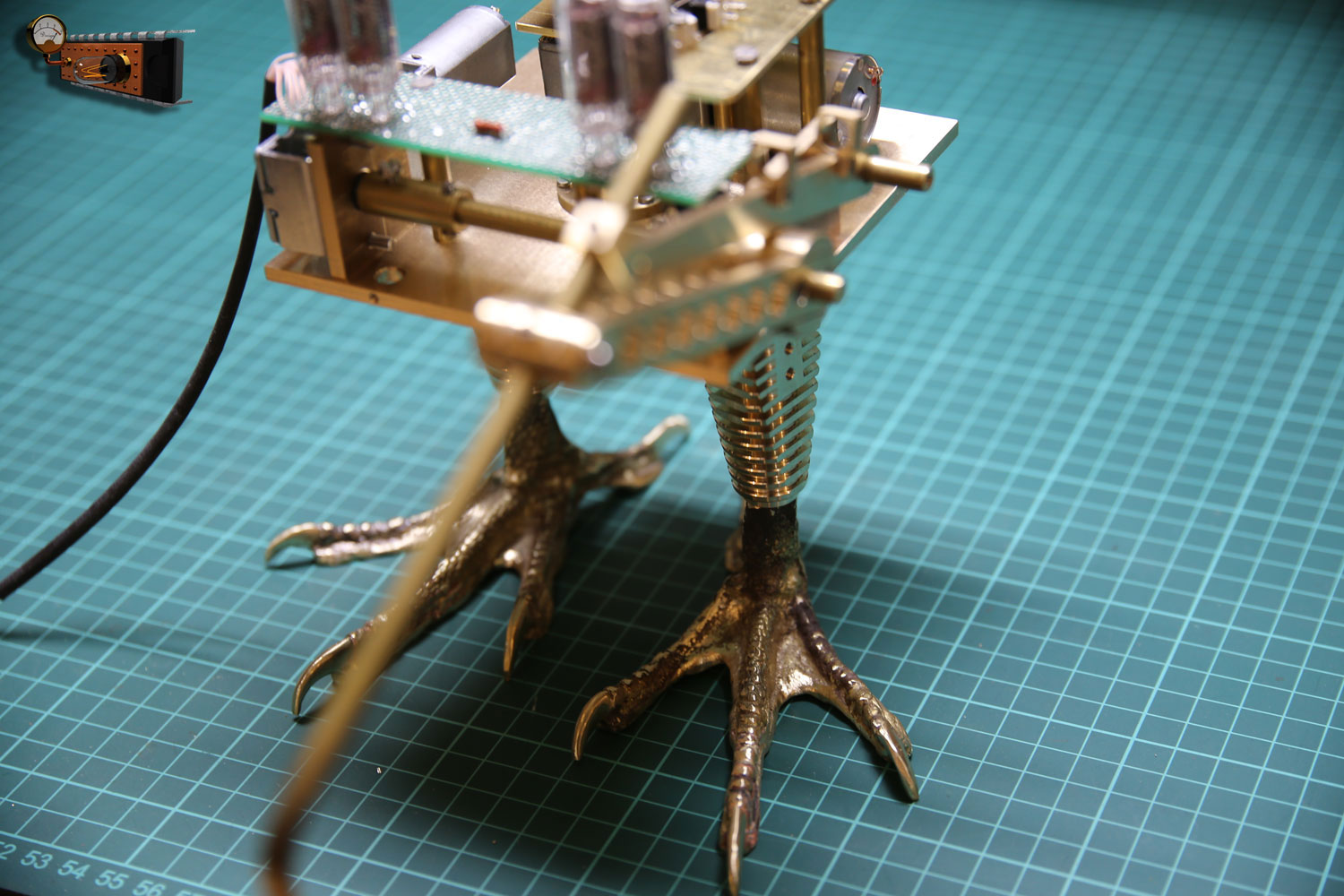

Примеряю основание избушки к ногам.
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
14
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

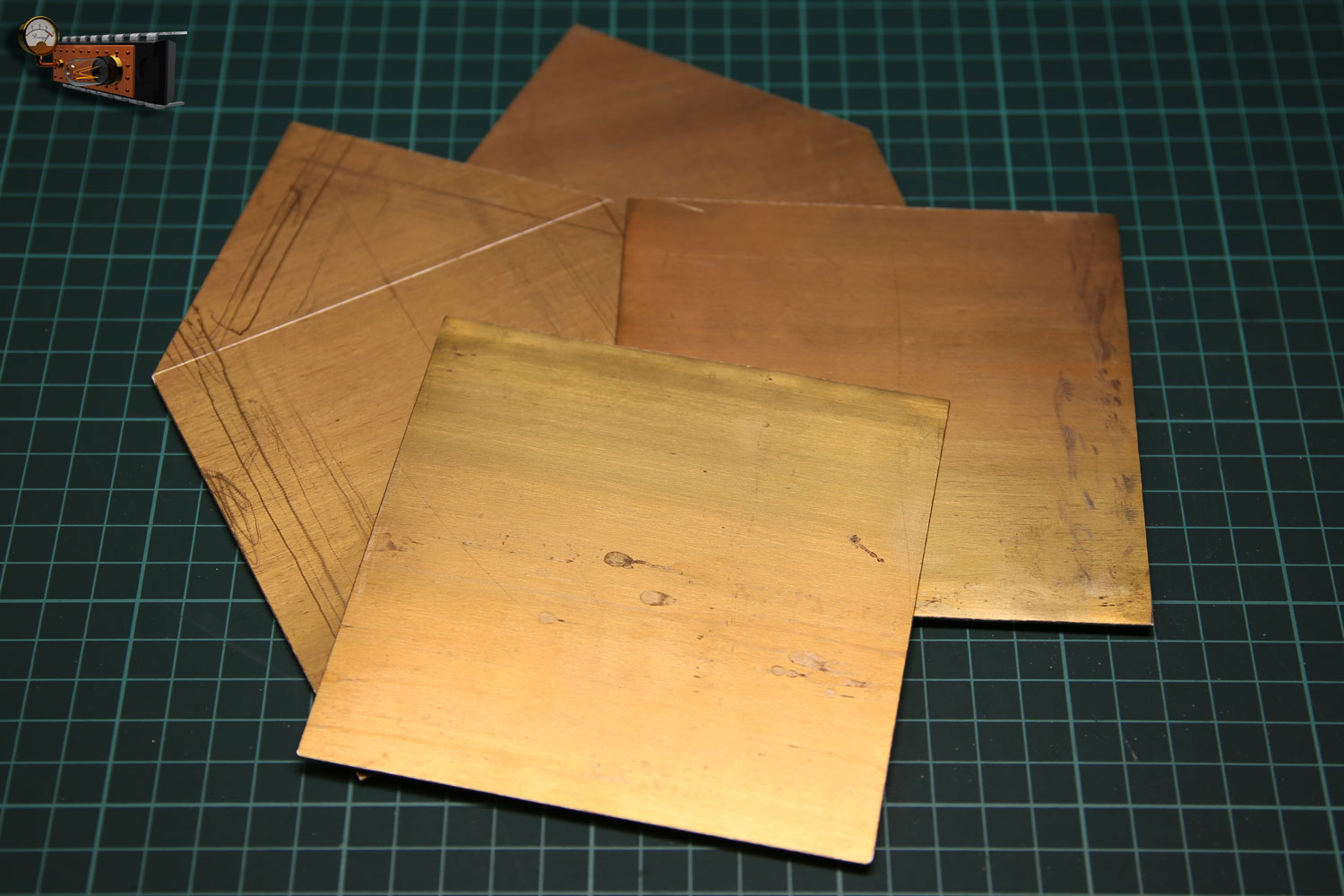

Теперь можно приступить к изготовлению стенок избушки, их я делаю из листовой латуни толщиной 1 мм.
[
^
]
Wallery
15.02.2020 - 06:43
[
показать
]
12
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
15.02.2020 - 06:44
[
показать
]
13
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

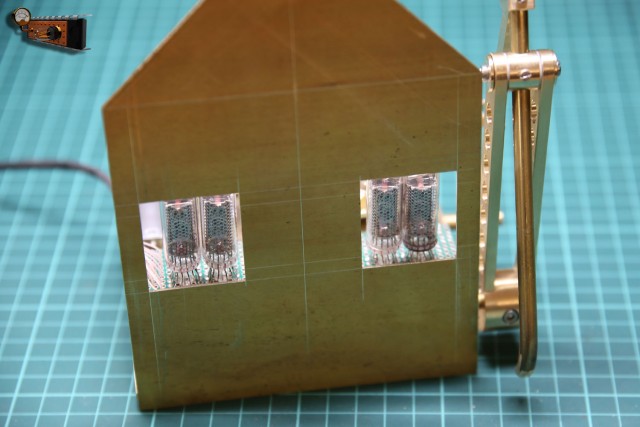

Примеряю…
[
^
]
Wallery
15.02.2020 - 06:44
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
На стенке избушки планирую навешать всякого антуража и одним из них будет реактор-бульбулятор, который активируется фиолетовым лазером. Он изготавливается из стеклянной трубки.
[
^
]
Wallery
15.02.2020 - 06:44
[
показать
]
11
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

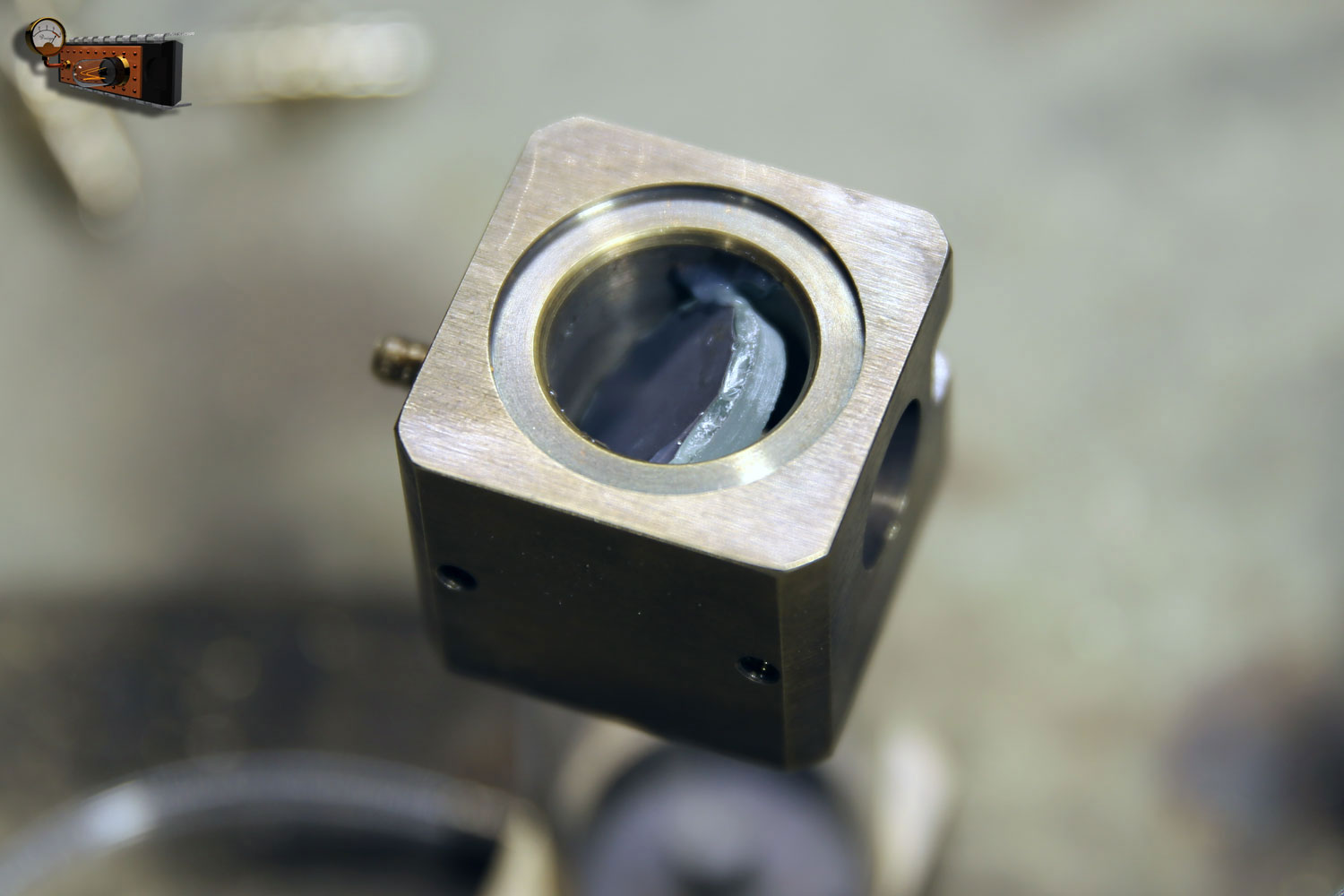

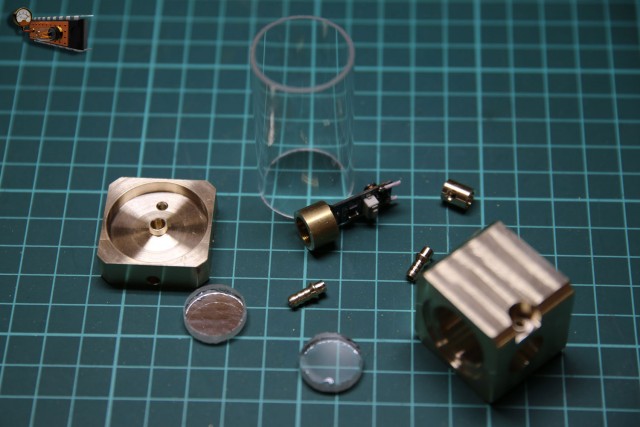

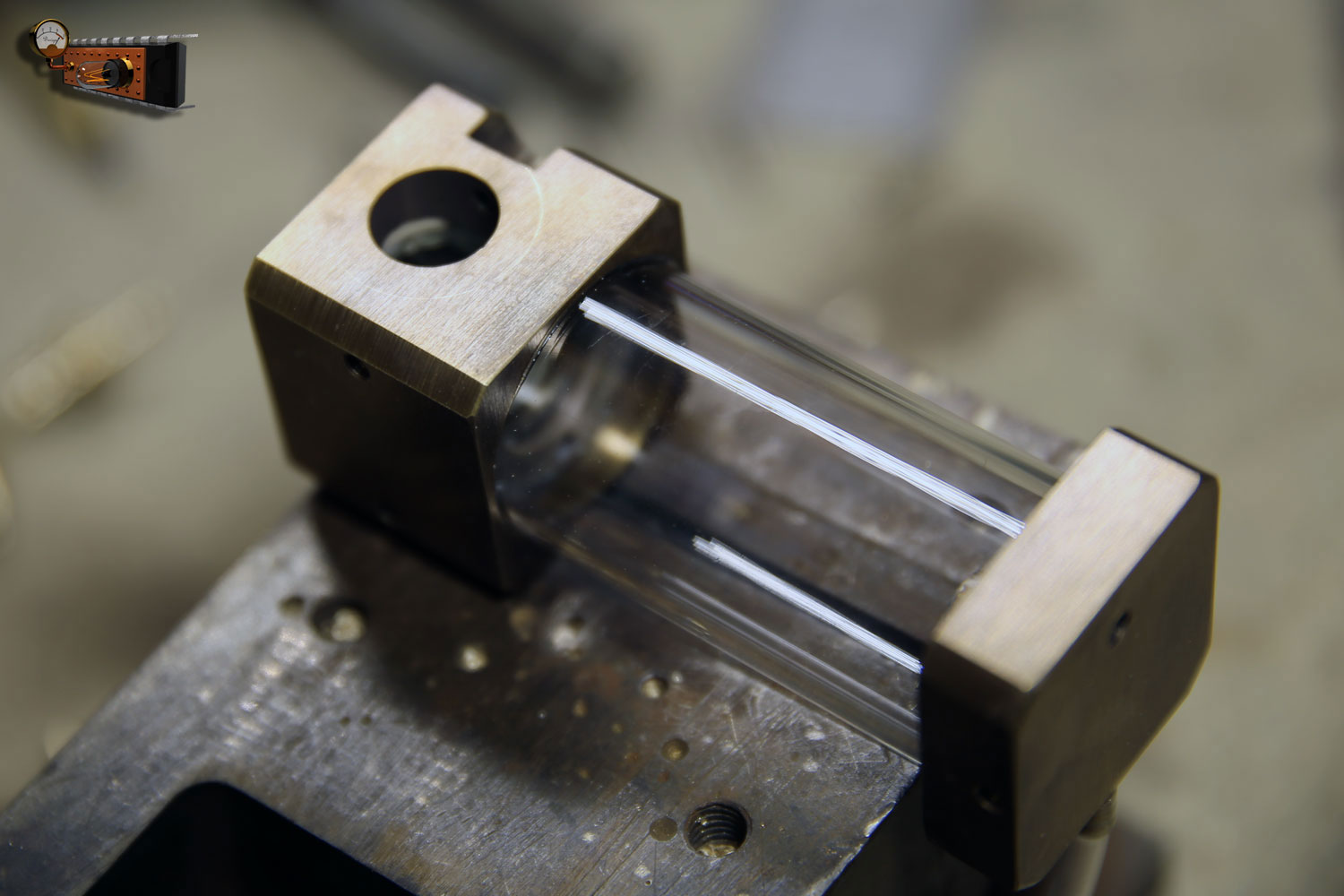

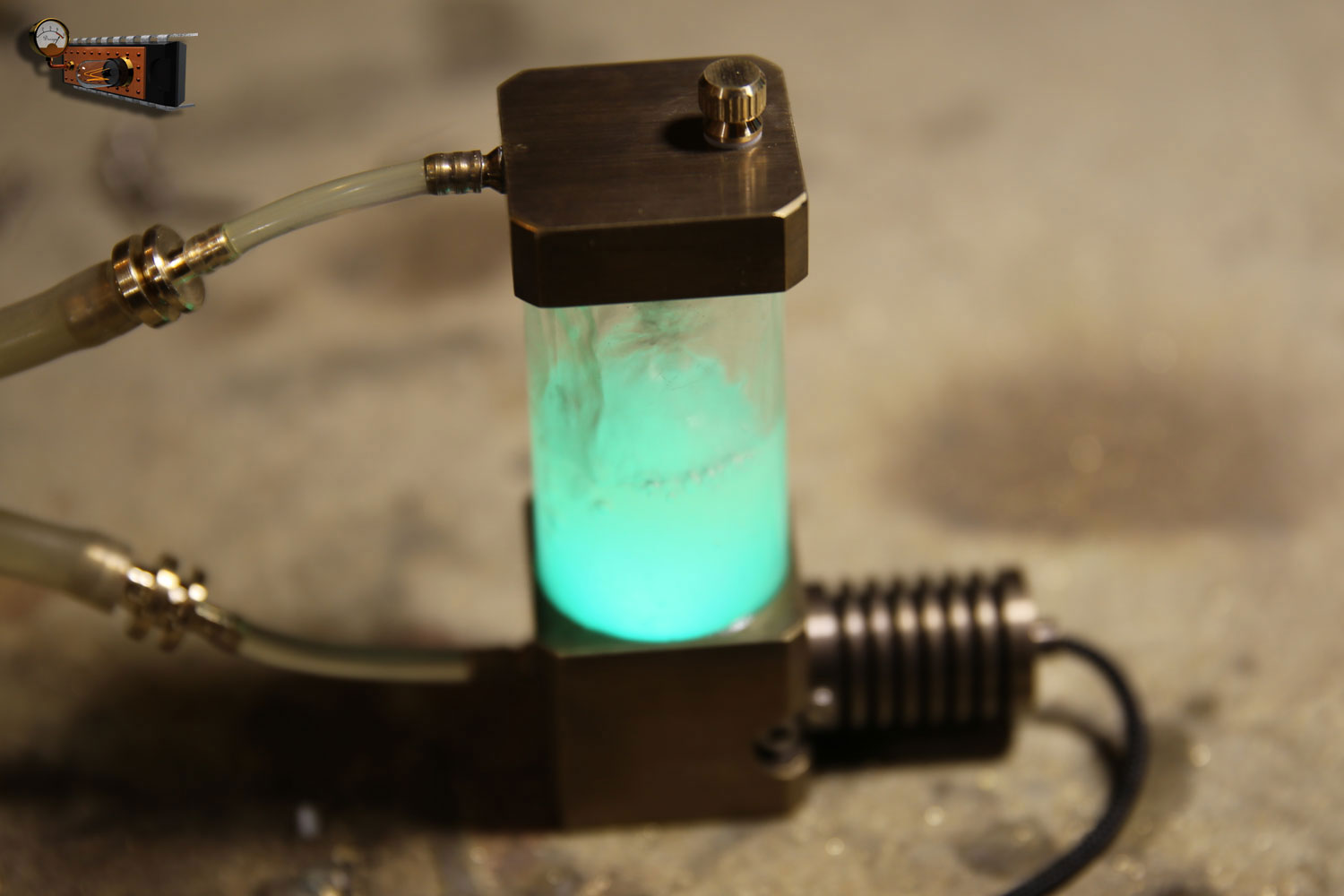

Стеклянная трубка вклеивается в латунные основания, верхнее имеет заливочный винт, а в нижнее предусмотрено посадочное гнездо для лазера и отражающее зеркало, которое вклеено под углом 45 градусов.
[
^
]
Wallery
15.02.2020 - 06:44
[
показать
]
14
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
15.02.2020 - 06:45
[
показать
]
18
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
У лазера снята коллиматорная линза для расширения пучка.
[
^
]
Wallery
15.02.2020 - 06:45
[
показать
]
16
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Внутренность бульбулятора заполняю флуоресцирующей жидкостью, её я получил, замочив в водно-спиртовой смеси (водке) красящий элемент от маркера для выделения текста.
[
^
]
Wallery
15.02.2020 - 06:45
[
показать
]
16
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Жидкость будет постоянно циркулировать по замкнутому контуру.
[
^
]
Wallery
15.02.2020 - 06:45
[
показать
]
13
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Размещаю бульбулятор на боковой стенке и обвешиваю всяким антуражем в виде трубопровода.
[
^
]
Wallery
15.02.2020 - 06:45
[
показать
]
13
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02
[
^
]
Wallery
15.02.2020 - 06:46
[
показать
]
13
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
На противоположной стенке размещаю разливной кран и небольшой механизм.
Механизм является просто антуражем и на самом деле не выполнят никаких функций.
[
^
]
Wallery
15.02.2020 - 06:46
[
показать
]
14
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Примеряю боковые стенки.
[
^
]
Wallery
15.02.2020 - 06:46
[
показать
]
14
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
К передней стенке прикрутил оконные рамы, в которые вклеил защитные стёкла.
[
^
]
Wallery
15.02.2020 - 06:46
[
показать
]
17
Статус:
Online
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Так же на передней стенке располагаются фары.
[
^
]
