"В гостях у сказки"

02

К задней стенке крепится плата часов, кнопки управления и контактная площадка для распайки проводов.

А это тотемный знак на коньке крыши избушки.

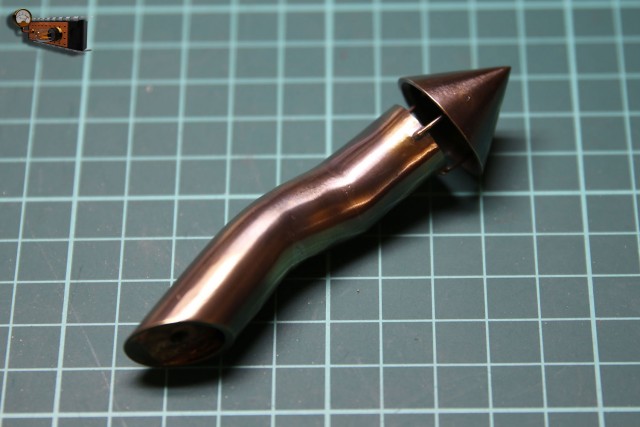

Дымовая труба.

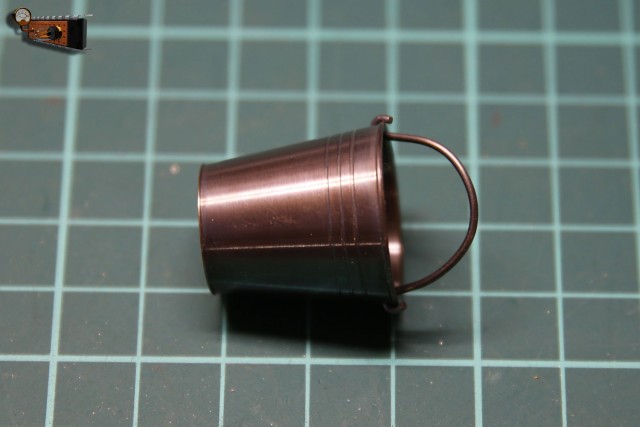

Под краном решил повесить ведро.

При проверке оказалось, что микропереключатели оказались великоваты для данной конструкции и я переделал датчики на герконовые.

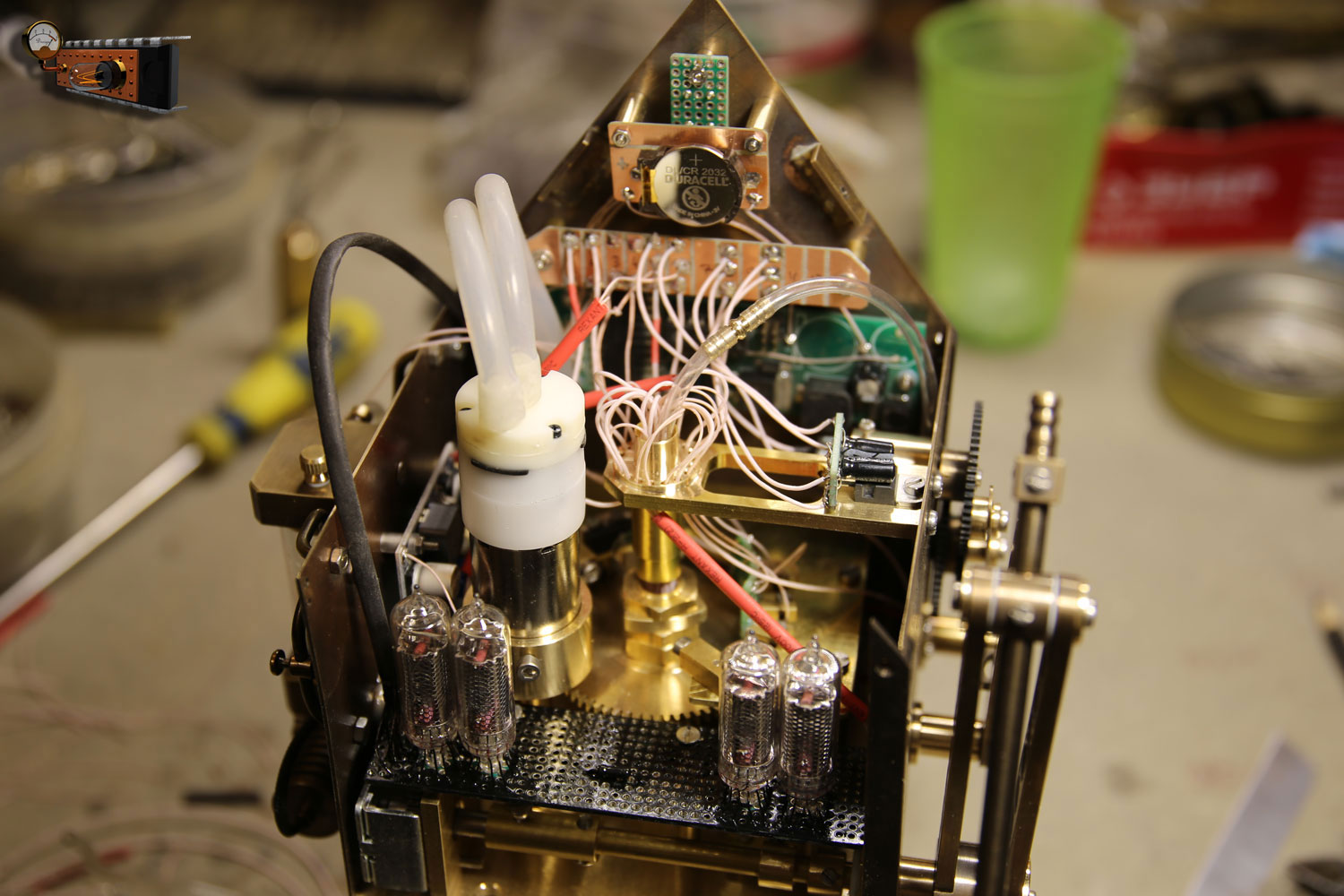

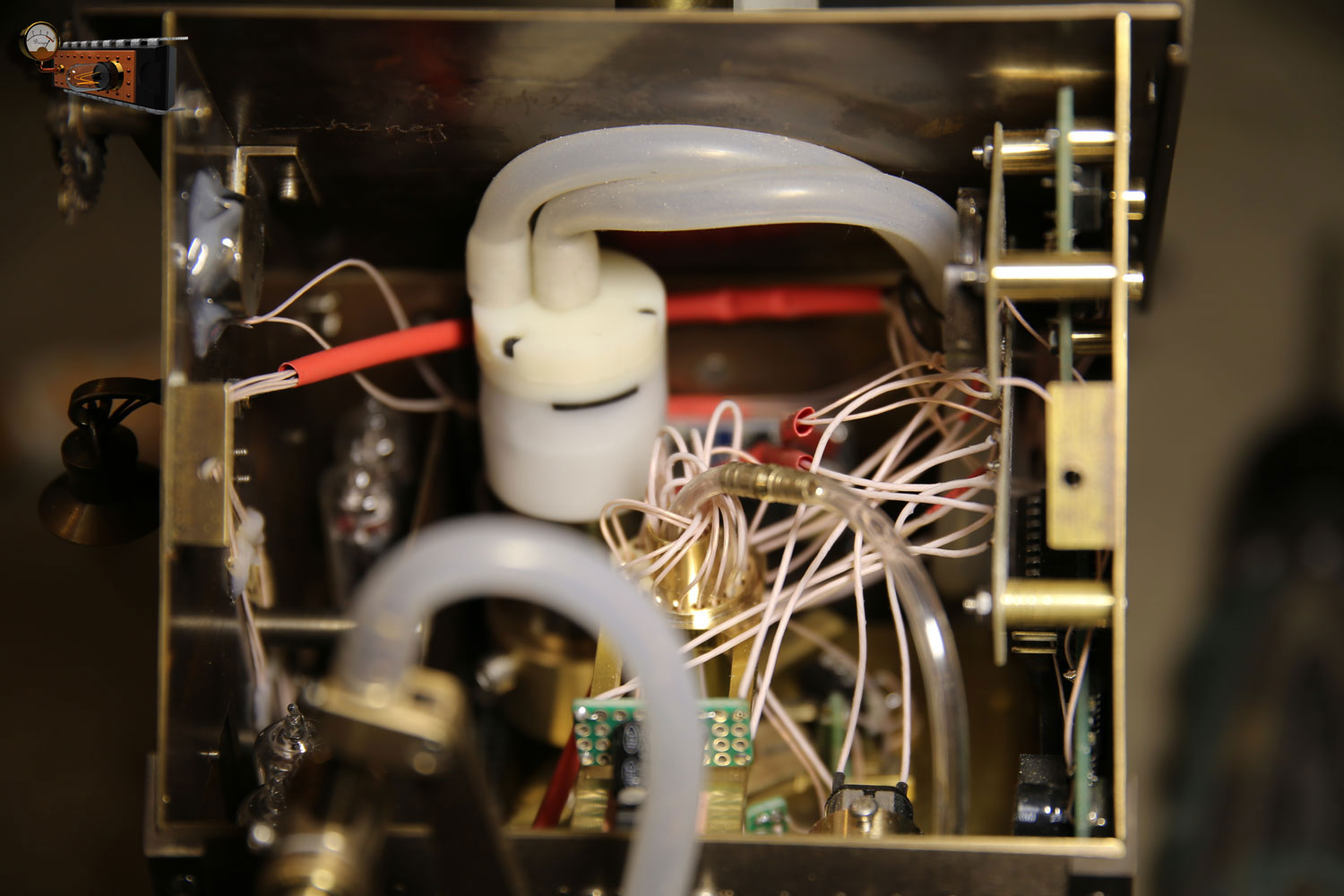

Размещаю в пространстве избушки водяной насос для бульбулятора.
По центру находится трубка, которая не позволяет проводам путаться и попадать в зубья привода.

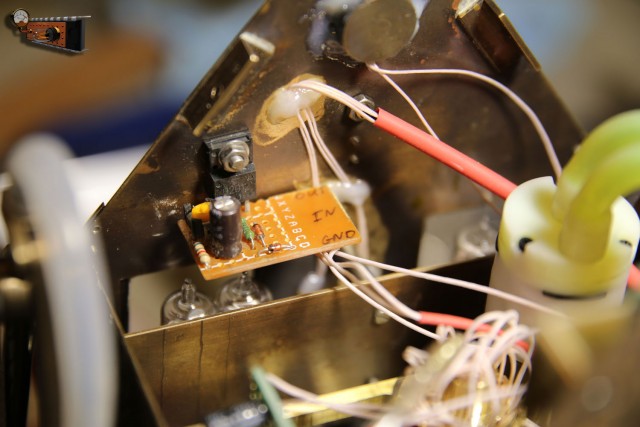

Так же разместил стабилизаторы для питания лазера и двигателя антуражных шестерёнок.
Насос бульбулятора планирую питать напряжением шесть вольт, а то при его стандартных двенадцати он сильно шумит.

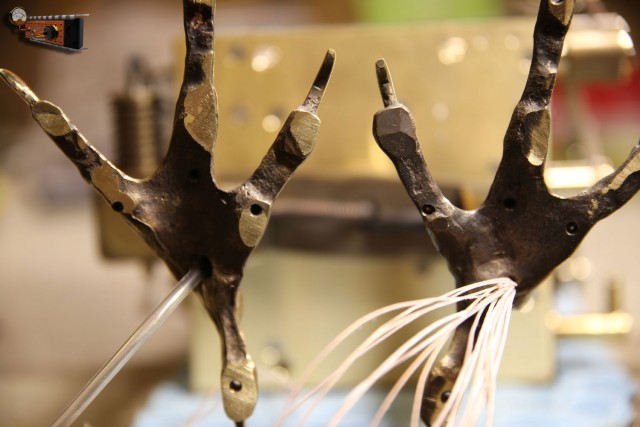

Все провода и трубка подачи горячительных напитков прокладываются в ногах избушки.
Получилось почти интимное фото.

Оканчиваю сборку избушки, осталось только прикрутить крышу.

02

Но после пробного запуска выяснилось, что насос не может начать нормальную работу при пониженном питании и пришлось ставить таймер, который запускает насос при полном напряжении, а потом плавно снижает его до шести вольт.

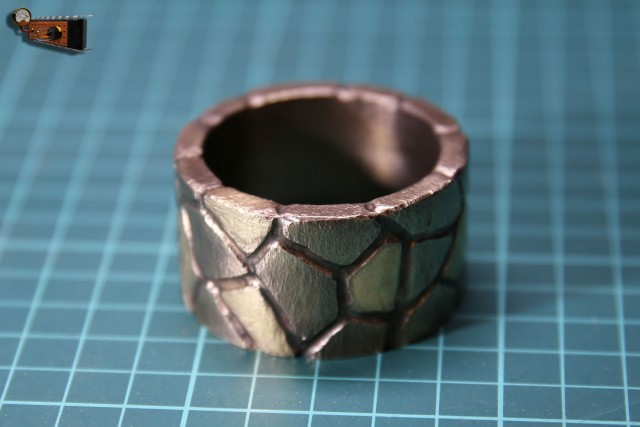

Звуковое сопровождение будет исходить из колодца, его я выточил из латуни и выгравировал на нём подобие каменной кладки.

Для создания атмосферы были куплены несколько фигурок из бронзового литья.
Но оказалось, что производитель схалтурил и вместо патинрования покрасил их каким-то чёрным лаком, который полностью смыть не получилось. Тога я решил его просто сжечь, а потом почистить фигурки стальной щёткой.
На фото момент прокаливания лягушки.

Говорящий колодец в сборе. Как в произведении Стругацких присутствует волшебная щука.

Это сообщение отредактировал Wallery - 15.02.2020 - 07:41

Перистальтический насос стилизовал под сарайчик. Ну, или под собачью конуру, это кому как покажется.

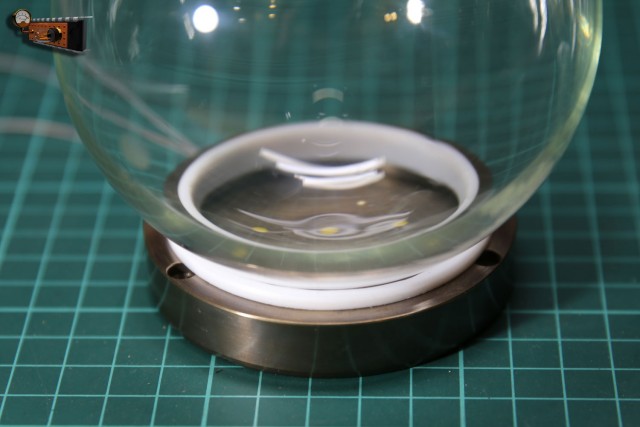

В качестве ёмкости для хранения запаса напитков использую шаровую колбу объёмом 500 миллилитров.

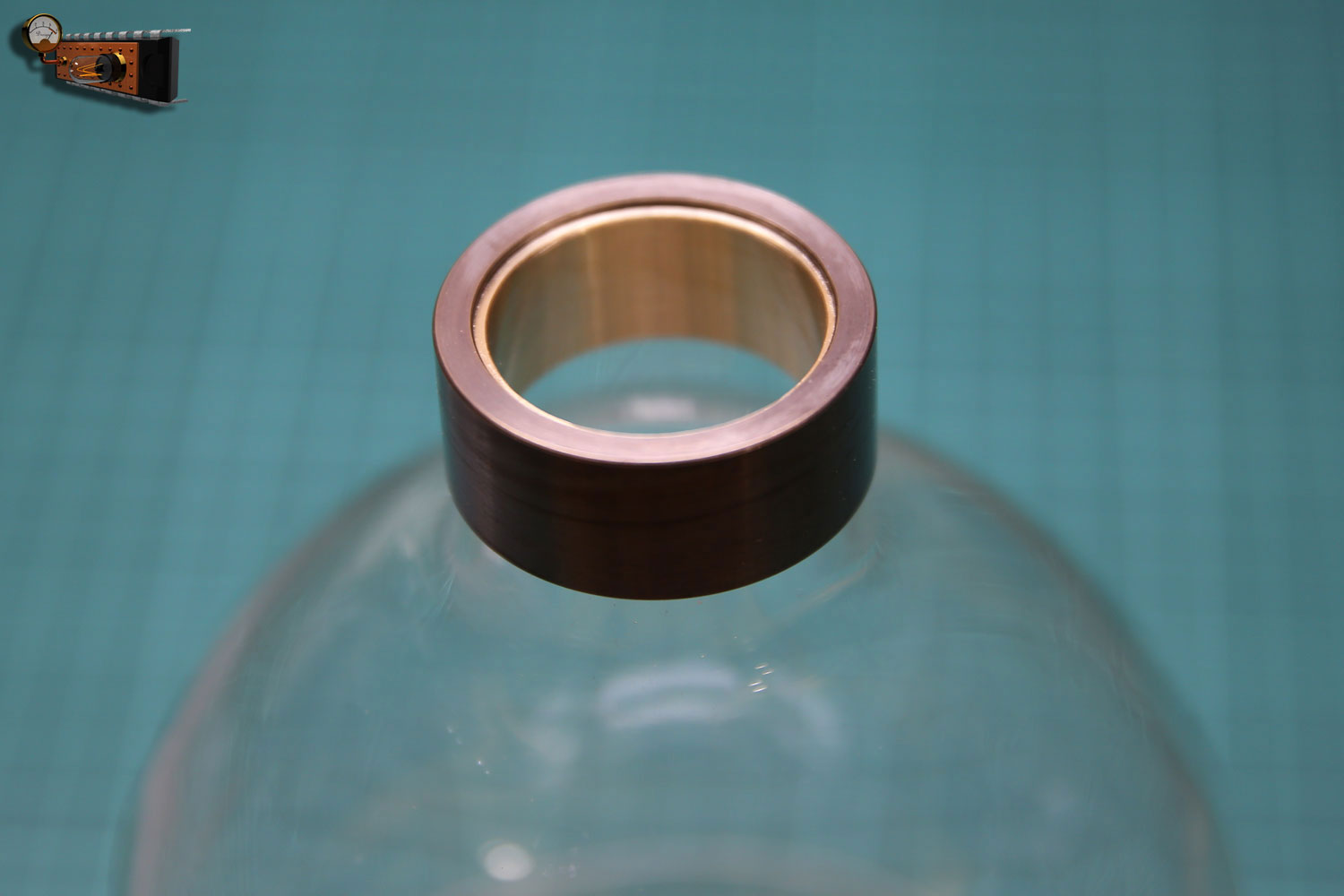

У колбы максимально укоротил горлышко и сделал латунную окантовку.

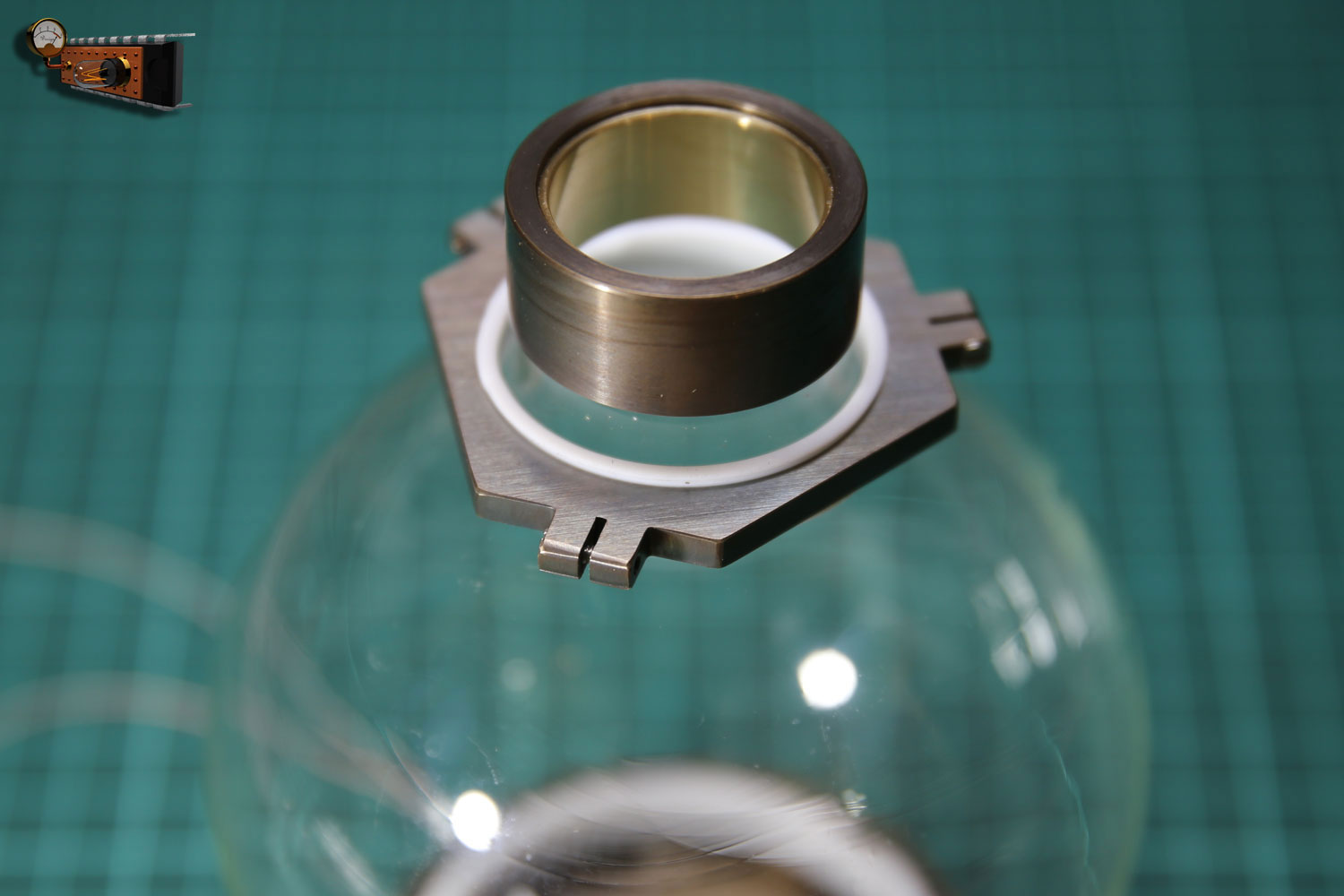

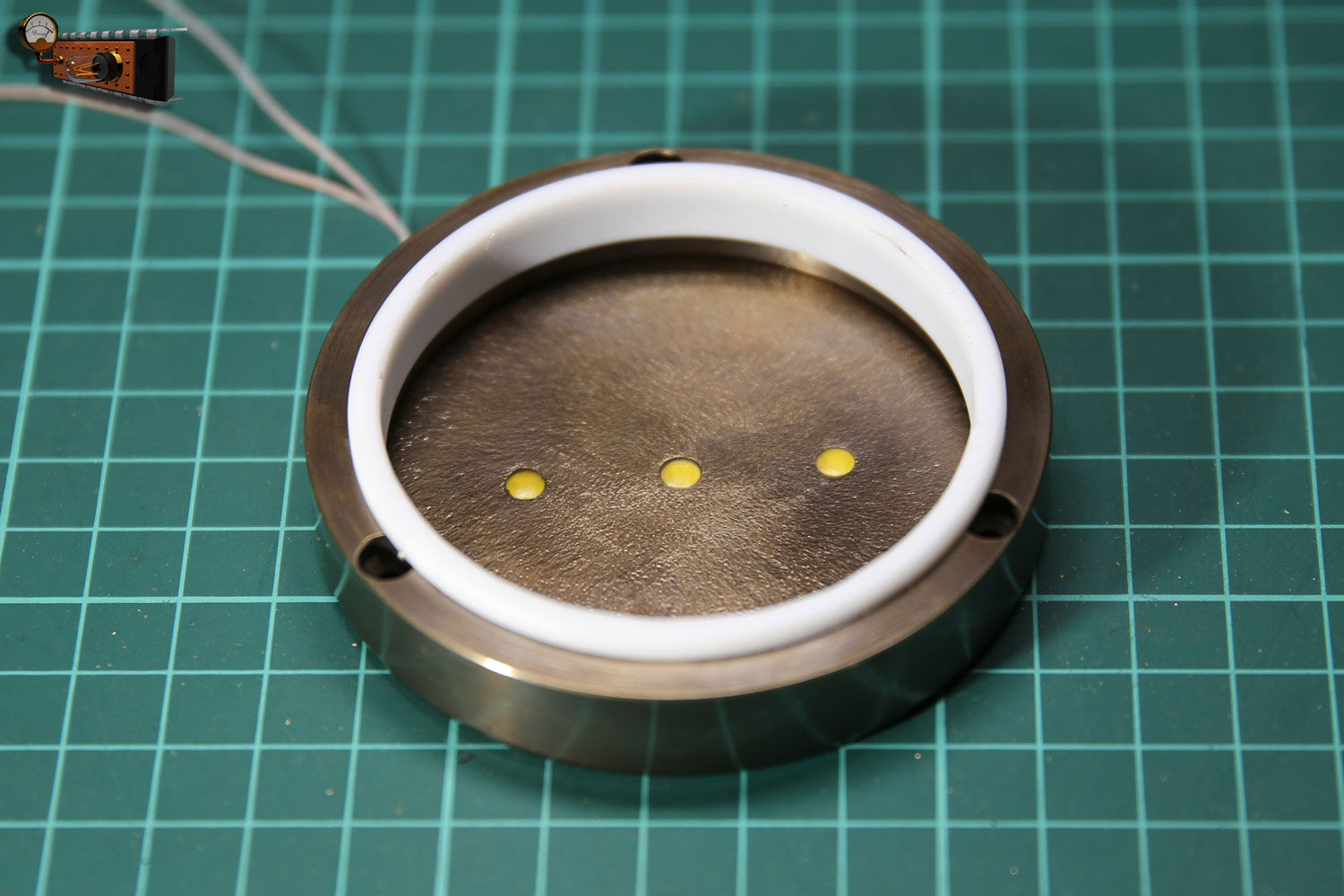

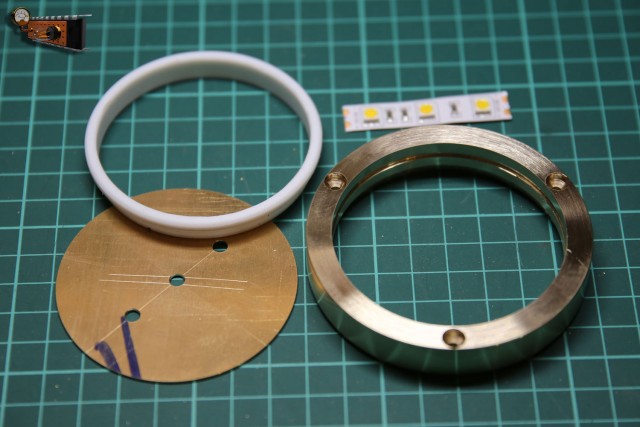

Опираться колба будет на подставку с подсветкой. Для безопасности подставка имеет фторопластовую вставку.

02

03

От падения колбу защищает треугольный хомут, он будет удерживаться цепочками.

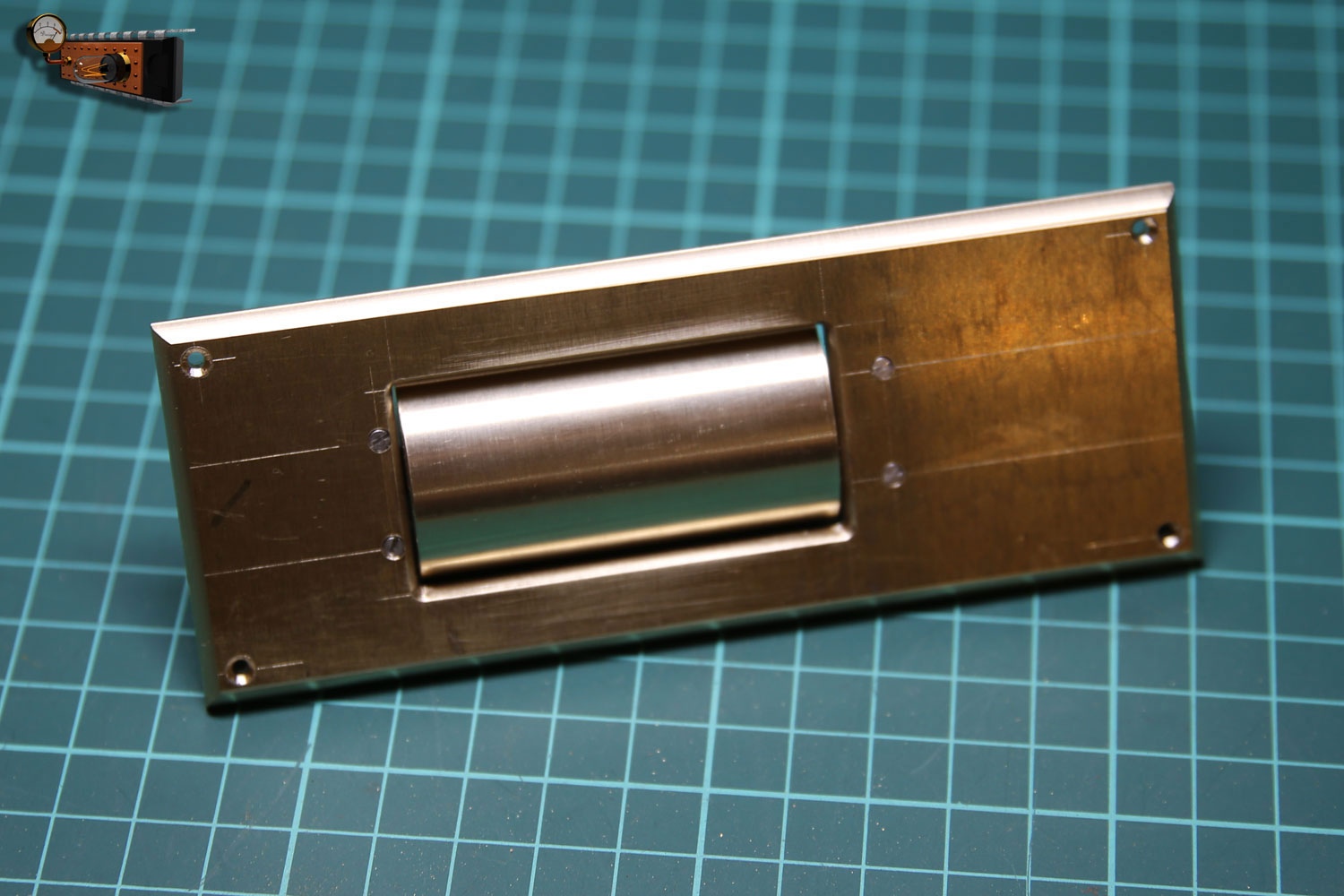

Пульт управления делаю прячущимся. Кнопки располагаются на одной стороне, а название с противоположной.

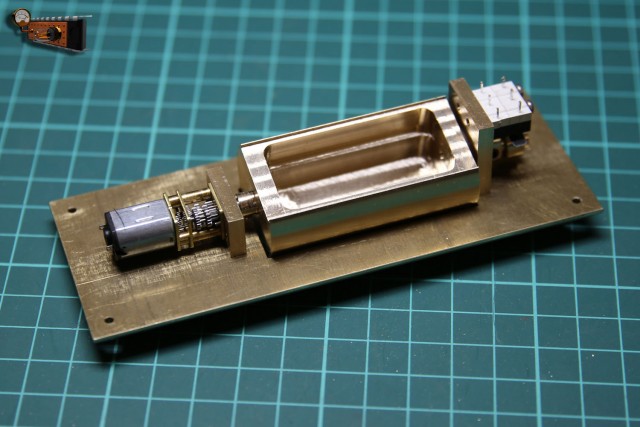

Поворотный барабан приводится в движение миниатюрным двигателем и имеет концевики для его позиционирования.

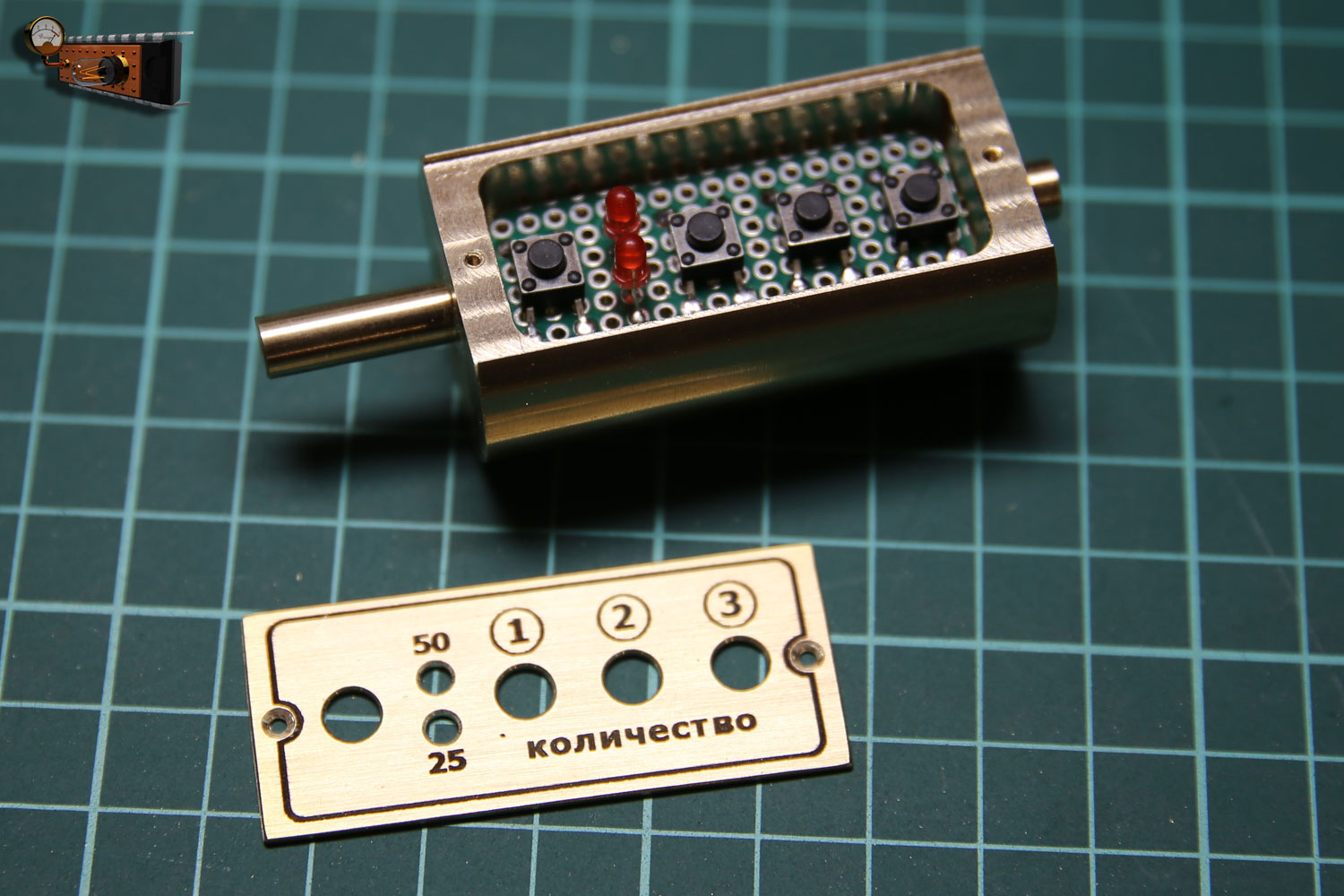

Внутри барабана располагается плата с тактовыми кнопками и индикаторными светодиодами.

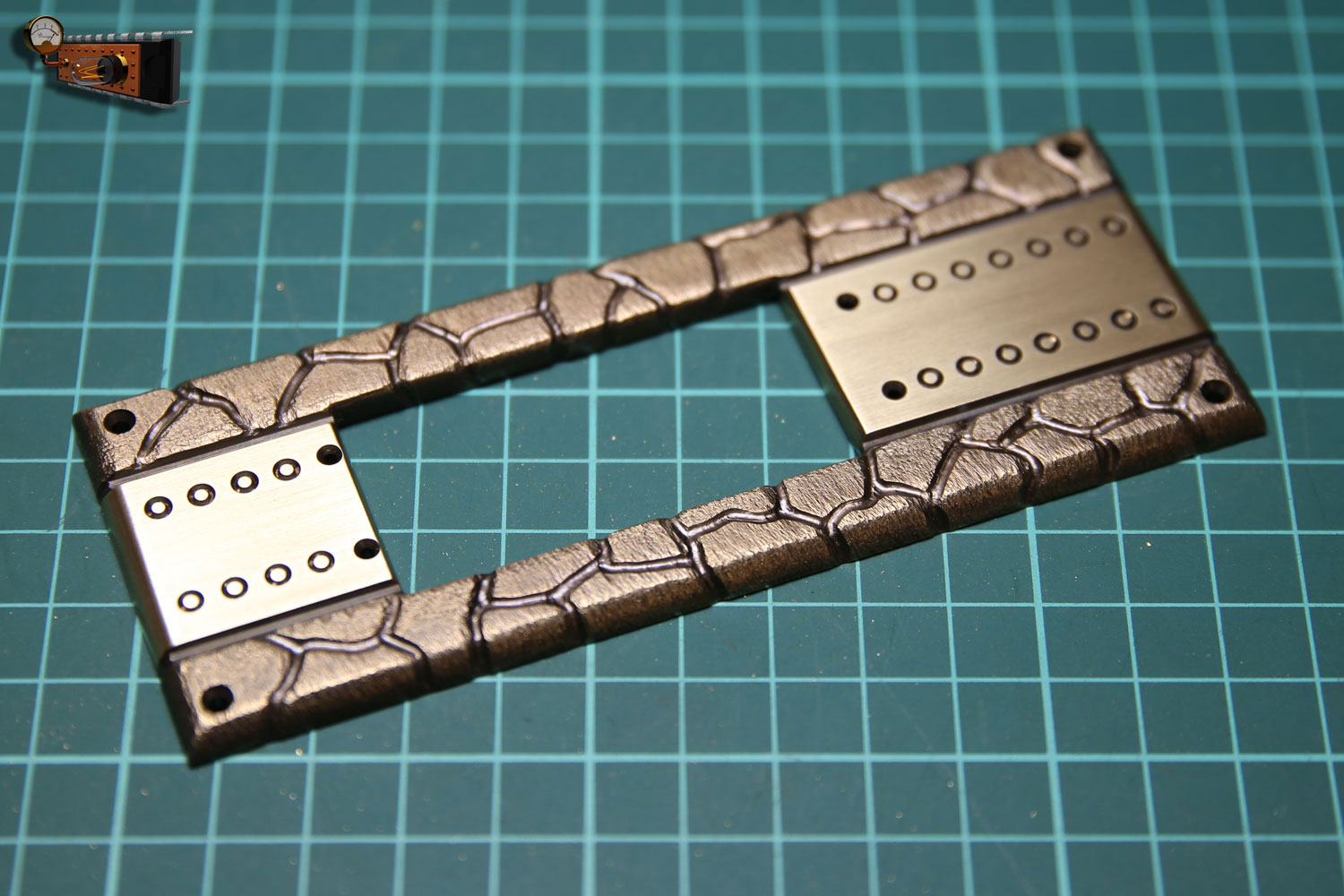

Далее основанию механизма придаю надлежащий вид.

На барабане вытравливаю название. Накатать плёнку фоторезиста не оказалось проблемой, проблемы возникли дальше. Чтобы не повредить поверхность самого барабана требуется защитить его от раствора хлорного железа, так, чтобы вытравить только название.
Обычный скотч не обеспечивает нужной герметизации и подтекает на углах и стыках. Поэтому решил герметизировать пластилином. И вот тут меня ожидала засада!
Я в последний раз лепил из пластилина ещё в школе и пластилин был ещё советского производства – мягкий и податливый, до сих помню его запах. Сейчас же я купил какой-то импортный, другого в продаже не оказалось.
Так вот теперь я точно знаю, что слово «нелепица» означает пластилин низкого качества!
Этот пластилин оказался твёрдым и при попытке что-либо из него слепить он просто трескался!
Тогда я его подогрел, но это помогло мало, он стал напоминать собой некую студенистую субстанцию. И при этом сильно пачкается…

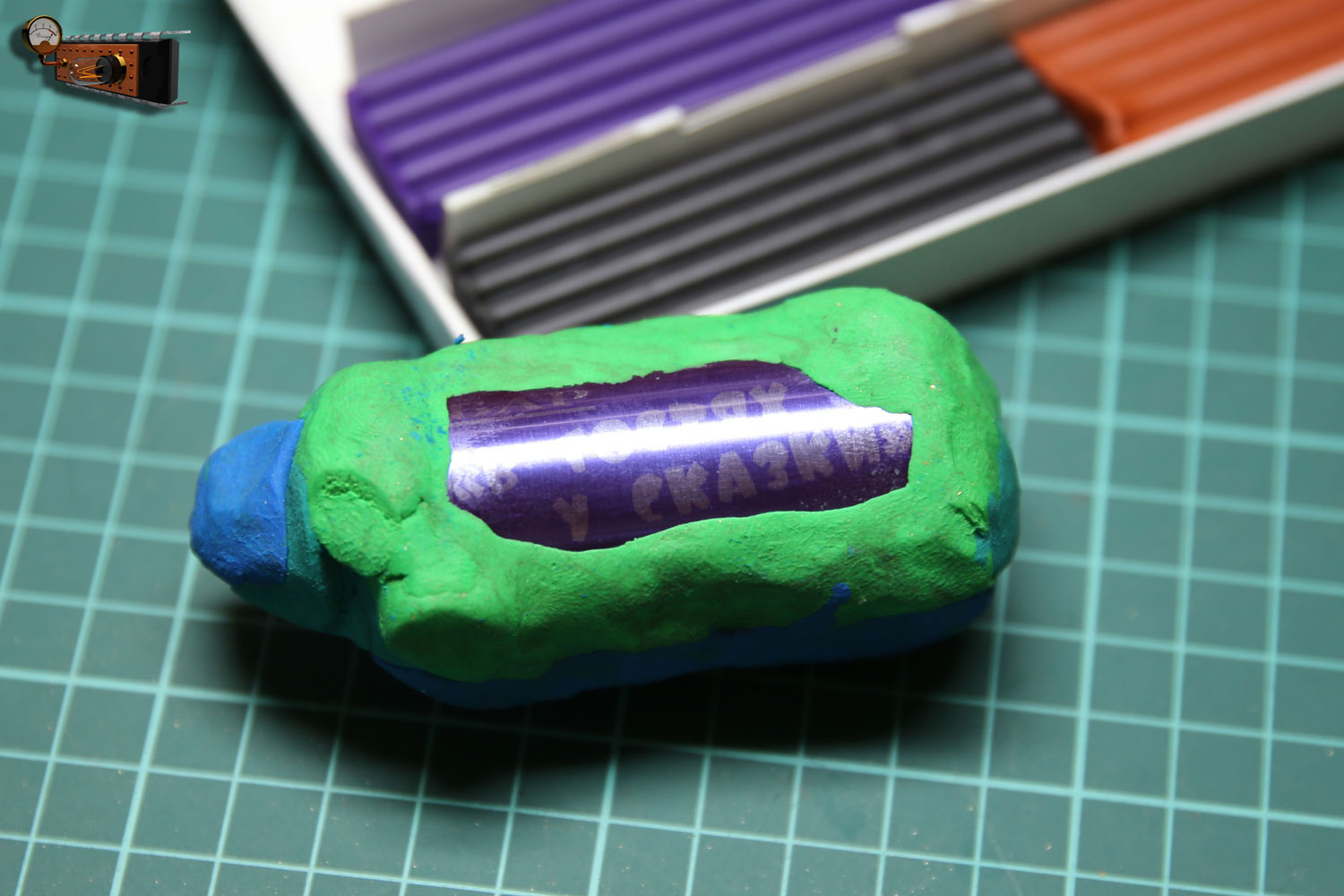

В общем с большим трудом закатал барабан в пластилин.
