Первая немецкая подводная лодка-музей U1


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

ЭхЭх	4.01.2019 - 00:20 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	129 Для любителей истории военно-морского флота. В Мюнхене, в Политехническом музее, есть уникальный экспонат: первая немецкая подводная лодка U1. На ЯПе о ней вскользь упоминали в далеком 2011 году, а тут под руку попалась более объемная информация. Дополнительно хочется обратить внимание на отношение к истории своей страны: проиграв две мировые войны, немцы все-таки умудрились сохранить эту лодку. Итак, любители, понеслись: 17 фото 1. Так выглядела эта ПЛ в её лучшие годы
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

ЭхЭх	4.01.2019 - 00:21 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	Подводная лодка U 1 была постоена в 1906 г. по заказу немецкого военно-морского министерства ("Reichsmarineamt") для изучения нового класса боевой техники. Место постройки: г. Киль, верфь Germaniawerft (входила в концерн Круппа). При постройке учитывался французский опыт (Narval Q 4), а так же опыт, накопленный при строительстве подводных лодок типа "Карп" для русского флота. 2. Центральный пост U 1
	[^]

ЭхЭх	4.01.2019 - 00:22 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	3. Чертежи этой ПЛ.
	[^]

ЭхЭх	4.01.2019 - 00:23 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	4. Сейчас эта ПЛ выглядит совсем иначе, чем в годы службы. С ПЛ удалён легкий корпус и, для наглядности, прорезаны отверстия в прочном
	[^]

ЭхЭх	4.01.2019 - 00:23 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	В немецком флоте U 1 была задействована в качестве учебно-испытательного корабля и не сделала за всю свою активную жизнь ни одного боевого похода, хотя и была к этому готова - в случае начала боевых действий. 5. Остатки внешней обшивки U 1. Примерно так выглядел раньше ее лёгкий корпус
	[^]

ЭхЭх	4.01.2019 - 00:24 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	По условиям Версальского "мирного" договора, заключённого летом 1919 г., все свои ПЛ немцы должны были пустить на слом - что и было уже даже начато на примере U 1, но в последний момент лодку купил Немецкий музей, который смог убедить специальную комиссию союзников в том, что ПЛ в таком виде, да ещё и в далёком от морей и океанов Мюнхене, не представляет никакой боевой ценности. И вот, уже почти как 100 лет, эта ПЛ является одним из интереснейших экспонатов Немецкого музея. 6. Торпедный отсек. Один торпедный аппарат и 3 торпеды полного боезапаса
	[^]

ЭхЭх	4.01.2019 - 00:25 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	7. Каюта капитана. Очень аскетично. Мебель в стиле IKEA
	[^]

ЭхЭх	4.01.2019 - 00:25 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	8. Офицерская каюта. Хорошо видно, что переборки (вернее, люки в них) не являются водонепроницаемыми
	[^]

ЭхЭх	4.01.2019 - 00:26 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	9. У матросов (до 10 чел. в экипаже) всё было гораздо проще. Большое количество аккумулятных батарей не позволяло создать излишне комфортные условия
	[^]

ЭхЭх	4.01.2019 - 00:26 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	10. Что-то похожее на индивидуальный спасательный аппарат, используемый при авариях
	[^]

ЭхЭх	4.01.2019 - 00:27 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	11. Указатель глубины погружения. Интересно, что максимальная допустимая глубина погружения по проекту была 30 м, а этот глубиномер имеет шкалу только до 25 м
	[^]

ЭхЭх	4.01.2019 - 00:27 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	12. Машинный отсек. Один из двух двухтактных керосиновых двигателей для надводного хода (2х 200 л.с., позволяли развивать ход до 10,8 узлов)
	[^]

ЭхЭх	4.01.2019 - 00:28 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	13. Пост управления электромоторами в том же машинном отсеке. При движении под водой (максимальная скорость: 8,7 узлов) они запитывались от аккумуляторных батарей. При надводном ходе они (в роли генераторов) эти же батареи и заряжали
	[^]

ЭхЭх	4.01.2019 - 00:29 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	14. Второй керосиновый двигатель отсутствует, зато коленчатый вал прекрасно сохранился
	[^]

ЭхЭх	4.01.2019 - 00:30 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	15. Написано про то, что этот электромотор постоянного тока с двойным коллектором и общим полем
	[^]

ЭхЭх	4.01.2019 - 00:30 [ показать ]
Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	16. Корма. На заднем плане виден вал левого гребного винта
	[^]

ЭхЭх	4.01.2019 - 00:32 [ показать ]

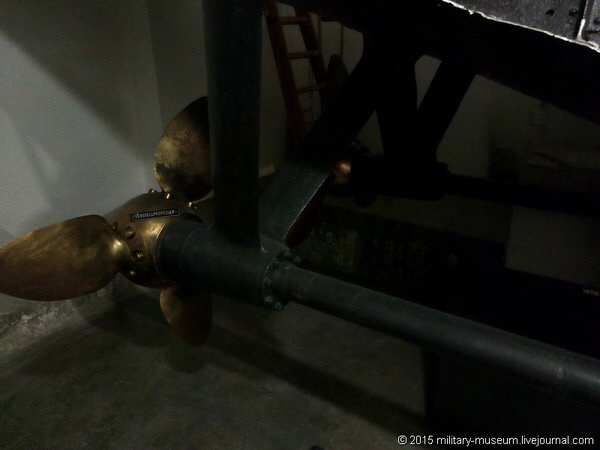

Статус: Offline Санитар ЯПа Регистрация: 28.01.18 Сообщений: 3358	Будите в Мюнхене - обязательно посетите этот музей, там много всего интересного. Расписание работы: Ежедневно с 9:00 до 17:00, кроме праздников и катастроф. Сколько стоит: взрослый билет: 11 евро. Есть скидки для групп, школьников, студентов и пенсионеров. 17. А вот и сам винт Все
	[^]

drzerg	4.01.2019 - 00:34 [ показать ] 18
Статус: Offline Ярила Регистрация: 30.01.17 Сообщений: 1222	Спасибо, было интересно.
	[^]

Maduganga

4.01.2019 - 00:35

Статус: Offline

Хохмач

Регистрация: 9.01.17
Сообщений: 684

Цитата

По условиям Версальского "мирного" договора, заключённого летом 1919 г., все свои ПЛ немцы должны были пустить на слом - что и было уже даже начато на примере U 1

Иной "мирный" договор чёт вспомнился прям... По которому на бывших территориях ракетные с авианесущими крейсера на слом пускались, да бомбардировщики стратегические...

[^]

Базилио3	4.01.2019 - 00:35 [ показать ] -49
Статус: Offline Шутник Регистрация: 19.07.18 Сообщений: 40	Тс, ты нам пытаешься рекламировать прототипы лодок, котрые потом людей во Второй мировой топили?
	[^]

Rold

4.01.2019 - 00:38

Статус: Offline

Ярила

Регистрация: 14.07.10
Сообщений: 7083

Цитата (ЭхЭх @ 4.01.2019 - 00:24)

По условиям Версальского "мирного" договора, заключённого летом 1919 г., все свои ПЛ немцы должны были пустить на слом - что и было уже даже начато на примере U 1, но в последний момент лодку купил Немецкий музей, который смог убедить специальную комиссию союзников в том, что ПЛ в таком виде, да ещё и в далёком от морей и океанов Мюнхене, не представляет никакой боевой ценности. И вот, уже почти как 100 лет, эта ПЛ является одним из интереснейших экспонатов Немецкого музея.

Обманули немцы союзников. Через 16 лет они снова спустили на воду подводную лодку U-1.

Цитата

U-1

Тип: II-A. Заложена 11 февраля 1935 года, «Дойче верке», Киль.

Спущена на воду 29 июня 1935 года, первый командир — капитан-лейтенант Клаус Эверт. 2 боевых похода. Пропала без вести после 6 апреля 1940 года. Вероятная гибель на минном барраже в Северном море. 24 погибших (весь экипаж). По другим данным, потоплена британской субмариной «Нарвал». Последний командир — капитан-лейтенант Юрген Дееке.

Первая немецкая подводная лодка-музей U1

[^]

Antonim	4.01.2019 - 00:38 [ показать ] 4
Статус: Offline Юморист Регистрация: 9.11.09 Сообщений: 418	То ли ракурс съемки такой, то ли капитан каждый раз стол двигал, чтобы дверь закрыть. Да и работал/обедал за ним стоя.
	[^]

АМАЛКЕР

4.01.2019 - 00:38

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 774

Цитата (Базилио3 @ 4.01.2019 - 00:35)

Тс, ты нам пытаешься рекламировать прототипы лодок, котрые потом людей во Второй мировой топили?

Дебилушко.
Это наука и техника.
И какая-никакая история.
Ножами тоже много народу зарезано, давайте ножи отменим?
И автомобили, из за них тоже люди гибнут.

[^]

volnyj

4.01.2019 - 00:39

Статус: Offline

Приколист

Регистрация: 3.01.11
Сообщений: 392

Цитата (Базилио3 @ 3.01.2019 - 23:35)

Тс, ты нам пытаешься рекламировать прототипы лодок, котрые потом людей во Второй мировой топили?

Дураккакойто, иди проспись.

[^]

ИвановИванИв	4.01.2019 - 00:39 [ показать ] 32
Статус: Offline Хохмач Регистрация: 5.12.12 Сообщений: 784	Какой же всё таки стремительный был 20-й век ! Меньше чем за сто лет пройден путь от консервных банок из говна и рыбъей чешуи до атомных ракетоносцев ! И это не смотря на две чудовищные войны ! Всегда удивлялся человеческому нутру, с одной стороны он способен творить такие великие вещи а с другой не может превозмочь энурез в лифте :(
	[^]
