Nixie clock: новые часы на 6 лампах ИН-14

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

~~Matvey6191~~ 9 сен 2018 в 19:36

Приколист • На сайте 8 лет

Сообщений: 399

106

0. Итак, я наконец продал все свои старые часы, а на появившиеся деньги купил материалы и лампы для новых. Вот что из этого получилось.

Всего будет 18 картинок.

Эта схема часов на 6 индикаторах ИН-14 мне очень нравится (можете найти здесь пару прошлых моих постов об их сборке), однако я стараюсь постоянно её улучшать: каждые новые часы чем-то отличаются от предыдущих.

1. Рассказывать о процессе сборки электронной части в очередной раз я не стану, зато напишу о корпусе.
Готовая плата выглядит вот так:

Nixie clock: новые часы на 6 лампах ИН-14

Тэги: #своими руками, #часы, #лампы

Yap 17.05.2026 - 22:36

Продам слона • На сайте 21 год

1. Рассказывать о процессе сборки электронной части в очередной раз я не стану, зато напишу о корпусе.
Готовая плата выглядит вот так:

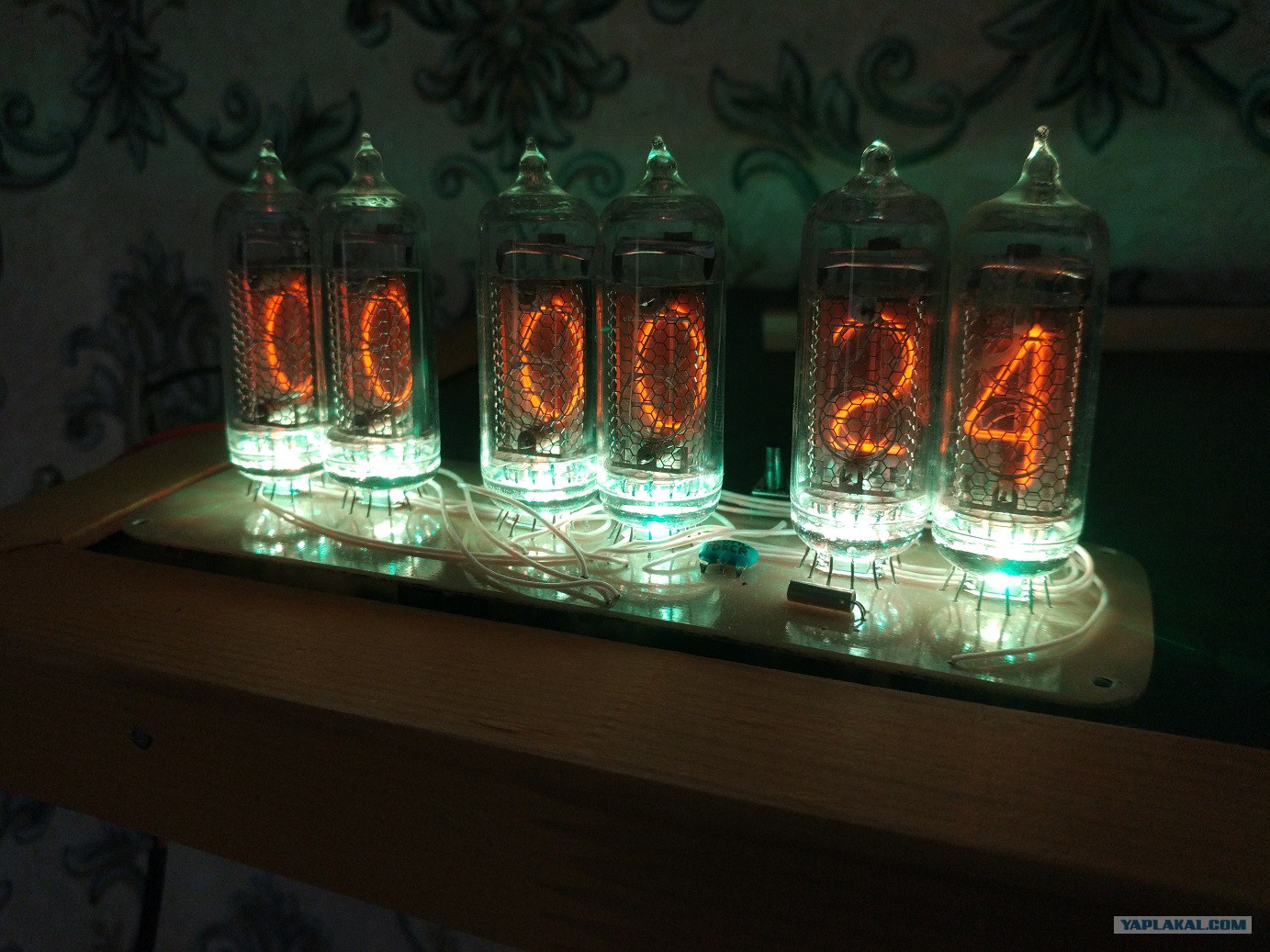

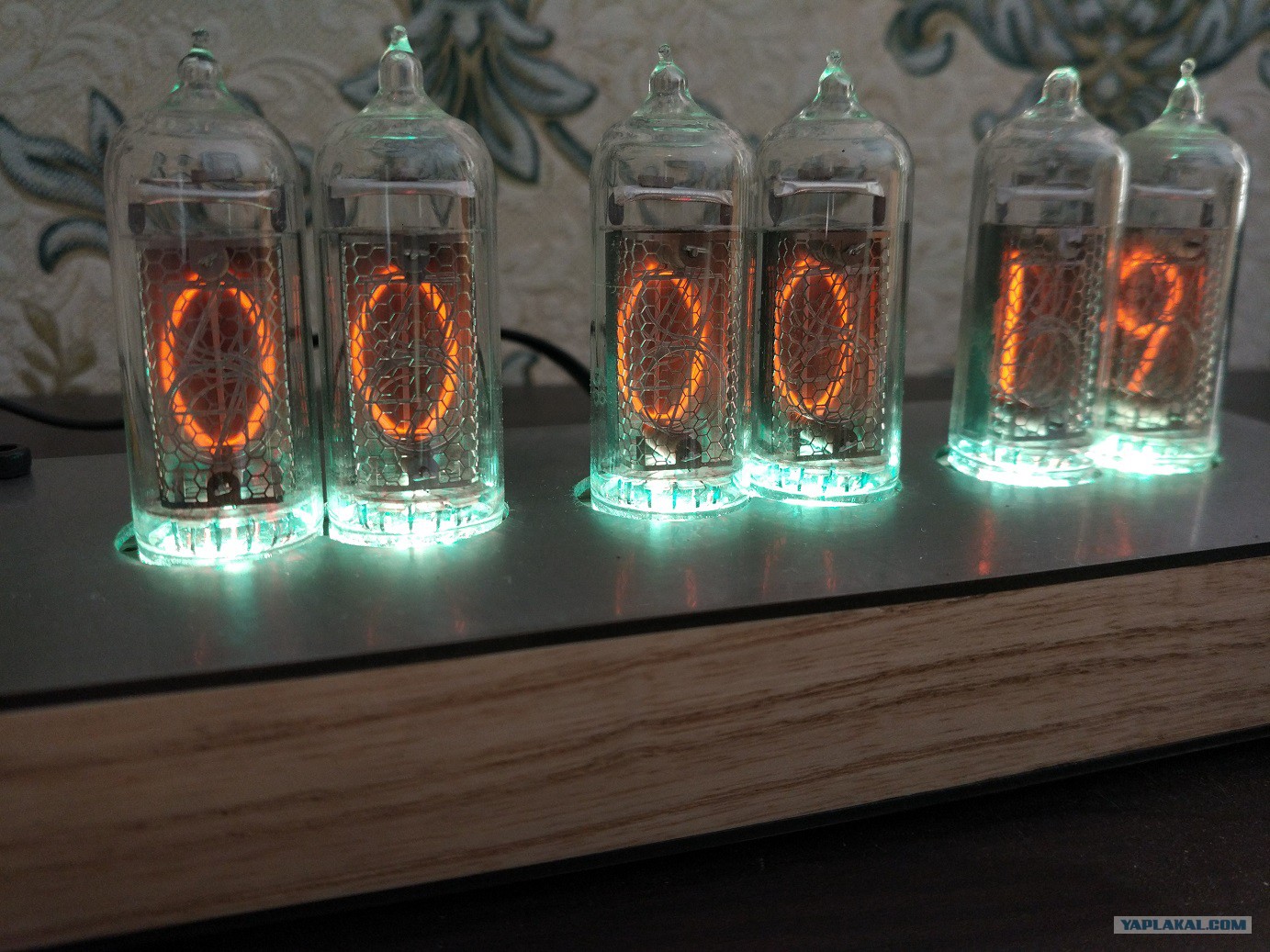

2. Под другим углом. Подсветка, кстати, отключаемая.

3. Для корпуса в этот раз использован кусок ясеня толщиной 20 мм. Когда плата была собрана и проверена, а деревяшка выпилена нужных размеров и ошкурена, я разметил на ней габариты платы:

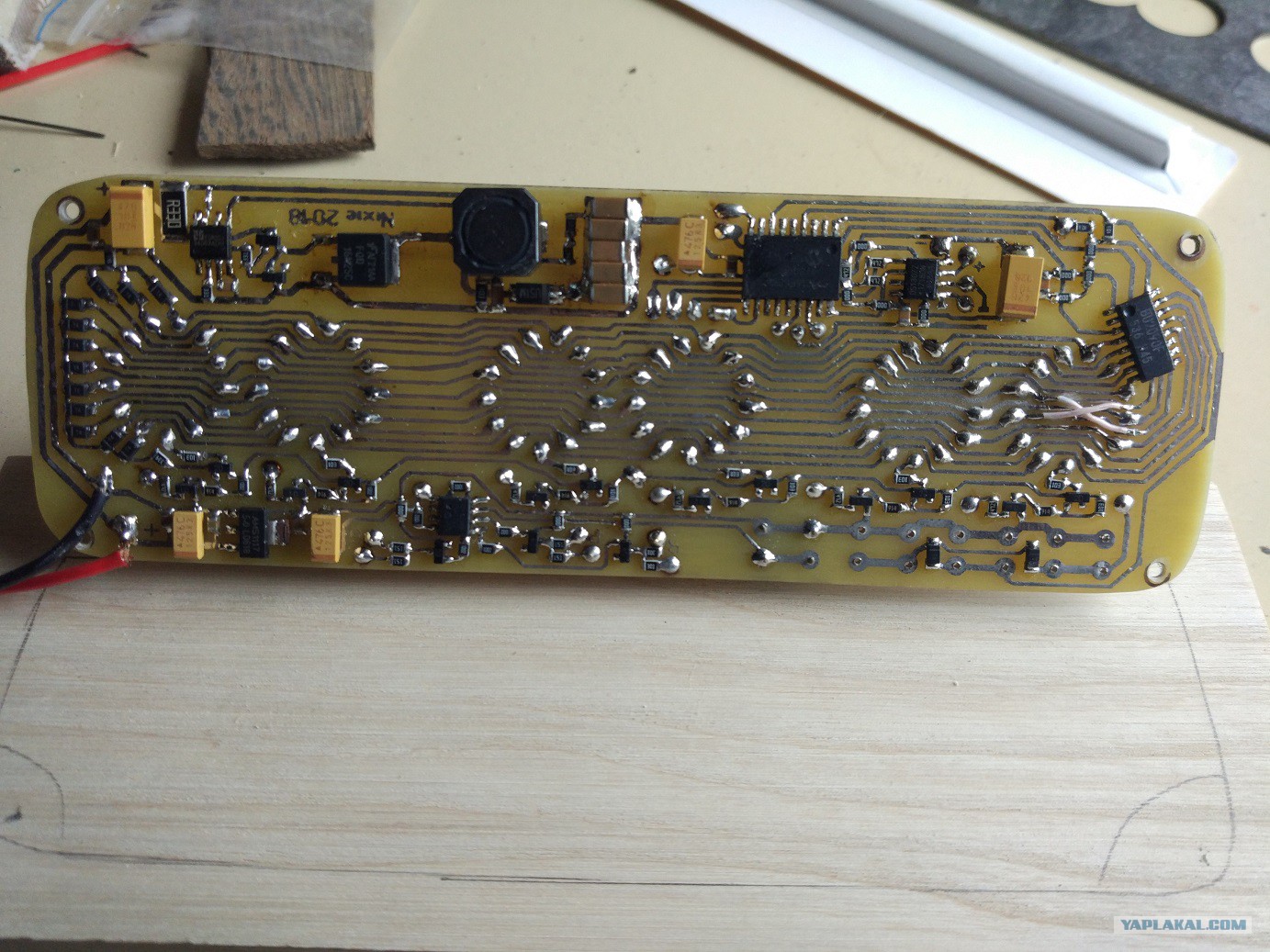

4. Вот так, кстати, выглядит плата снизу:

5. Отличие от прошлых часов - полный переход на керамические и танталовые конденсаторы.

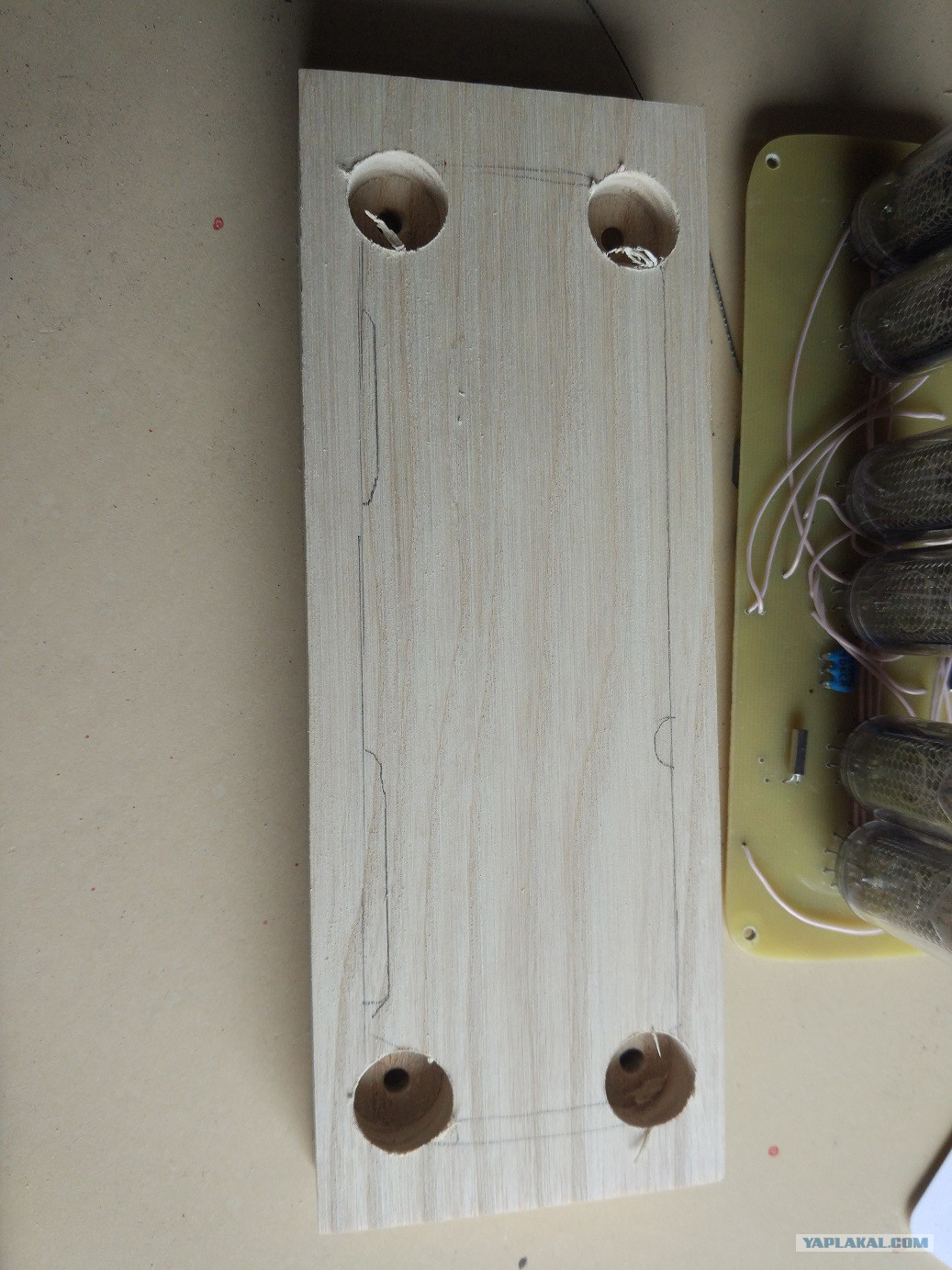

Затем высверлил по углам 4 выемки - позже на образовавшиеся выступы будет опираться плата:

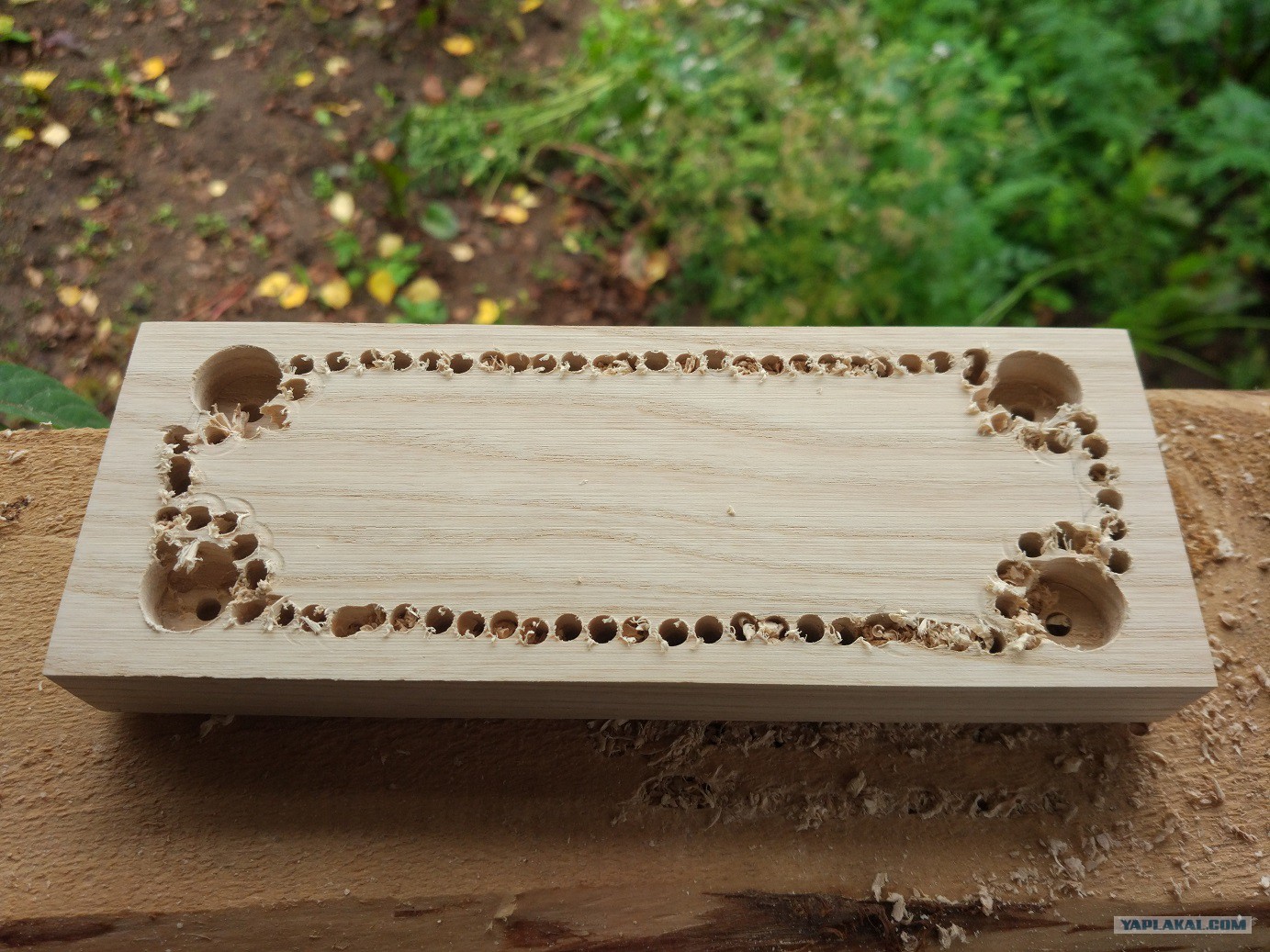

6. Просверлил множество отверстий по периметру:

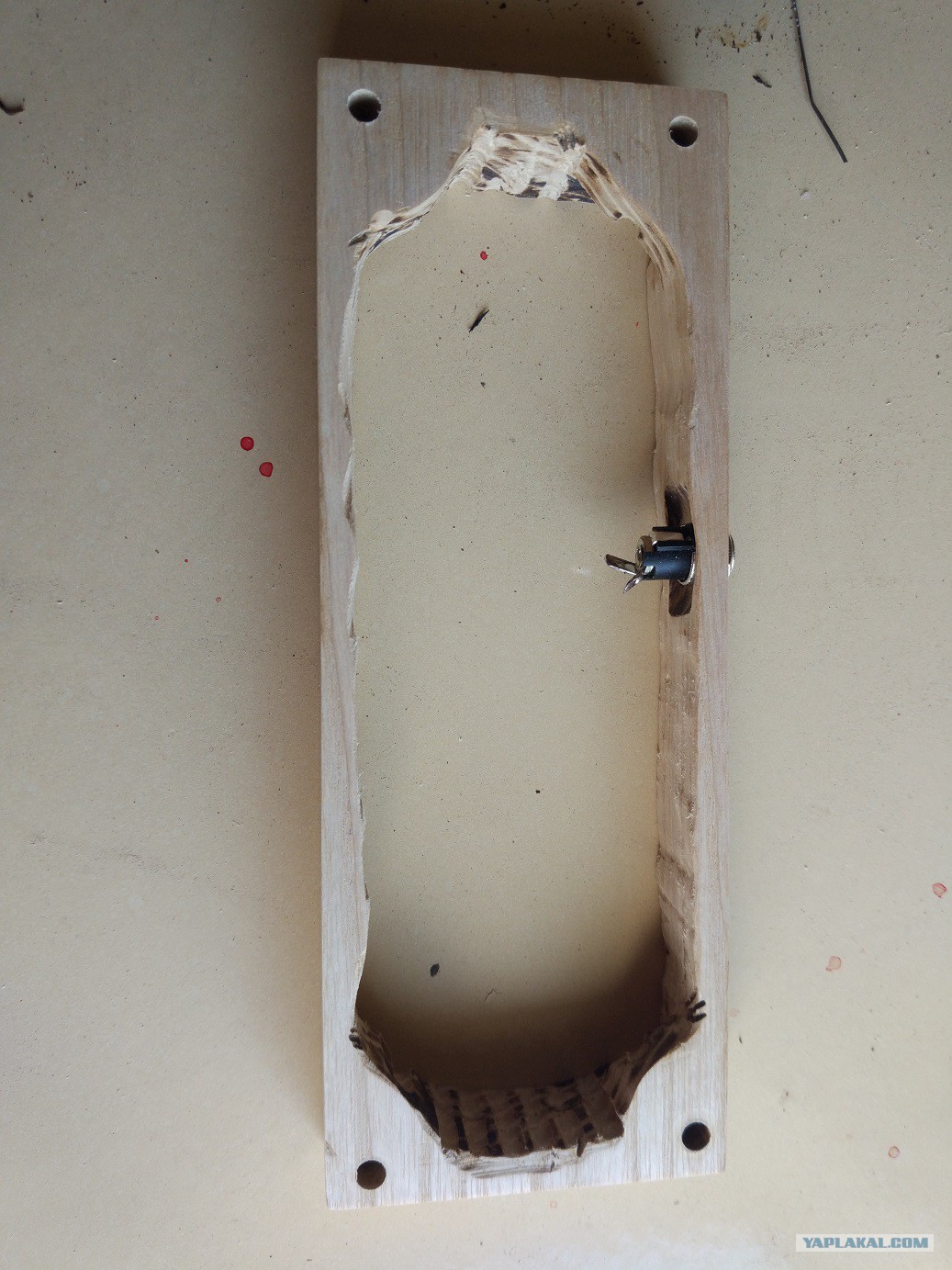

7. Ручным лобзиком выпилил остальное и убрал лишнее:

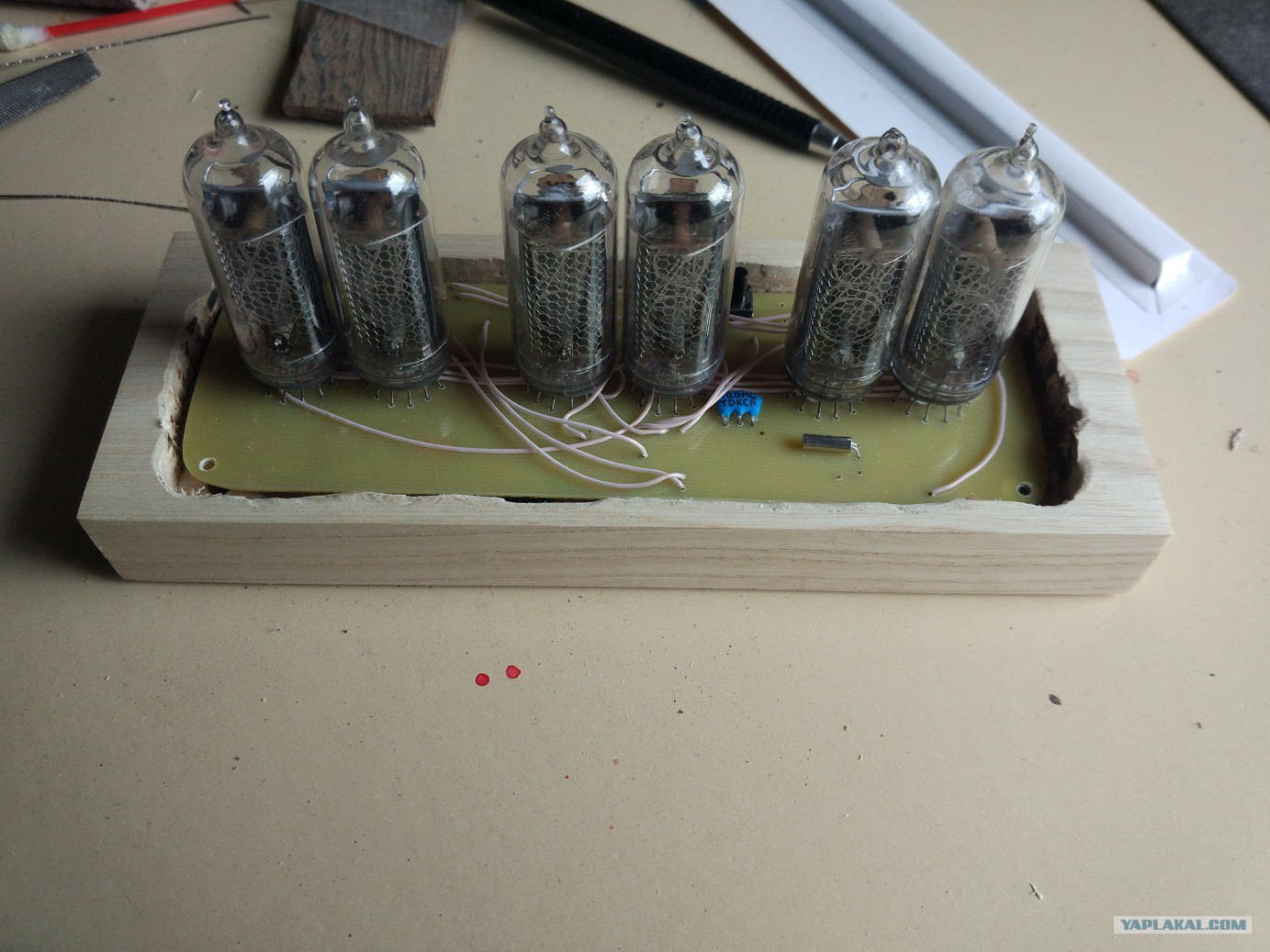

8. Доработал Дремелем. Примерка:

9. Примерка крышки:

10. Сделал углубление для разъёма питания:

11. Закрепил его:

12. Вид снизу:

13. Установил плату в корпус, закрепил 4 винтами, установил крышки:

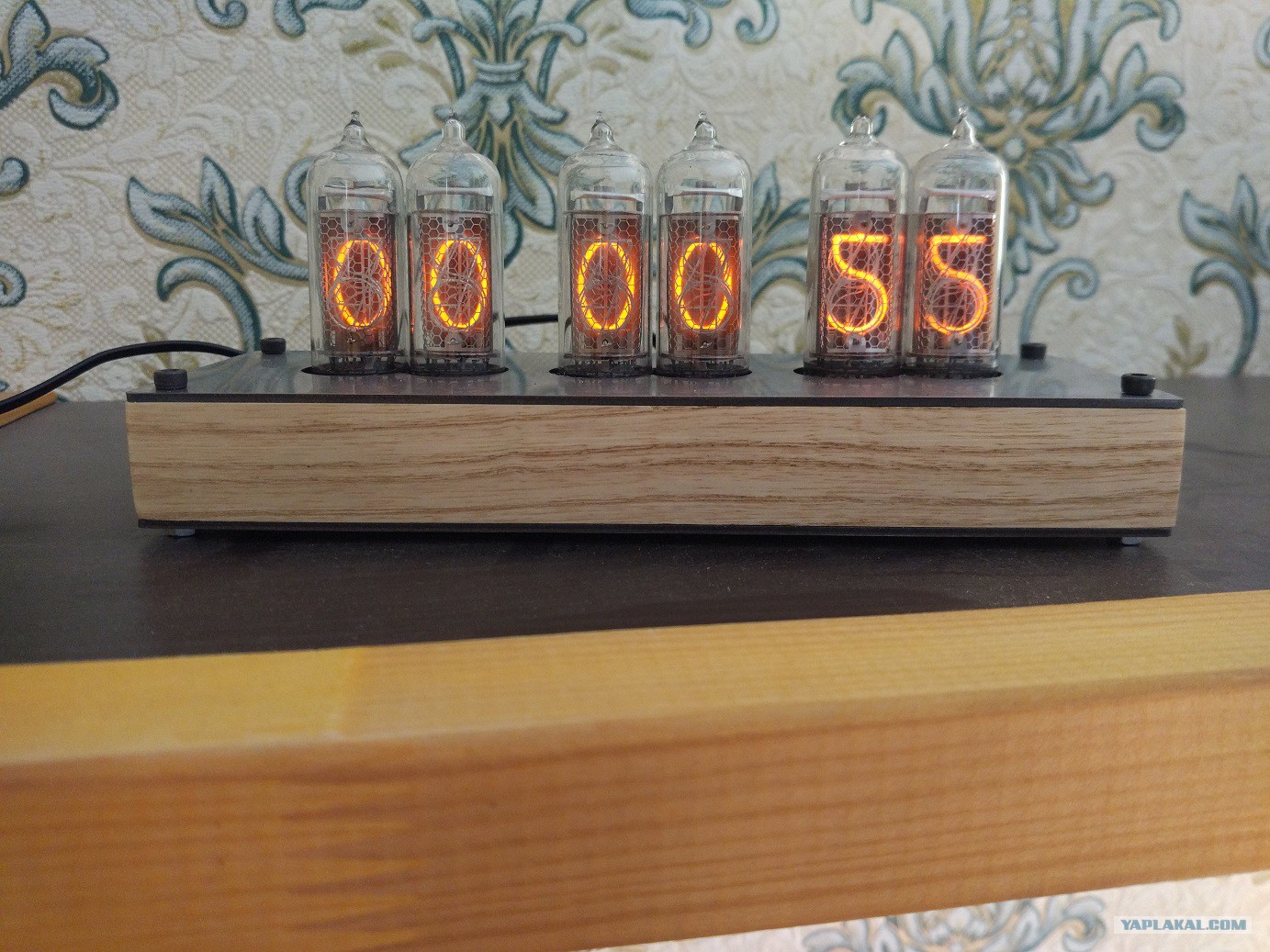

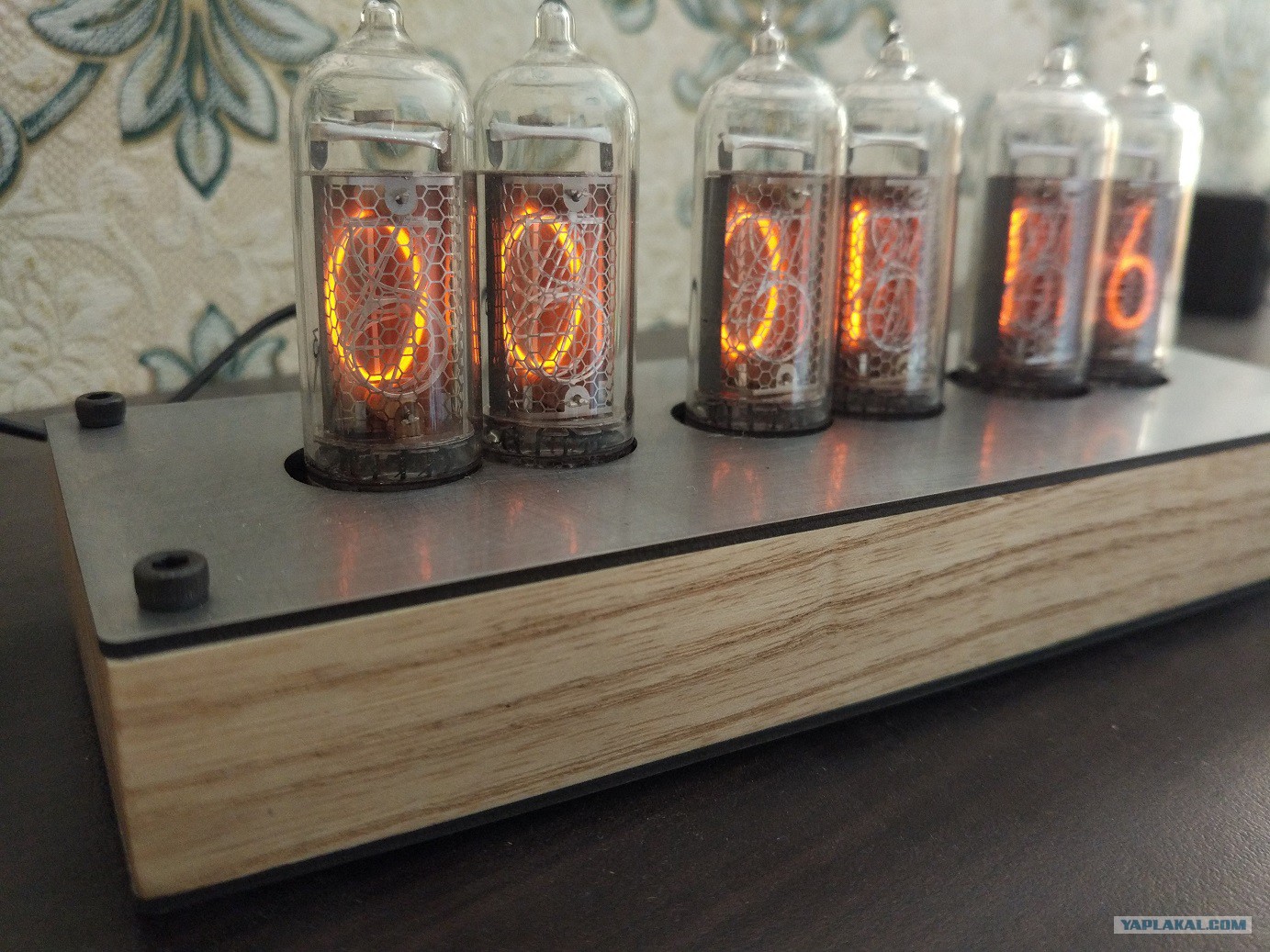

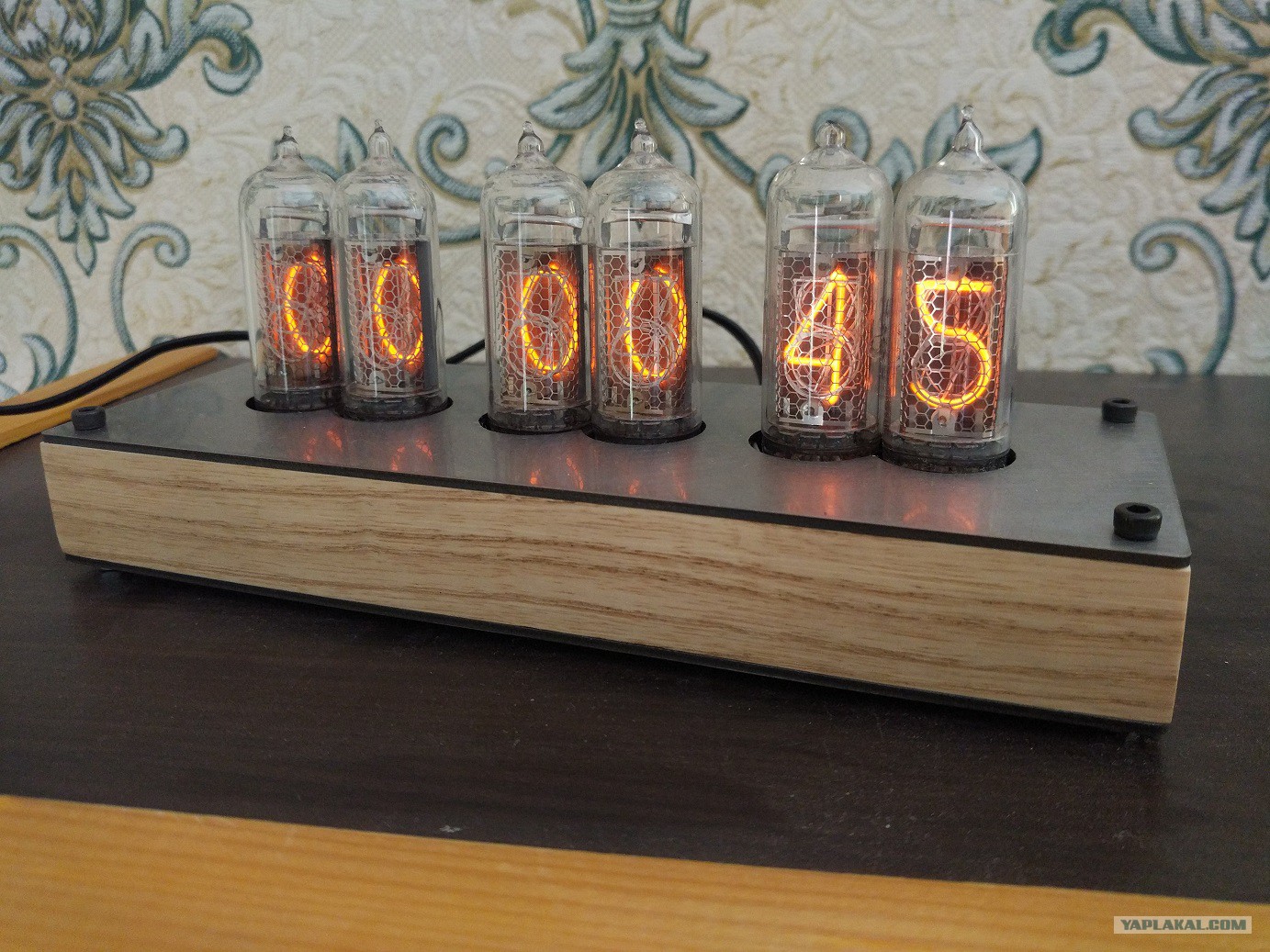

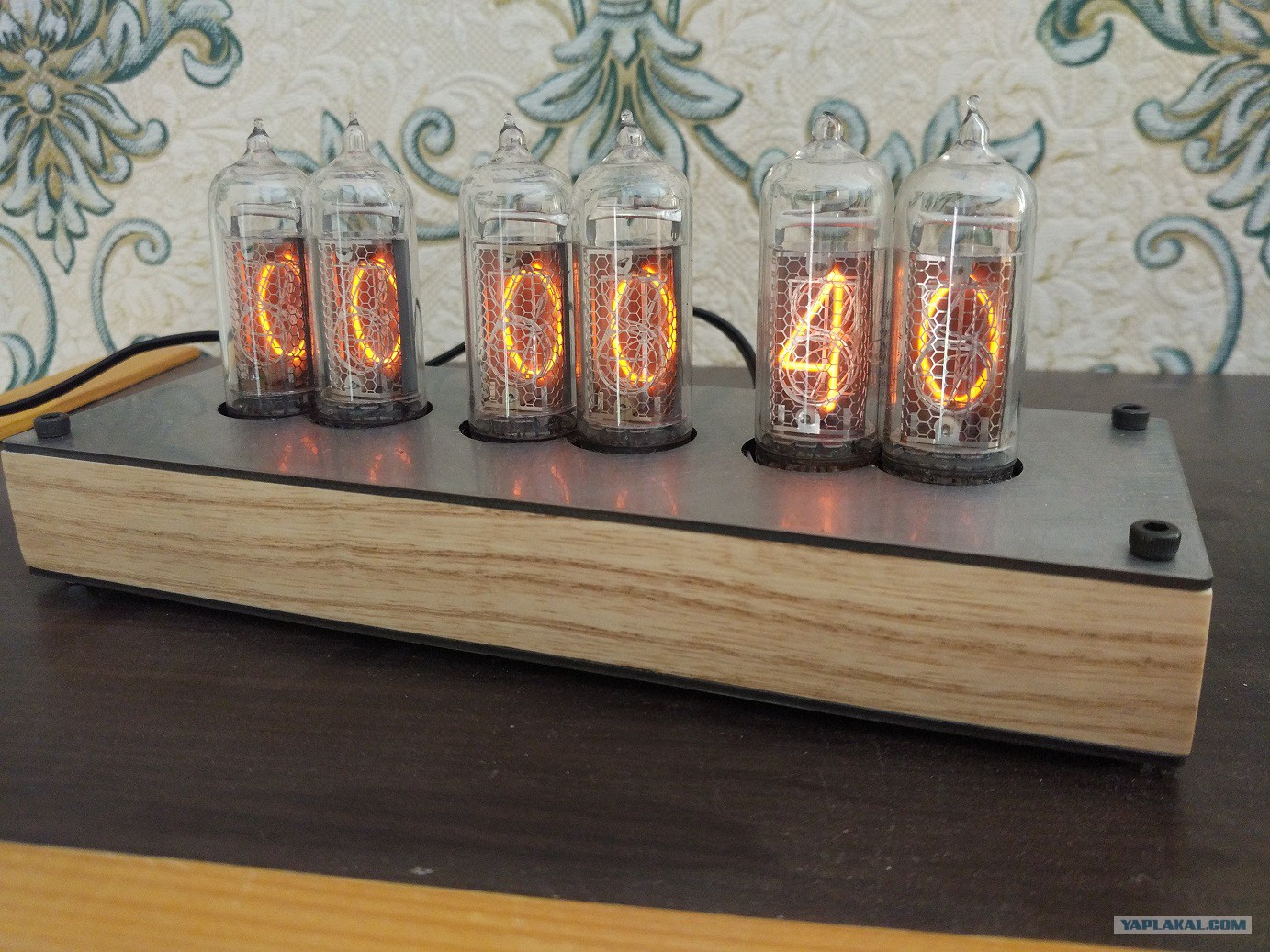

14. И ещё пара фото:

15. Без подсветки:

16.

17.

18. Вот как-то так. Как видите, нет ничего сложного в изготовлении вполне хороших корпусов для поделок без огромного количества инструмента и опыта.
