Самодельная инфракрасная паяльная станция

Предыстория первая.

Моя профессиональная деятельность некоторым образом связана с электроникой. Поэтому родственники и знакомые постоянно норовят притащить мне какую-нибудь не совсем исправную электронную штуку со словами «ну посмотри, может тут какой проводок отпаялся».

В тот раз такой штукой оказался 17" ноутбук eMachines G630. При нажатии на кнопку питания зажигался индикатор, шумел вентилятор, но дисплей был безжизненным, не было звуковых сигналов и активности жесткого диска. Вскрытие показало, что ноутбук построен на платформе AMD, а северный мост имеет маркировку 216-0752001. Беглое гугление показало, что у чипа весьма плохая репутация в части надежности, зато проблемы с ним легко диагностируются. Нужно лишь его прогреть. Выставил на паяльном фене 400 градусов и подул на чип секунд 20. Ноутбук запустился и показал картинку.
Диагноз поставлен. Казалось бы, дело за малым — перепаять чип. Вот тут меня ожидало первое откровение. После обзвона сервис-центров выяснилось, что минимальная сумма, за которую в Минске можно поменять чип — 80 долларов. 40 долларов за чип и 40 долларов за работу. Для ноутбука общей стоимостью хорошо если 150 долларов это было весьма не бюджетно. Дружественный сервис по знакомству предложил перепаять чип по себестоимости — за 20 долларов. Итоговый ценник снизился до 60 долларов. Верхняя граница психологически приемлемой цены. Чип был благополучно перепаян, ноутбук собран, отдан и я о нем благополучно забыл.

Предыстория вторая.

Через несколько месяцев после окончания первой предыстории мне позвонил родственник со словами «Ты же любишь разную электронику. Забери ноутбук на запчасти. Бесплатно. Или просто выкину в мусор. Сказали, вроде материнская плата. Отвал чипа. Ремонтировать экономически нецелесообразно». Так я стал обладателем ноутбука Lenovo G555 без жесткого диска, но со всем остальным, включая блок питания. Включение показало те же симптомы, что и в первой предыстории: кулер крутится, лампочки горят, больше признаков жизни нет. Вскрытие показало старого знакомого 216-0752001 со следами манипуляций.
После прогрева чипа ноутбук запустился как ни в чем не бывало, как и в первом случае.

Это сообщение отредактировал sparrow85 - 12.12.2016 - 19:42

Техническое задание.
Изучив цены на готовые промышленные инфракрасные станции (от $1000 до плюс бесконечности), перелопатив кучу топиков на профильных форумах и роликов на Youtube, окончательно сформировал техническое задание:

1. Буду изготавливать собственную паяльную станцию.

2. Бюджет конструкции — не более 80 долларов (две перепайки в сервис-центре без материалов).

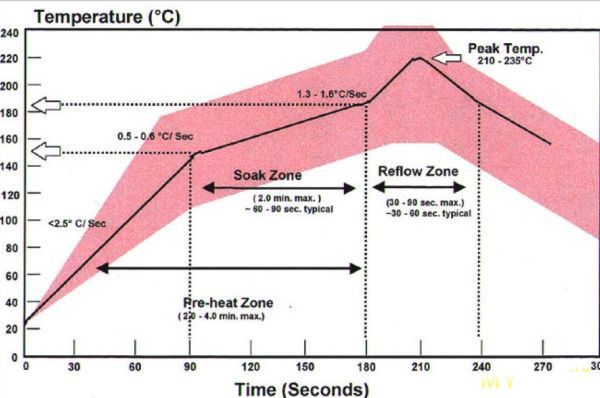

3. Это будет не газовая плита и не прожектор, а устройство, хотя бы минимально умеющее поддерживать термопрофили согласно графика, найденного в сети:

3. Управляющим устройством будет персональный компьютер. Во-первых, автономные контроллеры нагревателей не укладываются в бюджет. Во-вторых, компьютер уже есть на рабочем столе и всегда включен во время ремонтов, ибо он и осциллограф и микроскоп и читалка схем-даташитов.

Материалы и компоненты

Для этого в онлайне были куплены:
Термопара К-типа — 2 шт.
Интерфейс термопары К-типа на микросхеме MAX6675 — 2 шт.
Безымянные твердотельные реле на 40 китайских ампер — 2 шт.

Дополнительно в оффлайне были куплены:

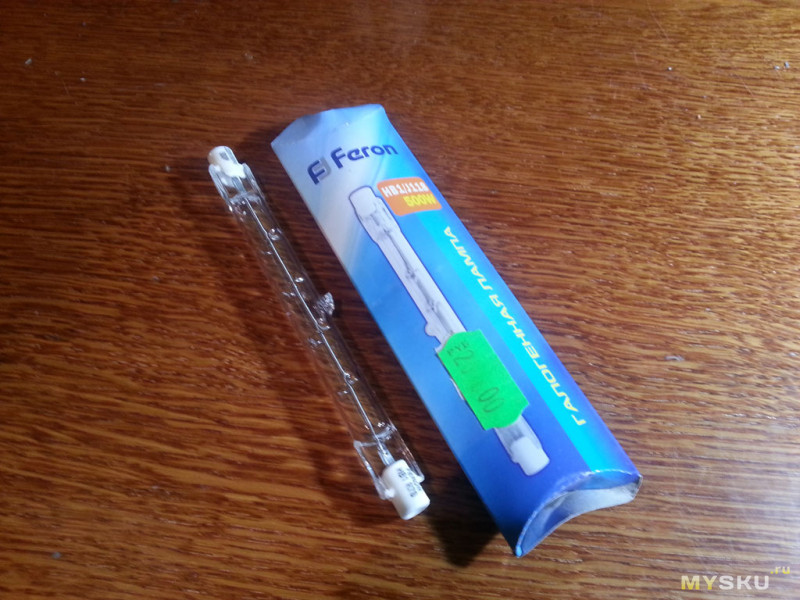

Линейные галогенные лампы R7S J254 1500W — 9 шт.

Линейные галогенные лампы R7S J118 500W- 3 шт.

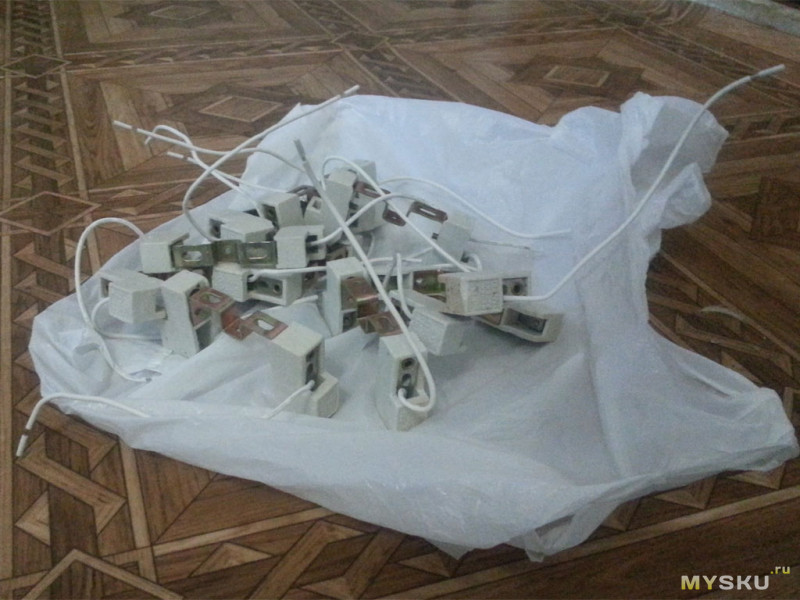

Патроны R7S — 12 шт.

Из хлама в гараже на свет божий были извлечены:

Док-станция от какого-то допотопного лэптопа Compaq — 1 шт.

Штатив от советского фотоувеличителя — 1 шт.


В домашнем складе были найдены силовые и сигнальные провода, Arduino Nano, клемники WAGO.

Это сообщение отредактировал sparrow85 - 12.12.2016 - 19:26

Нижний нагреватель.

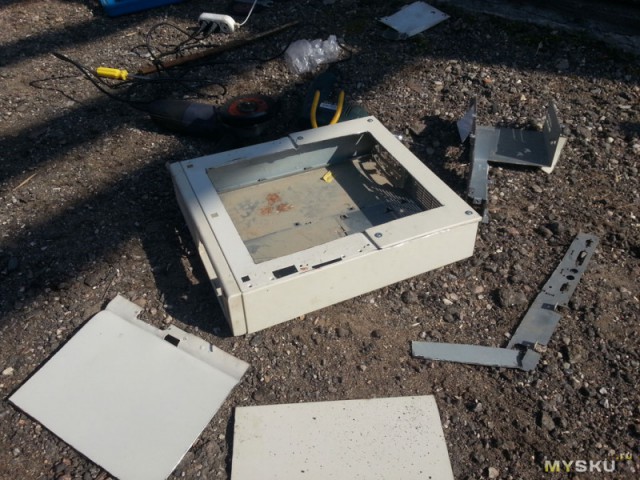

Вооружаемся болгаркой и отрезаем от док-станции все лишнее

К листу металла прикрепляем патроны.

Соединяем патроны по схеме 3s3p, устанавливаем лампы, прячем в корпус.

Это сообщение отредактировал sparrow85 - 12.12.2016 - 19:28

Поиск материала для отражателя занял продолжительное время. Использовать фольгу не хотелось из-за подозрения в ее недолговечности. Использовать более толстый листовой металл не получалось из-за сложностей с его обработкой. Опрос знакомых сотрудников промышленных предприятий и обход пунктов скупки цветмета результатов не дал.

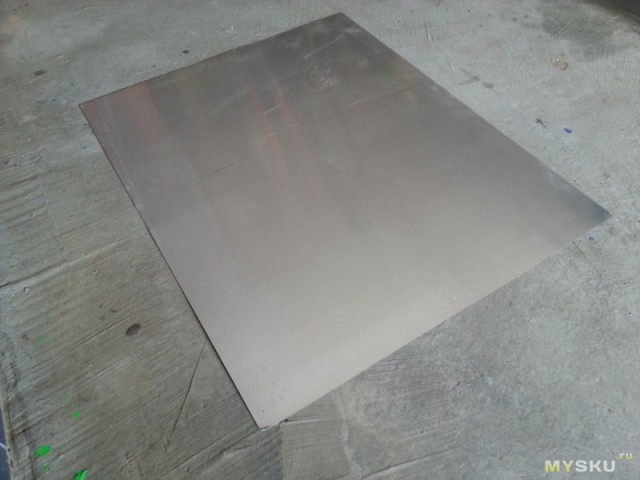

В конце концов удалось найти листовой алюминий чуть толще фольги, идеально подходящий для меня.

Теперь я точно знаю, где такие листы искать — у полиграфистов. Они их крепят к барабанам в своих машинах, то ли для переноса краски, то ли еще для чего-то. Если кто в курсе, расскажите в комментариях.

Нижний нагреватель с установленным отражателем и решеткой. Вместо решетки правильнее использовать специальный столик, но стоит он совершенно не бюджетно, как и все с наклейкой «Professional».

термопрофиль? Нижний подогрев? Или утюг и фен строительный? Ага, сделайте мне msi1415, перепаять видео, совмещенную с мостом надо, запчасти мои, 40 баксов согласен заплатить.

Светит красивым оранжевым светом. Глаза при этом не выжигает, смотреть на свет можно совершенно спокойно.

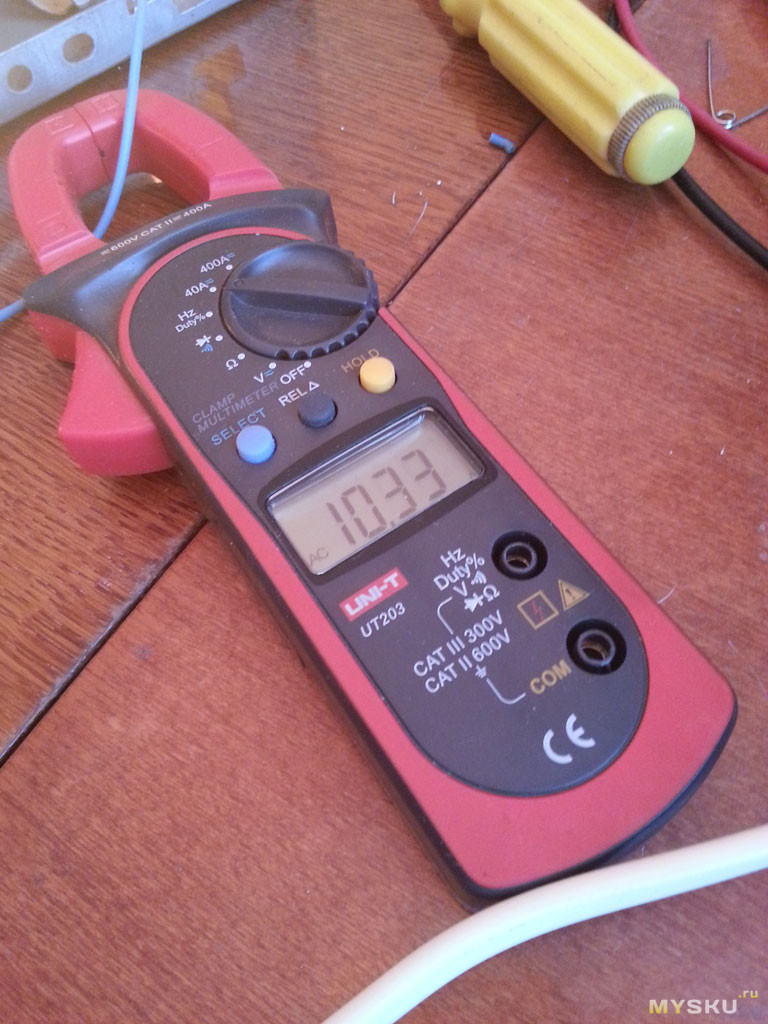

Потребляет порядка 2.3 кВт.

Верхний нагреватель

Идея конструкции та же самая. Патроны привернуты саморезами к крышке от компьютерного блока питания. К ней же прикреплен согнутый из алюминиевого листа отражатель. Три пятисотваттные галогенки соединены последовательно.

Тоже светит оранжевым.

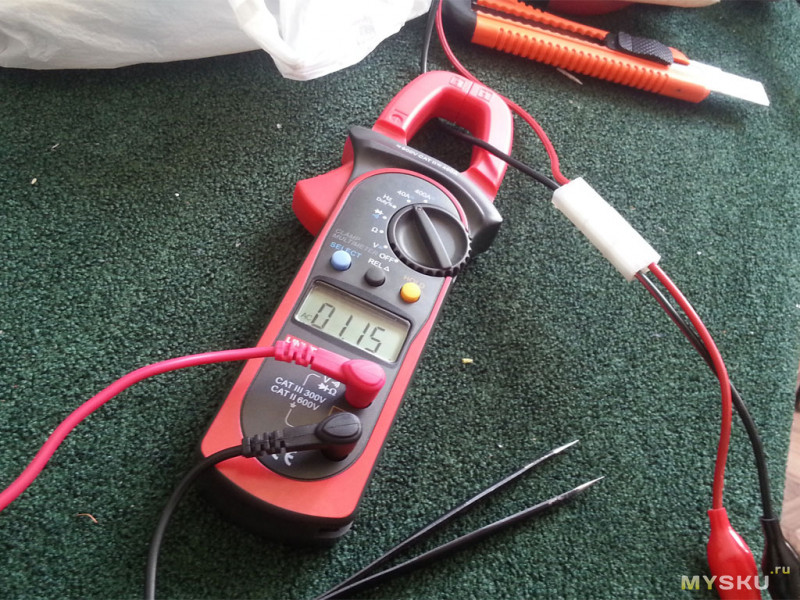

Потребляет порядка 250 ватт.

Схема управления

Инфракрасная станция — суть автомат с двумя датчиками (термопара платы и термопара чипа) и двумя исполнительными механизмами (реле нижнего нагревателя и реле верхнего нагревателя).

Было решено, вся логика регулирования мощности нагрева будет реализована на ПК. Arduino будет только мостом между станцией и ПК. Получил с ПК параметры ШИМ-регулирования нагревателей — выставил их — отдал температуру термопар в ПК, и так по кругу.

Arduino ожидает на последовательном порту сообщения типа SETxxx*yyy*, где xxx — мощность верхнего нагревателя в процентах, yyy — мощность нижнего нагревателя в процентах. Если полученное сообщение соответствует шаблону, выставляются ШИМ-коэффициенты для нагревателей и возвращается сообщение OKaaabbbcccddd, где aaa и bbb — установленная мощность верхнего и нижнего нагревателей, ccc и ddd — температура, полученная с верхней и нижней термопары.

«Настоящий» аппаратный ШИМ микроконтроллера с частотой дискретизации несколько килогерц в нашем случае неприменим, так как твердотельное реле не может отключиться в произвольный момент времени, а только при прохождении переменного напряжения через 0. Было решено реализовать собственный алгоритм ШИМ с частотой порядка 5 герц. Лампы при этом полностью гаснуть не успевают, хоть и заметно мерцают. При этом минимальным коэффициентом заполнения, при котором еще есть шансы захватить один период сетевого напряжения, оказывается 10%, чего вполне достаточно.

При написании скетча была поставлена задача отказаться от задания задержек фунцией delay(), так как есть подозрение, что в момент задержек возможна потеря данных с последовательного порта. Алгоритм получился следующий: в бесконечном цикле проверяется наличие данных из последовательного порта и значение счетчиков времени программного ШИМ. Если есть данные из последовательного порта, обрабатываем их, если счетчик времени достиг значений переключения ШИМ, проводим действия по включению-выключению нагревателей.

Приложение для компьютера.

Написано на языке Object Pascal в среде Delphi. Отображает состояние нагревателей, рисует график температуры и имеет встроенный примитивный язык моделирования, больше по философии напоминающий какой-нибудь Verilog, нежели к примеру Pascal. «Программа» состоит из набора пар «условие — действие». К примеру «при достижении нижней термопарой температуры 120 градусов установить мощность нижнего нагревателя 10%, а верхнего — 80%». Таким набором условий реализуется требуемый термопрофиль — скорость нагрева, температура удержания и т. п.

В приложении раз в секунду тикает таймер. По тику таймера функция отправляет в контроллер текущие установки мощности, назад получает текущие значения температур, отрисовывает их в окне параметров и на графике, вызывает процедуру проверки логических состояний, после чего засыпает до следующего тика.
