Самодельная инфракрасная паяльная станция

Сборка и пробный запуск.

Схему управления собрал на макетке. Не эстетично, зато дешево, быстро и практично.

Окончательно собранное и готовое к запуску устройство.

Прогон на тестовой плате выявил следующие наблюдения:

1. Мощь нижнего нагревателя невероятна. График температуры тонкой ноутбучной платы свечой взлетает вверх. Даже при 10% мощности плата уверенно греется до требуемых 140-160 градусов.

2. С мощностью верхнего нагревателя похуже. Догреть чип даже до температуры «низ+50 градусов» получается только на 100% мощности. То ли придется впоследствии переделывать, то ли пускай остается как защита от соблазна недогревать низ.

Покупка чипа на Aliexpress.

В продаже есть два вида мостов 216-0752001. Одни заявлены как новые и стоят от 20 долларов за штуку. Другие указаны как «бывшие в употреблении» и стоят 5-10 долларов за штуку.
Среди ремонтников много мнений относительно б/у чипов. От категорически отрицательных («бугага, приходи ко мне, у меня как раз под столом горка бэушных мостов насобиралась после перепайки, я тебе их недорого продам») до осторожно нейтральных («сажаю иногда, вроде нормально работают, возвраты если и бывают, то не намного чаще новых»).
Поскольку ремонт у меня ультрабюждетный, то было решено сажать чип бывший в употреблении. А чтобы перестраховаться на случай дрогнувшей руки или неисправного экземпляра, был найден лот «2 штуки за 14 долларов».

Демонтаж чипа

Устанавливаем плату на нижний подогрев, крепим одну термопару к чипу, вторую к плате подальше от чипа. Для уменьшения теплопотерь накрываем плату фольгой, за исключением окошка под чип. Ставим верхний нагреватель над чипом. Так как чип уже пересаживался, загружаем самостоятельно придуманный профиль для свинцового припоя (нагрев платы до 150 градусов, догрев чипа до 190 градусов).

Все готово для старта.

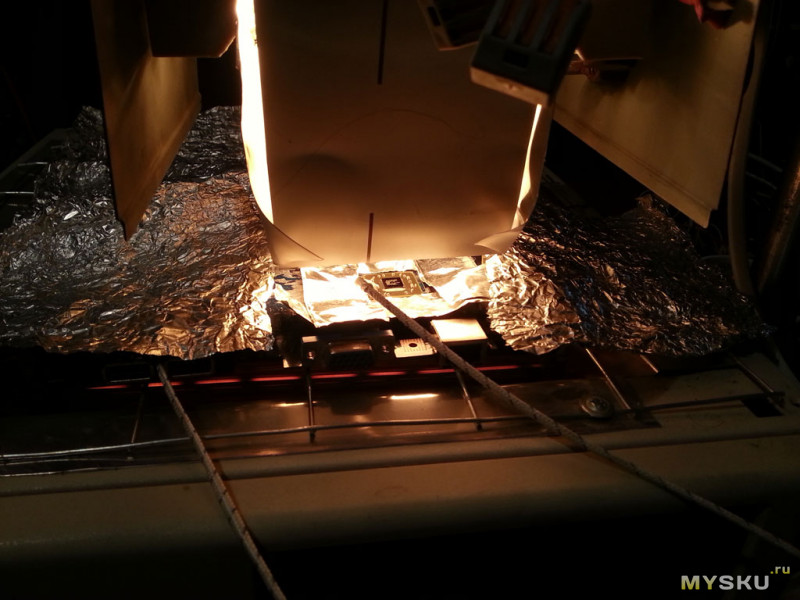

После достижения платой температуры 150 градусов автоматически включился верхний нагреватель. Внизу под платой видна разогретая нить накаливания нижней галогенки.

В районе 190 градусов чип «поплыл». Поскольку вакуумный пинцет в бюджет не уместился, цепляем его тонкой отверткой и переворачиваем.

График температур в процессе демонтажа:

На графике хорошо виден момент включения верхнего нагревателя, качество стабилизации температуры платы (желтая крупно волнистая линия) и температуры чипа (красная мелкая рябь). Красный длинный «зубец» вниз — падение термопары с чипа после его переворота.

Запаивание нового чипа

Ввиду ответственности процесса было не до фотосъемки и изготовления скриншотов. В принципе все то же самое: проходимся по пятакам паяльником, мажем флюсом, устанавливаем чип, устанавливаем термопары, отрабатываем профиль пайки, легким пошатыванием убеждаемся, что чип «поплыл».

Чип после установки:

Видно, что сел более-менее ровно, цвет не поменялся, текстолит не погнуло. Прогноз на жизнь — благоприятный.

Затаив дыхание включаем:

Да! Материнская плата запустилась. Я перепаял первый в жизни BGA. К тому же с первого раза успешно.

Ориентировочно смета затрат:

Лампа J254: $1.5*9=$13.5
Лампа J118: $1.5*3=$4.5
Патрон r7s: $1.0*12=$12.0
Термопара: $1.5*2=$3.0
MAX6675: $2.5*2=5.0
Реле: $4*2=$8.0
Чипы: $7*2=$14.0

Итого: $60 минус оставшийся запасной чип.

Ноутбук был собран, в него добавлен найденный в столе жесткий диск на 40 гигабайт, установлена операционная система. Для предотвращения в будущем подобных инцидентов с помощью k10stat напряжение питания ядра процессора понижено до 0.9. Теперь при самом жестом использовании температура процессора не поднимается выше 55 градусов.

Ноутбук был установлен в столовой в качестве фильмотеки для самого младшего члена семьи, который отказывается принимать пищу без любимых мультиков.

На этом все, источник

Блять.. А я уже уши развесил, думал ТС сам это сделал, хотел вопросы позадавать.. Очень заебало это юкодрочерство, уж извините
Оригинальный контент на ЯПе остался только в Кулинарии, к сожалению. За что ребятам огромное спасибо.

Это сообщение отредактировал UXF79 - 12.12.2016 - 20:03

Въебу шпалу, за то, что заебало после таких паяльщиков ноуты из пепла поднимать.

Это сообщение отредактировал torroid - 12.12.2016 - 19:44

Петрушка за конструкцию.
Шпала за б.у. чип.

Поговорил с пастой...

Иногда бывает уходит в залет термодатчик, лечится его полным удалением.

Не рукожоп- РУКОЖОПИЩЕ.

Не говори, скетч клянчить собирался. Мнеб сушилочку небольшую, но думаю проще имеющийся трм151 пристроить к делу,все равно лежит не хочет продаваться

Афтар молодец!

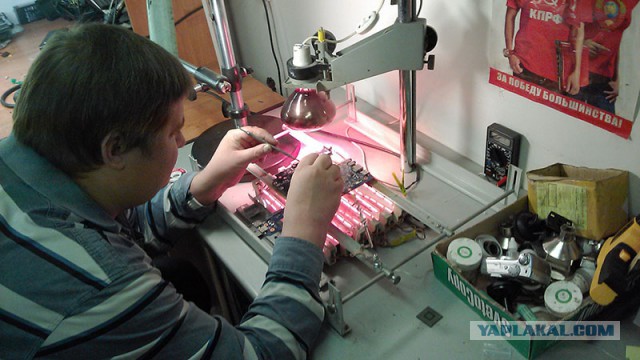

Сам паяю похожим агрегатом уже 7 лет
