Скажем НЕТ micro USB!: простая и надежная зарядка своими руками

Здравствуй дружок. Сегодня я раскажу тебе сказку о разъёме микро-USB, мать его.
Тема навеяна этим пстом. Давно хотел выложить сюда свое решение этой проблемы.
Короче. Этот сраный разъем пару раз ломался. В первый раз отклеилась контактная дорожка - приклеил суперклеем кое как. Но этого на долго не хватило - всё отломалось и клеить смысла больше нет. Предварительно разобрав телефон, дабы дополнительно не платить за сборку/разборку, отнес в СЦ, там мастер сказал - ну ладно, без разборки не 2000р, а 1200 возьму. В итоге взял 1500, объяснив цену тем, что этот разъем не на 5 пинов, а на 7 и он дороже и паять его сложнее. А на лбу прям написпано большими буквами - БАЛАБОЛ. Ну ладно, хрен с ним, времени было мало - согласился. Этот разъем продержался тоже не долго, около полугода.
Потом все же решил запилить свой разъем для зарядки, ну в самом деле: не платить же такие бешенные бабки за такую фитюльку и 5 минут работы. В долгих раздумьях, какой же разъем сделать: или из пластмассы че нибудь выпилить, или из железячки какой, выбор пал на Крону - дешево, просто, практично и надежно, ИМХО.(на фоне картинки уже можно разглядеть общие черты).
Будет 18 картинок.

1 из 18
Итак. Что мы имеем. Телефон гнусмас самсунг.Самый обычный. С тачскрином.

2 из 18
А вот и наш грёбаный разъем - уже раздолбан, да и телефон немножко пошарпан, но это ерунда.

3 из 18
Нам понадобится 2 таких разъема от кроны. Один у меня от старого блока питания.

4 из 18
Второй извлекаем из старой батарейки Крона, предварительно аккуратно раздраконив её. металлическую полоску, идущую к минусу отрезаем - она нам не понадобится.

5 из 18
разбираем телефон до такой степени, чтоб извлечь плату, на которой находится наш разъём. Не ленитесь, для мелких деталей используйте коробочку для мелочей, ибо потом большую часть времени придется потратить в поисках затеряных винтиков.

6 из 18
Берем мультиметр, ставим его в режим звонилки и ищем какую нибудь деталь, которая напрамую связана с плюсовым проводом. Минусовой провод на массе, его искать не надо.

7 из 18
А вот и деталька, к которой будем присоединяться. Она звонится с крайней правой на фото ногой - это и есть Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень..

8 из 18

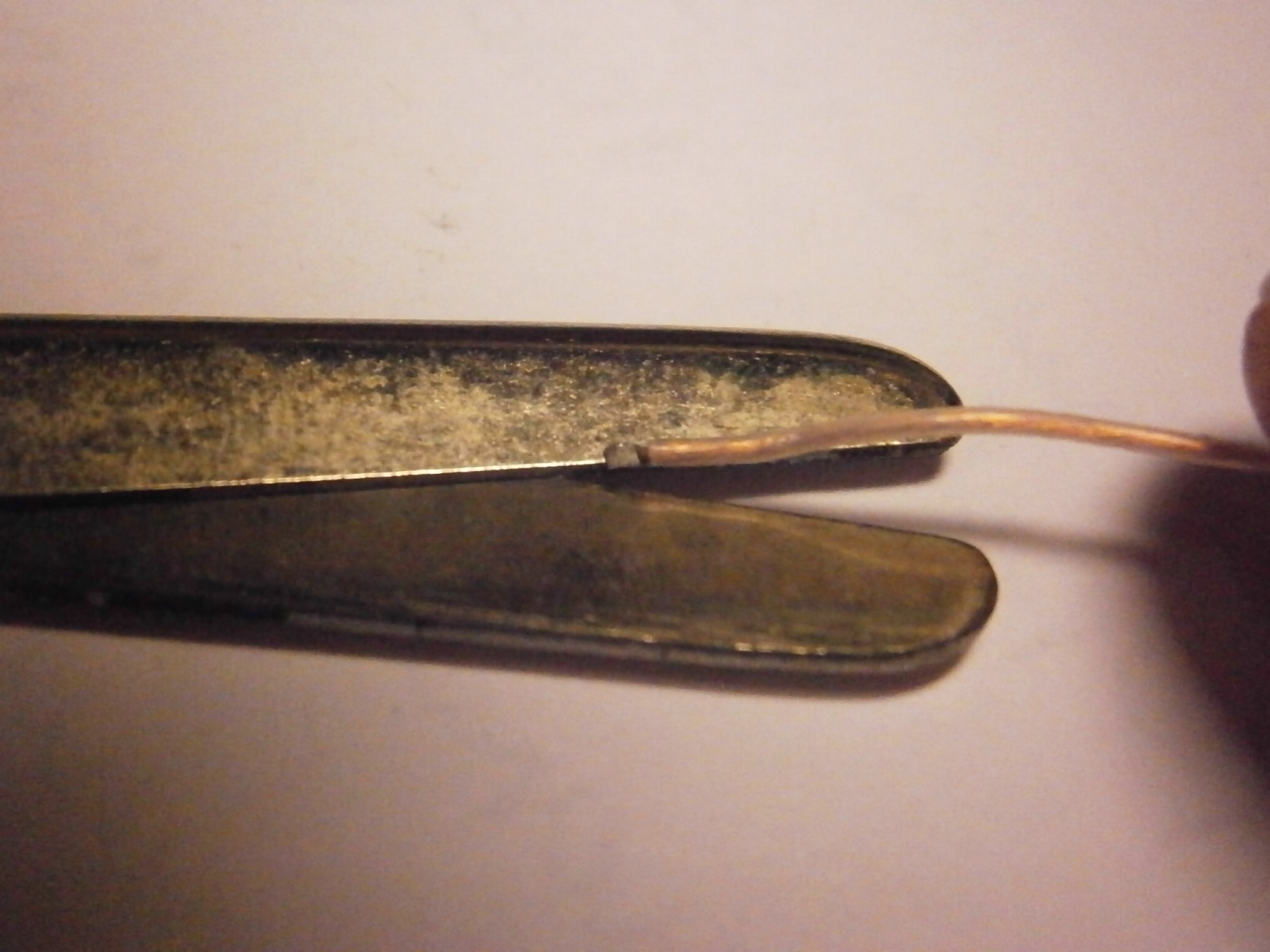

Лудим проводки и плющим их плоскогубцами (гладкой частью плоскогубцев)

9 из 18
Осталось аккуратно обрезать проводок, чтобы получилось что-то типа квадратика

10 из 18
Дрожащими руками оккуратно припаиваем эти проводки - плюсовой к детальке, минусовой куда нибудь на массу - куда поудобней

11 из 18
Настало время предварительно затестить, правильно ли всё сделано. Собираем всё обратно. Подаем питание на проводки минимальным напряжением и начинаем потихоньку подымать его (крутим медный маленький винтик на DC-DC преобразователе). Уже при 4,5В телефон зажужжал и начал заряжаться. Ништяк. Пока всё идет по плану.

12 из 18
Подрезаем проводки до нужного размера, подгоняя по месту, где будет стоять наш новый разъем, припаиваем. Желательно еще раз протестить - заряжается ли. Если всё норм, то едем дальше.

13 из 18
Сажаем на клей. Коротко и ясно.

14 из 18
Всё, хватит мучать телефон, он и так за сегодня натерпелся. Приступим к инквизиции зарядника. Разрезаем на части: конец провода, штекер мини-усб, всё лудим. К колодке от кроны припаиваем пару проводков - плюс и минус соответственно, причем тут всё наоборот, нежели в мобиле - большая шляпа минус, маленькая - плюс.

15 из 18
Все припаиваем на свои места, не забывая предварительно надеть термоусадку, а то всё придется делать заново.

16 из 18
Термоусадку теперь можно садить на место.

17 из 18
Проверяем: вроде всё работает. Ништяк.

18 из 18
Остается всё залить термоклеем. Вот теперь всё готово к употреблению.
Теперь не надо больше париться с зарядкой. Она почти неубиваема.
Конструктор, сделавший мини усб - чтоб ты обосрался)).
Кстати, если надо замутить передачу данных - просто надо найти куда идут data+ и data- и приклеить еще одну колодку. Но это уже сами...
И да: я вам категорически не советую к этой зарядке присоединять батарейку Крона
Уот такая уот загагулина, понимаш. У меня всё.
