По заказу одного генерального директора делаю настольный набор.
По заданию в этом наборе должно присутствовать:
1. Ёмкость для скрепок
2. Лоток для бумажных квадратиков 85Х85 мм
3. Горизонтальная подставка для двух авторучек
4. Подставка для двух штампов
5. Стакан для маркеров, ножниц и т.п.
6. Держатель для лупы
7. Отделение для хранения большой королевской печати
8. Потайное отделение для флешки
Набор решил сделать в виде локомотива и нескольких вагонов-платформ, на чём всё и будет размещено.

72 фото

Настольно-бюрократический набор «Эшелон власти»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
16.05.2016 - 11:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Работу начал с нарезки заготовок для локомотива.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Котёл вытачиваю на токарном станке, это и будет отделением для хранения печати.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

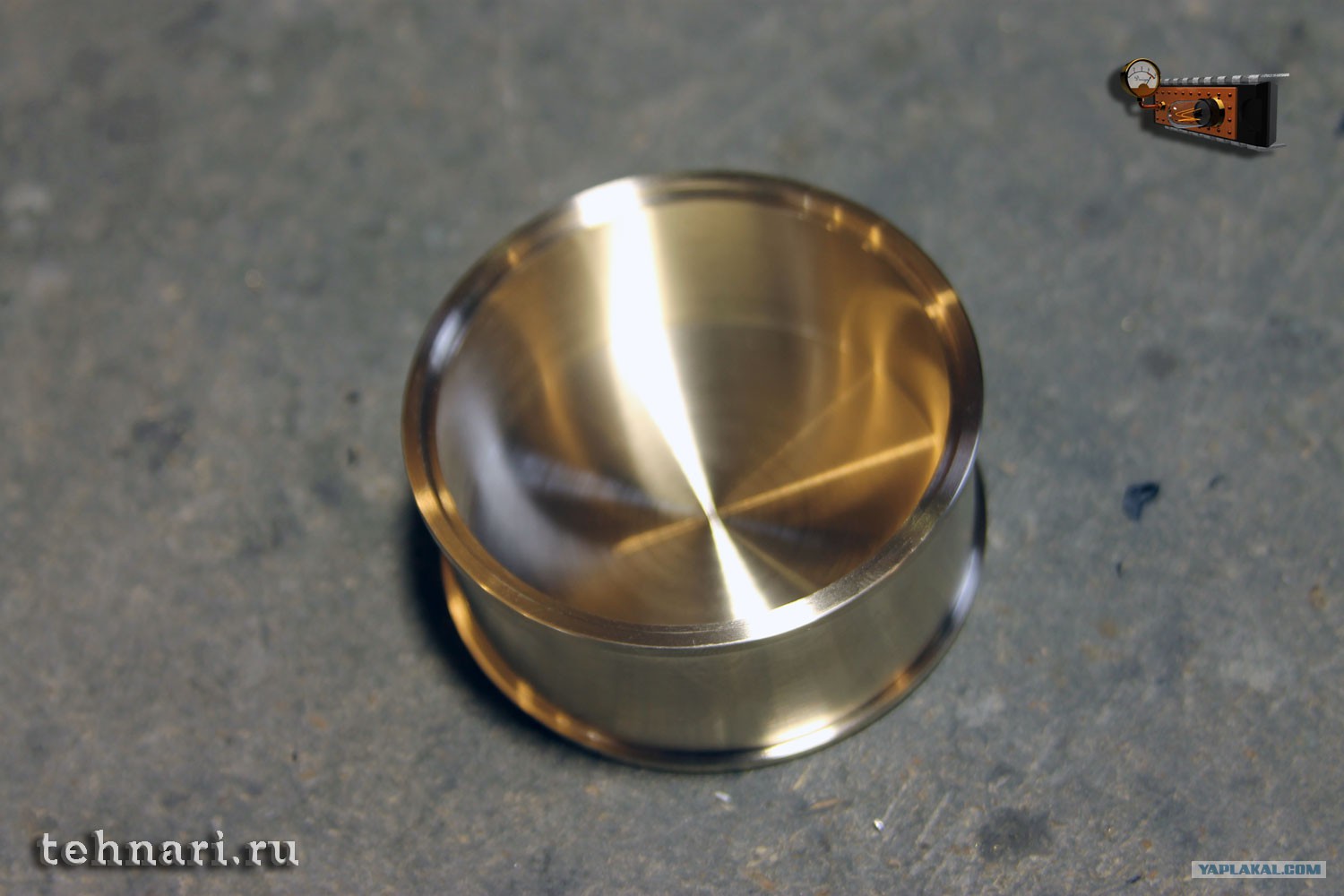

Для закрывания отделения сделал крышку.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

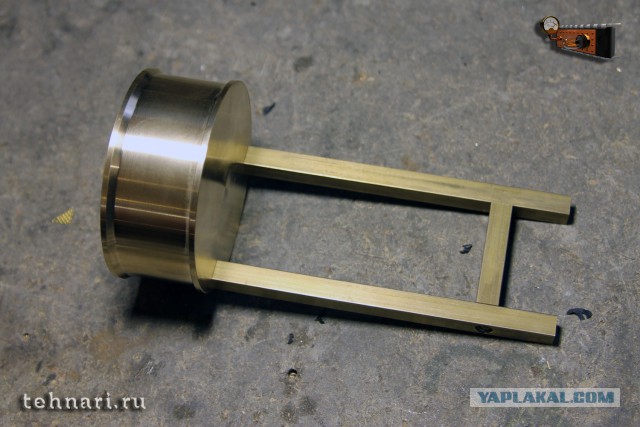

К котлу крепится рама из латунного квадрата 8Х8 мм.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

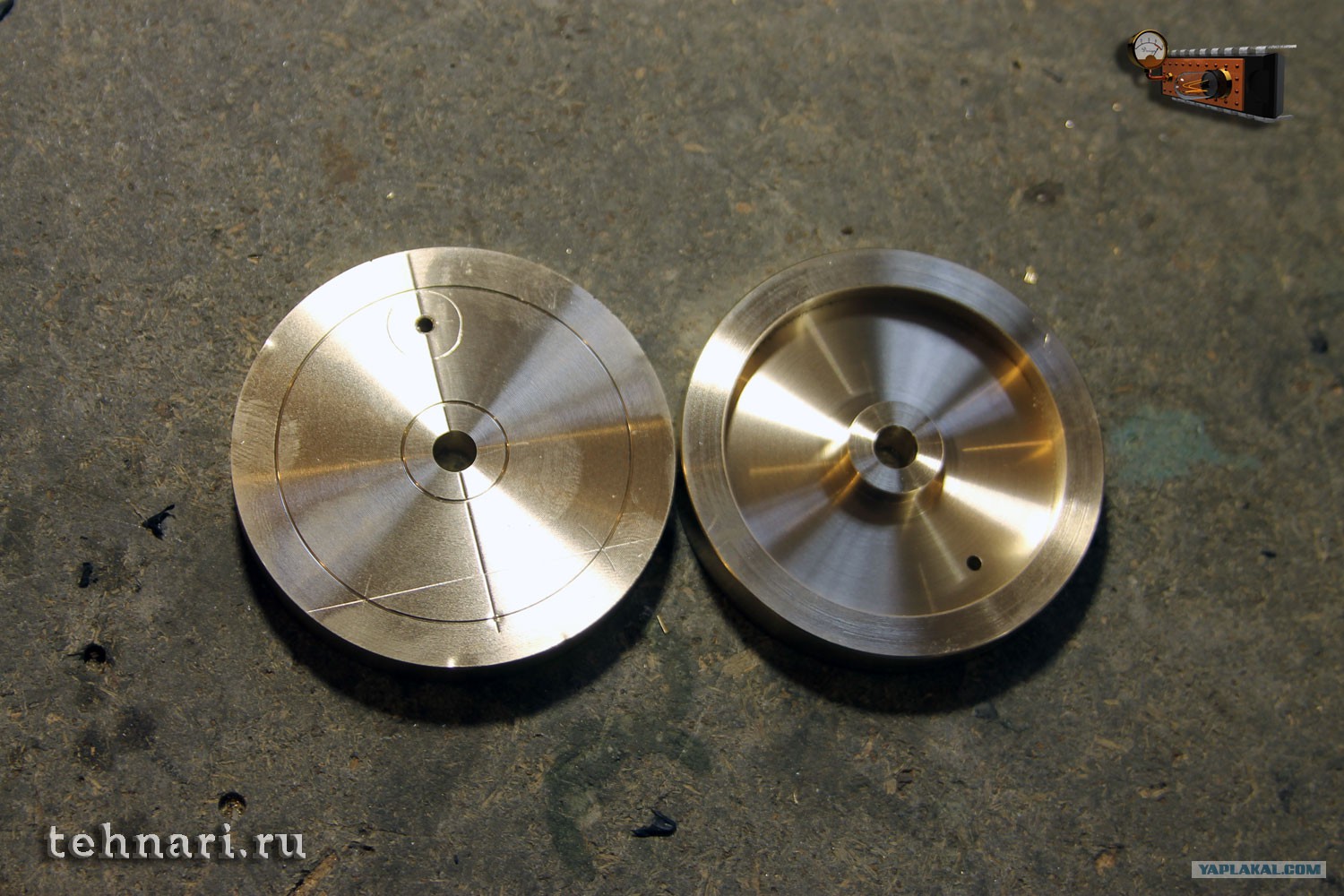

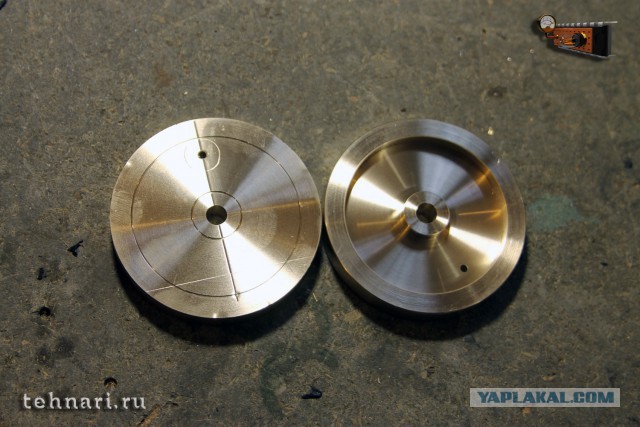

Передние колёса локомотива имеют диаметр 40 мм.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Задние колёса имеют диаметр 80 мм. Вытачиваю заготовки и размечаю их для фрезеровки спиц.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На поворотном столе фрезерую спицы заднего колеса.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот такие получились колёса!

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Потом заменяю поворотный стол на делительную головку и фрезерую на котле имитацию заклёпок.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Примеряю колёса к раме.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для выравнивания передних колёс по горизонтали с задними делаю две серьги.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

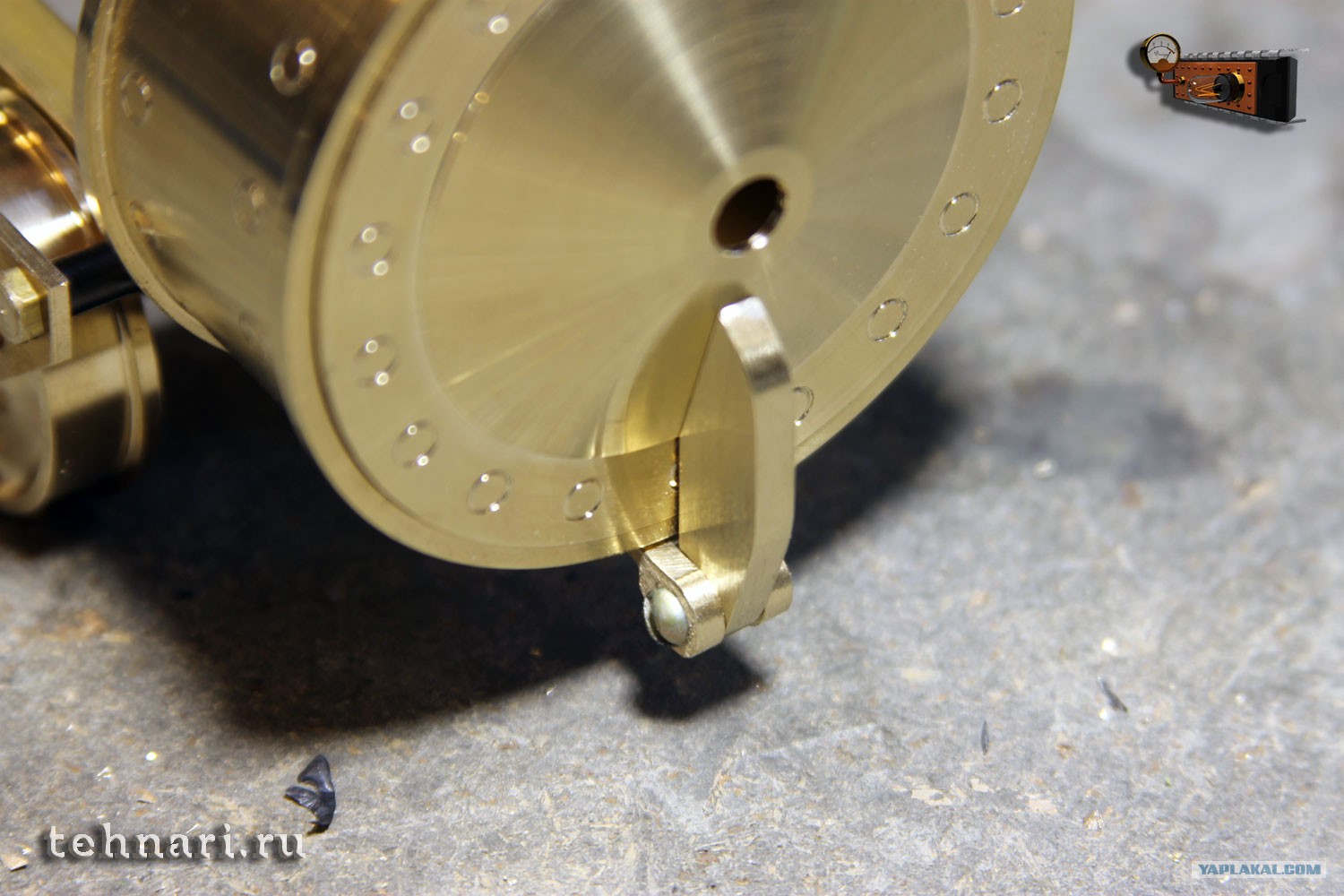

Петля поворота крышки отделения для печати.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Ответная часть крепится непосредственно на передней части крышки.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Примеряю…

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для запирания отделения сделал небольшое запорное устройство.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
А это уже имитация топки локомотива.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
По бокам топки размещу два цилиндра паровой машины.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На передней панели делаю имитацию органов управления.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Трубопровод изготовлен из латунной проволоки.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На этом снимке шатун паровой машины.

Настольно-бюрократический набор «Эшелон власти»

[^]
Wallery
16.05.2016 - 11:17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Далее патинирую платформу, и она готова к креплению к раме.
