Как устроен дисплей на макбуке

[ Версия для печати ]


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

NBmaster	28.04.2016 - 13:36 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	205 Кому интересно, как устроен дисплей на MacBook AIR, заходим.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

NBmaster	28.04.2016 - 13:36 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Герой дня — залитый MacBook Air A1370 2011 года. Влага попала в том числе и в электронику матрицы. Из-за чего дисплей стал показывать следующим образом. Матрицу нужно менять. Чем сейчас и займусь.
	[^]

NBmaster	28.04.2016 - 13:37 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Завышен контраст.
	[^]

NBmaster	28.04.2016 - 13:37 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Первым делом снимаем нижнюю крышку. Там все не там страшно, как ожидалось. Нужно будет помыть материнку и заменить клаву.
	[^]

NBmaster	28.04.2016 - 13:37 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Откручиваем петли дисплейного модуля.
	[^]

NBmaster	28.04.2016 - 13:38 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Дисплей снят. Теперь его нужно разобрать.
	[^]

NBmaster	28.04.2016 - 13:38 [ показать ]

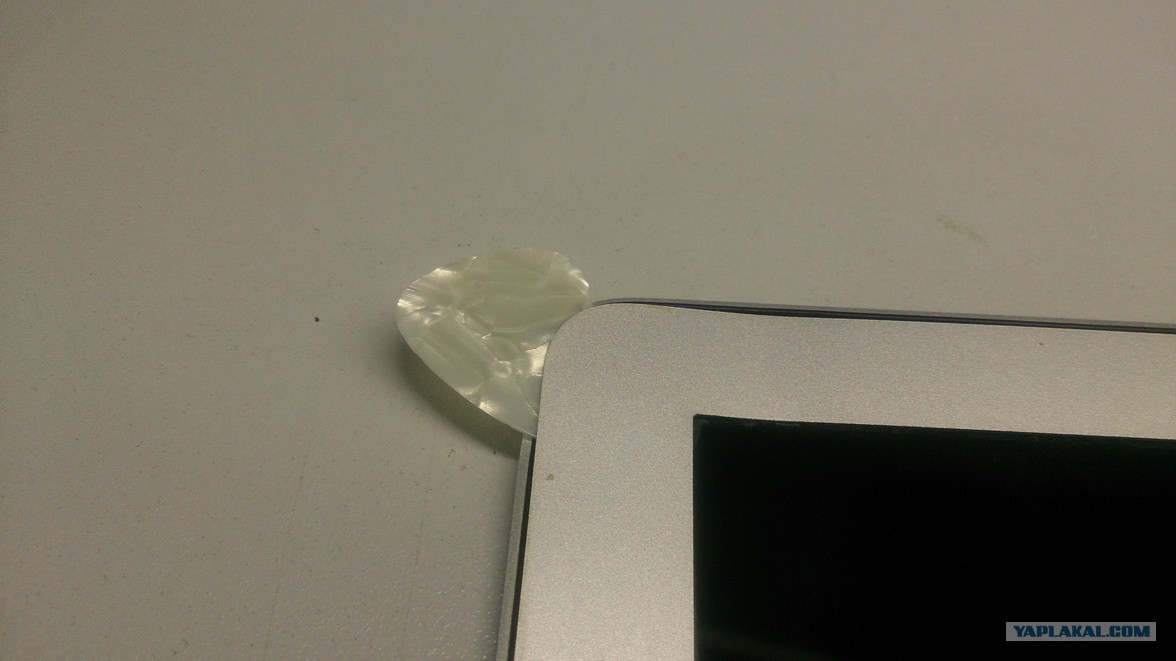

Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	При помощи медиатора отклеивается алюминиевая рамка. У макбуков весь корпус сделан из алюминия, это иногда бывает минусом. При падениях образуются вмятины, которые довольно сложно выправить. Хотя неизвестно, что было бы с пластиковым корпусом ) Маленький секрет: рамка сидит на двухстороннем скотче, приклеена хорошо. Для снятия нужно греть модуль, в идеале целиком на термостоле. В этот раз мне немного повезло: аппарат уже пытались чинить или диагностировать и рамку снимали, назад просто прилепили и все. Так что снялась одним легким движением.
	[^]

NBmaster	28.04.2016 - 13:38 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Плата электроники матрицы. С самой матрицей плата соединяется двумя плоскими шлейфами, которые приклеены на специальный токопроводящий состав. В общем, если шлейф по неосторожности повредить, оторвать и т. п., то стекло на выброс. На фотке разъем подключения шлейфа к материнке и шлейф подсветки.
	[^]

NBmaster	28.04.2016 - 13:39 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Шлейфик подсветки. На эйрах матрица необычной конструции, у нее нет своего отдельного корпуса, все части вклеиваются в корпус дисплея. Подсветка отдельно, стекло отдельно. Кстати, подсветка дисплея попутно подсвечивает яблоко на обратной стороне.
	[^]

NBmaster	28.04.2016 - 13:39 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Поднимает матрицу. Она очень тонкая, всего несколько миллиметров в толщину. Одно неверное движение и стекло лопается. Нередко они от поставщика приезжают уже придавленные и т. п. Поэтому перед вклейкой новой матрицы, ее обязательно нужно подключить и проверить на предмет дефектов.
	[^]

NBmaster	28.04.2016 - 13:40 [ показать ]

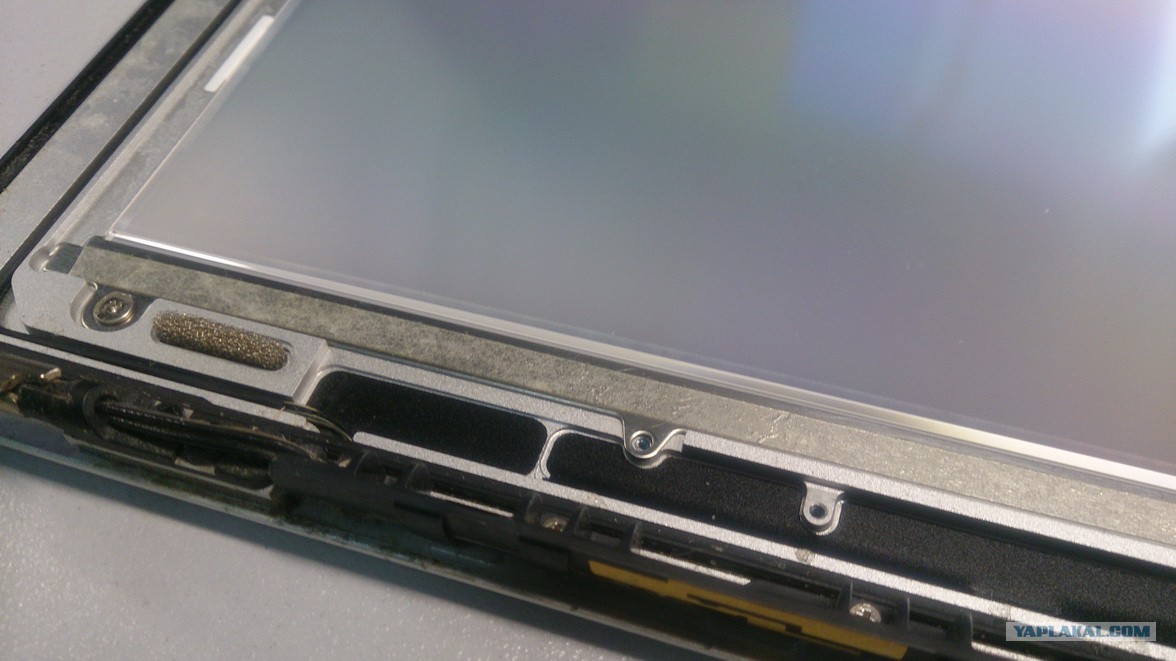

Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Подсветка дисплея. Она многослойная, внизу световод — слой светопроводящего пластика, в который с торца светят светодиоды. Далее идут специальные светорассеивающие пленки. В итоге имеем равномерную подсветку по всей площади.
	[^]

NBmaster	28.04.2016 - 13:40 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Лента со светодиодами. Можно использовать для рукожопства ))) Только есть нюансы с подключением.
	[^]

NBmaster	28.04.2016 - 13:40 [ показать ]

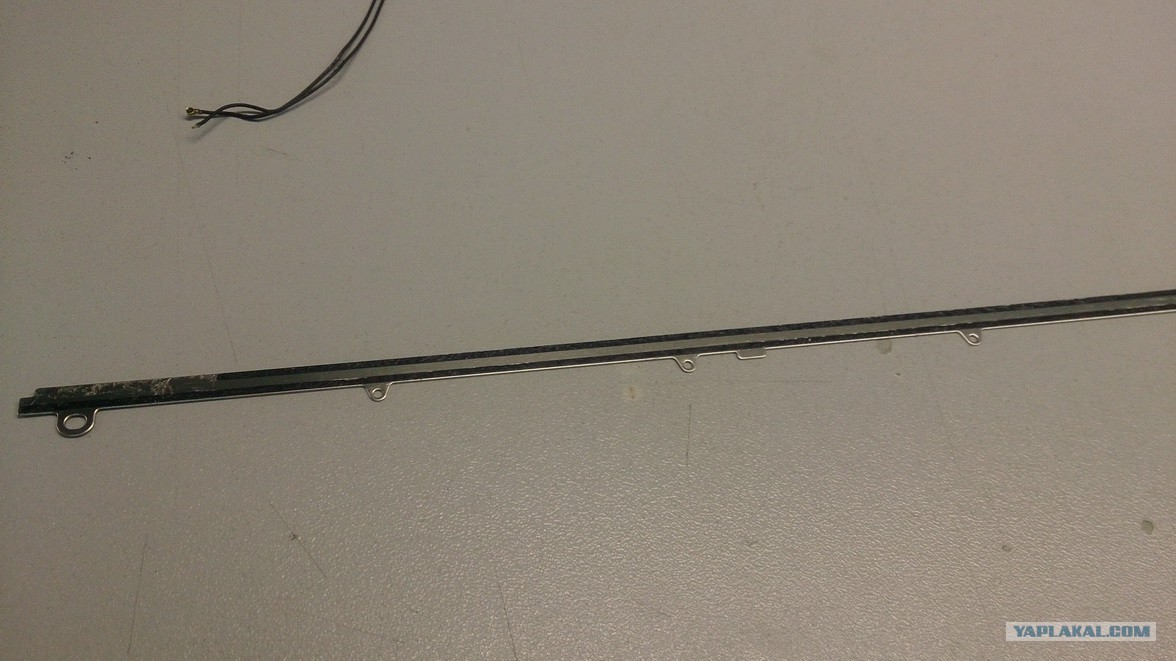

Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Металлическая направляющая, была приклеена к матрице. Прикрывает светодиоды и фиксирует стекло. Нужно снять остатки старого клея и нанести новый скотч.
	[^]

NBmaster	28.04.2016 - 13:41 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Перед установкой новой матрицы необходимо убрать всю пыль с поверхности подсветки, иначе каждая пылинка будет видна на изображении как мутная точка. Ну а более крупная грязь, это вообще писец. Работать нужно аккуратно. Пыль сдуваю сжатым воздухом из баллона, хотя там не совсем воздух и горит неплохо )))
	[^]

NBmaster	28.04.2016 - 13:41 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Направляющая с новым скотчем установлена.
	[^]

NBmaster	28.04.2016 - 13:41 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Серый квадрат с отверстием по центру — прицел для центровки стекла. Их два, один слева сверху, другой справа. На стекле в этих местах нарисован крестик. При установке стекла совмещаем крест в кружочек и приклеиваем.
	[^]

NBmaster	28.04.2016 - 13:42 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Матрица установлена, прицел совмещен. Тут подробности приклейки фоткать не стал, все же довольно ответственный момент. Нужно изловчиться и отцентровать матрицу, аккуратно ее вклеить и чтобы еще внутрь пылинки не попали. В идеале сделать это с первой попытки, т. к. стекло по периметру приклеивается на двухсторонний скотч и отклеить ее потом не расколов довольно сложно.
	[^]

NBmaster	28.04.2016 - 13:42 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Тестовое включение. Все в порядке, изо нормально. Грязи на подсветке нет. Можно собирать.
	[^]

NBmaster	28.04.2016 - 13:42 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Самый, наверное, геморойный процесс: удаление старого скотча и следов клея. Все это говнище нужно снят и приклеить новый скотч. Хотя нередко заклеивают обратно на старый, а потом со временем рамка отходит. Есть уникумы которые на слой старого клеят новый…. Тут рамка просто становится выше и также отклеивается со временем, обычно через несколько дней.
	[^]

NBmaster	28.04.2016 - 13:43 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Остатки клея отлично удаляются при помощи спрея LabelOff. Название говорит самом за себя. Кстати рекомендую для снятия всякого рода наклеек и стикеров. Приятно пахнет апельсинчиком.
	[^]

NBmaster	28.04.2016 - 13:43 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Чистая рамочка с новым скотчем — держать будет намертво.
	[^]

NBmaster	28.04.2016 - 13:43 [ показать ]
Статус: Offline Приколист Регистрация: 10.11.14 Сообщений: 227	Ну что же, все собрано и работает. Почему вместо этого геморроя просто не поменять дисплейный модуль в сборе? Потому, что в сборе он стоит в районе 25-30 тысяч. Добавлено в 13:43 Все, можно коментить
	[^]

Пролыч	28.04.2016 - 13:44 [ показать ] 10
Статус: Offline Приколист Регистрация: 11.07.14 Сообщений: 285	ТС, спасибо за ликбез. Руки у тебя откуда надо растут.
	[^]

Verza	28.04.2016 - 13:44 [ показать ] 76
Статус: Offline Шутник Регистрация: 3.10.14 Сообщений: 41	Первое за что уцепился взгляд, винда на маке ) Надеюсь через Boot Camp винда ставилась ? Месье шалун) Это сообщение отредактировал Verza - 28.04.2016 - 13:46
	[^]

~~alexput~~	28.04.2016 - 13:45 [ показать ] 76
Статус: Offline Ярила Регистрация: 11.07.14 Сообщений: 1072	На маке win 8. Эпично. Зато яблочко светится. Это сообщение отредактировал alexput - 28.04.2016 - 13:45
	[^]
